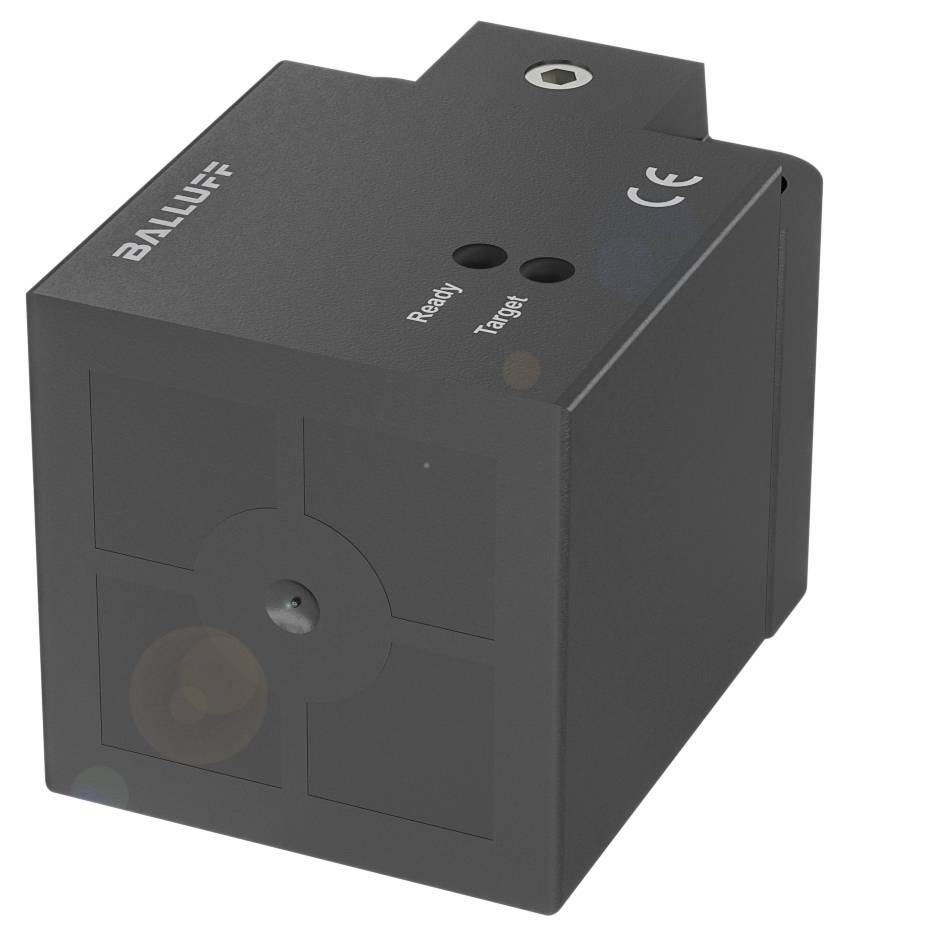

BALLUFF Induktiv sensor Induktiv BES022K BES022K 40 x 40 mm Flugter med PNP (L x B x H) 62.00 x 40.00 x 40.00 mm
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Induktiv sensor
Driftsspænding maks.
30.0 V
Koblingsafstand (max.)
12.2 mm
Udgange
PNP
Variant
Induktiv
Datablad (PDF)
Højdepunkter og detaljer
Kapacitive - Nærhedsafbryder
- Mål 40 x 40 x 62 mm
- Konstruktion: 40x40
- Flugtende indbygning
- Rækkevidde: 15 mm
- Koblingsudgang: PNP sluttekontakt/brydekontakt (NO/NC)
Tekniske specifikationer
- Vigtigste kendetegn:Mål: 40 x 40 x 62 mm
- Aktiv flade, materiale: PBT
- Tilslutning: Stik, M12x1-stik, 4-polet
- Konstruktion: 40x40
- Driftsspænding Ub: 10...30 VDC
- Flugtende indbygning
- Kabinetmateriale: PBT
- Magnetfeltssikker: Magnetfeltssikker (AC/DC)
- Rækkevidde: 15 mm
- Koblingsudgang: PNP sluttekontakt/brydekontakt (NO/NC)
- Skiftefrekvens 400 Hz
- Kapslingsklasse:IP67
- Omgivelsestemperatur -25...70 °C.
- Yderligere egenskaber: Faktor 1
- Yderligere egenskaber:
- Mål 40 x 40 x 62 mm
- Driftspændingsvisning: Ja
- Funktionsvisning: Ja
- Udgangsmodstand Ra: 33.0 kOhm + D.
- Driftsspænding UE DC: 24 V
- Nominel driftsstrøm IE: 200 mA
- Mærkeisolationsspænding UI: 250 V AC
- Dimensioneret kortslutningsstrøm: 100 A
- Standby-fortræk tv maks.: 30 ms
- Driftsspænding Ub: 10...30 VDC
- Anvendelseskategori: DC-13
- Mindste driftsstrøm i: 0 mA
- Belastningskapacitet maks. ved UE: 1 µF
- Tomgangsstrøm IO maks., dæmpet: 20 mA
- Tomgangsstrøm IO maks., uden dæmper: 15 mA
- Reststrøm lr max.: 80 µA
- Restripplespænding maks. (% af UE): 15 %
- Skiftefrekvens 400 Hz
- Beskyttelsesklasse: II
- Spændingstilfælde statisk maks.: 2.5 V.
- Tilslutning: M12x1-stik, 4-polet, A-kodet
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: Ja
- Beskyttet mod ombytningsmulighed: Ja
- Sikret kontaktafstand Sa: 12.2 mm
- Hysterese H maks. (% af Sr): 15.0 %
- Nominel kontaktafstand Sn: 15 mm
- Realkoblingsafstand Sr: 15 mm
- Realkoblingsafstand Sr, tolerance: ±10 %
- Temperaturdrift maks. (% af Sr): 10 %
- Repeterbarhed maks. (% af Sr): 5.0 %
- MTTF (40 °C): 520 a
- Aktiv flade, materiale: PBT
- Størrelse: 40x40
- Koblingsudgang: PNP sluttekontakt/brydekontakt (NO/NC)
- Kabinetmateriale: PBT
- EN 60068-2-27, stød: Halvsinus, 30 gn, 11 ms
- EN 60068-2-6, vibration: 55 Hz, amplitude 1 mm, 3x30 min.
- Kapslingsklasse:IP67
- Omgivelsestemperatur -25...70 °C.
- Tilsmudsningsgrad: 3
- Mærke: Faktor 1
- Yderligere egenskaber: Faktor 1
- Magnetfeltstyrke, fejlfelt 100 kA/m
- Indbygningsinterface: Kan indbygges i niveau
- Magnetfeltssikker: Magnetfeltssikker (AC/DC)
- Produkttype
Induktiv sensor
- Type
BES022K
- Min. driftsspænding
10.0 V
- Driftsspænding maks.
30.0 V
- Driftsspænding
10.0 - 30.0 V
- Koblingsafstand (max.)
12.2 mm
- Udgange
PNP
- Kabinetmateriale
PBT
- Variant
Induktiv
- Indbygningstype
Flugter med
- Størrelse
40 x 40 mm
- Tilslutning
M12, 4-polet
- Min. Temperatur
-25 °C
- Maks. temperatur
70 °C
IP67
- L
62.00 mm
- Bredde
40.00 mm
- H
40.00 mm
- Dim.
(L x B x H) 62.00 x 40.00 x 40.00 mm
- Indhold
1 stk
- Nominel spænding
24 V
- Kontaktfrekvens
400 Hz
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3417499 BALLUFF Induktiv sensor Induktiv BES022K BES022K 40 x 40 mm Flugter med PNP (L x B x H) 62.00 x 40.00 x 40.00 mm
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3417499 BALLUFF Induktiv sensor Induktiv BES022K BES022K 40 x 40 mm Flugter med PNP (L x B x H) 62.00 x 40.00 x 40.00 mm
Beskrivelse
Den induktive faktor 1-sensorer fra Balluff registrerer alle metaller med høj præcision og overbeviser især, hvor der arbejdes med forskellige metaller. De har høje koblingsafstande uden reduktionsfaktor og er magnetfeltssikre, så de egner sig til kraftige elektromagnetiske felter - for eksempel til svejseanlæg. Til disse barske miljøer får du også egnede varianter med ekstremt modstandsdygtigt belægning mod svedstænk. Mål=40 x 40 x 62 mm, konstruktion=40x40, indbygning=i niveau, rækkevidde=15 mm, koblingsudgang=PNP sluttekontakt/åbner (NO/NC), koblingsfrekvens=400 Hz, husmateriale=PBT, aktiv flade, materiale=PBT, tilslutning=stik, M12x1-stik, 4-polet, driftsspænding Ub=10...30 VDC, omgivelsestemperatur=-25...70 °C, Magnetfeltsfast=magnetfeltssikker (AC/DC), beskyttelsesklasse=IP67, godkendelse/overensstemmelse=CEcULusEACWEEE, yderligere egenskaber=faktor 1
