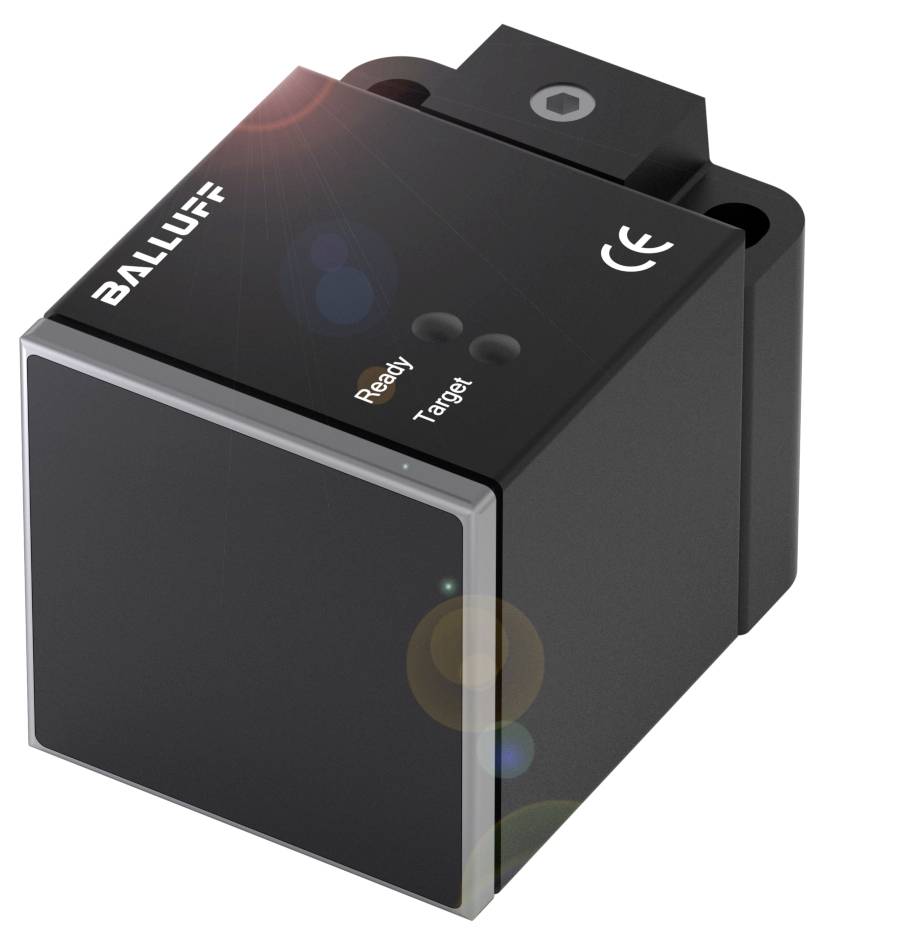

BALLUFF Induktiv sensor Induktiv BES0217 BES0217 40 x 40 mm Flugter med PNP (Ø x H) 3 m x 40.00 mm
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Induktiv sensor
Driftsspænding maks.
30.0 V
Kontakttype
1 PNP
Koblingsafstand (max.)
16 mm
Udgange
PNP
Datablad (PDF)
Højdepunkter og detaljer
Kapacitive - Nærhedsafbryder
- Mål 40 x 40 x 62 mm
- Konstruktion: 40x40
- Flugtende indbygning
- Rækkevidde: 20 mm
- Koblingsudgang: PNP sluttekontakt/brydekontakt (NO/NC)
Tekniske specifikationer
- Vigtigste kendetegn:Mål: 40 x 40 x 62 mm
- Aktiv flade, materiale: PBT
- Tilslutning: Stik, M12x1-stik, 4-polet
- Konstruktion: 40x40
- Driftsspænding Ub: 10...30 VDC
- Flugtende indbygning
- Kabinetmateriale: PBT
- Rækkevidde: 20 mm
- Koblingsudgang: PNP sluttekontakt/brydekontakt (NO/NC)
- Skiftefrekvens 50 Hz
- Kapslingsklasse:IP67
- Omgivelsestemperatur -25...70 °C.
- Yderligere egenskaber:
- Mål 40 x 40 x 62 mm
- Driftspændingsvisning: Ja
- Funktionsvisning: Ja
- Udgangsmodstand Ra: 33.0 kOhm + D.
- Driftsspænding UE DC: 24 V
- Nominel driftsstrøm IE: 200 mA
- Mærkeisolationsspænding UI: 250 V AC
- Dimensioneret kortslutningsstrøm: 100 A
- Standby-fortræk tv maks.: 30 ms
- Driftsspænding Ub: 10...30 VDC
- Anvendelseskategori: DC-13
- Mindste driftsstrøm i: 0 mA
- Belastningskapacitet maks. ved UE: 1 µF
- Tomgangsstrøm IO maks., dæmpet: 20 mA
- Tomgangsstrøm IO maks., uden dæmper: 15 mA
- Reststrøm lr max.: 80 µA
- Restripplespænding maks. (% af UE): 15 %
- Skiftefrekvens 50 Hz
- Beskyttelsesklasse: II
- Spændingstilfælde statisk maks.: 2.5 V.
- Tilslutning: M12x1-stik, 4-polet, A-kodet
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: Ja
- Beskyttet mod ombytningsmulighed: Ja
- Sikret kontaktafstand Sa: 16 mm
- Hysterese H maks. (% af Sr): 15.0 %
- Nominel kontaktafstand Sn: 20 mm
- Realkoblingsafstand Sr: 20 mm
- Realkoblingsafstand Sr, tolerance: ±10 %
- Temperaturdrift maks. (% af Sr): 10 %
- Repeterbarhed maks. (% af Sr): 5.0 %
- MTTF (40 °C): 455 a
- Aktiv flade, materiale: PBT
- Tilspændingsmoment 40 Nm
- Størrelse: 40x40
- Koblingsudgang: PNP sluttekontakt/brydekontakt (NO/NC)
- Kabinetmateriale: PBT
- EN 60068-2-27, stød: Halvsinus, 30 gn, 11 ms
- EN 60068-2-6, vibration: 55 Hz, amplitude 1 mm, 3x30 min.
- Kapslingsklasse:IP67
- Omgivelsestemperatur -25...70 °C.
- Tilsmudsningsgrad: 3
- Mærke: Global
- Indbygningsinterface: Kan indbygges i niveau
- Produkttype
Induktiv sensor
- Type
BES0217
- Min. driftsspænding
10.0 V
- Driftsspænding maks.
30.0 V
- Driftsspænding
10.0 - 30.0 V
- Kontakttype
1 PNP
- Koblingsafstand (max.)
16 mm
- Udgange
PNP
- Kabinetmateriale
PBT
- Variant
Induktiv
- Indbygningstype
Flugter med
- Størrelse
40 x 40 mm
- Tilslutning
M12, 4-polet
- Min. Temperatur
-25 °C
- Maks. temperatur
70 °C
IP67
- L
62.00 mm
- Bredde
40.00 mm
- H
40.00 mm
- (Ø)
3 m
- Dim.
(Ø x H) 3 m x 40.00 mm
- Indhold
1 stk
- Nominel spænding
24 V
- Kontaktfrekvens
50 Hz
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3417106 BALLUFF Induktiv sensor Induktiv BES0217 BES0217 40 x 40 mm Flugter med PNP (Ø x H) 3 m x 40.00 mm
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3417106 BALLUFF Induktiv sensor Induktiv BES0217 BES0217 40 x 40 mm Flugter med PNP (Ø x H) 3 m x 40.00 mm
Beskrivelse
Vores induktive sensorer i standard-udførelse er ideal for objektregistrering i metal. De er sikret mod kortslutning og arbejder berøringsfrit, det vil sige, at de er slidfri og meget modstandsdygtige over for snavs. Følerne får du i udformninger fra dia. 3 mm til 80 × 80 mm tværledermål. De robuste og pålidelige induktive Global-sensorer giver dig særligt økonomiske løsninger. Vi kan på kort sigt levere den brede vifte af over 500 fordelagtige varianter i hele verden, også i store mængder. Mål=40 x 40 x 62 mm, konstruktion=40x40, indbygning=i niveau, rækkevidde=20 mm, koblingsudgang=PNP sluttekontakt/åbner (NO/NC), koblingsfrekvens=50 Hz, husmateriale=PBT, aktiv flade, materiale=PBT, tilslutning=stik, M12x1-stik, 4-polet, driftsspænding Ub=10...30 VDC, omgivelsestemperatur=-25...70 °C, beskyttelsesklasse=IP67, godkendelse/overensstemmelse=CEcULusEACWEEE
