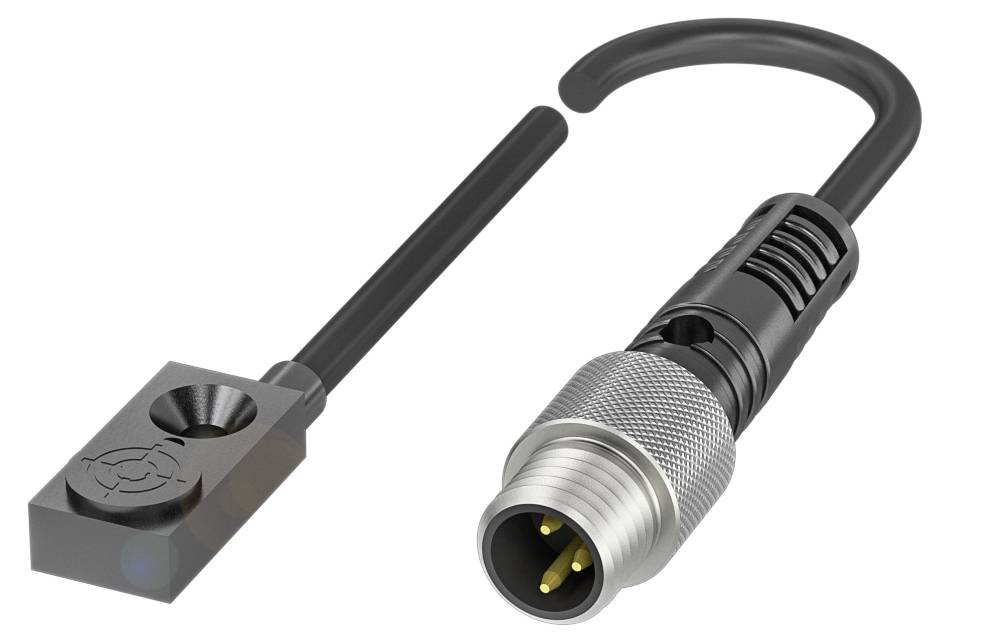

BALLUFF Induktiv sensor Induktiv BES01YM BES01YM Ikke i plan PNP (L x B x H) 4.70 x 16.00 x 8.00 mm Piece
EAN:
Fremstillingsnr.
Artikel nr.:
Emballage-type
Piece
Produkttype
Induktiv sensor
Driftsspænding maks.
30.0 V
Udgange
PNP
Koblingsafstand (max.)
2.2 mm
Datablad (PDF)
Højdepunkter og detaljer
Kapacitive - Nærhedsafbryder
- Mål 16 x 8 x 4.7 mm
- Konstruktion 16x8x4,7
- Montering: Ikke i niveau
- Rækkevidde: ca. 2.5 mm
- Koblingsudgang: PNP sluttekontakt (NO)
Tekniske specifikationer
- Vigtigste kendetegn:Mål: 16 x 8 x 4.7 mm
- Aktiv flade, materiale: PA 6, GF30
- Tilslutning: Kabel med stik, M8x1-stik, 3-polet, 0.30 m, PUR
- Konstruktion 16x8x4,7
- Driftsspænding Ub: 10...30 VDC
- Montering: Ikke i niveau
- Kabinetmateriale: PA 6, GF30
- Rækkevidde: ca. 2.5 mm
- Koblingsudgang: PNP sluttekontakt (NO)
- Skiftefrekvens 3000 Hz
- Kapslingsklasse:IP67
- Omgivelsestemperatur -25...70 °C.
- Yderligere egenskaber:
- Mål 16 x 8 x 4.7 mm
- Driftspændingsvisning: nej
- Funktionsvisning: Ja
- Udgangsmodstand Ra: open emitter
- Driftsspænding UE DC: 24 V
- Nominel driftsstrøm IE: 100 mA
- Mærkeisolationsspænding UI: 75 V DC
- Dimensioneret kortslutningsstrøm: 100 A
- Standby-fortræk tv maks.: 20 ms
- Driftsspænding Ub: 10...30 VDC
- Anvendelseskategori: DC-12
- Belastningskapacitet maks. ved UE: 0.2 µF
- Tomgangsstrøm IO maks., dæmpet: 10 mA
- Tomgangsstrøm IO maks., uden dæmper: 3 mA
- Reststrøm lr max.: 1 µA
- Restripplespænding maks. (% af UE): 15 %
- Skiftefrekvens 3000 Hz
- Spændingstilfælde statisk maks.: 2.5 V.
- Tilslutning: M8x1-stik, 3-polet
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: Ja
- Beskyttet mod ombytningsmulighed: Ja
- Sikret kontaktafstand Sa: 2.2 mm
- Hysterese H maks. (% af Sr): 15.0 %
- Nominel kontaktafstand Sn: 2.5 mm
- Realkoblingsafstand Sr: 2.5 mm
- Realkoblingsafstand Sr, tolerance: ±10 %
- Temperaturdrift maks. (% af Sr): 10 %
- Repeterbarhed maks. (% af Sr): 3.0 %
- MTTF (40 °C): 830 a
- Aktiv flade, materiale: PA 6, GF30
- Størrelse 16x8x4,7
- Montering: Ikke i niveau
- Koblingsudgang: PNP sluttekontakt (NO)
- Tilslutningsart: Kabel med stikforbindelse, 0.30 m,|PUR
- Kabeldiameter D: 2.40 mm
- Kabellængde L 0.3 m.
- Kontaktstandsmærket: »Re …«
- Kabinetmateriale: PA 6, GF30
- Kappemateriale: RENT
- EN 60068-2-27, stød: Halvsinus, 30 gn, 11 ms
- EN 60068-2-6, vibration: 55 Hz, amplitude 1 mm, 3x30 min.
- Kapslingsklasse:IP67
- Omgivelsestemperatur -25...70 °C.
- Tilsmudsningsgrad: 3
- Emballage-type
Piece
- Produkttype
Induktiv sensor
- Type
BES01YM
- Min. driftsspænding
10.0 V
- Driftsspænding maks.
30.0 V
- Driftsspænding
10.0 - 30.0 V
- Udgange
PNP
- Kabellængde
0.30 m
- Koblingsafstand (max.)
2.2 mm
- Kontaktfrekvens
3000 Hz
- Variant
Induktiv
- Tilslutning
M8, 3-polet
- Indbygningstype
Ikke i plan
- Kabinetmateriale
PA
- Kontakttype
1 PNP
IP67
- Min. Temperatur
-25 °C
- Maks. temperatur
70 °C
- L
4.70 mm
- Bredde
16.00 mm
- H
8.00 mm
- Dim.
(L x B x H) 4.70 x 16.00 x 8.00 mm
- Nominel spænding
24 V
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3416667 BALLUFF Induktiv sensor Induktiv BES01YM BES01YM Ikke i plan PNP (L x B x H) 4.70 x 16.00 x 8.00 mm Piece
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3416667 BALLUFF Induktiv sensor Induktiv BES01YM BES01YM Ikke i plan PNP (L x B x H) 4.70 x 16.00 x 8.00 mm Piece
Beskrivelse
Vores induktive sensorer i standard-udførelse er ideal for objektregistrering i metal. De er sikret mod kortslutning og arbejder berøringsfrit, det vil sige, at de er slidfri og meget modstandsdygtige over for snavs. Følerne får du i udformninger fra dia. 3 mm til 80 × 80 mm tværledermål. De robuste og pålidelige induktive Global-sensorer giver dig særligt økonomiske løsninger. Vi kan på kort sigt levere den brede vifte af over 500 fordelagtige varianter i hele verden, også i store mængder. Mål=16 x 8 x 4.7 mm, konstruktion=16x8x4,7, indbygning=ikke i niveau, rækkevidde=2.5 mm, koblingsudgang=PNP sluttekontakt (NO), koblingsfrekvens=3000 Hz, husmateriale=PA 6, GF30, aktiv flade, materiale=PA 6, GF30, tilslutning=kabel med stik, M8x1-stik, 3-polet, 0.30 m, PUR, driftsspænding Ub=10...30 VDC, omgivelsestemperatur=-25...70 °C, beskyttelsesklasse=IP67, godkendelse/overensstemmelse=CEcULusEACEEE
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
