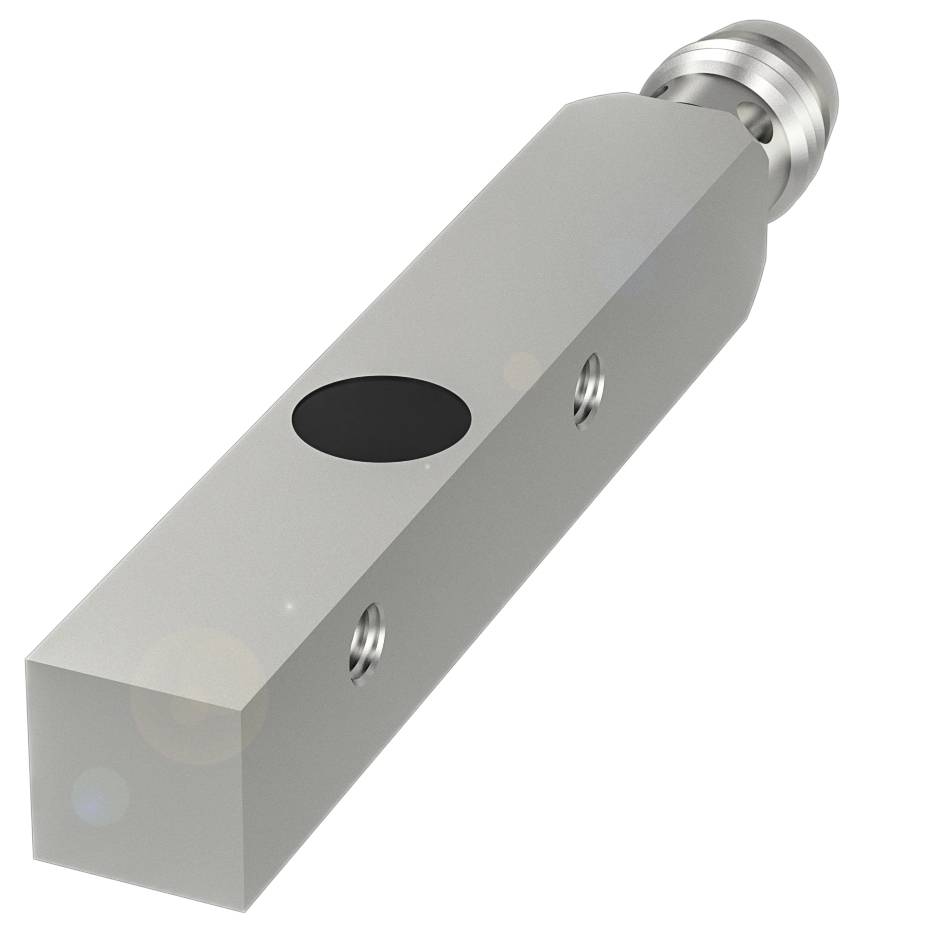

BALLUFF Induktiv sensor Induktiv BES01UW BES01UW 8 x 8 mm Flugter med PNP (L x B x H) 8.00 x 59.00 x 8.00 mm Piece
EAN:
Fremstillingsnr.
Artikel nr.:
Emballage-type
Piece
Produkttype
Induktiv sensor
Driftsspænding maks.
30.0 V
Kontakttype
1 x sluttekontakt
Koblingsafstand (max.)
1.6 mm
Datablad (PDF)
Højdepunkter og detaljer
Kapacitive - Nærhedsafbryder
- Mål 59 x 8 x 8 mm
- Konstruktion 8x8
- Flugtende indbygning
- Rækkevidde: Ca. 2 mm
- Koblingsudgang: PNP sluttekontakt (NO)
Tekniske specifikationer
- Vigtigste kendetegn:Mål: 59 x 8 x 8 mm
- Aktiv flade, materiale: PBT
- Tilslutning: Stik, M8x1-stik, 3-polet
- Konstruktion 8x8
- Driftsspænding Ub: 10...30 VDC
- Flugtende indbygning
- Kabinetmateriale: Zink, trykstøbning
- Rækkevidde: Ca. 2 mm
- Koblingsudgang: PNP sluttekontakt (NO)
- Skiftefrekvens 3000 Hz
- Kapslingsklasse:IP67
- Omgivelsestemperatur -25...70 °C.
- Yderligere egenskaber:
- Mål 59 x 8 x 8 mm
- Driftspændingsvisning: nej
- Funktionsvisning: Ja
- Udgangsmodstand Ra: 33.0 kOhm + D.
- Driftsspænding UE DC: 24 V
- Nominel driftsstrøm IE: 200 mA
- Mærkeisolationsspænding UI: 75 V DC
- Dimensioneret kortslutningsstrøm: 100 A
- Standby-fortræk tv maks.: 10 ms
- Driftsspænding Ub: 10...30 VDC
- Anvendelseskategori: DC-13
- Mindste driftsstrøm i: 0 mA
- Belastningskapacitet maks. ved UE: 0.5 µF
- Tomgangsstrøm IO maks., dæmpet: 12 mA
- Tomgangsstrøm IO maks., uden dæmper: 4 mA
- Reststrøm lr max.: 80 µA
- Restripplespænding maks. (% af UE): 15 %
- Skiftefrekvens 3000 Hz
- Spændingstilfælde statisk maks.: 2.5 V.
- Tilslutning: M8x1-stik, 3-polet
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: Ja
- Beskyttet mod ombytningsmulighed: Ja
- Sikret kontaktafstand Sa: 1.6 mm
- Hysterese H maks. (% af Sr): 15.0 %
- Nominel koblingsafstand Sn: 2 mm
- Realkoblingsafstand Sr: 2 mm
- Realkoblingsafstand Sr, tolerance: ±10 %
- Temperaturdrift maks. (% af Sr): 10 %
- Repeterbarhed maks. (% af Sr): 5.0 %
- MTTF (40 °C): 830 a
- Aktiv flade, materiale: PBT
- Kabinetmateriale mekaniske egenskaber: Zink, trykstøbt
- Tilspændingsmoment 0.5 Nm
- Størrelse 8x8
- Indbygning: Kan indbygges i niveau
- Koblingsudgang: PNP sluttekontakt (NO)
- Kontaktstandsmærket: »Re …«
- Emballage-type
Piece
- Produkttype
Induktiv sensor
- Type
BES01UW
- Min. driftsspænding
10.0 V
- Driftsspænding maks.
30.0 V
- Driftsspænding
10.0 - 30.0 V
- Kontakttype
1 x sluttekontakt
- Koblingsafstand (max.)
1.6 mm
- Udgange
PNP
- Kabinetmateriale
Zink
- Variant
Induktiv
- Materiale-egenskaber
Trykstøbt
- Indbygningstype
Flugter med
- Størrelse
8 x 8 mm
- Tilslutning
M8, 3-polet
- Min. Temperatur
-25 °C
- Maks. temperatur
70 °C
IP67
- L
8.00 mm
- Bredde
59.00 mm
- H
8.00 mm
- Dim.
(L x B x H) 8.00 x 59.00 x 8.00 mm
- Indhold
1 stk
- Nominel spænding
24 V
- Kontaktfrekvens
3000 Hz
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3417411 BALLUFF Induktiv sensor Induktiv BES01UW BES01UW 8 x 8 mm Flugter med PNP (L x B x H) 8.00 x 59.00 x 8.00 mm Piece
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3417411 BALLUFF Induktiv sensor Induktiv BES01UW BES01UW 8 x 8 mm Flugter med PNP (L x B x H) 8.00 x 59.00 x 8.00 mm Piece
Beskrivelse
Vores induktive standardsensorer BES til registrering af elektrisk ledende metalliske objekter er robuste og pålidelige. Med et bredt udvalg af mere end 500 varianter tilbyder vi den passende induktive sensor til alle formål. Den anvendte teknik i verden har et optimalt pris-/ydelsesforhold og kan også leveres på kort tid ved høje styktal. Mål = 59 x 8 x 8 mm, konstruktion = 8x8, indbygning = i niveau, rækkevidde = 2 mm, koblingsudgang = PNP sluttekontakt (NO), koblingsfrekvens = 3000 Hz, husmateriale = zink, trykstøbning, aktiv flade, materiale = PBT, tilslutning = stik, M8x1-stik, 3-polet, driftsspænding Ub = 10...30 VDC, omgivelsestemperatur = -25...70 °C, beskyttelsesklasse = IP67, CE, UKCA, cULus, WEE
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
