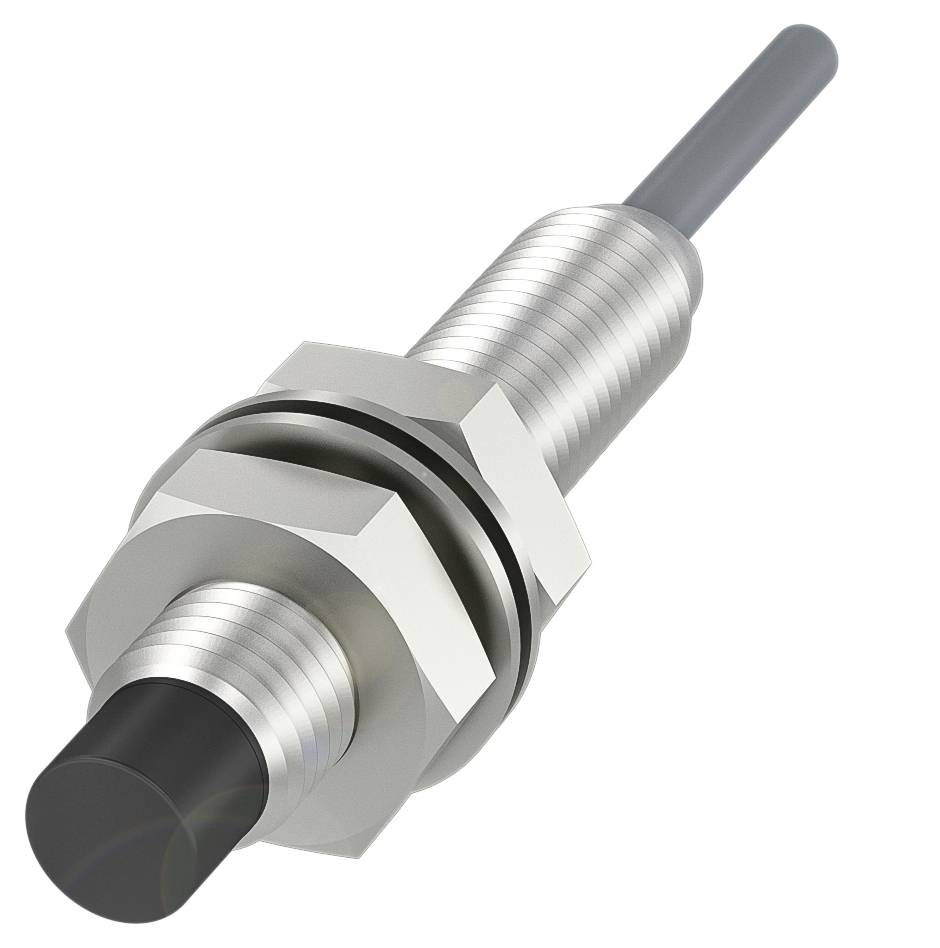

BALLUFF Induktiv sensor Induktiv BES01M1 BES01M1 M8 Ikke i plan PNP (Ø x H) 8 mm x 45 m Piece
EAN:
Fremstillingsnr.
Artikel nr.:
Emballage-type
Piece
Produkttype
Induktiv sensor
Driftsspænding maks.
30.0 V
Koblingsafstand (max.)
2 mm
Udgange
PNP
Datablad (PDF)
Højdepunkter og detaljer
Kapacitive - Nærhedsafbryder
- Mål: Dia. 8 x 45 mm
- Konstruktion M8x1
- Montering: Ikke i niveau
- Rækkevidde: ca. 2.5 mm
- Koblingsudgang: PNP sluttekontakt (NO)
Tekniske specifikationer
- Vigtigste kendetegn: Mål: Dia. 8 x 45 mm
- Aktiv flade, materiale: PBT
- Tilslutning: Kabel, 3.00 m, PVC
- Konstruktion M8x1
- Driftsspænding Ub: 10...30 VDC
- Montering: Ikke i niveau
- Kabinetmateriale: Rustfrit stål
- Rækkevidde: ca. 2.5 mm
- Koblingsudgang: PNP sluttekontakt (NO)
- Skiftefrekvens 5000 Hz
- Beskyttelsesklasse: IP68
- Omgivelsestemperatur -40...85 °C.
- Yderligere egenskaber:
- Mål: Dia. 8 x 45 mm
- Driftspændingsvisning: nej
- Funktionsvisning: Ja
- Udgangsmodstand Ra: 33.0 kOhm
- Driftsspænding UE DC: 24 V
- Nominel driftsstrøm IE: 200 mA
- Mærkeisolationsspænding UI: 250 V AC
- Dimensioneret kortslutningsstrøm: 100 A
- Standby-fortræk tv maks.: 25 ms
- Driftsspænding Ub: 10...30 VDC
- Anvendelseskategori: DC-13
- Belastningskapacitet maks. ved UE: 1.0 µF
- Tomgangsstrøm IO maks., dæmpet: 7 mA
- Tomgangsstrøm IO maks., uden dæmper: 2 mA
- Reststrøm lr max.: 10 µA
- Restripplespænding maks. (% af UE): 10 %
- Skiftefrekvens 5000 Hz
- Beskyttelsesklasse: II
- Spændingstilfælde statisk maks.: 2.5 V.
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: Ja
- Beskyttet mod ombytningsmulighed: Ja
- Sikret kontaktafstand Sa: 2 mm
- Hysterese H maks. (% af Sr): 15.0 %
- Nominel kontaktafstand Sn: 2.5 mm
- Realkoblingsafstand Sr: 2.5 mm
- Realkoblingsafstand Sr, tolerance: ±10 %
- Temperaturdrift maks. (% af Sr): 10 %
- Repeterbarhed maks. (% af Sr): 5.0 %
- MTTF (40 °C): 595 a
- Aktiv flade, materiale: PBT
- Tilspændingsmoment 8 Nm
- Størrelse M8x1
- Fastgørelseslængde 38 mm
- Montering: Ikke i niveau
- Koblingsudgang: PNP sluttekontakt (NO)
- Tilslutningstype: Kabel, 3.00 m, PVC
- Kabeldiameter D: 3.00 mm
- Kabellængde L 3 m.
- Kontaktstandsmærkninger: »Re«
- Kabinetmateriale: Rustfrit stål
- Kappemateriale: PVC
- EN 60068-2-27, stød: Halvsinus, 30 gn, 11 ms
- EN 60068-2-6, vibration: 55 Hz, amplitude 1 mm, 3x30 min.
- Beskyttelsesklasse: IP68
- Omgivelsestemperatur -40...85 °C.
- Tilsmudsningsgrad: 3
- Antal ledere: 3
- Ledertværsnit: 0.14 mm²
- Emballage-type
Piece
- Produkttype
Induktiv sensor
- Type
BES01M1
- Min. driftsspænding
10.0 V
- Driftsspænding maks.
30.0 V
- Driftsspænding
10.0 - 30.0 V
- Koblingsafstand (max.)
2 mm
- Udgange
PNP
- Kabinetmateriale
Rustfrit stål
- Variant
Induktiv
- Indbygningstype
Ikke i plan
- Størrelse
M8
- Tilslutning
M8
- Kabellængde
3.00 m
- Min. Temperatur
-40 °C
- Maks. temperatur
85 °C
IP68
- L
45.00 mm
- H
45 m
- (Ø)
8 mm
- Dim.
(Ø x H) 8 mm x 45 m
- Indhold
1 stk
- Nominel spænding
24 V
- Kontaktfrekvens
5000 Hz
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3416121 BALLUFF Induktiv sensor Induktiv BES01M1 BES01M1 M8 Ikke i plan PNP (Ø x H) 8 mm x 45 m Piece
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3416121 BALLUFF Induktiv sensor Induktiv BES01M1 BES01M1 M8 Ikke i plan PNP (Ø x H) 8 mm x 45 m Piece
Beskrivelse
Vores induktive sensorer i standard-udførelse er ideal for objektregistrering i metal. De er sikret mod kortslutning og arbejder berøringsfrit, det vil sige, at de er slidfri og meget modstandsdygtige over for snavs. Følerne får du i udformninger fra dia. 3 mm til 80 × 80 mm tværledermål. De robuste og pålidelige induktive Global-sensorer giver dig særligt økonomiske løsninger. Vi kan på kort sigt levere den brede vifte af over 500 fordelagtige varianter i hele verden, også i store mængder. Induktiv sensor, dia. 8 x 45 mm, kabel, sluttekontakt (NO), nominel koblingsafstand Sn=2.5 mm, ikke i niveau, Kabinetmateriale=rustfrit stål, aktiv flade, materiale=PBT
