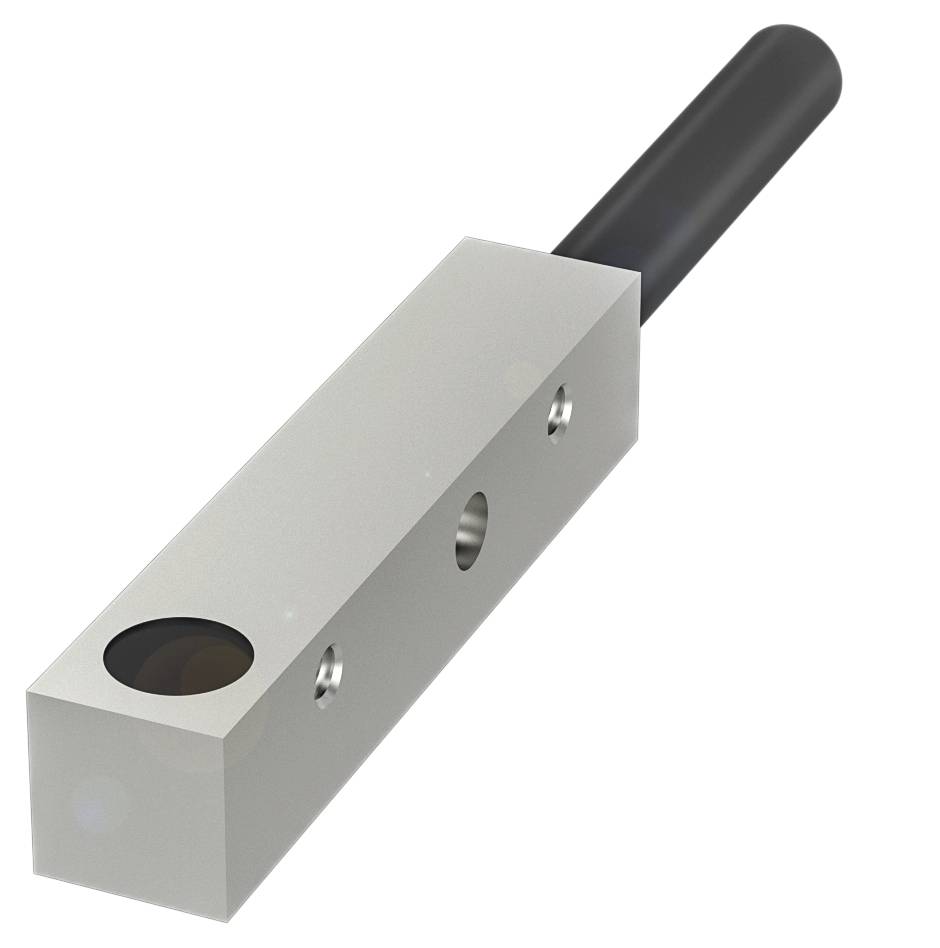

BALLUFF Induktiv sensor Induktiv BES019Y BES019Y Flugter med NPN (L x B x H) 5.00 x 25.00 x 5.00 mm
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Induktiv sensor
Driftsspænding maks.
30.0 V
Udgange
NPN
Koblingsafstand (max.)
0.65 mm
Variant
Induktiv
Datablad (PDF)
Højdepunkter og detaljer
Kapacitive - Nærhedsafbryder
- Mål 25 x 5 x 5 mm
- Konstruktion 5x5
- Flugtende indbygning
- Rækkevidde: 0.8 mm
- Kontaktudgang: NPN sluttekontakt (NO)
Tekniske specifikationer
- Vigtigste kendetegn:Mål: 25 x 5 x 5 mm
- Aktiv flade, materiale: PBT
- Tilslutning: Kabel, 2.00 m, PUR
- Konstruktion 5x5
- Driftsspænding Ub: 10...30 VDC
- Flugtende indbygning
- Kabinetmateriale: Aluminium, eloxeret
- Rækkevidde: 0.8 mm
- Kontaktudgang: NPN sluttekontakt (NO)
- Skiftefrekvens 3000 Hz
- Kapslingsklasse:IP67
- Omgivelsestemperatur -25...70 °C.
- Yderligere egenskaber:
- Mål 25 x 5 x 5 mm
- Driftspændingsvisning: nej
- Funktionsvisning: Ja
- Udgangsmodstand Ra: open collector
- Driftsspænding UE DC: 24 V
- Nominel driftsstrøm IE: 100 mA
- Mærkeisolationsspænding UI: 75 V DC
- Dimensioneret kortslutningsstrøm: 100 A
- Standby-fortræk tv maks.: 15 ms
- Driftsspænding Ub: 10...30 VDC
- Anvendelseskategori: DC-13
- Mindste driftsstrøm i: 1 mA
- Belastningskapacitet maks. ved UE: 0.2 µF
- Tomgangsstrøm IO maks., dæmpet: 12 mA
- Tomgangsstrøm IO maks., uden dæmper: 3 mA
- Reststrøm lr max.: 10 µA
- Restripplespænding maks. (% af UE): 10 %
- Skiftefrekvens 3000 Hz
- Spændingstilfælde statisk maks.: 2.5 V.
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: Ja
- Beskyttet mod ombytningsmulighed: Ja
- Sikret kontaktafstand Sa: 0.65 mm
- Hysterese H maks. (% af Sr): 15.0 %
- Nominel kontaktafstand Sn: 0.8 mm
- Realkoblingsafstand Sr: 0.8 mm
- Realkoblingsafstand Sr, tolerance: ±10 %
- Temperaturdrift maks. (% af Sr): 20 %
- Repeterbarhed maks. (% af Sr): 5.0 %
- MTTF (40 °C): 585 a
- Aktiv flade, materiale: PBT
- Størrelse 5x5
- Indbygning: Kan indbygges i niveau
- Kontaktudgang: NPN sluttekontakt (NO)
- Tilslutningstype: Kabel, 2.00 m, PUR
- Kabeldiameter D: 2.80 mm
- Kabellængde L: 2 m.
- Kabinetmateriale: Aluminium, eloxeret
- Kappemateriale: RENT
- EN 60068-2-27, stød: Halvsinus, 30 gn, 11 ms
- EN 60068-2-6, vibration: 55 Hz, amplitude 1 mm, 3x30 min.
- Kapslingsklasse:IP67
- Omgivelsestemperatur -25...70 °C.
- Tilsmudsningsgrad: 3
- Antal ledere: 3
- Ledertværsnit: 0.14 mm²
- Produkttype
Induktiv sensor
- Type
BES019Y
- Min. driftsspænding
10.0 V
- Driftsspænding maks.
30.0 V
- Driftsspænding
10.0 - 30.0 V
- Udgange
NPN
- Kabellængde
2.00 m
- Koblingsafstand (max.)
0.65 mm
- Kontaktfrekvens
3000 Hz
- Variant
Induktiv
- Tilslutning
Kabel
- Indbygningstype
Flugter med
- Materiale-egenskaber
Eloxeret
- Kabinetmateriale
Aluminium
IP67
- Min. Temperatur
-25 °C
- Maks. temperatur
70 °C
- L
5.00 mm
- Bredde
25.00 mm
- H
5.00 mm
- Dim.
(L x B x H) 5.00 x 25.00 x 5.00 mm
- Nominel spænding
24 V
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3417023 BALLUFF Induktiv sensor Induktiv BES019Y BES019Y Flugter med NPN (L x B x H) 5.00 x 25.00 x 5.00 mm
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3417023 BALLUFF Induktiv sensor Induktiv BES019Y BES019Y Flugter med NPN (L x B x H) 5.00 x 25.00 x 5.00 mm
Beskrivelse
Vores induktive standardsensorer BES til registrering af elektrisk ledende metalliske objekter er robuste og pålidelige. Med et bredt udvalg af mere end 500 varianter tilbyder vi den passende induktive sensor til alle formål. Den anvendte teknik i verden har et optimalt pris-/ydelsesforhold og kan også leveres på kort tid ved høje styktal. Mål = 25 x 5 x 5 mm, konstruktion = 5x5, indbygning = i niveau, rækkevidde = 0.8 mm, kontaktudgang = NPN sluttekontakt (NO), koblingsfrekvens = 3000 Hz, husmateriale = aluminium, eloxeret, aktiv flade, materiale = PBT, tilslutning = kabel, 2.00 m, PUR, driftsspænding Ub = 10...30 VDC, omgivelsestemperatur = -25...70 °C, beskyttelsesklasse = IP67, godkendelse/overensstemmelse = cULus, CE, UKCA, WEE
