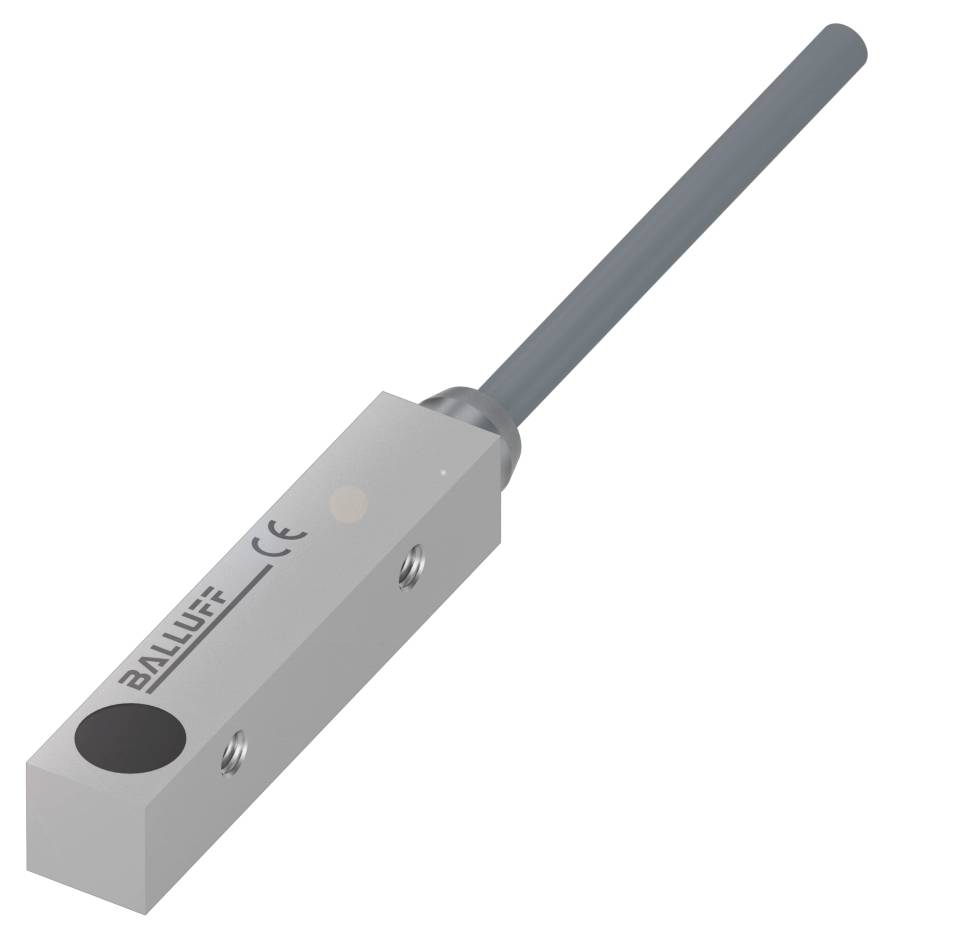

BALLUFF Induktiv sensor Induktiv BES0182 BES0182 Flugter med NPN (L x B x H) 8.00 x 40.00 x 8.00 mm
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Induktiv sensor
Driftsspænding maks.
30.0 V
Kontakttype
1 x sluttekontakt
Koblingsafstand (max.)
1.2 mm
Udgange
NPN
Datablad (PDF)
Højdepunkter og detaljer
Kapacitive - Nærhedsafbryder
- Mål 40 x 8 x 8 mm
- Konstruktion 8x8
- Flugtende indbygning
- Rækkevidde: ca. 1.5 mm
- Kontaktudgang: NPN sluttekontakt (NO)
Tekniske specifikationer
- Vigtigste kendetegn:Mål: 40 x 8 x 8 mm
- Aktiv flade, materiale: PBT
- Tilslutning: Kabel, 2.00 m, PVC
- Konstruktion 8x8
- Driftsspænding Ub: 10...30 VDC
- Flugtende indbygning
- Kabinetmateriale: Zink, trykstøbning
- Rækkevidde: ca. 1.5 mm
- Kontaktudgang: NPN sluttekontakt (NO)
- Skiftefrekvens 5000 Hz
- Kapslingsklasse:IP67
- Omgivelsestemperatur -25...70 °C.
- Yderligere egenskaber:
- Mål 40 x 8 x 8 mm
- Driftspændingsvisning: nej
- Funktionsvisning: Ja
- Udgangsmodstand Ra: 33.0 kOhm + D.
- Driftsspænding UE DC: 24 V
- Nominel driftsstrøm IE: 200 mA
- Mærkeisolationsspænding UI: 75 V DC
- Dimensioneret kortslutningsstrøm: 100 A
- Standby-fortræk tv maks.: 10 ms
- Driftsspænding Ub: 10...30 VDC
- Anvendelseskategori: DC-13
- Mindste driftsstrøm i: 0 mA
- Belastningskapacitet maks. ved UE: 0.5 µF
- Tomgangsstrøm IO maks., dæmpet: 15 mA
- Tomgangsstrøm IO maks., uden dæmper: 4 mA
- Reststrøm lr max.: 80 µA
- Restripplespænding maks. (% af UE): 15 %
- Skiftefrekvens 5000 Hz
- Spændingstilfælde statisk maks.: 2.5 V.
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: Ja
- Beskyttet mod ombytningsmulighed: Ja
- Sikret kontaktafstand Sa: 1.2 mm
- Hysterese H maks. (% af Sr): 15.0 %
- Nominel kontaktafstand Sn: 1.5 mm
- Realkoblingsafstand Sr: 1.5 mm
- Realkoblingsafstand Sr, tolerance: ±10 %
- Temperaturdrift maks. (% af Sr): 10 %
- Repeterbarhed maks. (% af Sr): 5.0 %
- Aktiv flade, materiale: PBT
- Tilspændingsmoment 0.5 Nm
- Størrelse 8x8
- Indbygning: Kan indbygges i niveau
- Kontaktudgang: NPN sluttekontakt (NO)
- Tilslutningstype: Kabel, 2.00 m, PVC
- Kabeldiameter D: 3.00 mm
- Kabellængde L: 2 m.
- Kabinetmateriale: Zink, trykstøbning
- Kappemateriale: PVC
- EN 60068-2-27, stød: Halvsinus, 30 gn, 11 ms
- EN 60068-2-6, vibration: 55 Hz, amplitude 1 mm, 3x30 min.
- Kapslingsklasse:IP67
- Omgivelsestemperatur -25...70 °C.
- Tilsmudsningsgrad: 3
- Antal ledere: 3
- Ledertværsnit: 0.14 mm²
- Produkttype
Induktiv sensor
- Type
BES0182
- Min. driftsspænding
10.0 V
- Driftsspænding maks.
30.0 V
- Driftsspænding
10.0 - 30.0 V
- Kontakttype
1 x sluttekontakt
- Koblingsafstand (max.)
1.2 mm
- Udgange
NPN
- Kabinetmateriale
Zink
- Variant
Induktiv
- Materiale-egenskaber
Trykstøbt
- Indbygningstype
Flugter med
- Tilslutning
Kabel
- Kabellængde
2.00 m
- Min. Temperatur
-25 °C
- Maks. temperatur
70 °C
IP67
- L
8.00 mm
- Bredde
40.00 mm
- H
8.00 mm
- Dim.
(L x B x H) 8.00 x 40.00 x 8.00 mm
- Indhold
1 stk
- Nominel spænding
24 V
- Kontaktfrekvens
5000 Hz
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3417066 BALLUFF Induktiv sensor Induktiv BES0182 BES0182 Flugter med NPN (L x B x H) 8.00 x 40.00 x 8.00 mm
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3417066 BALLUFF Induktiv sensor Induktiv BES0182 BES0182 Flugter med NPN (L x B x H) 8.00 x 40.00 x 8.00 mm
Beskrivelse
Vores induktive standardsensorer BES til registrering af elektrisk ledende metalliske objekter er robuste og pålidelige. Med et bredt udvalg af mere end 500 varianter tilbyder vi den passende induktive sensor til alle formål. Den anvendte teknik i verden har et optimalt pris-/ydelsesforhold og kan også leveres på kort tid ved høje styktal. Mål = 40 x 8 x 8 mm, konstruktion = 8x8, indbygning = i niveau, rækkevidde = 1.5 mm, kontaktudgang = NPN sluttekontakt (NO), koblingsfrekvens = 5000 Hz, husmateriale = zink, trykstøbning, aktiv flade, materiale = PBT, tilslutning = kabel, 2.00 m, PVC, driftsspænding Ub = 10...30 VDC, omgivelsestemperatur = -25...70 °C, beskyttelsesklasse = IP67, godkendelse/overensstemmelse = cULus, CE, UKCA, WEE
