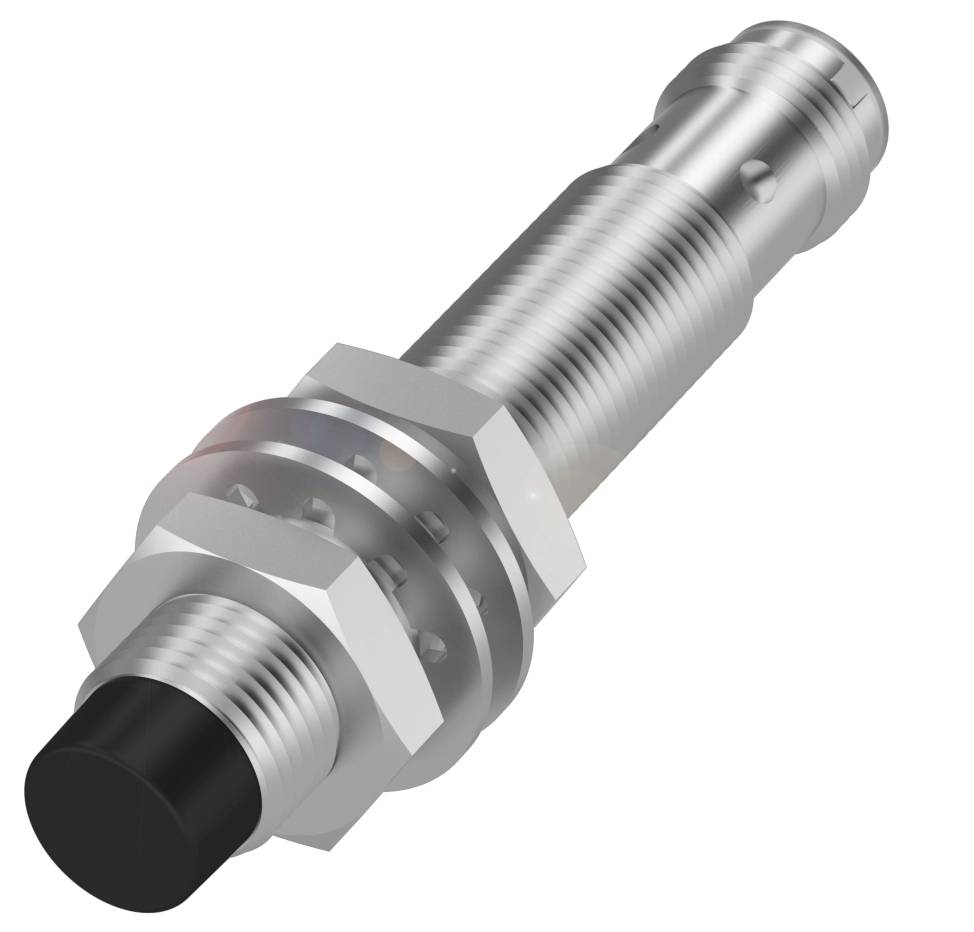

BALLUFF Induktiv sensor Induktiv BES0178 BES0178 Ikke i plan PNP (Ø x L) 12 mm x 70.00 mm Piece
EAN:
Fremstillingsnr.
Artikel nr.:
Emballage-type
Piece
Produkttype
Induktiv sensor
Driftsspænding maks.
30.0 V
Koblingsafstand (max.)
3.2 mm
Udgange
PNP
Datablad (PDF)
Højdepunkter og detaljer
Kapacitive - Nærhedsafbryder
- Mål: Dia. 12 x 70 mm
- Konstruktion: M12x1
- Montering: Ikke i niveau
- Rækkevidde: Ca. 4 mm
- Koblingsudgang: PNP sluttekontakt/brydekontakt (NO/NC)
Tekniske specifikationer
- Vigtigste kendetegn: Mål: Dia. 12 x 70 mm
- Aktiv flade, materiale: PBT
- Tilslutning: Stik, M12x1-stik, 4-polet
- Konstruktion: M12x1
- Driftsspænding Ub: 10...30 VDC
- Montering: Ikke i niveau
- Kabinetmateriale: Rustfrit stål
- Rækkevidde: Ca. 4 mm
- Koblingsudgang: PNP sluttekontakt/brydekontakt (NO/NC)
- Skiftefrekvens 2500 Hz
- Beskyttelsesklasse: IP68
- Omgivelsestemperatur -40...85 °C.
- Yderligere egenskaber:
- Mål: Dia. 12 x 70 mm
- Driftspændingsvisning: nej
- Funktionsvisning: Ja
- Udgangsmodstand Ra: 100.0 kOhm
- Driftsspænding UE DC: 24 V
- Nominel driftsstrøm IE: 200 mA
- Mærkeisolationsspænding UI: 250 V AC
- Dimensioneret kortslutningsstrøm: 100 A
- Standby-fortræk tv maks.: 23 ms
- Driftsspænding Ub: 10...30 VDC
- Anvendelseskategori: DC-13
- Mindste driftsstrøm i: 0 mA
- Belastningskapacitet maks. ved UE: 1.0 µF
- Tomgangsstrøm IO maks., dæmpet: 7 mA
- Tomgangsstrøm IO maks., uden dæmper: 4 mA
- Reststrøm lr max.: 10 µA
- Restripplespænding maks. (% af UE): 15 %
- Skiftefrekvens 2500 Hz
- Beskyttelsesklasse: II
- Spændingstilfælde statisk maks.: 1.5 V.
- Tilslutning: M12x1-stik, 4-polet, A-kodet
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: Ja
- Beskyttet mod ombytningsmulighed: Ja
- Sikret kontaktafstand Sa: 3.2 mm
- Hysterese H maks. (% af Sr): 15.0 %
- Nominel kontaktafstand Sn: 4 mm
- Realkoblingsafstand Sr: 4 mm
- Realkoblingsafstand Sr, tolerance: ±10 %
- Temperaturdrift maks. (% af Sr): 10 %
- Repeterbarhed maks. (% af Sr): 5.0 %
- MTTF (40 °C): 705 a
- Aktiv flade, materiale: PBT
- Kabinetmateriale mekaniske egenskaber: Rustfrit stål
- Tilspændingsmoment 20 Nm
- Størrelse: M12x1
- Fastgørelseslængde 35.50 mm
- Montering: Ikke i niveau
- Koblingsudgang: PNP sluttekontakt/brydekontakt (NO/NC)
- Emballage-type
Piece
- Produkttype
Induktiv sensor
- Type
BES0178
- Min. driftsspænding
10.0 V
- Driftsspænding maks.
30.0 V
- Driftsspænding
10.0 - 30.0 V
- Koblingsafstand (max.)
3.2 mm
- Udgange
PNP
- Kabinetmateriale
Rustfrit stål
- Variant
Induktiv
- Indbygningstype
Ikke i plan
- Tilslutning
M12
- Min. Temperatur
-40 °C
- Maks. temperatur
85 °C
IP68
- L
70.00 mm
- (Ø)
12 mm
- Dim.
(Ø x L) 12 mm x 70.00 mm
- Indhold
1 stk
- Nominel spænding
24 V
- Kontaktfrekvens
2500 Hz
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3416838 BALLUFF Induktiv sensor Induktiv BES0178 BES0178 Ikke i plan PNP (Ø x L) 12 mm x 70.00 mm Piece
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3416838 BALLUFF Induktiv sensor Induktiv BES0178 BES0178 Ikke i plan PNP (Ø x L) 12 mm x 70.00 mm Piece
Beskrivelse
Vores induktive standardsensorer BES til registrering af elektrisk ledende metalliske objekter er robuste og pålidelige. Med et bredt udvalg af mere end 500 varianter tilbyder vi den passende induktive sensor til alle formål. Den anvendte teknik i verden har et optimalt pris-/ydelsesforhold og kan også leveres på kort tid ved høje styktal. Mål = dia. 12 x 70 mm, konstruktion = M12x1, indbygning = ikke i niveau, rækkevidde = 4 mm, koblingsudgang = PNP sluttekontakt/brydekontakt (NO/NC), koblingsfrekvens = 2500 Hz, husmateriale = rustfrit stål, aktiv flade, materiale = PBT, tilslutning = stik, M12x1-stik, 4-polet, driftsspænding Ub = 10...30 VDC, omgivelsestemperatur = -40...85 °C, kapslingsklasse = IP68, godkendelse/overensstemmelse = CE CE, UKCA, cULus, WEE
