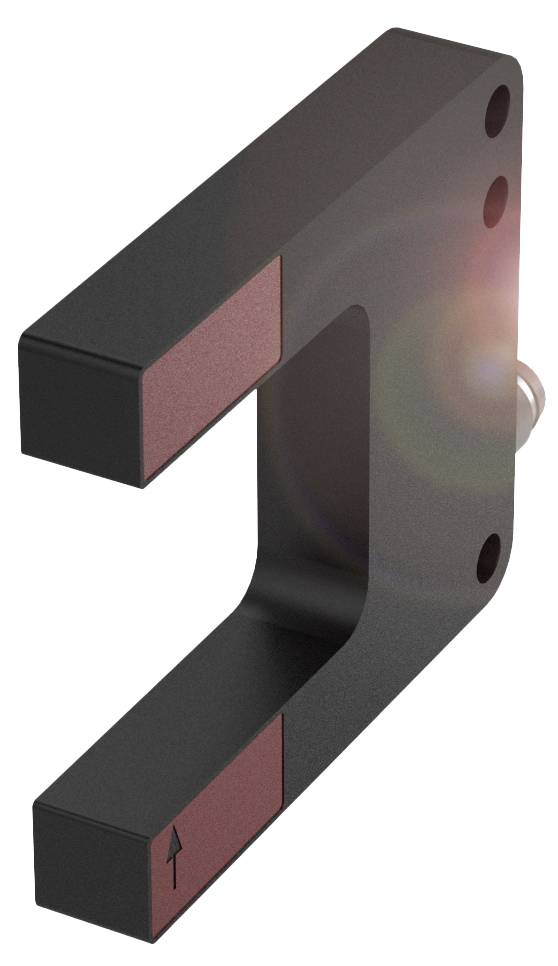

BALLUFF Gaffelfotocelle BGL0016 BGL0016 Registrering af transparante objekter 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Gaffelfotocelle
Funktioner
Registrering af transparante objekter
Driftsspænding maks.
30.0 V
Tilslutning
M8, 3-polet
Type
BGL0016
Datablad (PDF)
Højdepunkter og detaljer
Fotoelektrisk sensorer og lyssensorer
- Mål 10 x 50 x 68 mm
- Serie: A
- Interface: PNP sluttekontakt/brydekontakt (NO/NC)
- Funktionsprincip: Gaffelfotocelle
- Gaffelvidde: 30 mm
Tekniske specifikationer
- Vigtigste kendetegn:Mål: 10 x 50 x 68 mm
- Aktiv flade, materiale: Glas
- Tilslutning: Stik, M8x1-stik, 3-polet
- Serie: A
- Driftsspænding Ub: 10...30 VDC
- Funktionsprincip: Gaffelfotocelle
- Funktionsprincip optisk: Envejsfotocelle
- Gaffelvidde: 30 mm
- Kabinetmateriale: Zink, trykstøbning, lakeret
- Lystype: LED rødt lys
- Lyspletstørrelse: Dia. 1.2 mm lysafgivelse
- Mærke: Global
- Interface: PNP sluttekontakt/brydekontakt (NO/NC)
- Strålekarakteristik: Divergent
- Yderligere egenskaber:
- Funktionsprincip: Gaffelfotocelle
- Mål 10 x 50 x 68 mm
- Fastgørelse: Skrue M4
- Driftsspænding UE DC: 24 V
- Nominel driftsstrøm IE: 200 mA
- Mærkeisolationsspænding UI: 75 V DC
- Standby-fortræk tv maks.: 200 ms
- Driftsspænding Ub: 10...30 VDC
- Anvendelseskategori: DC-13
- Belastningskapacitet maks. ved UE: 1 µF
- Reststrøm lr max.: 50 µA
- Restripplespænding maks. (% af UE): 10 %
- Skiftefrekvens 1500 Hz
- Tilslutning: Stikforbindelse, M8x1-stik, 3-|polet
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: Ja
- Beskyttet mod ombytningsmulighed: Ja
- MTTF (40 °C): 307 a
- Aktiv flade, materiale: Glas
- Koblingsudgang: PNP sluttekontakt/brydekontakt (NO/NC)
- Kabinetmateriale: Zink, trykstøbning, lakeret
- EN 60068-2-27, stød: Halvsinus, 30 gn, 11 ms, 3x6
- EN 60068-2-6, vibration: 55 Hz, amplitude 1 mm, 3x30 min.
- Kapslingsklasse:IP67
- Omgivelsestemperatur -10...60 °C.
- Indstillingsmulighed: Følsomhed|lys-/mørk-frakobling
- Kontakter, overfladebeskyttelse: Forgyldt
- Overfladebeskyttelse: Lakeret
- Mærke: Global
- Serie: A
- Form: Gaffel|tilslutning lige
- Visning: Udgangsfunktion - LED gul
- Justering: Potentiometer 270° (2x)
- Slukkeforkobling toff maks.: 0.333 ms
- Tændoptræk lyd maks.: 0.333 ms
- Tomgangsstrøm IO maks. ved UE: 35 mA
- Spændingsfald ud maks. ved IE: 3 V.
- Fremmed lys maks.: 5000 lux
- Funktionsprincip optisk: Envejsfotocelle
- Lystype: LED rødt lys
- Lyspletstørrelse: Dia. 1.2 mm lysafgivelse
- Skiftefunktion optisk: Mørk-/lystænding
- Strålekarakteristik: Divergent
- Bølgelængde: 636 nm
- Hysterese H maks.: 0.1 mm
- Repeterbarhed på siden max.: 20 µm
- Gaffelvidde: 30 mm
- Mindste del type: 0.30 mm
- Produkttype
Gaffelfotocelle
- Type
BGL0016
- Funktioner
Registrering af transparante objekter
- Driftsspænding
24
- Min. driftsspænding
10.0 V
- Driftsspænding maks.
30.0 V
- Driftsspænding
10.0 - 30.0 V
- Kontakttype
1 x brydekontakt
1 x sluttekontakt
- Udgange
PNP
- Kontaktfrekvens
1500 Hz
- Tilslutning
M8, 3-polet
- Kabinetmateriale
Zink
- Materiale-egenskaber
Trykstøbt
- Sendertype
LED, rød
- Aksellængde
636 nm
30 m
IP67
- Min. Temperatur
-10 °C
- Maks. temperatur
60 °C
- L
68.00 mm
- Bredde
10.00 mm
- H
50.00 mm
- D
68 m
- Dim.
(L x B x H) 68.00 x 10.00 x 50.00 mm
- Indhold
1 stk
- Nominel spænding
30.0 V
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3417364 BALLUFF Gaffelfotocelle BGL0016 BGL0016 Registrering af transparante objekter 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3417364 BALLUFF Gaffelfotocelle BGL0016 BGL0016 Registrering af transparante objekter 1 stk
Beskrivelse
Vores gaffelfotocelle med sender og modtager i et hus er allerede justeret. Det reducerer din indsats, sparer værdifuld tid ved ibrugtagning og understøtter en pålidelig proces. Med hensyn til nøjagtighed er gaffelfotocellerne fra Baluff ikke nået. Vores omfattende portefølje tilbyder pålidelige løsninger. Også til særlige anvendelser som for eksempel til transparent identifikation, vanddetektor og kantstyring. Serie=A, mål=10 x 50 x 68 mm, gaffelbredde=30 mm, interface=PNP sluttekontakt/åbner (NO/NC), funktionsprincip = gaffelfotocelle, funktionsprincip optisk = envejs-fotocelle, Strålekarakteristik=divergent, lystype=LED rødt lys, lyspletstørrelse=dia. 1.2 mm lysafgivelse, tilslutning=stik, M8x1-stik, 3-polet, husmateriale=zink, trykstøbning, aktiv flade, materiale=glas, driftsspænding Ub=10...30 VDC, godkendelse/overensstemmelse=CEcULusEACWEEE, mærke = Global
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
