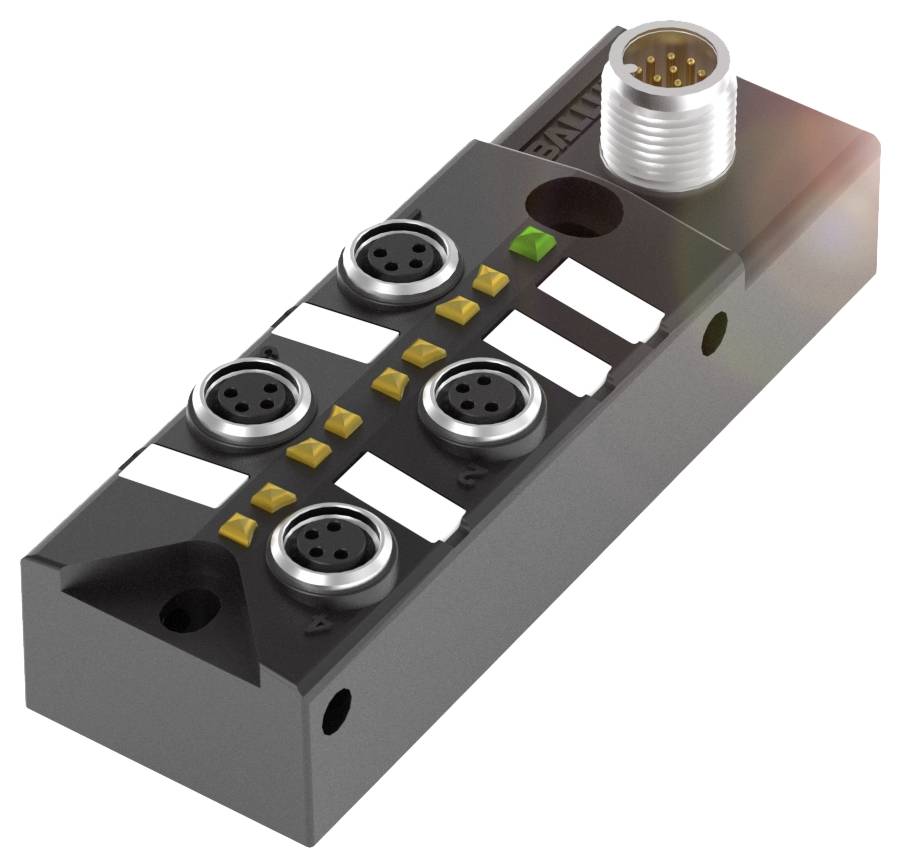

BALLUFF BPI00AC Sensor/aktorbox passiv Multipolfordeler 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Sensor/aktorbox passiv
Antal signalpladser
4
Antal fordelere
4-dobbelt
Type
BPI00AC
Statusvisning
med LED
Datablad (PDF)
Højdepunkter og detaljer
Sensor-/aktuatorbokse
- Driftspændingsvisning: Grøn LED
- Tilslutning (COM 1): M12x1-stik, 12-polet
- Tilslutning til stik: 4x M8x1-bøsning, 4-polet
- Visning af koblingsfunktion: LED gul (8x)
- Signaltype: PNP
Tekniske specifikationer
- Vigtigste kendetegn:Tilslutning (COM 1): M12x1-stik, 12-polet
- Tilslutning til stik: 4x M8x1-bøsning, 4-polet
- Visning af koblingsfunktion: LED gul (8x)
- Udgangsstrøm max. 1.5 A
- Driftsspænding Ub: 10...30 VDC
- Driftspændingsvisning: Grøn LED
- Kapslingsklasse:IP67
- Signaltype: PNP
- Totalstrøm maks.: 1.5 A
- Omgivelsestemperatur -25...80 °C.
- Yderligere egenskaber:
- Leveres: Mærkningsskilte (11x)|hætte (3x)
- Mål 89 x 30 x 26.6 mm
- Fastgørelse M4 (2x)
- Driftsspænding UE DC: 24 V
- Driftsspænding Ub: 10...30 VDC
- Tilspændingsmoment 1.2 Nm ±0.2 (M4)
- Kabinetmateriale: PBT, GF
- Beskyttelsesklasse: IP67, skruet tilstand
- Omgivelsestemperatur -25...80 °C.
- Kontaktmateriale: Bronze (CuSn6), forniklet
- Visning af koblingsfunktion: LED gul (8x)
- Driftsspændingsvisning elektriske egenskaber: LED grøn
- Udgangsstrøm max. 1.5 A
- Isolationsmodstand: ≥ 10 Gohm
- Totalstrøm maks.: 1.5 A
- Tilslutning til stik: 4x M8x1-bøsning, 4-polet
- Kontaktbæremateriale: PBT
- Tilspændingsmoment kabelstik: 0.4 Nm + 0.1 Nm (M8|stikforbinder)
- Støbning: Ja
- Produkttype
Sensor/aktorbox passiv
- Antal signalpladser
4
- Type
BPI00AC
- Antal fordelere
4-dobbelt
- Statusvisning
med LED
- Signaltype
PNP
- Tilslutning
M8 bøsning
- Bredde
89.00 mm
- L
26.60 mm
IP67
- Tilladt strømbelastning per stikplads
1.5 A
- Totalstrøm (enkel tilførsel)
1.5 A
- Maks. temperatur
80 °C
- Min. Temperatur
-25 °C
- Forbindelsestype (fordelerbokse)
M8-bøsning
- Samlet poltal
4
- Produc.-delnr.
BPI00AC
- Indhold
1 stk
- Poltal
4
- H
30.00 mm
- Strømbelastning (total)
1.5 A
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3422722 BALLUFF BPI00AC Sensor/aktorbox passiv Multipolfordeler 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3422722 BALLUFF BPI00AC Sensor/aktorbox passiv Multipolfordeler 1 stk
Beskrivelse
Passive interfaces fra Balluff forbinder sensorer og aktuatorer med styringen. De er særligt velegnede til barske forhold og er ideal, når køle- og smøremidler skal anvendes. Det fuldt støbte hus giver en høj beskyttelsesklasse og en fremragende stød- og vibrationsstyrke. Metalliske skrueindsatser garanterer stikforbindernes nøjagtighed. Tilslutning stikpladser=4x M8x1-bøsning, 4-polet, driftsspændingsvisning=LED grøn, visning koblingsfunktion=LED gul (8x), signaltype=PNP, tilslutning (COM 1)=M12x1-stik, 12-polet, driftsspænding Ub=10...30 VDC, udgangsstrøm maks.=1.5 A, sumstrøm maks.=1.5 A, omgivelsestemperatur=-25...80 °C, beskyttelsesklasse=IP67
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
