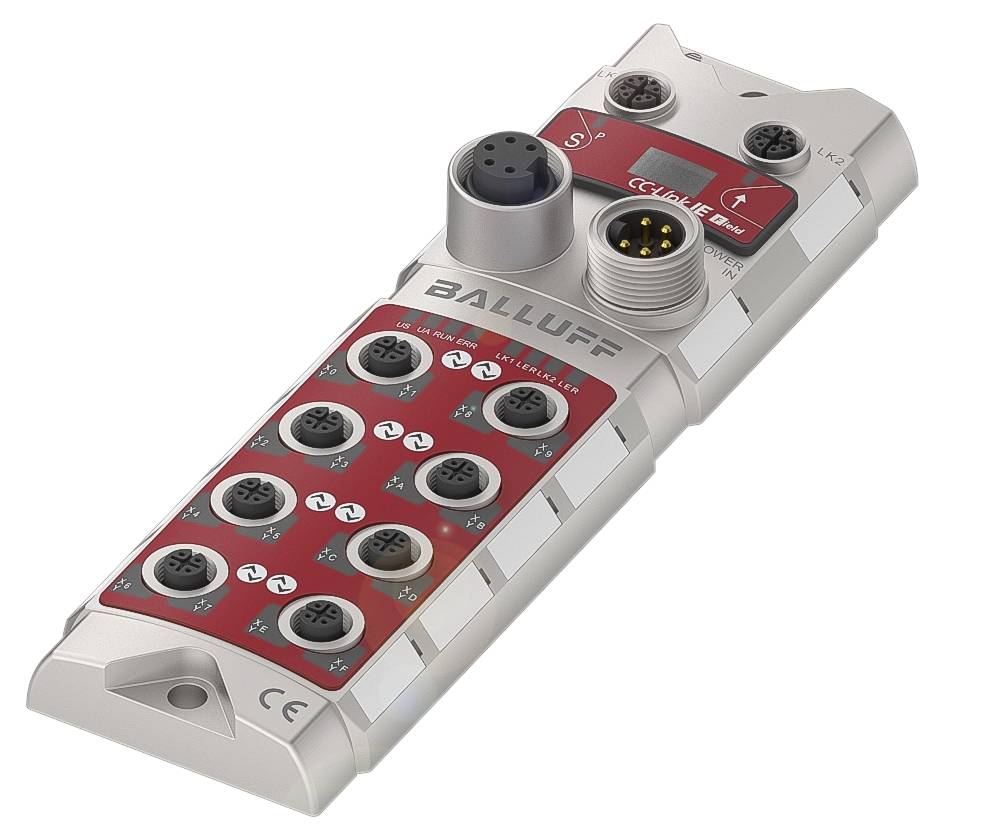

BALLUFF BNI008C Netværksmodul BNI008C 1 stk
Produkttype
Netværksmodul
Type
BNI008C
Min. driftsspænding
18 V/DC
Driftsspænding maks.
30.2 V/DC
Driftsspænding
18 - 30.2 V/DC
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Sensortilbehør
- Driftsspænding Ub: 18...30.2 VDC
- Udgangsstrøm max. 2 A
- Interface CC-Link IE-Field
- Ekstra interface 8 x IO-link
- Port-klasse: Type A.
Vigtig information
Tekniske specifikationer
- Vigtigste kendetegn:Mål: 68 x 37.9 x 224 mm
- Tilslutning (COM 1): M12x1-tilslutning, 8-polet, X-kodet
- Tilslutning (COM 2): M12x1-tilslutning, 8-polet, X-kodet
- Tilslutning (spændingsforsyning I): 7/8"-stik, 5-polet
- Tilslutning (spændingsforsyning OUT) 7/8"-bøsning, 5-polet
- Tilslutning stik: 8x M12x1-tilslutning, 5-polet, A-kodet
- Udgangsstrøm max. 2 A
- Driftsspænding Ub: 18...30.2 VDC
- Digitale udgange: 16x PNP
- Digitale indgange: 16x PNP, type3
- Ind- /udgange kan konfigureres: Ja
- Kabinetmateriale: Trykstøbt zink, forniklet
- IO-link-version: 1.1
- Port-klasse: Type A.
- Interface CC-Link IE-Field
- Kapslingsklasse:IP67
- Totalstrøm UA, aktuator: 9.0 A.
- Totalstrøm US, sensor: 9.0 A.
- Omgivelsestemperatur -5...70 °C.
- Ekstra interface 8 x IO-link
- Yderligere egenskaber:
- Leveres: Mærkeplade (20x)|blindprop M12 (4x)|jordingsbånd|fjederring|Quick guide|skrue M4x6
- Mål 68 x 37.9 x 224 mm
- Fastgørelse: 2-huls skruefastgørelse
- Driftsspænding UE DC: 24 V
- Driftsspænding Ub: 18...30.2 VDC
- MTTF (40 °C): 36 a
- Kabinetmateriale: Trykstøbt zink, forniklet
- EN 60068-2-6, vibration: 5…61 Hz, konstant amplitude 1|mm|61…500 Hz, konstant|acceleration 15 g.
- Beskyttelsesklasse: IP67, skruet tilstand
- Omgivelsestemperatur -5...70 °C.
- Visning af koblingsfunktion: LED gul
- Udgangsstrøm max. 2 A
- Tilslutning til stik: 8x M12x1-tilslutning, 5-polet, A-|kodet
- Visning IO-Link-kommunikation: Grøn LED
- Kontakter, overfladebeskyttelse: Forniklet 2 µm/forgyldt 0.4 µm
- Kabinetskærmning: Ja
- Overfladebeskyttelse: Cu 15 µm|Ni 15 µm
- IO-link-version: 1.1
- IO-link-funktion: Master
- Form: 2 rækker
- Opbevaringstemperatur: -25 ... 70 °C
- Interface CC-Link IE Field V0
- Digitale udgange: 16x PNP
- Digitale indgange: 16x PNP, type3
- Tætningsmateriale: FKM 75
- Tilslutning (spændingsforsyning I): 7/8"-stik, 5-polet
- Tilslutning (COM 1): M12x1-tilslutning, 8-polet, X-kodet
- Visning af dokumentforsyning UA: Grøn LED
- Visning af sensorforsyning US: Grøn LED
- Adresseområdet 0 - 120
- Ind- /udgange kan konfigureres: Ja
- Totalstrøm UA, aktuator: 9.0 A.
- Totalstrøm US, sensor: 9.0 A.
- Tilslutning (COM 2): M12x1-tilslutning, 8-polet, X-kodet
- Tilslutning (spændingsforsyning OUT) 7/8"-bøsning, 5-polet
- Fastgørelse, jordingsbånd: M4
- Port-klasse: Type A.
- Ekstra interface 8 x IO-link
- Omgivelsestemperatur UL maks. 45 °C.
- IO-Link-porte, antal: 8
- Produkttype
Netværksmodul
- Type
BNI008C
- Min. driftsspænding
18 V/DC
- Driftsspænding maks.
30.2 V/DC
- Driftsspænding
18 - 30.2 V/DC
- Tilslutning
Fatning
- Udgange
PNP
IP67
- Indhold
1 stk
- L
68 mm
- Bredde
37.9 mm
- H
224 mm
- Kabinetmateriale
Trykstøbt zink, forniklet
- Overførselshastighed
1 GBit/s
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3418852 BALLUFF BNI008C Netværksmodul BNI008C 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3418852 BALLUFF BNI008C Netværksmodul BNI008C 1 stk
Beskrivelse
For den perfekte tilslutning af i/O-systemer til det åbne, deterministiske high-speed-netværk CC-Link IE/Field har vi udviklet højfunktionelle og -praktisk feltbusmoduler. Denne nye generation har overskygget alt det hidtidige med sine betydelige parametrerings- og diagnosemuligheder. Funktionsprincip=aktiv fordeler, interface=CC-Link IE Field V0, driftsspænding Ub=18...30.2 VDC, tilslutning (COM 1)=M12x1-tilslutning, 8-polet, X-kodet, tilslutning (COM 2)=M12x1-tilslutning, 8-polet, X-kodet, tilslutning (spændingsforsyning I)=7/8"-stik, 5-polet, tilslutning (spændingsforsyning OUT)=7/8"-bøsning, 5-polet, tilslutning stikpladser=8x M12x1-tilslutning, 5-polet, A-kodet, digitale indgange = 16x PNP, type3, digitale udgange = 16x PNP, ind-/udgange kan konfigureres=Ja, udgangsstrøm maks.=2 A, Totalstrøm US, sensor=9.0 A, sumstrøm UA, aktuator=9.0 A, kabinetmateriale=zink, trykstøbning, mål=68 x 37.9 x 224 mm, omgivelsestemperatur=-5...70 °C, beskyttelsesklasse=IP67, ekstra interface=8x IO-link, IO-link version=1.1, port-klasse=type A.
