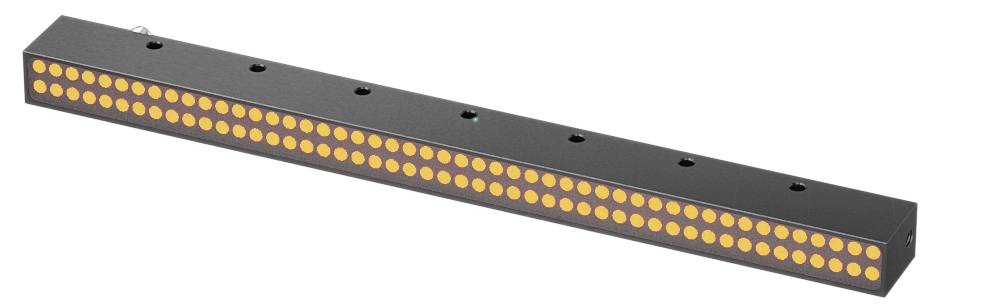

BALLUFF BAE00NY Lys 1 stk (L x B x H) 200 x 13 x 18 mm
Produkttype
Lys
Tilslutning
Stik
Monteringsmåde
Skruefastgørelse
Type
BAE00NY
Indhold
1 stk
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Baluff BAE00NY linje-belysning
- Tilslutning: Stik, M5x0,5-stik, 4-polet, 0.3 m.
- Mål 13 x 18 x 200 mm
- Udførelse: Linje-belysning
- Driftsspænding UE DC: 24 V
- Strømforbrug max.: 290 mA, 710 mA (Boost-tilstand)
Tekniske specifikationer
- Vigtigste kendetegn:Mål: 13 x 18 x 200 mm
- Udstrålingsvinkel: 115 ° x 35 °
- Tilslutning: Stik, M5x0,5-stik, 4-polet, 0.3 m.
- Udførelse: Linje-belysning
- Lysstyrke (0.1 m): 7150 lux
- 15100 lux (Boost-tilstand)
- Driftsspænding UE DC: 24 V
- Driftstype: Normal (konstant drift)
- Boost (kontinuerlig drift med køling)
- Digitale indgange: Trigger
- Lysflade 195 x 10 mm
- Lystype: LED rødt lys
- Materiale: Anodiseret aluminium, sort
- Glas
- Beskyttelsesklasse: IP54
- Strømforbrug max.: 290 mA, 710 mA (Boost-tilstand)
- Omgivelsestemperatur -10...55 °C.
- Bølgelængde: 617 nm
- Yderligere egenskaber:
- Udførelse: Linje-belysning
- Medfølger: Linjelys|forbindelsesledning M5 på M12
- Anvendelse: Til vision-sensorer BvS
- Mål 13 x 18 x 200 mm
- Fastgørelse: Skruer
- Driftsspænding UE DC: 24 V
- Tilslutning: M5x0,5-stik, 4-polet, A-kodet
- Polaritetsbeskyttelse: Ja
- MTTF (40 °C): 456 a
- Tilslutningstype: Stikforbinder, 0.3 m
- Kabellængde L 0.3 m.
- Kabinetmateriale: Aluminium, eloxeret, sort|glas
- Beskyttelsesklasse: IP54
- Omgivelsestemperatur -10...55 °C.
- Antal ledere: 4
- Ledertværsnit: 0.34 mm²
- Første indstilling: nej
- Lystype: LED rødt lys
- Bølgelængde: 617 nm
- Led-gruppe i henhold til IEC 62471: Fri gruppe
- Driftstype: Normal (konstant drift)|boost (kontinuerlig drift med køling)
- Indgangsfunktion: Driftstilstand normal/boost|emitter til/fra
- Strømforbrug max.: 290 mA, 710 mA (Boost-tilstand)
- Overfladebeskyttelse mekaniske egenskaber: Eloxeret, sort
- Digitale indgange omgivelsesbetingelser: Trigger
- Udstrålingsvinkel: 115 ° x 35 °
- Lysflade 195 x 10 mm
- Lysstyrke (0.1 m): 7150 lux|15100 lux (boost-tilstand)
- Produkttype
Lys
- Tilslutning
Stik
- Type
BAE00NY
- Indhold
1 stk
- Monteringsmåde
Skruefastgørelse
- L
200 mm
- Bredde
13 mm
- H
18 mm
- Dim.
(L x B x H) 200 x 13 x 18 mm
- Materiale
Aluminium, eloxeret
Glas
IP54
- Kabellængde
0.3 m
- Aksellængde
617 nm
- Tilslutning
M5
- Driftsspænding
24 V/DC
- Ledningstværsnit (sensor-/aktor-forkabling)
0.34 mm²
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3416364 BALLUFF BAE00NY Lys 1 stk (L x B x H) 200 x 13 x 18 mm
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3416364 BALLUFF BAE00NY Lys 1 stk (L x B x H) 200 x 13 x 18 mm
Beskrivelse
Når den er indsat som sidebelysning, genererer vores linjebelysninger skygger for at kontrollere egenskaber. Den direkte belysning muliggør en oplysning af synsfeltet. Derudover opnås en ensartet belysning uden blanke steder. Belysningen får du i forskellige størrelser. Du kan vælge mellem varianter med rødt lys, hvidt lys og infrarød. Tilslutning=stikforbinder, M5x0,5-stik, 4-polet, 0.30 m, udførelse=linje-belysning, mål=13 x 200 x 18 mm, driftsspænding UE DC=24 V, strømforbrug max.=290 mA, 710 mA (Boost-tilstand), driftstype=normalboost, digitale indgange=trigger, materiale=anodiseret aluminium, sort glas, lysflade=195 x 10 mm, lystype=LED rødt lys, bølgelængde=617 nm, lysstyrke (0.1 m)=7150 lux 15100 lux (Boost-tilstand), udstrålingsvinkel=115° x 35 °, omgivelsestemperatur=-10...55 °C, godkendelse/overensstemmelse=CEEACWEEE, beskyttelsesklasse=IP54
