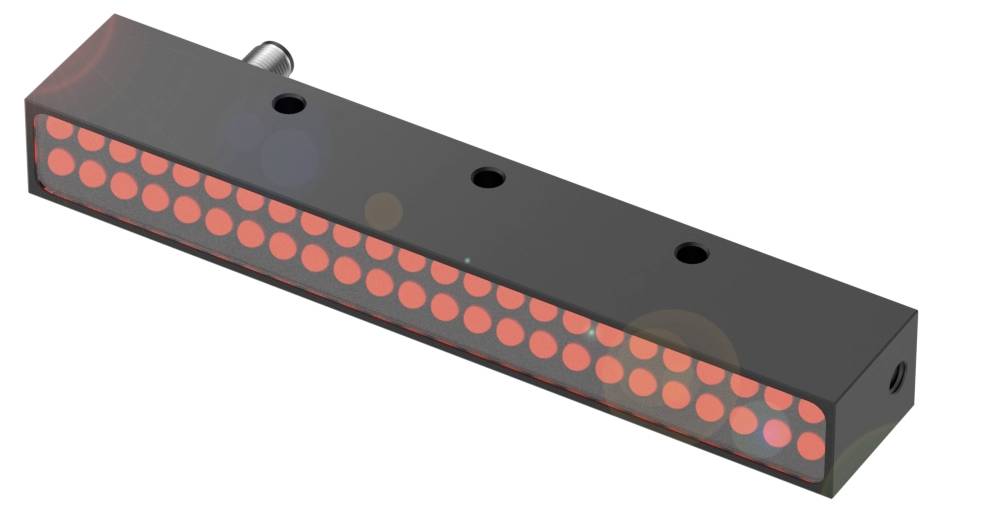

BALLUFF BAE00NT Lys 1 stk (L x B x H) 100 x 13 x 18 mm
Produkttype
Lys
Tilslutning
Stik
Monteringsmåde
Skruefastgørelse
Type
BAE00NT
Indhold
1 stk
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Baluff BAE00NT linje-belysning
- Tilslutning: Stik, M5x0,5-stik, 4-polet, 0.3 m.
- Mål 13 x 18 x 100 mm
- Udførelse: Linje-belysning
- Driftsspænding UE DC: 24 V
- Strømforbrug max.: 170 mA, 375 mA (Boost-tilstand)
Tekniske specifikationer
- Vigtigste kendetegn:Mål: 13 x 18 x 100 mm
- Udstrålingsvinkel: 75 ° x 30 °
- Tilslutning: Stik, M5x0,5-stik, 4-polet, 0.3 m.
- Udførelse: Linje-belysning
- Lysstyrke (0.1 m): 6400 lux
- 13500 lux (Boost-tilstand)
- Driftsspænding UE DC: 24 V
- Driftstype: Normal (konstant drift)
- Boost (kontinuerlig drift med køling)
- Digitale indgange: Trigger
- Lysflade 95 x 10 mm
- Lystype: LED rødt lys
- Materiale: Anodiseret aluminium, sort
- Glas
- Beskyttelsesklasse: IP54
- Strømforbrug max.: 170 mA, 375 mA (Boost-tilstand)
- Omgivelsestemperatur -10...55 °C.
- Bølgelængde: 617 nm
- Yderligere egenskaber:
- Udførelse: Linje-belysning
- Medfølger: Linjelys|forbindelsesledning M5 på M12
- Anvendelse: Til vision-sensorer BvS
- Mål 13 x 18 x 100 mm
- Fastgørelse: Skruer
- Driftsspænding UE DC: 24 V
- Tilslutning: M5x0,5-stik, 4-polet, A-kodet
- Polaritetsbeskyttelse: Ja
- MTTF (40 °C): 456 a
- Tilslutningstype: Stikforbinder, 0.3 m
- Kabellængde L 0.3 m.
- Kabinetmateriale: Aluminium, eloxeret, sort|glas
- Beskyttelsesklasse: IP54
- Omgivelsestemperatur -10...55 °C.
- Antal ledere: 4
- Ledertværsnit: 0.34 mm²
- Første indstilling: nej
- Lystype: LED rødt lys
- Bølgelængde: 617 nm
- Led-gruppe i henhold til IEC 62471: Fri gruppe
- Driftstype: Normal (konstant drift)|boost (kontinuerlig drift med køling)
- Indgangsfunktion: Driftstilstand normal/boost|emitter til/fra
- Strømforbrug max.: 170 mA, 375 mA (Boost-tilstand)
- Overfladebeskyttelse mekaniske egenskaber: Eloxeret, sort
- Digitale indgange omgivelsesbetingelser: Trigger
- Udstrålingsvinkel: 75 ° x 30 °
- Lysflade 95 x 10 mm
- Lysstyrke (0.1 m): 6400 lux|13500 lux (boost-tilstand)
- Produkttype
Lys
- Tilslutning
Stik
- Type
BAE00NT
- Indhold
1 stk
- Monteringsmåde
Skruefastgørelse
- L
100 mm
- Bredde
13 mm
- H
18 mm
- Dim.
(L x B x H) 100 x 13 x 18 mm
- Materiale
Aluminium, eloxeret
Glas
IP54
- Kabellængde
0.3 m
- Aksellængde
617 nm
- Tilslutning
M5
- Driftsspænding
24 V/DC
- Ledningstværsnit (sensor-/aktor-forkabling)
0.34 mm²
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3416352 BALLUFF BAE00NT Lys 1 stk (L x B x H) 100 x 13 x 18 mm
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3416352 BALLUFF BAE00NT Lys 1 stk (L x B x H) 100 x 13 x 18 mm
Beskrivelse
Når den er indsat som sidebelysning, genererer vores linjebelysninger skygger for at kontrollere egenskaber. Den direkte belysning muliggør en oplysning af synsfeltet. Derudover opnås en ensartet belysning uden blanke steder. Belysningen får du i forskellige størrelser. Du kan vælge mellem varianter med rødt lys, hvidt lys og infrarød. Tilslutning=stikforbinder, M5x0,5-stik, 4-polet, 0.30 m, udførelse=linje-belysning, mål=13 x 100 x 18 mm, driftsspænding UE DC=24 V, strømforbrug max.=170 mA, 375 mA (Boost-tilstand), driftstype=normalboost, digitale indgange=trigger, materiale=anodiseret aluminium, sort glas, lysflade=95 x 10 mm, lystype=LED rødt lys, bølgelængde=617 nm, lysstyrke (0.1 m)=6400 lux 13500 lux (Boost-tilstand), udstrålingsvinkel=75° x 30 °, omgivelsestemperatur=-10...55 °C, godkendelse/overensstemmelse=CEEACWEEE, beskyttelsesklasse=IP54
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
