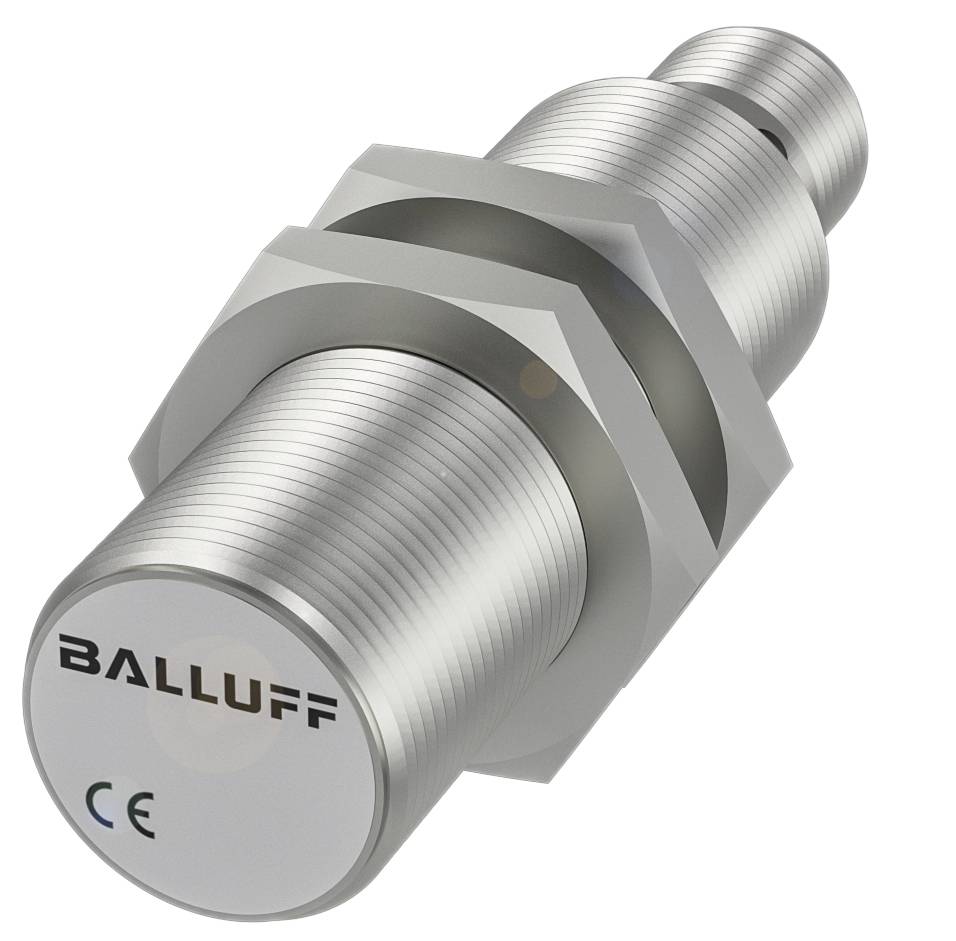

BALLUFF Afstandssensor Induktiv BAW002F BAW002F M18 x 1 Flugter med IO-Link (Ø x H) 18 mm x 65 m Piece
EAN:
Fremstillingsnr.
Artikel nr.:
Emballage-type
Piece
Produkttype
Afstandssensor
Driftsspænding maks.
30.0 V
Udgange
IO-Link
Variant
Induktiv
Datablad (PDF)
Højdepunkter og detaljer
Kapacitive - Nærhedsafbryder
- Mål: Dia. 18 x 65 mm
- Konstruktion M18x1
- Flugtende indbygning
- Rækkevidde 1...5 mm
- Interface: IO-Link 1.1
- 10-bit
Tekniske specifikationer
- Vigtigste kendetegn: Mål: Dia. 18 x 65 mm
- Aktiv flade, materiale: PBT
- Tilslutning: Stik, M12x1-stik, 3-polet
- Udgangskarakteristik: Faldende ved nærmelse
- Konstruktion M18x1
- Driftsspænding Ub: 18...30 VDC
- Flugtende indbygning
- Kabinetmateriale: Messing, forniklet
- Grænsefrekvens –3 dB: 500 Hz
- Linearitetsafvigelse max.: ±120 µm
- Rækkevidde 1...5 mm
- Interface: IO-Link 1.1
- 10-bit
- Kapslingsklasse:IP67
- Omgivelsestemperatur -10...70 °C.
- Repeterbarhed efter BWN: ±10 µm
- Yderligere egenskaber:
- Mål: Dia. 18 x 65 mm
- Driftspændingsvisning: nej
- Driftsspænding UE DC: 24 V
- Mærkeisolationsspænding UI: 250 V AC
- Driftsspænding Ub: 18...30 VDC
- Restripplespænding maks. (% af UE): 15 %
- Beskyttelsesklasse: II
- Tilslutning: M12x1-stik, 3-polet, A-kodet
- Kortslutningsbeskyttelse: Ja
- Polaritetsbeskyttelse: Ja
- Beskyttet mod ombytningsmulighed: Ja
- MTTF (40 °C): 640 a
- Aktiv flade, materiale: PBT
- Tilspændingsmoment 25 Nm
- Størrelse M18x1
- Fastgørelseslængde 50.5 mm
- Indbygning: Kan indbygges i niveau
- Kabinetmateriale: Messing, forniklet
- EN 60068-2-27, stød: Halvsinus, 30 gn, 11 ms
- EN 60068-2-6, vibration: 55 Hz, amplitude 1 mm, 3x30 min.
- Kapslingsklasse:IP67
- Omgivelsestemperatur -10...70 °C.
- Tilsmudsningsgrad: 3
- Tomgangsstrøm IO maks. ved UE: 18 mA
- Måleområde 1...5 mm
- Interface: IO-link 1.1|10 bit
- Grænsefrekvens –3 dB: 500 Hz
- Linearitetsafvigelse max.: ±120 µm
- Linearitetsområde SL: 1...5 mm
- Temperaturdrift max. fra slutværdien: ±5.0 %
- Repeterbarhed efter BWN: ±10 µm
- Udgangskarakteristik: Faldende ved nærmelse
- Funktionsindikering elektriske egenskaber: Justeringsvisning
- Emballage-type
Piece
- Produkttype
Afstandssensor
- Type
BAW002F
- Min. driftsspænding
18.00 V
- Driftsspænding maks.
30.0 V
- Driftsspænding
18.00 - 30.0 V
- Udgange
IO-Link
- Kontaktfrekvens
500 Hz
- Variant
Induktiv
- Tilslutning
M18
- Indbygningstype
Flugter med
- Størrelse
M18 x 1
- Materiale-egenskaber
Forniklet
- Kabinetmateriale
Messing
IP67
- Min. Temperatur
-10 °C
- Maks. temperatur
70 °C
- L
65.00 mm
- H
65 m
- (Ø)
18 mm
- Dim.
(Ø x H) 18 mm x 65 m
- Nominel spænding
24 V
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3416826 BALLUFF Afstandssensor Induktiv BAW002F BAW002F M18 x 1 Flugter med IO-Link (Ø x H) 18 mm x 65 m Piece
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3416826 BALLUFF Afstandssensor Induktiv BAW002F BAW002F M18 x 1 Flugter med IO-Link (Ø x H) 18 mm x 65 m Piece
Beskrivelse
Vores induktive afstandssensorer BAW måler forskellige positioner og afstande og kan også skelne mellem forskellige materialevarianter. Du kan arbejde berøringsfrit, er derfor slidfri og udmærker sig ved en lang levetid. Din teachfunktion er udstyret med et indstilleligt linearitetsområde, hvilket muliggør was hurtig ibrugtagning ved den første installation, og sikrer lave stilstandtider ved sensorvask. Takket være de mange forskellige udformninger kan de induktive afstandssensorer nemt integreres i enhver applikation. Vigtige indsatsområder omfatter overvågning af bevægelser i maskinens følelses-, strans- eller spændeanordninger eller registrering af ubalancer og udvidelser af akser. De induktive afstandssensorer giver et absolut analogt spændings-, strøm- eller IO-link-signal. Mål = dia. 18 x 65 mm, konstruktion = M18x1, indbygning = i niveau, rækkevidde = 1...5 mm, interface = IO-Link 1.1 10-bit, udgangskarakteristik = faldende ved nærmelse, grænsefrekvens -3 dB = 500 Hz, gentagelsesnøjagtighed iht. BWN = ±10 µm, linearitetsmax. = ±120 µm, kabinetmateriale =, forniklet, aktiv flade, materiale = PBT, tilslutning = stik, M12x1-stik, 3-polet, driftsspænding Ub = 18...30 VDC, omgivelsestemperatur = -10...70 °C, beskyttelsesklasse = IP67, CE, UKCA, cULus, WEE
