Arduino Smart-Industry-Kit AFX0175337396 PLC-kommunikationsmodul 12 V/DC, 24 V/DC
EAN:
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Weidmüller I/O-systemer
- Dual Core-regnepower til hurtig signalbehandling og samtidig netværkskommunikation
- Berøringsfri objektregistrering: Registrerer metalobjekter præcist og fuldstændig slidfri
- Triple-Connectivity via integreret Wi-Fi, Bluetooth Low Energy (BLE) og Ethernet
- Fire højtydende relæ-kontakter (op til 10 A)
- Stabiliseret 24V-forsyning for en fejlfri drift
- Enkel montering på DIN-skinne
- Dobbelt programmeringsverden: Fuld kompatibilitet med Arduino ide (C+) samt SPS-sprog (IEC 61131-3)
- Optisk feedback-system: Øjeblikkelig tilstandsvisualisering via de robuste industrielle 24V-LED'er
- IoT & Cloud ready
- Kan udvides med 8 multifunktionelle indgange til yderligere sensorer eller taster
Tekniske specifikationer
- Centralenhed: Arduino Opta WiFi (8 indgange, 4 relæudgange 10A)
- Sensorer: Induktiv (M8), koblingsafstand 1,5mm, PNP-sluttekontakt
- Strømforsyning 230 V AC input/24 V DC output (12 W)
- Kommunikation: Wi-Fi, Ethernet, BLUETOOTH LE, USB-C.
- Montering: Din-skinne (din-rail 35mm)
- Type
Smart-Industry-Kit
- Produkttype
PLC-kommunikationsmodul
- Antal udgange max.
4
- Antal indgange max.
8
- Antal I/O
12
- Antal relæ-udgange max.
4
- Antal analoge indgange max.
8
- Antal digitale indgange max.
8
- Driftsspænding
12 V/DC
24 V/DC
- Realtidsur
Ja (integreret)
- Flashhukommelse
16 MB
- Produc.-delnr.
AFX0175337396
- Interfaces
Ethernet
RS485
WiFi
Bluetooth®
USB-C
IP20
- Takt-frekvens
480 MHz
- Maks. omgivelsestemperatur
+55 °C
- Min. omgivelsestemperatur
-20 °C
- Timer
Ja (integreret)
Dokumenter og downloads
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3730891 Arduino Smart-Industry-Kit AFX0175337396 PLC-kommunikationsmodul 12 V/DC, 24 V/DC
Beskrivelse
Smart-Smart-Industry-kit er en afstemt systemløsning til berøringsfri objektregistrering, processtyring og fjernovervågning. Baseret på den effektive Arduino Opta WiFi Micro-SPS muliggør dette sæt direkte broanslag mellem fysisk sensorik og digitale IIoT-anvendelser (Industrial Internet of Things).
Sættet har en robust 24V-infrastruktur til indbygning på standard-din-skinner (din-rail) og egner sig ideelt til ideal-typing, uddannelse og industrielle styringer.
Centrale egenskaber:
- Intelligent styring: Arduino Opta WiFi med Dual-Core-processor (STM32H747XI) tillader programmering i C++ (Arduino ide) eller som ekstraudstyr i henhold til IEC 61131-3 (SPS-sprog).
- Præcis detektion: Den induktive Contrinex M8 nærhedssensor (PNP, flugtende) registrerer metalliske objekter pålideligt og slidfrit.
- Komplette tilslutningsmuligheder: Integreret WLAN, Bluetooth Low Energy og Ethernet giver mulighed for realtids-dataoverførsel i Cloud eller til lokale dashboards.
- Industristandard-strømforsyning: Den højeffektive finder 78.12 switch-mode-strømforsyning giver en stabiliseret 24V DC spænding for permanent drift.
- Visuel statuskontrol: To industrielle LED-signallamper (rød/grøn) giver klar optisk tilbagemelding om anlæggets status direkte på kontaktskabet.
Anvendelsesområder:
Produktionsovervågning: Tælling af komponenter og tidsmåling.
- Overvågning af tilstanden (Condition Monitoring): Fjernovervågning af maskindriftstider og fejlmeldinger.
Automatisering: Styring af transportbånd, porte eller enkle produktionstrin med Cloud-forbindelse.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Sættet har en robust 24V-infrastruktur til indbygning på standard-din-skinner (din-rail) og egner sig ideelt til ideal-typing, uddannelse og industrielle styringer.
Centrale egenskaber:
- Intelligent styring: Arduino Opta WiFi med Dual-Core-processor (STM32H747XI) tillader programmering i C++ (Arduino ide) eller som ekstraudstyr i henhold til IEC 61131-3 (SPS-sprog).
- Præcis detektion: Den induktive Contrinex M8 nærhedssensor (PNP, flugtende) registrerer metalliske objekter pålideligt og slidfrit.
- Komplette tilslutningsmuligheder: Integreret WLAN, Bluetooth Low Energy og Ethernet giver mulighed for realtids-dataoverførsel i Cloud eller til lokale dashboards.
- Industristandard-strømforsyning: Den højeffektive finder 78.12 switch-mode-strømforsyning giver en stabiliseret 24V DC spænding for permanent drift.
- Visuel statuskontrol: To industrielle LED-signallamper (rød/grøn) giver klar optisk tilbagemelding om anlæggets status direkte på kontaktskabet.
Anvendelsesområder:
Produktionsovervågning: Tælling af komponenter og tidsmåling.
- Overvågning af tilstanden (Condition Monitoring): Fjernovervågning af maskindriftstider og fejlmeldinger.
Automatisering: Styring af transportbånd, porte eller enkle produktionstrin med Cloud-forbindelse.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- Indgang: 8x konfigurerbar digital / analog (0-10 V) indgang
- Udgang: 4x relæer (250 V AC - 10 A)
- Processor: STM32H747XI Dual ARM® Cortex®: Cortex -M7-kerne op til 480 MHz & Cortex -M4-kerne op til 240 MHz
- Tilslutning: Understøttelse af 10/100 Ethernet (TCP/IP eller Modbus TCP), USB-C, Wi-Fi + Bluetooth® Low Energy (kun Opta WiFi), RS485 halv dupleks (kun Opta RS485 og Opta WiFi)
- Hukommelse: 1 MB RAM (programmering), 2 MB intern + 16 MB Flash QSPI
- RTC: Typisk 10 dages energibevaring ved 25 °C, NTP-synkronisering mulig via Ethernet
- IP-beskyttelse: IP20
- Programmering
- Sprog: Arduino programmeringssprog via IDE / IEC-61131-3 som option: Kontaktplan (KOP), funktionsblokdiagram (FUP), processprog (SFC), struktureret tekst (ST), anvisningsliste (AWL)
- Sikkerhed: ATECC608B som sikkert element
- Forsyningsspænding: 12...24 V DC
- Driftstemperatur: -20 °C til +50 °C (-4 °F til 122 °F)

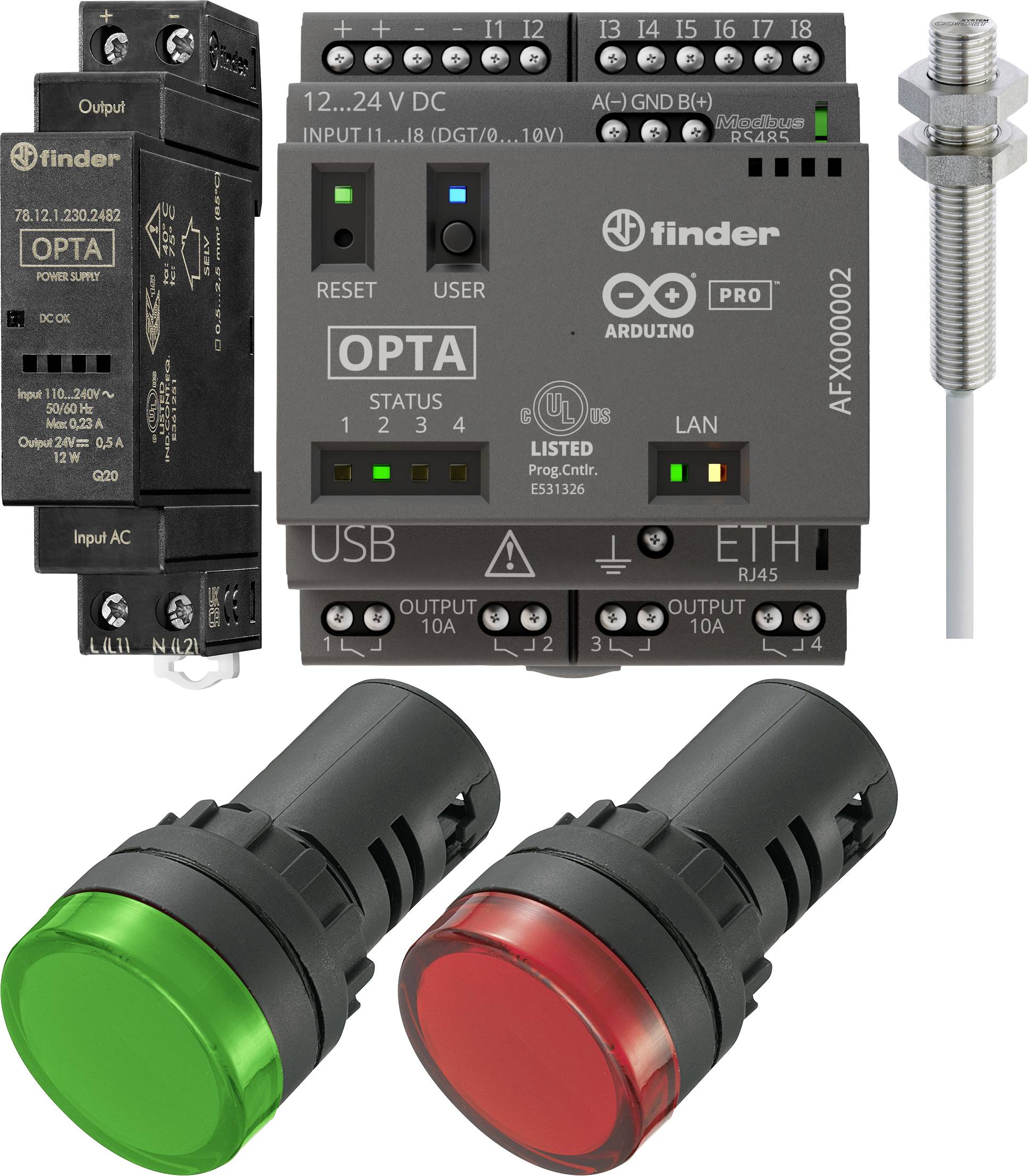

Inkluderet i leveringen
- Arduino Opta WiFi AFX00002
- Finder 78.12.1.230.2482 strømforsyning til din-skinne
- Contrinex induktiv sensor M8 i flugt PNP DW-ad-703-M8-bas
- TRU Components LED-signallampe, grøn, 24 V/DC
- TRU Components LED-signallampe rød 24 V/DC
Tip
Vær opmærksom på, at dette kit er de tekniske kernekomponenter. For at sikre en øjeblikkelig ibrugtagning skal der derudover bruges individuelt installationsmateriale (medfølger ikke). Til professionel opbygning anbefaler vi:
- Forbindelseskabel: Fleksibel styreledning/litzetråd (0,75 mm²) til intern kabelføring af 24 V-komponenter.
- Tilslutningstilbehør: Kabelsko til sikre skrueforbindelser.
- Strømtilslutning: Et netkabel (230 V) til strømforsyning af din-skinne-strømforsyningen.
- Montering: En standard-din-skinne (35 mm) til stabil fastgørelse af alle komponenter.
