Name: Anybus ABC4011 ABC4011 Interface-konverter Ethernet/IP, Modbus-TCP, Gateway, Industrial Ethernet Antal indgange: 4 x Ant
Brand: Anybus
SKU: 2637478
Availability: BackOrder

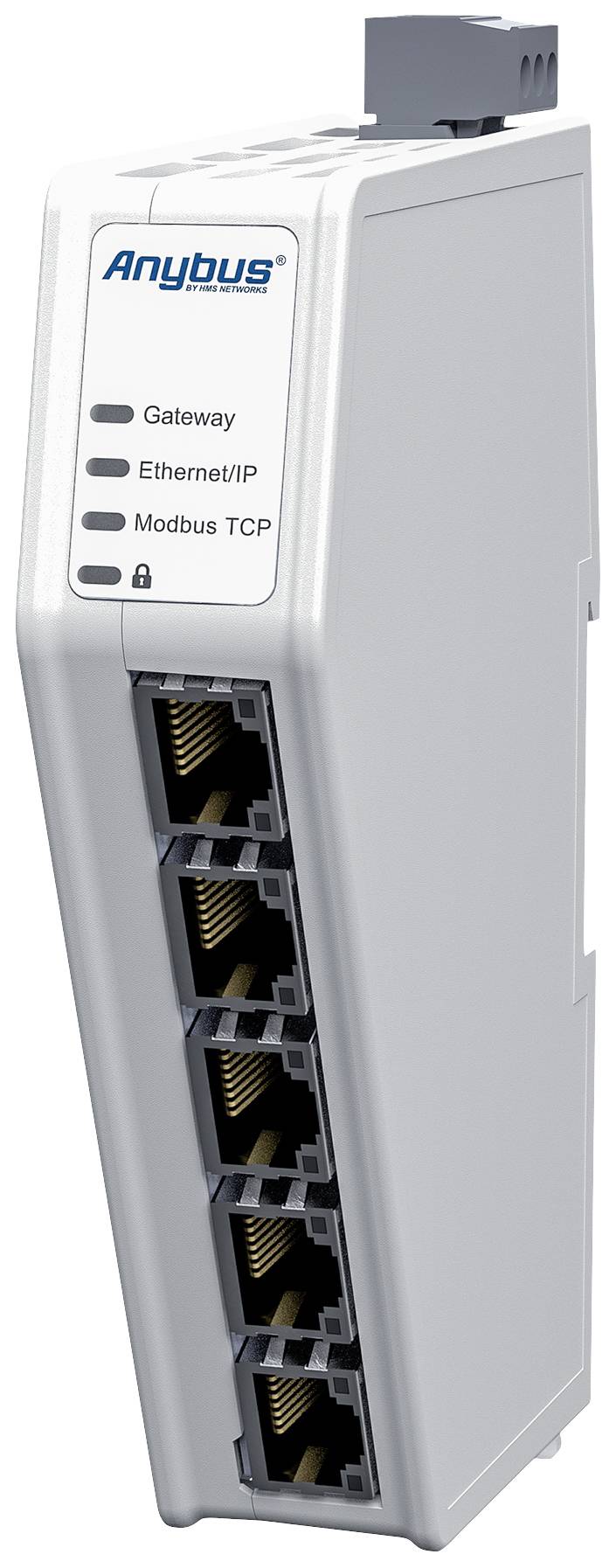

Industri-gateway-enhed med fem netværkstilslutninger. På forsiden sidder indikatorerne 'Gateway', 'Ethernet/IP' og 'Modbus TCP'.

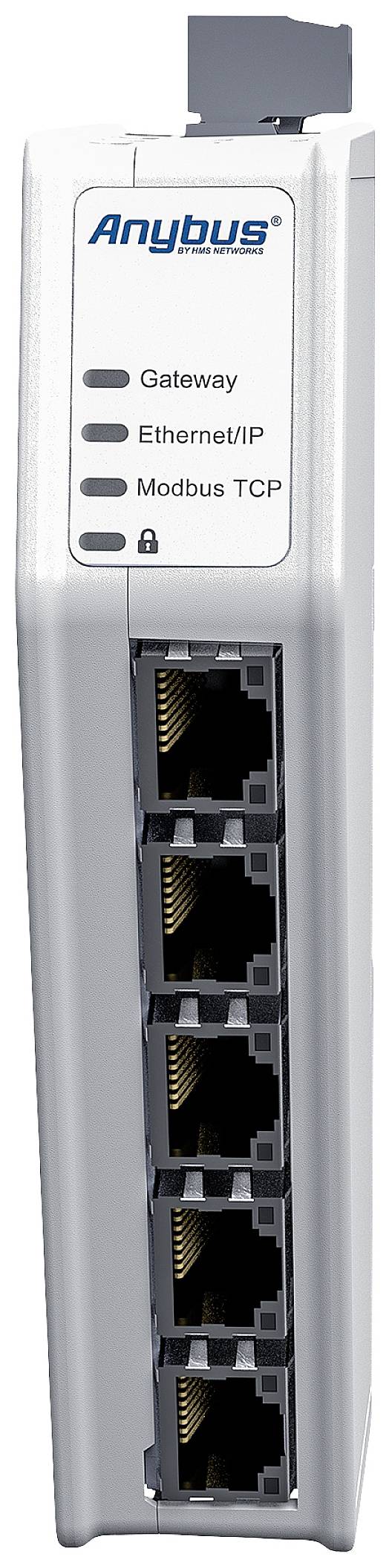

En industriel netværks-gateway-adapter med flere Ethernet-porte og indikatorer for gateway, Ethernet/IP og Modbus TCP.

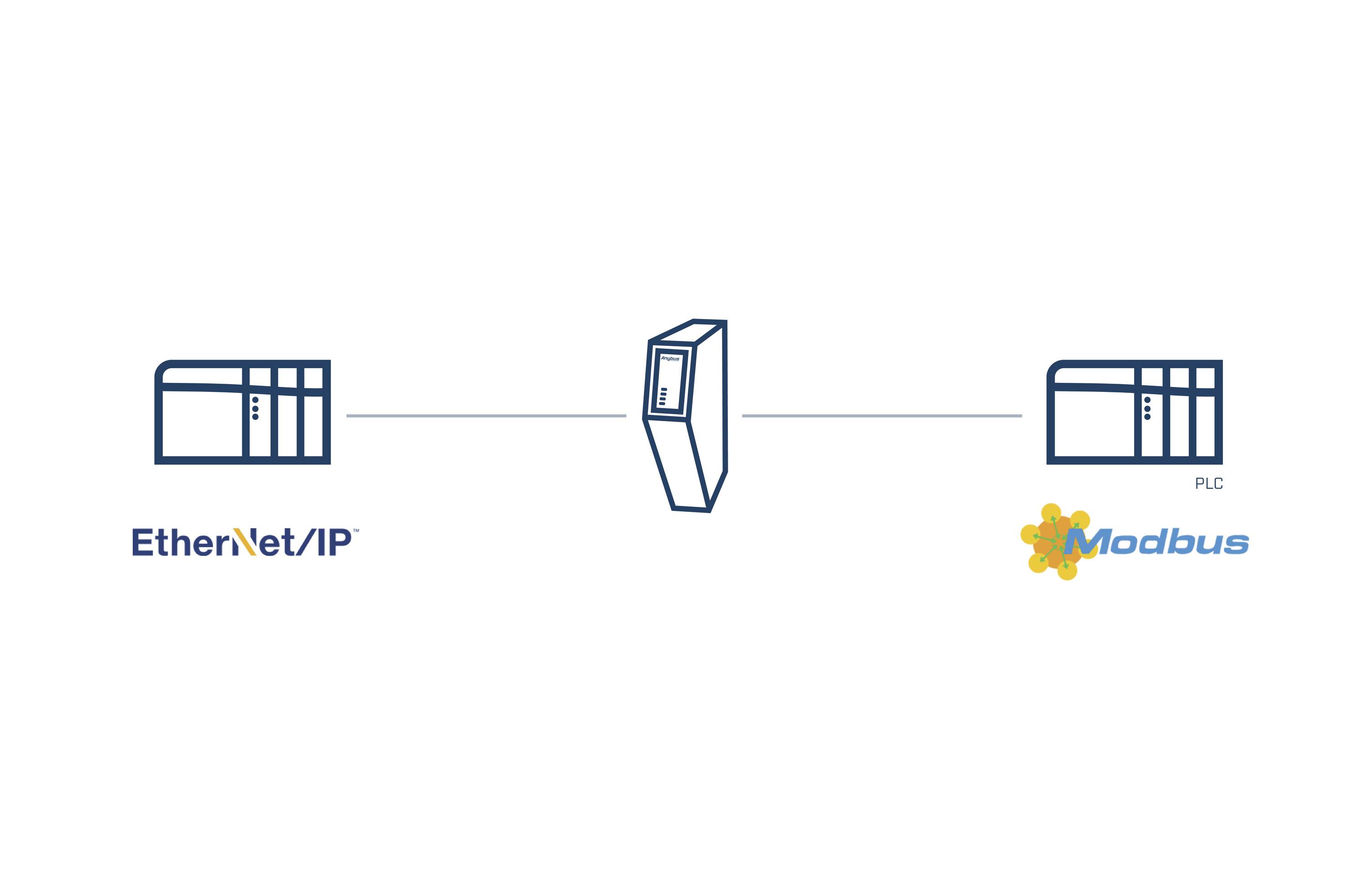

Skematisk fremstilling af et netværk: Et enhed til venstre med "EtherNet/IP", et enhed til højre med "Modbus", forbundet gennem en central gateway.

1/3

Datablad (PDF)

Levering man. 19. okt.

Antal

stk.

Total (4.872,00 kr. / stk.r)

4.872,00 kr.

ekskl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Grænseflade-moduler

Øjeblikkelig dataoverførsel
Hardware-accelereret konvertering (byte swap)

Tekniske specifikationer

Mål (L x B x H) med seriel tilslutning og netstik: 98 x 27 x 144 mm
Nettovægt: 150 g
Knapper og kontakter: Reset-knap og sikkerhedskontakt
Led'er: Statusvisning for gateway'en samt til netværk 1 og netværk 2
IP beskyttelsesklasse IP: IP20
KABINETMATERIALE: PC ABS, UL 94 VO
Montering: Din-skinne (35 * 7,5/15)
MILJØ
Driftstemperatur -25 til 70 °C.
Opbevaringstemperatur: 40 til 85° C.
Relativ luftfugtighed 0-95%, ikke-kondenserende
Indbygningshøjde: Op til 2.000 m.
STRØMFORSYNING
Indgangsspænding: 12 - 30 VDC
Strømforbrug: Typiske værdier: 160 mA ved 24 V, maks. 400 mA ved 12 V.
Nettilslutning: 3-polet skrueklemmetilslutning
Beskyttelse: Beskyttelse mod forkert polaritet og kortslutning
ETHERNET-STIK
Tilslutninger 2+2 x Ethernet
Isolering: Galvanisk adskillelse
Bithastighed 10/100 Mbit/s fuld dupleks
Stik RJ45
Switch: Dual port cut-through switch
ETHERNET/IP
Driftstype: Adapter (slave)
Meddelelser: Implicit og eksplicit
Maks. Antal scannerforbindelser: 1 indgang/udgang ("Exclusive owner"-forbindelse) 3 "lister only"- eller "input only"-forbindelser
Indgangsdatastørrelse 1.448 byte (med "Large forward open")
Udgangsdatastørrelse: 1.448 byte (med "Large Forward open")
Netværksredundans: Device Level ring (DLR), beacon-based
Quick Connect: Klasse B.
Minimal cyklustid: 1 ms til Class-1-forbindelser, 100 ms til Class-3-forbindelser
EDS-fil: Tilgængelig
MODBUS TCP
Driftstype: Server
Maks. Antal forbindelser: 4
Indgangsdatafilen: 1 500 byte
Udgangsdata: 1 500 byte
CERTIFICERINGER OG STANDARDER
UL: CULUSfile number E214107
CE: 2014/30/EU
KC: R-R-ABJ-COMMUNICATOR
EMC: EN 61000-6-2, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-6-4, EN 55032
Miljø: IEC 60068-2-1 AB, IEC 60068-2-2 BB, IEC 60068-2-1 AB, IEC 60068-2-2 BB, IEC 60068-2-14 NB, IEC 60068-2-30 DB, IEC 60068-2-78 Cab, IEC 60068-2-78 Cab
Vibration og stød: IEC 60068 -2-27, IEC 60068-2-6
Bortskaffelse: WEE
KONFIGURATION
Konfigurationssoftware: Webbaseret konfiguration
Konfigurationstilslutninger: Dedikeret 10/100 Mbit/s RJ45 Ethernet-konfigurationstilslutning og yderligere Ethernet-porte
SIKKERHED
Sikker opkørsel (Secure båd): Sikrer software-autenticitet
Sikkerhedskontakt: Fysisk kontakt, der aktiverer/deaktiverer adgangen til det webbaserede konfigurationsinterface

Produkttype: Interface-konverter

Interfaces: Ethernet/IP
Modbus-TCP
Gateway
Industrial Ethernet

Type: ABC4011

Driftsspænding: 24 V/DC

Maks. driftstemperatur: 70 °C

Min. driftstemperatur: -25 °C

Driftsspænding (detaljer): 12-30 VDC

Driftstemperatur: -25 til 70 °C

Antal I/O: 4

Antal indgange: 4 x

Antal udgange: 4 x

Dim.: (B x H) 27 mm x 144 mm

Maks. strømforbrug: 400 mA

H: 144 mm

Bredde: 27 mm

Produc.-delnr.: ABC4011

Strømforbrug:: 160 mA

UKCA: Ja

Emballage uden plast: Emballage uden plastic

Dokumenter og downloads

Datablad

Datablad 2637478 Anybus ABC4011 ABC4011 Interface-konverter Ethernet/IP, Modbus-TCP, Gateway, Industrial Ethernet Antal indgange: 4 x Ant

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2637478 Anybus ABC4011 ABC4011 Interface-konverter Ethernet/IP, Modbus-TCP, Gateway, Industrial Ethernet Antal indgange: 4 x Ant

Information

Information 2637478 Anybus ABC4011 ABC4011 Interface-konverter Ethernet/IP, Modbus-TCP, Gateway, Industrial Ethernet Antal indgange: 4 x Ant

Beskrivelse

Anybus Communicator Ethernet/IP adapter - Modbus TCP server er en industriel protokolkonverter, der gør det muligt uden problemer at udveksle data mellem Ethernet/IP- og Modbus-TCP-netværk.

Anybus Communicator sikrer en pålidelig, sikker og hurtig dataoverførsel mellem forskellige industrielle Ethernet- og feltbus-netværk. Denne stand-alone-gateway er nem at tage i brug og muliggør en transparent dataudveksling mellem SPSer, så du med minimale ændringer af softwaren også kan integrere ældre smalsporsapparater i moderne industrielle netværk.

Anybus Communicator er baseret på den gennemprøvede Anybus NP40-netværksprocessor, som udmærker sig ved netværkskonformitet, høj ydeevne og pålidelighed. Ved dataudveksling mellem SPSer i forskellige netværk er det muligt at foretage en meget hurtig dataoverførsel med op til 1500 byte i hver retning, hvilket opfylder was de fleste krav til aktuelle og fremtidige skatteapplikationer.
Ibrugtagningen klares hurtigt takket være den intuitive konfiguration, den letforståelige dokumentation og det intelligente hardware- og kabinetdesign.

Fremragende ydeevne
Øjeblikkelig dataoverførsel - den tid, der er nødvendig til dataoverførsel mellem to SPSer, består af cyklustiden for det første netværk plus cyklustiden for det andet netværk. Den interne dataoverførsel i Communicatoren er ubetydelig, da den svarer til de naturlige udsving i netværkscyklustiden (Jitter).
Hardware-accelereret konvertering (byte swap)
Communicator kan ændre datavisningen (Endianess) via en hardware-accelereret Endian-konvertering for at sikre, at dataene vises korrekt i hver PLC. Du kan endda konvertere forskellige dele af dataområdet på forskellige måder for at bearbejde forskellige datatyper. Dette har ingen indvirkning på ydeevnen, aflaster PLC'en fra datakonverteringsopgaven og forenkler PLC-programmeringen.

Enkel ibrugtagning
Dedikeret Ethernet-konfigurationstilslutning - intet specielt kabel er nødvendigt.
Intuitiv, webbaseret drag-and-drop-konfigurationsoverflade - installation af ekstra software er ikke nødvendig.
Fremadrettet styrede tilslutninger gør det nemmere at tilslutte kabler og den slanke form sparer plads på din-skinnen.
Fejlfinding via effektive diagnosefunktioner, herunder live-datamonitor, statusskærm og supportpakke.

Nyeste sikkerhedsfunktioner
Sikker boot-funktionalitet til registrering af manipulation af firmware og beskyttelse mod angreb og infektioner med malware. Sikkerhedskontakt, der spærrer din konfiguration og forhindrer uautoriseret adgang.

Til industrielle miljøer
Robust, kompakt kabinet.
Industrikomponenter er testet og certificeret iht. CE og UL.
Stort temperaturområde -25°C til 70°C.
Montering på din-skinne til installation i nærheden af de tilsluttede enheder, hvilket reducerer ledningsførings-indsatsen.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
