Anybus 513-00032 EtherMIRROR 1G Busmodul Ethernet, RJ-45 Antal I/O: 4 20 V/DC, 30 V/DC 1 stk
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Grænseflade-moduler
- Fuld dupleks 10/100 Mbit
- Passiv diagnose
- Optagelse og eksport af telegrammer
- Cyklustid pr. enhed
- Jitter (afvigelse fra telegrafts ankomsttidspunkt)
- Antal tabte pakker
- Alarmaktivering
- Netværksbelastning
- Andre anvendelser: Wireshark / ProfiShark / Netilities

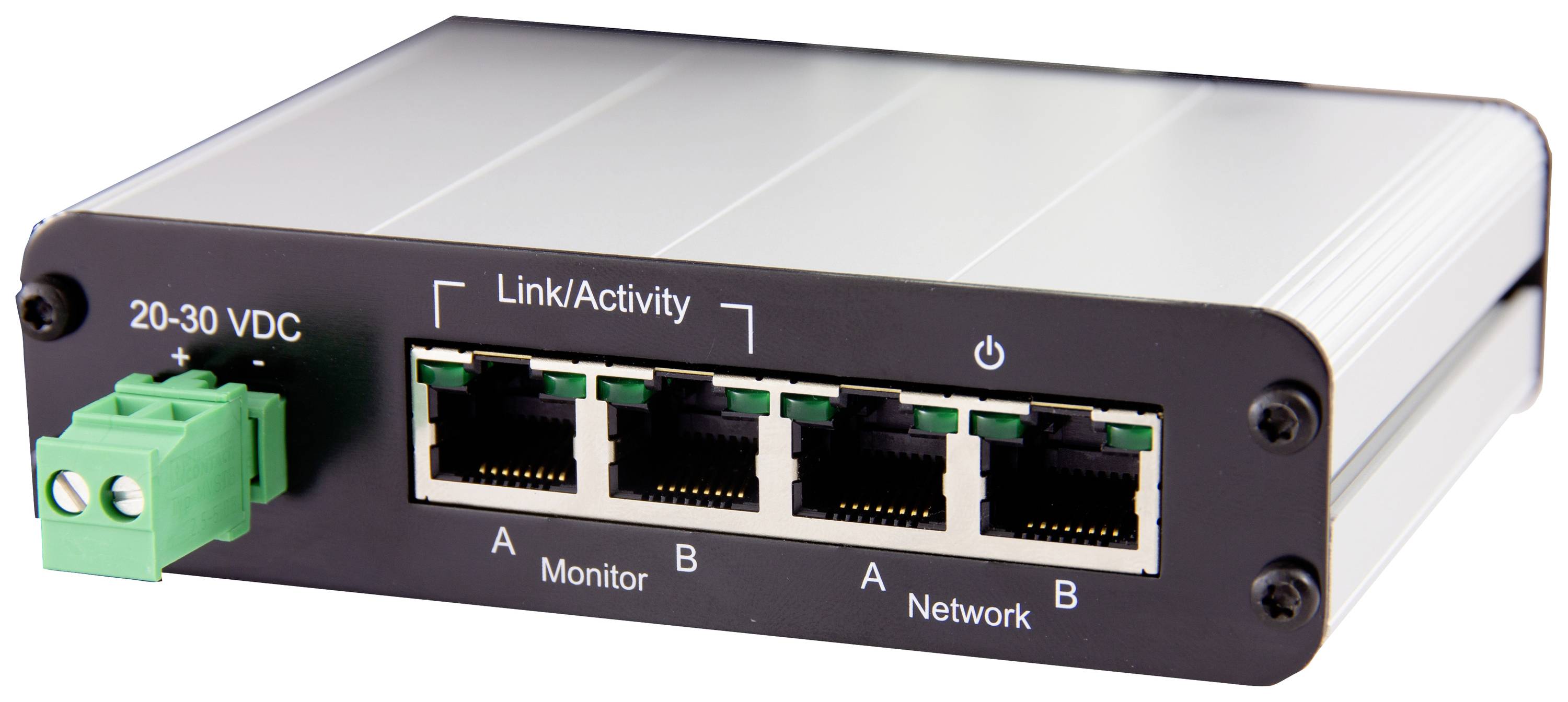

- Tilslutninger 4x RJ45 (2 er forbundet til netværket og 2 til TAP-målinger)
Tekniske specifikationer
- Produkttype
Busmodul
- Interfaces
Ethernet
RJ-45
- Type
EtherMIRROR 1G
- Driftsspænding
20 V/DC
30 V/DC
- Maks. driftstemperatur
70 °C
- Min. driftstemperatur
0 °C
- Driftsspænding (detaljer)
20-30 V/DC
- Driftstemperatur
0 til 70 °C
- Antal I/O
4
- Dim.
(B x H) 133 mm x 30 mm
- H
30 mm
- Bredde
133 mm
- Produc.-delnr.
513-00032
- Interface
4x RJ45 (2 er forbundet til netværket og 2 til TAP-målinger)
- Strømforbrug:
90 mA ved 24 VDC
Dokumenter og downloads
Datablad
Datablad 2900973 Anybus 513-00032 EtherMIRROR 1G Busmodul Ethernet, RJ-45 Antal I/O: 4 20 V/DC, 30 V/DC 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2900973 Anybus 513-00032 EtherMIRROR 1G Busmodul Ethernet, RJ-45 Antal I/O: 4 20 V/DC, 30 V/DC 1 stk
Beskrivelse
PROCENTEC's nye Ethermiror blev udviklet med henblik på at give adgang til passive diagnoseoplysninger uden afbrydelse af anlægget. Den fungerer som måleadgang, der nemt kan installeres i ethvert industrielt netværk med PROFINET eller Ethernet/IP.
Sammen med PROCENTEC EtherTAP giver Ethermirror dig adgang til telegrafik og diagnoseoplysninger, uden at du selv deltager aktivt i netværket. Portene understøtter en overførselshastighed på op til 1 Gbit i fuld duplex-proces. Den største fordel ved EtherTAPS er at undgå dyre anlægsstilstand, da der ikke er behov for at adskille forbindelser for at få adgang til diagnosticeringprodukter. EtherTAP og EtherMIRROR (arbejde i harmonisk symbiose) er fuldt ud kompatible med hinanden og afspejler kontinuerligt alle meddelelser mellem PLC og den første switch. Værdifulde oplysninger fra telegrammedskæringer som mistede pakker, jitter, cyklustider og alarmmeddelelser er dermed til rådighed med det samme.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Sammen med PROCENTEC EtherTAP giver Ethermirror dig adgang til telegrafik og diagnoseoplysninger, uden at du selv deltager aktivt i netværket. Portene understøtter en overførselshastighed på op til 1 Gbit i fuld duplex-proces. Den største fordel ved EtherTAPS er at undgå dyre anlægsstilstand, da der ikke er behov for at adskille forbindelser for at få adgang til diagnosticeringprodukter. EtherTAP og EtherMIRROR (arbejde i harmonisk symbiose) er fuldt ud kompatible med hinanden og afspejler kontinuerligt alle meddelelser mellem PLC og den første switch. Værdifulde oplysninger fra telegrammedskæringer som mistede pakker, jitter, cyklustider og alarmmeddelelser er dermed til rådighed med det samme.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
