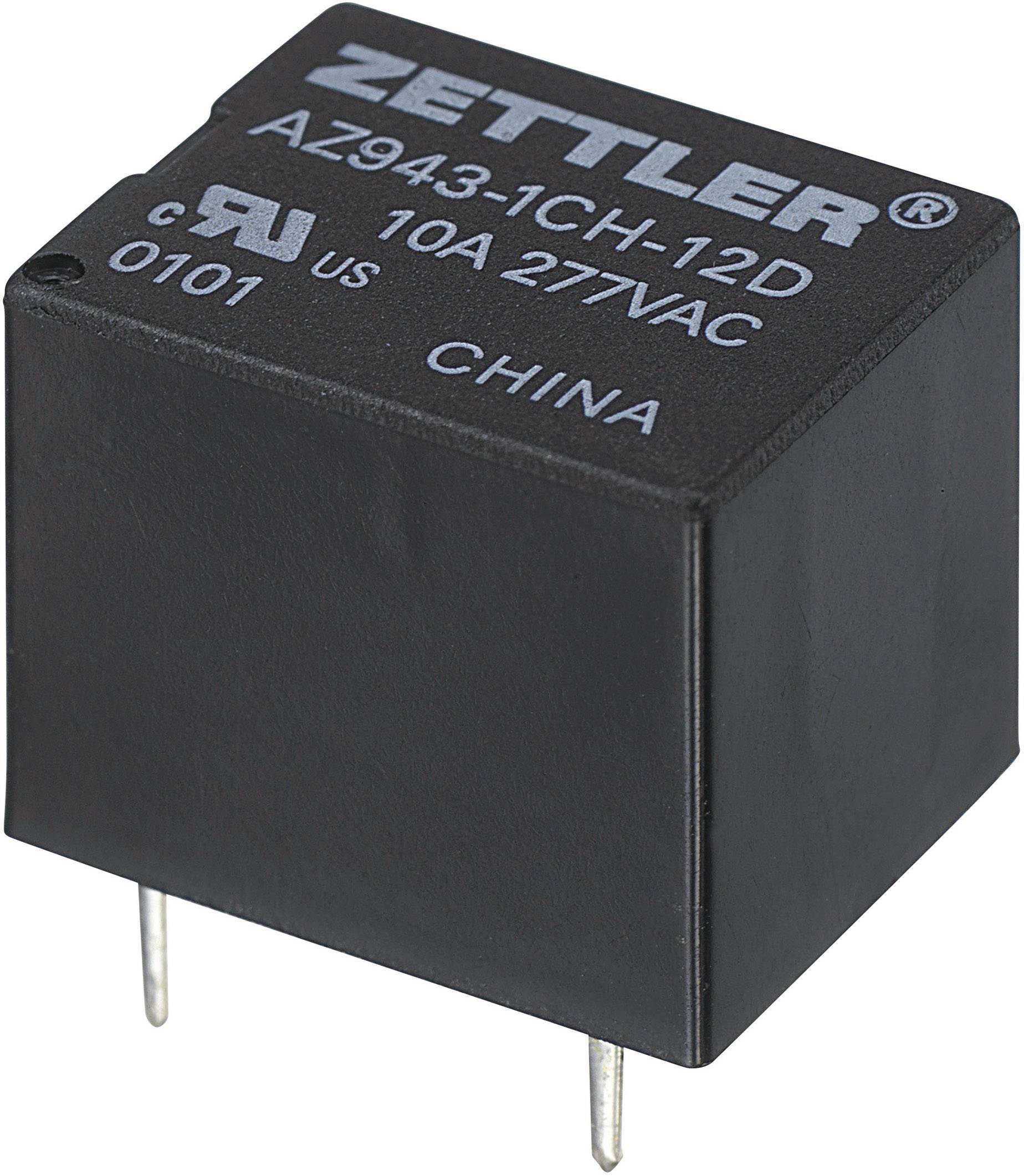

Zettler Electronics AZ943-1CH-18DE Printrelæ 18 V/DC 15 A 1 x skiftekontakt 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Printrelæ
Nominel spænding spole
18 V/DC
Styrefunktion
Monostabil, 1 spole

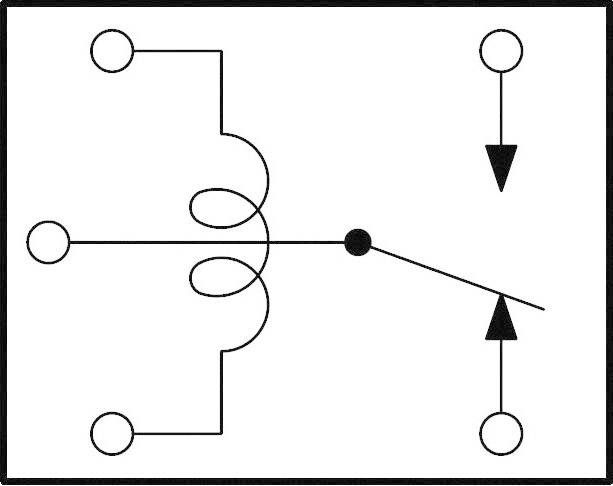

Kontakttype
1 x skiftekontakt
Koblingsspænding (max.)
30 V/DC
300 V/AC
Datablad (PDF)
Højdepunkter og detaljer
Relæ - PCB
Vigtig information
Tekniske specifikationer
- Produkttype
Printrelæ
- Type
AZ943-1CH-18DE
- Nominel spænding spole
18 V/DC
- Styrespænding (min.)
13.5 V/DC
- Styrespænding (max.)
40.2 V/DC
- Styrefunktion
Monostabil, 1 spole
- Modstand (spole)
900 Ω
- Kontakttype
1 x skiftekontakt
- Kontaktmateriale
AgSnO
- Koblingsspænding (max.)
30 V/DC
300 V/AC
- Brydestrøm (max.)
15 A
- Maks. afbryderstyrke
210 W
2770 VA
- Tilslutning
Loddepins
- Isolationsspænding
1000 V
- Min. Temperatur
-40 °C
- Maks. temperatur
+70 °C

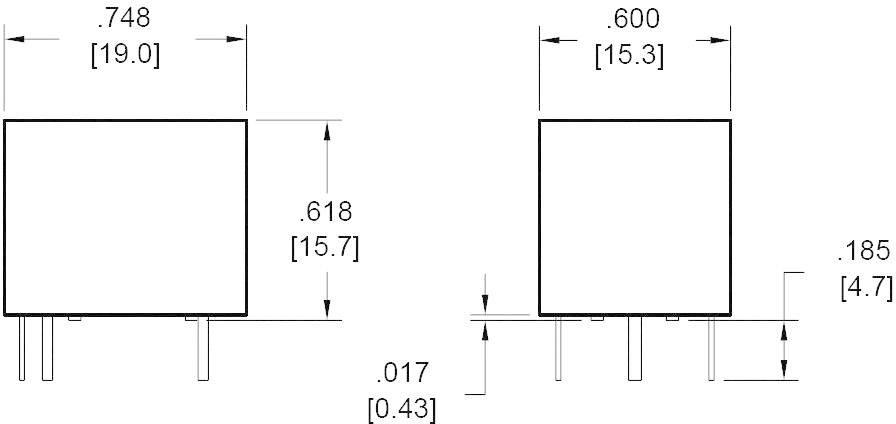

- L
19 mm
- Bredde
15.3 mm
- H
15.7 mm
- Dim.
(L x B x H) 19 x 15.3 x 15.7 mm
- Indhold
1 stk
- RoHS-godkendt
Ja
Dokumenter og downloads
Datablad
Datablad 503613 Zettler Electronics AZ943-1CH-18DE Printrelæ 18 V/DC 15 A 1 x skiftekontakt 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 503613 Zettler Electronics AZ943-1CH-18DE Printrelæ 18 V/DC 15 A 1 x skiftekontakt 1 stk
Beskrivelse
Forseglet version med UL- og CUR-godkendelse.
