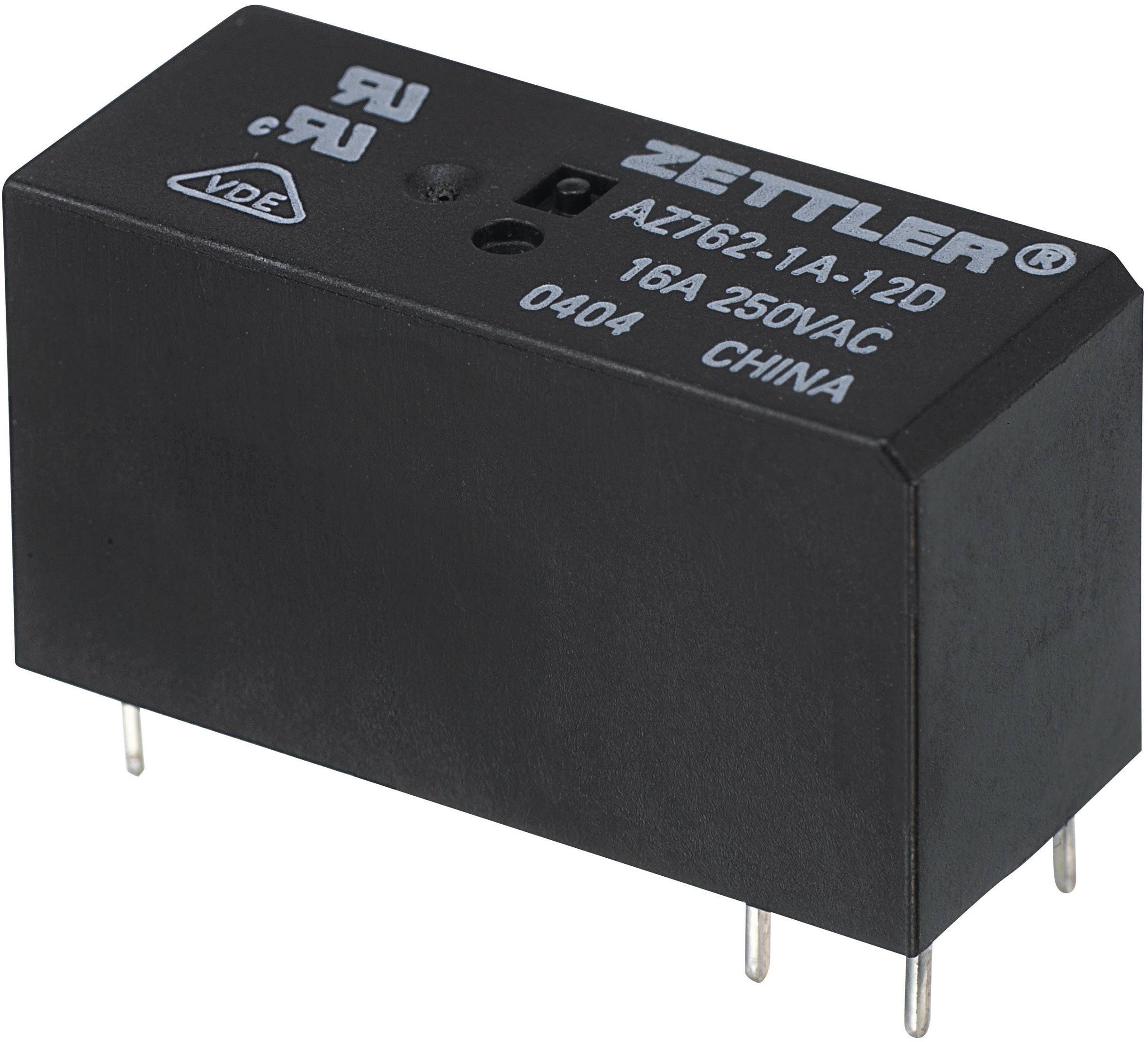

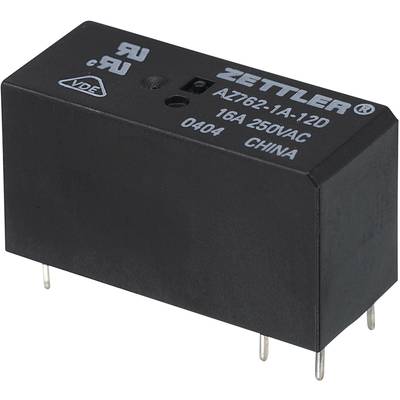

Zettler Electronics AZ762-1A-60DE Printrelæ 60 V/DC 16 A 1 x sluttekontakt 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Printrelæ
Nominel spænding spole
60 V/DC
Styrefunktion
Monostabil, 1 spole
Kontakttype
1 x sluttekontakt
Koblingsspænding (max.)
150 V/DC
440 V/AC
Datablad (PDF)
Højdepunkter og detaljer
Miniaturedriftsanlæg AZ762, 16 A
Vigtig information
Tekniske specifikationer
- Produkttype
Printrelæ
- Type
AZ762-1A-60DE
- Nominel spænding spole
60 V/DC
- Styrespænding (min.)
42 V/DC
- Styrespænding (max.)
112.9 V/DC
- Styrefunktion
Monostabil, 1 spole
- Modstand (spole)
7500 Ω

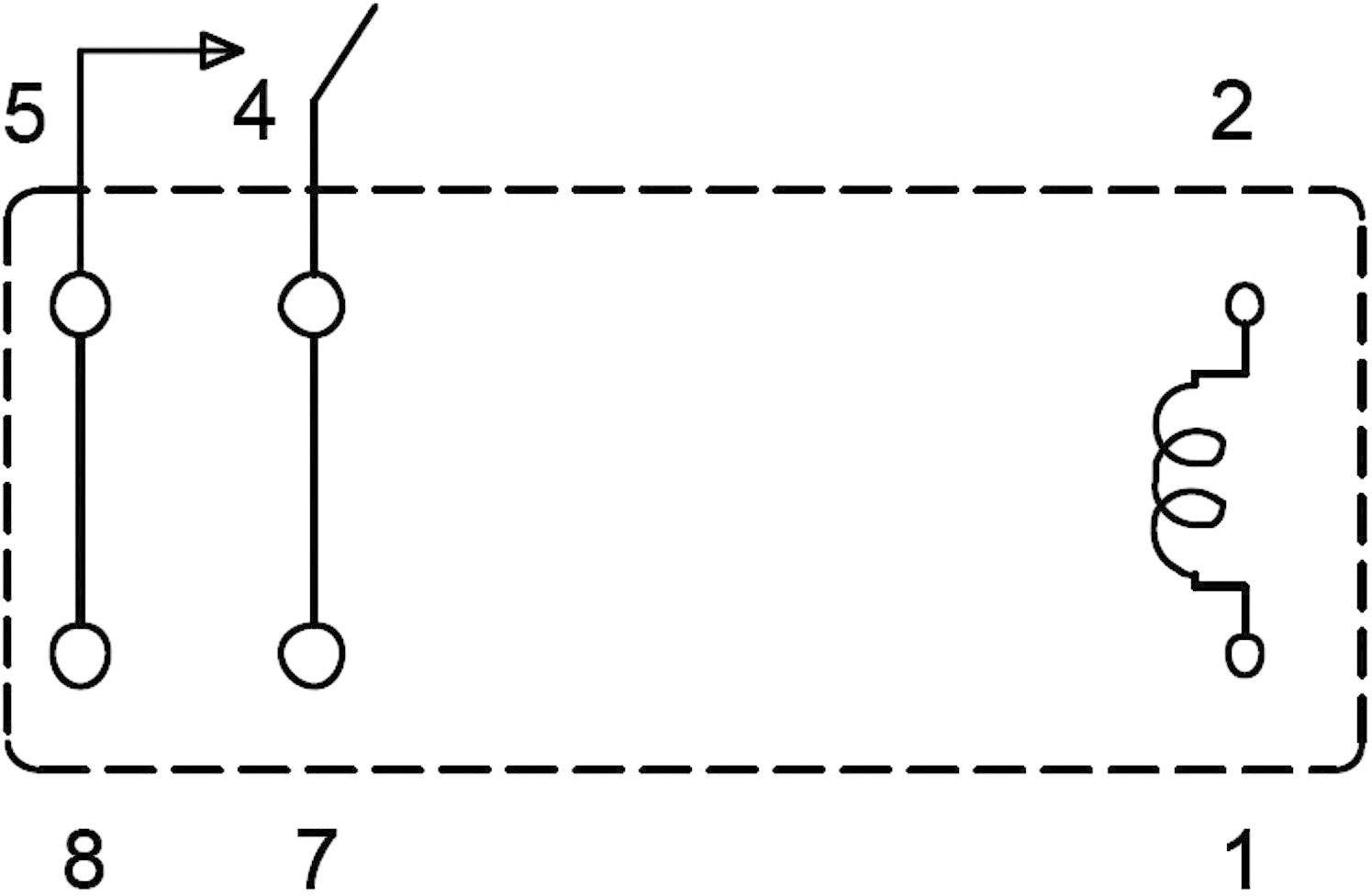

- Kontakttype
1 x sluttekontakt
- Kontaktmateriale
AgCdO
- Koblingsspænding (max.)
150 V/DC
440 V/AC
- Brydestrøm (max.)
16 A
- Maks. afbryderstyrke
480 W
4432 VA
- Tilslutning
Loddepins
- Isolationsspænding
1000 V
- Elektrisk levetid
1 x 105 koblingscyklusser
- Mekanisk levetid
1 x 107 koblingscyklusser
- Min. Temperatur
-40 °C
- Maks. temperatur
+85 °C

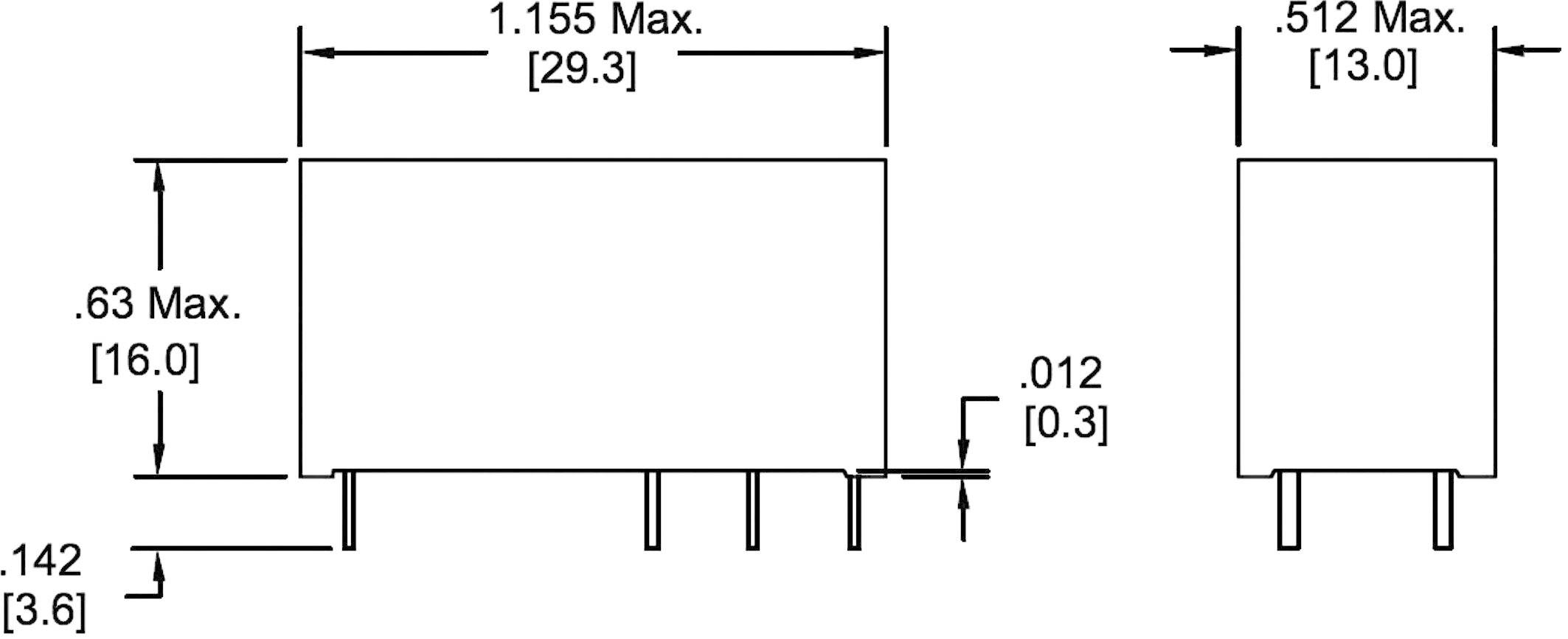

- L
29.3 mm
- Bredde
13 mm
- H
16 mm
- Dim.
(L x B x H) 29.3 x 13 x 16 mm
- Indhold
1 stk
- RoHS-godkendt
Ja
- Isolationsmodstand
(20°C/500 V/DC) 1000 MΩ
- Koblingseffekt
4432 VA/480 W
- Koblingsspænding
150 V/DC/440 V/AC
- Skiftestrøm
16 A
- Forureningsgrad
3
- Isol.-spænd.
(Spole/kontakt) 5000 V/(åbne kontakter) 1000 V
- Temperaturområde
-40 - +85 °C
- Målekategori
III
Dokumenter og downloads
Datablad
Datablad 503606 Zettler Electronics AZ762-1A-60DE Printrelæ 60 V/DC 16 A 1 x sluttekontakt 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 503606 Zettler Electronics AZ762-1A-60DE Printrelæ 60 V/DC 16 A 1 x sluttekontakt 1 stk
Beskrivelse
Forseglet udgave med VDE, UL og CUR-godkendelse.
