Name: WIKA 14427614 TR10-B PT100 Modstandstermometer -30 til 300 °C
Brand: WIKA
SKU: 3525641
Availability: BackOrder

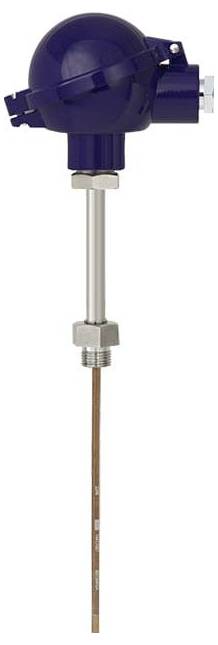

Temperatursensor med en mørkeblå beskyttelseskabinet, lang metalstang og kobberspids, designet til industriel brug.

Lignende billede

Produkttype

Modstandstermometer

Variant

PT100

Måleområde temperatur (min.)

-30 °C

Måleområde temperatur (max.)

300 °C

Tilslutning

Kabel

Datablad (PDF)

Ukendt leveringstid

Antal

stk.

Total (3.592,00 kr. / stk.r)

3.592,00 kr.

ekskl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Udgangssignal 4... 20 mA, 2-leder-teknik
Enhed: °C.
Konstruktion: Hoved
Pakning: Kobber
Måleområde start - fortegn: Minus
Måleområde for start: 30
Måleområde slut - fortegn: Plus (inkl. 0)
Måleområde slut: 300
Temperaturområde for den valgte klasse: -30...+300°C.
Tilslutningskabinet: BSZ, aluminium, kugleform, klaplåg
Kabelindgang: Standard-kabelindgang
Gevindstørrelse kabelindgang M20 x 1,5
Transmitter: T15, digital-transmitter, 4…20 mA, programmerbar
Tilslutning til halsrør: M24 x 1,5
Halslængde [MH/N]: 150 mm
Diameter måleindsats 6 mm
Kappemateriale måleindsats: CrNi-stål 1.4571
Længde af målindsats i tilfælde af udskiftning [l5]: 335 mm
Eksplosionsbeskyttelse / elektrisk godkendelse: ATEX
Gnistbeskyttelse: Ex ia
Monteringsposition transmitter: Måleindsats
Eksplosionsbeskyttelse: ATEX/IECEx
Tilladt omgivelsestemperatur transmitter: Standard -40...85°C.
Konfiguration: Kundespecifik konfigureret
Konfiguration sensor: Pt100
Indgangskonfiguration 4-leder
Fejlsignalering: Tilstyring 3,5 mA
Halsrør: D = 12 x 2,5 mm
Gevindstørrelse M18x1,5
Halsrør materiale: CrNi-stål 1.4571
Monteringslængde [A] [l1/A/U2]: 160 mm

Produkttype: Modstandstermometer

Type: TR10-B

Variant: PT100

Udgange: Analog strøm

Udgangssignal (min.): 4 mA

Udgangssignal (maks): 20 mA

Måleområde temperatur (min.): -30 °C

Måleområde temperatur (max.): 300 °C

Måleområde temperatur: -30 til 300 °C

Tilslutning: Kabel

Kabinetmateriale: Aluminium

Nøjagtighedsklasse: A

L: 160 mm

(Ø): 6 mm

Dim.: (Ø x L) 6 mm x 160 mm

Ex Zone: 1

Indhold: 1 stk

Dokumenter og downloads

Datablad

Datablad 3525641 WIKA 14427614 TR10-B PT100 Modstandstermometer -30 til 300 °C

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3525641 WIKA 14427614 TR10-B PT100 Modstandstermometer -30 til 300 °C

Beskrivelse

TR10-B modstandstermometer til indbygning i beskyttelsesrør
Specifikationer efter datablad: TE 60.02
Eksplosionsbeskyttelse / elektrisk godkendelse: ATEX
Gnistbeskyttelse: Ex i
Zone 1 gas [ II 2G ex ia IIC T1…T6 GB ]
1xPt100, 4-leder
Klasse A, en 60751
Temperaturområde for den valgte klasse: -30...+300°C.
Tilslutningskabinet: BSZ, aluminium, kugleform, klaplåg
Kabelindgang: Standard-kabelindgang
Gevindstørrelse kabelindgang M20 x 1,5
Transmitter: T15, digital-transmitter, 4…20 mA, programmerbar
Tilslutning til halsrør: M24 x 1,5
Halsrør: D = 12 x 2,5 mm
Gevindstørrelse M18x1,5
Halsrør materiale: CrNi-stål 1.4571
Halslængde [MH/N]: 150 mm
Monteringslængde [A] [l1/A/U2]: 160 mm
Diameter måleindsats 6 mm
Kappemateriale måleindsats: CrNi-stål 1.4571
Pakning: Kobber
Monteringsposition transmitter: Måleindsats
Længde af målindsats i tilfælde af udskiftning [l5]: 335 mm
Digital temperaturtransmitter til modstandstermometer T15
Specifikationer efter datablad: TE 15.01
Udgangssignal 4... 20 mA, 2-leder-teknik
Konstruktion: Hoved
Eksplosionsbeskyttelse: ATEX/IECEx
Gnistbeskyttelse: Ex ia
Tilladt omgivelsestemperatur transmitter: Standard -40...85°C.
Konfiguration: Kundespecifik konfigureret
Konfiguration sensor: Pt100
Indgangskonfiguration 4-leder
Enhed: °C.
Måleområde start - fortegn: Minus
Måleområde for start: 30
Måleområde slut - fortegn: Plus (inkl. 0)
Måleområde slut: 300
Fejlsignalering: Tilstyring 3,5 mA

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
