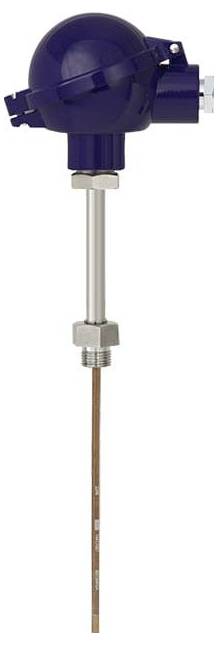

WIKA 14427612 TR10-B Modstandstermometer -30 til 300 °C
Fremstillingsnr.
Artikel nr.:
Produkttype
Modstandstermometer
Måleområde temperatur (min.)
-30 °C
Måleområde temperatur (max.)
300 °C
Tilslutning
Stik D-SUB, 9 polet
Type
TR10-B
Datablad (PDF)
Antal
Total (3.512,00 kr. / stk.r)
3.512,00 kr.
ekskl. moms
Gratis fragt
30 dages returret
Tekniske specifikationer
- Udgangssignal 4... 20 mA, 2-leder-teknik
- Enhed: °C.
- Konstruktion: Hoved
- Pakning: Kobber
- Måleområde start - fortegn: Minus
- Måleområde for start: 30
- Måleområde slut - fortegn: Plus (inkl. 0)
- Måleområde slut: 300
- Temperaturområde for den valgte klasse: -30...+300°C.
- Tilslutningskabinet: BSZ, aluminium, kugleform, klaplåg
- Kabelindgang: Standard-kabelindgang
- Gevindstørrelse kabelindgang M20 x 1,5
- Transmitter: T15, digital-transmitter, 4…20 mA, programmerbar
- Tilslutning til halsrør: M24 x 1,5
- Halslængde [MH/N]: 150 mm
- Diameter måleindsats 6 mm
- Kappemateriale måleindsats: CrNi-stål 1.4571
- Længde af målindsats i tilfælde af udskiftning [l5]: 285 mm
- Eksplosionsbeskyttelse / elektrisk godkendelse: ATEX
- Gnistbeskyttelse: Ex ia
- Monteringsposition transmitter: Måleindsats
- Eksplosionsbeskyttelse: ATEX/IECEx
- Tilladt omgivelsestemperatur transmitter: Standard -40...85°C.
- Konfiguration: Kundespecifik konfigureret
- Konfiguration sensor: Pt100
- Indgangskonfiguration 4-leder
- Fejlsignalering: Tilstyring 3,5 mA
- Halsrør: D = 12 x 2,5 mm
- Gevindstørrelse M18x1,5
- Halsrør materiale: CrNi-stål 1.4571
- Monteringslængde [A] [l1/A/U2]: 110 mm
- Produkttype
Modstandstermometer
- Type
TR10-B
- Udgange
Analog strøm
- Udgangssignal (min.)
4 mA
- Udgangssignal (maks)
20 mA
- Måleområde temperatur (min.)
-30 °C
- Måleområde temperatur (max.)
300 °C
- Måleområde temperatur
-30 til 300 °C
- Tilslutning
Stik D-SUB, 9 polet
- Kabinetmateriale
Aluminium
- Nøjagtighedsklasse
A
- Grundmodstand reference
0 °C
- L
110 mm
- (Ø)
6 mm
- Dim.
(Ø x L) 6 mm x 110 mm
- Ex Zone
1
- Indhold
1 stk
Dokumenter og downloads
Datablad
Datablad 3525408 WIKA 14427612 TR10-B Modstandstermometer -30 til 300 °C
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3525408 WIKA 14427612 TR10-B Modstandstermometer -30 til 300 °C
Beskrivelse
TR10-B modstandstermometer til indbygning i beskyttelsesrør
Specifikationer efter datablad: TE 60.02
Eksplosionsbeskyttelse / elektrisk godkendelse: ATEX
Gnistbeskyttelse: Ex i
Zone 1 gas [ II 2G ex ia IIC T1…T6 GB ]
1xPt100, 4-leder
Klasse A, en 60751
Temperaturområde for den valgte klasse: -30...+300°C.
Tilslutningskabinet: BSZ, aluminium, kugleform, klaplåg
Kabelindgang: Standard-kabelindgang
Gevindstørrelse kabelindgang M20 x 1,5
Transmitter: T15, digital-transmitter, 4…20 mA, programmerbar
Tilslutning til halsrør: M24 x 1,5
Halsrør: D = 12 x 2,5 mm
Gevindstørrelse M18x1,5
Halsrør materiale: CrNi-stål 1.4571
Halslængde [MH/N]: 150 mm
Monteringslængde [A] [l1/A/U2]: 110 mm
Diameter måleindsats 6 mm
Kappemateriale måleindsats: CrNi-stål 1.4571
Pakning: Kobber
Monteringsposition transmitter: Måleindsats
Længde af målindsats i tilfælde af udskiftning [l5]: 285 mm
Digital temperaturtransmitter til modstandstermometer T15
Specifikationer efter datablad: TE 15.01
Udgangssignal 4... 20 mA, 2-leder-teknik
Konstruktion: Hoved
Eksplosionsbeskyttelse: ATEX/IECEx
Gnistbeskyttelse: Ex ia
Tilladt omgivelsestemperatur transmitter: Standard -40...85°C.
Konfiguration: Kundespecifik konfigureret
Konfiguration sensor: Pt100
Indgangskonfiguration 4-leder
Enhed: °C.
Måleområde start - fortegn: Minus
Måleområde for start: 30
Måleområde slut - fortegn: Plus (inkl. 0)
Måleområde slut: 300
Fejlsignalering: Tilstyring 3,5 mA
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Specifikationer efter datablad: TE 60.02
Eksplosionsbeskyttelse / elektrisk godkendelse: ATEX
Gnistbeskyttelse: Ex i
Zone 1 gas [ II 2G ex ia IIC T1…T6 GB ]
1xPt100, 4-leder
Klasse A, en 60751
Temperaturområde for den valgte klasse: -30...+300°C.
Tilslutningskabinet: BSZ, aluminium, kugleform, klaplåg
Kabelindgang: Standard-kabelindgang
Gevindstørrelse kabelindgang M20 x 1,5
Transmitter: T15, digital-transmitter, 4…20 mA, programmerbar
Tilslutning til halsrør: M24 x 1,5
Halsrør: D = 12 x 2,5 mm
Gevindstørrelse M18x1,5
Halsrør materiale: CrNi-stål 1.4571
Halslængde [MH/N]: 150 mm
Monteringslængde [A] [l1/A/U2]: 110 mm
Diameter måleindsats 6 mm
Kappemateriale måleindsats: CrNi-stål 1.4571
Pakning: Kobber
Monteringsposition transmitter: Måleindsats
Længde af målindsats i tilfælde af udskiftning [l5]: 285 mm
Digital temperaturtransmitter til modstandstermometer T15
Specifikationer efter datablad: TE 15.01
Udgangssignal 4... 20 mA, 2-leder-teknik
Konstruktion: Hoved
Eksplosionsbeskyttelse: ATEX/IECEx
Gnistbeskyttelse: Ex ia
Tilladt omgivelsestemperatur transmitter: Standard -40...85°C.
Konfiguration: Kundespecifik konfigureret
Konfiguration sensor: Pt100
Indgangskonfiguration 4-leder
Enhed: °C.
Måleområde start - fortegn: Minus
Måleområde for start: 30
Måleområde slut - fortegn: Plus (inkl. 0)
Måleområde slut: 300
Fejlsignalering: Tilstyring 3,5 mA
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
