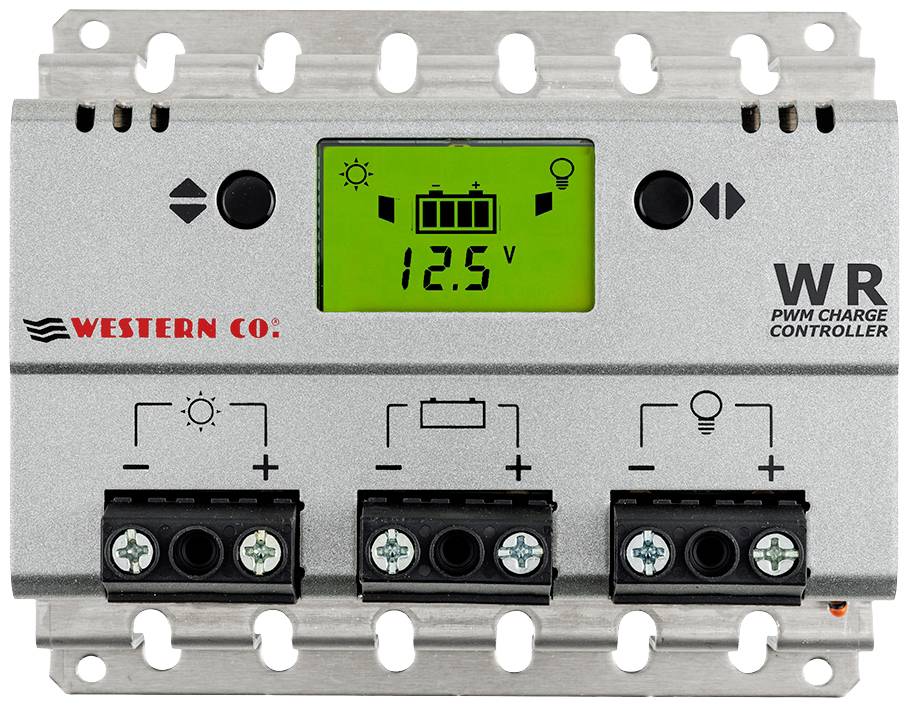

Western Co. Solar Charge Controller WR 10 Solcelle-opladningsregulator PWM 12 V, 24 V
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Højdepunkter og detaljer
Laderegulator
- PWM teknologi
- Max PV moduler Power: 140/280/ 430W til 12V battery 280/560/ 860W til 24V battery
- 48 signal LCD graphic display user interface
Tekniske specifikationer
- Produkttype
Solcelle-opladningsregulator
- Nominel spænding
12 V
24 V
- Temperaturområde
-10 - +60 °C
- Eget strømforbrug
8 mA
- Passende batteri
Bly-gel
Blysyre
Bly-fleece
- Reguleringstype
PWM
- Dim.
(L x B x H) 119 x 143 x 45 mm
- Egenskaber
LC-display
- Modul-strøm (max.)
10 A
- Bredde
143 mm
- H
45 mm
- L
119 mm
Dokumenter og downloads
Datablad
Datablad 2645171 Western Co. Solar Charge Controller WR 10 Solcelle-opladningsregulator PWM 12 V, 24 V
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2645171 Western Co. Solar Charge Controller WR 10 Solcelle-opladningsregulator PWM 12 V, 24 V
Beskrivelse
WR10, WR20, WR30 er en laderegulator til PV-moduler til batterier. De kan anvendes i både små og store PV-anlæg til husholdninger, fabrikker eller telekommunikation. Der findes derfor tre modeller: WR10, WR20 og WR30 til PV-modulstrømme på maks. 10A (WR10), 20A (WR20) og 30A (WR30). Belastningen kan aktiveres efter forskellige programmer, som brugeren kan indstille: Belastning altid TIL, belastning TIL kun om dagen, belastning TIL kun om natten, last TIL kun om natten og kun i et bestemt tidsrum, fra 1 til 16 timer. De forskellige belastningsstyringsprogrammer gør WR10/20/ 30 til den komplette løsning til mange PV-programmer. WR10/20/30 registrerer dag/nat-status i henhold til spændingen i PV-modulet.
Derfor skal der ikke tilsluttes yderligere sensorer til regulatoren. Ladespændingen kompenseres ved hjælp af temperaturen for at oplade batterierne også ved temperaturbetingelser (fra -10 ° til +60 °C), uden at påvirke levetiden. Man kan indstille ladeprogrammerne, enten for lukkede GEL- og AGM-batterier (SEAL) eller for flydende elektrolytbatterier (FLOOD).
Koblingen har følgende beskyttelse:
- Omvendt polaritet af batteriet
- Returstrøm på solcellemodulet
- Lavt batteri-status "LOW BATTERY"
- Kortslutning ved belastning - overtemperatur - overopladning af PV-modulet
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Derfor skal der ikke tilsluttes yderligere sensorer til regulatoren. Ladespændingen kompenseres ved hjælp af temperaturen for at oplade batterierne også ved temperaturbetingelser (fra -10 ° til +60 °C), uden at påvirke levetiden. Man kan indstille ladeprogrammerne, enten for lukkede GEL- og AGM-batterier (SEAL) eller for flydende elektrolytbatterier (FLOOD).
Koblingen har følgende beskyttelse:
- Omvendt polaritet af batteriet
- Returstrøm på solcellemodulet
- Lavt batteri-status "LOW BATTERY"
- Kortslutning ved belastning - overtemperatur - overopladning af PV-modulet
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- PB-lead acid, Pb-AGM, Pb-gel batteries
- Protections: Low voltage load-disconnect, over-temperature, Battery polarity inversion, Output overload protection
- 12 v/24 V battery auto-detect voltage
- Internal blocking diode
- IP20 metalboks
- 19 program for styring af load
