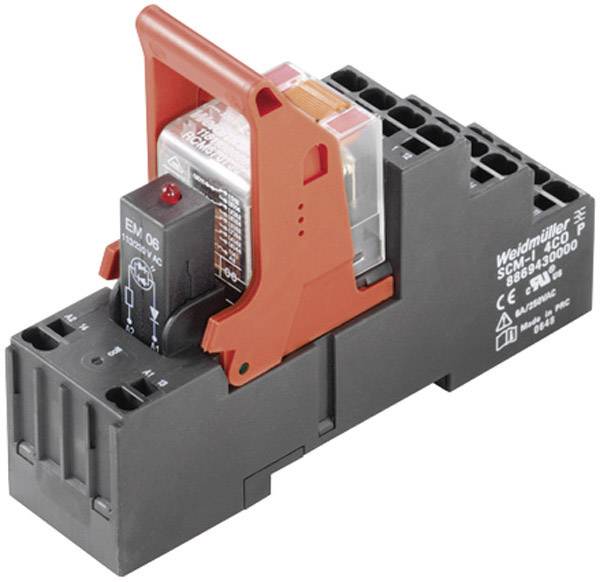

Weidmüller RCMKITP-I 230VAC 4CO LD Relækomponent Nominel spænding: 230 V/AC Brydestrøm (max.): 6 A 4 x omskifter Piece 1
EAN:
Fremstillingsnr.
Artikel nr.:
Emballage-type
Piece
Produkttype
Relækomponent
Kontakttype
4 x omskifter
Nominel spænding
230 V/AC
Koblingsspænding (max.)
240 V/AC
Datablad (PDF)
2 stk.
Antal
Total (159,20 kr. / stk.r)
159,20 kr.
ekskl. moms
Kun 2 stk. tilbage på lager
Højdepunkter og detaljer
Relækobling RIDERSERIES med industrirelæ RCM
Tekniske specifikationer
- Statusvisning: Led rød
- Tilkoblingsforsinkelse: ≤ 15 ms
- Frakoblingsforsinkelse: ≤ 10 ms
- min. Koblingseffekt: 1 mA ved 24 V, 10 mA ved 12 V, 100 mA ved 5 V.
- Maks. koblingsfrekvens ved nominel belastning 0,1 Hz
- Bæreskinne TS 35
- Testknap: Ja (kan blokeres)
- Mekanisk angivelse af kontaktstilling: Ja
- Overspændingskategori: III
- Tilsmudsningsgrad: 2
- Isoleringsmaterialegruppe: IIIa
- Spændingsfasthed indgang - udgang: 2,5 kVeff / 1 min.
- Afisoleringslængde tilslutning: 12 mm
- Klemmeområde, mærkespænding: 1,5 mm²
- Klemmeområde, min.: 0,75 mm²
- Klemmeområde, maks.: 1,5 mm²
- Ledertilslutningstværsnit, enkelttrådet, min.: 0,75 mm²
- Ledertilslutningstværsnit, enkelttrådet, maks.: 1,5 mm²
- Ledertilslutningstværsnit, fintrådet, min.: 0,75 mm²
- Ledertilslutningstværsnit, fintrådet, maks.: 1,5 mm²
- Ledertilslutningstværsnit, fintrådet aEH med plastkraver din 46228/4, min.: 0,75 mm²
- Ledertilslutningstværsnit, fintrådet aEH med plastkraver din 46228/4, maks.: 0,75 mm²
- Ledertilslutningstværsnit, fintrådet, AEH (din 46228-1), min.: 0,75 mm²
- Ledertilslutningstværsnit, fintrådet, AEH (din 46228-1), maks.: 1 mm²
- Klingemål 0,6 x 3,5 mm
- Emballage-type
Piece
- Produkttype
Relækomponent
- Type
RCMKITP-I 230VAC 4CO LD
- Tilslutning
Push-In-klemme
- Producentfarve
Sort
- Styrespænding (max.)
184 V/AC
- Reaktionstid
15 ms
- Faldtid
10 ms
- Kontakttype
4 x omskifter
- Kontaktmateriale
AgNi 90/10
- Nominel spænding
230 V/AC
- Koblingsspænding (max.)
240 V/AC
- Brydestrøm (max.)
6 A
- Maks. afbryderstyrke
1500 VA
144 W
- Mekanisk levetid
20 x 10 6 koblinger
- Luft-/krybestrækning (spole/kontakt)
4 mm
- Modstand (spole)
19465 Ω
- Specifikationer
med kontrolknap
IP20
- Maks. temperatur
70 °C
- Min. Temperatur
-40 °C
- L
78.3 mm
- Bredde
28 mm
- H
98 mm
- Dim.
(L x B x H) 78.3 x 28 x 98 mm
- Indhold
1 stk
- Vægt
97.45 g
- Variant
Relækoblinger uden kontrolknap.
- Nominel spænding (detaljer)
230 V/AC
- Koblingsspænding
250 V/AC
- Skiftestrøm
6 A
- Type
RCMKITP-I 230VAC 4CO LD
Dokumenter og downloads
Datablad
Datablad 505453 Weidmüller RCMKITP-I 230VAC 4CO LD Relækomponent Nominel spænding: 230 V/AC Brydestrøm (max.): 6 A 4 x omskifter Piece 1
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 505453 Weidmüller RCMKITP-I 230VAC 4CO LD Relækomponent Nominel spænding: 230 V/AC Brydestrøm (max.): 6 A 4 x omskifter Piece 1
Beskrivelse
Industrirelæerne RCI er udviklet til anvendelse i industrielle applikationer og udstyret med Push In-tilslutningsteknik. Det betyder en tidsbesparelse på 75 % ved ledningsføringen i forhold til en relæsokkel med skruetilslutning. Relækoblinger med industriel pinning og sokkel med Push In-tilslutning. Yderligere fordele er industriel pinning, friløbsdioden og LED-statusindikatoren.
Inkluderet i leveringen
- Relæsokler til DIN-skinne
- LED-visningsenhed
- Holdebøjle
- Relæ med spolemærkning, som kan stikkes i
- Mærkeskilt.
