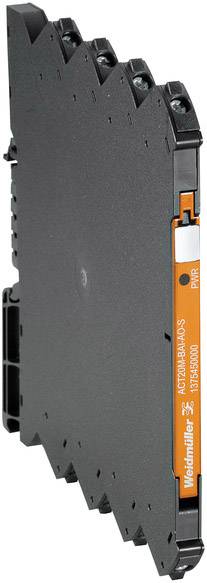

Weidmüller ACT20M-BAI-AO-S 1375450000 Signalomformer 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Signalomformer
Indgangssignal maks. (strøm)
20 mA
Indgangssignal maks. (spænding)
10 V
Type
ACT20M-BAI-AO-S
Dim.
(L x B x H) 114.3 x 6.1 x 112.5 mm
Datablad (PDF)
Antal
Total (1.432,00 kr. / stk.r)
1.432,00 kr.
ekskl. moms
Gratis fragt
30 dages returret
Tekniske specifikationer
- Nettovægt: 80 g
- Driftstemperatur: 25 °C - +70 °C
- Opbevaringstemperatur: -40 °C - +85 °C.
- Antal indgange: 1
- Sensor: Spændingskilde, strømkilde
- Antal udgange: 1
- Galvanisk adskillelse 4-vejs-adskiller
- Nøjagtighed: < 0.05 % af måleområdet
- Grænsefrekvens (-3 dB) > : 100 Hz, 10 Hz
- Bæreskinne TS 35
- Trinsvar: < 7 ms, < 100 ms, konfigurerbar
- Belastningsmodstand spænding > : 10 kΩ
- Ledertilslutningstværsnit AWG, min.: AWG 30
- Ledertilslutningstværsnit AWG, maks.: AWG 14
- Tilspændingsmoment, min.: 0.4 Nm
- Tilspændingsmoment, maks.: 0.6 Nm
- Type
ACT20M-BAI-AO-S
- Produkttype
Signalomformer
- Indgangssignal maks. (strøm)
20 mA
- Indgangssignal maks. (spænding)
10 V
- Dim.
(L x B x H) 114.3 x 6.1 x 112.5 mm
- Tilslutning
Skruer
- Udgangssignal (spænding)
0 V-10 V, 0 V-5 V
- Udgangssignal (strøm)
0 mA-20 mA, 4 mA-20 mA
- Driftsspænding
300 V (max)
- Driftsspænding maks.
300 V
- Belastning
600 Ω
- Indgangssignal (spænding)
10 V
- Indgangssignal (strøm)
-10 mA-0-+ 10 mA, -20 mA-0-+ 20 mA
- Indgangsmodstand
1000000 Ω
- Indhold
1 stk
- Konfiguration
DIP-Schalter
- Bredde
6.1 mm
- H
112.5 mm
- L
114.3 mm
- Maks. omgivelsestemperatur
+70 °C
- Min. omgivelsestemperatur
-25 °C
- Forsyningsspænding (num.)
24 V/DC
- Tværsnit fast (maks.)
2.5 mm²
- Tværsnit fast (min. )
0.5 mm²
- UKCA
Ja
