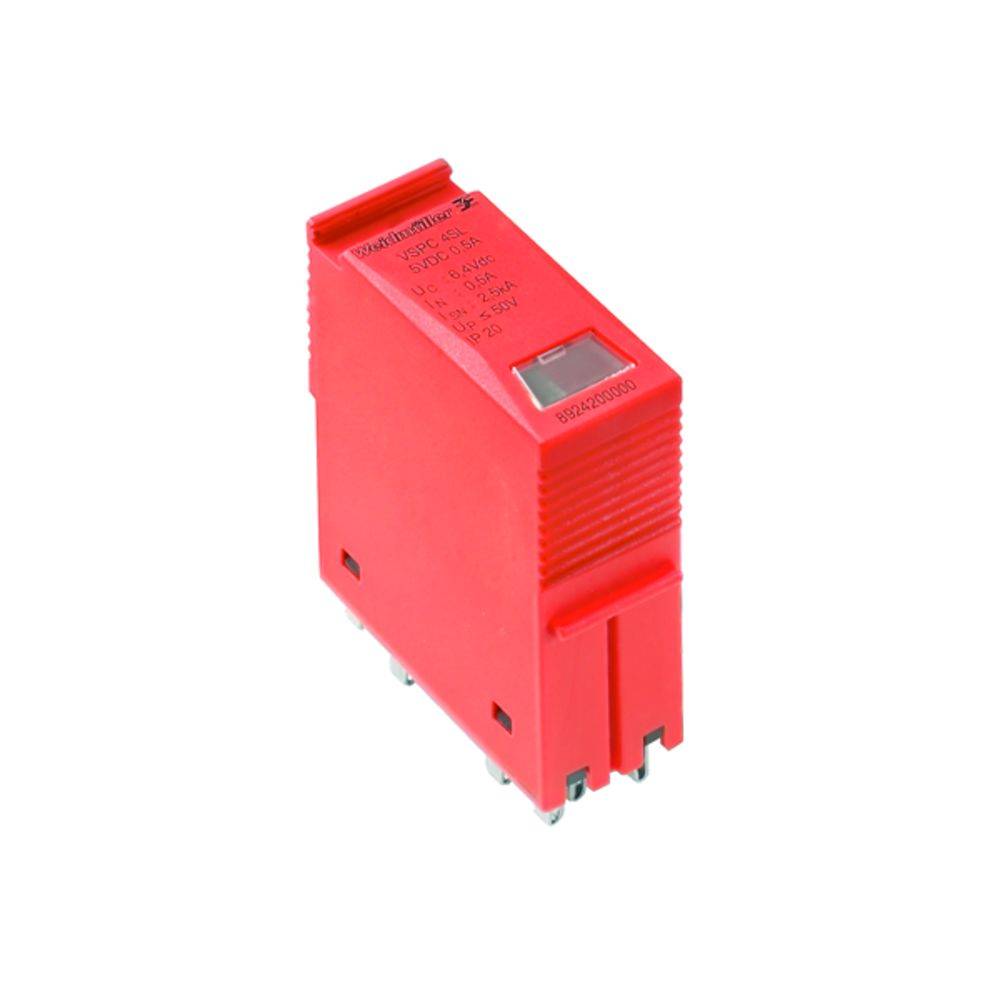

Weidmüller 8924480000 VSPC 1CL 24VDC Overspændingsbeskyttelse-afleder, kan stikkes i Overspændingsbeskyttelse til: Forde
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Højdepunkter og detaljer
Overspændingsbeskyttelse underfordelinger
- VSPC 1CL 24VDC
Tekniske specifikationer
- Tilslutningstype: Kan stikkes i VSPC BASE
- Konstruktion: Klemme, øvrige
- Gennemgangsmodstand 2,20 Ω
- Indgangsspænding, maks. UI: 28 V.
- Højeste konstant spænding, UC (DC) 28 V.
- Opbevaringstemperatur: -40 °C til 80 °C
- Mærkestrøm I 450 mA
- Nettovægt: 41 g
- Optisk funktionsvisning: Nej
- Antal poler: 1
- Beskyttelsesniveau up (typ.)< 800 V
- Stødstrømstyrke C1:< 1 kA 8/20 μs
- Stødstrømbelastbarhed C2: 5 kA 8/20 μs
- Stødstrømstyrke C3: 100 A 10/1000 μs
- Stødstrømbelastbarhed D1: 2,5 kA 10/350 μs
- Overspændingskategori: III
- Tilsmudsningsgrad: 3
- Produkttype
Overspændingsbeskyttelse-afleder, kan stikkes i
- Overspændingsbeskyttelse til
Fordelerskab
- Lækstrøm
2.5 kA
- Nominel spænding
24 V/DC
- Driftstemperatur
-40 °C til +70 °C
IP20
- Produc.-delnr.
8924480000
- Type
VSPC 1CL 24VDC
- Producentfarve
Orange
- Dim.
(B x H x T) 17.8 x 90 x 69 mm
- Bredde
17.8 mm
- H
90 mm
- D
69 mm
- Indhold
1 stk
Other
2.4-2.4 MHz
TRUE
IP20
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 258682 Weidmüller 8924480000 VSPC 1CL 24VDC Overspændingsbeskyttelse-afleder, kan stikkes i Overspændingsbeskyttelse til: Forde
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 258682 Weidmüller 8924480000 VSPC 1CL 24VDC Overspændingsbeskyttelse-afleder, kan stikkes i Overspændingsbeskyttelse til: Forde
Beskrivelse
Overspændingssikring. Måle-styring-regler, uden meldefunktion / funktionsindikator. Følgende signaler er omfattet af beskyttelsen af analoge signaler/strømsløjfer (CL - Current Loop): Signaler fra strømsløjfer (analoge målinger fra donorer på lange afstande) 4...20 mA, 0...20 mA og så videre. To-, tre- og fire-leder uden fælles betrækpotentiale. For eksempel niveaumåling signaler fra spændingsgivere (analoge målinger fra donorer på korte afstande) 0...10 V, PT 100 osv.; for eksempel temperaturmåling. Plug-in afleder, med afbrydelsesfri og impedansneutral stik eller træk. Kan testes ved hjælp af testapparat V-TEST. Pladsbesparende opbygning til 2 analoge signaler. Udførelse med masefri PE-tilslutning til forebyggelse af potentialeforskelle. Kan anvendes i henhold til retningsstandarden IEC 62305 (D1, C1, C2 og C3). Integreret PE-fod, afleder op til 20 kA (8/20 μs) og 2,5 kA (10/350 μs) sikkert til PE. Farvet mærkning af spændingsniveauer for hurtig identifikation i kontaktskabet. Sikkerhedsfunktion med koddeelement til forskellige spændingsniveauer.
