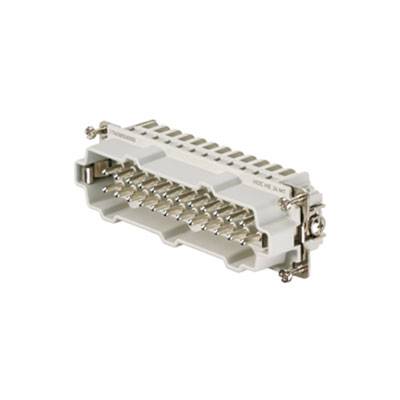

Weidmüller 1745850000 Stiftindsats RockStar® HDC HE 24 + PE Trækfjeder 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Stiftindsats
Tilslutning
Trækfjeder
Serie
RockStar® HDC HE
Særlige kendetegn:
Med kobberlegering
Samlet poltal
24 + PE
Datablad (PDF)
5 stk.
Antal (stk.)
Du sparer
Emballagepris (ekskl. moms)
1
-
191,20 kr.
3
4% = 8,32 kr.
182,88 kr.
5
6% = 11,65 kr.
179,55 kr.
10
7% = 13,84 kr.
177,36 kr.
25
9% = 16,34 kr.
174,86 kr.
50
10% = 19,12 kr.
172,08 kr.
Mængderabatter varierer afhængigt af sælgeren
Du sparer 0,00 kr.
Antal
Total (191,20 kr. / stk.r)
191,20 kr.
ekskl. moms
Kun 5 stk. tilbage på lager
Højdepunkter og detaljer
Male insert
- HDC HE 24 MT
Tekniske specifikationer
- Nettovægt: 100 g
- Grænsetemperatur: -40 °C... 125 °C
- isolationsmodstand: 1010 Ω
- tilsmudsningsgrad: 3
- bredde: 34 mm
- højde: 33,5 mm
- dybde: 111 mm
- længde sokkel: 111 mm
- størrelse: 8
- serie: HE
- mærkespænding (din en 61984): 500 V
- mærkespænding iht. UL/CSA: 600 V AC/DC
- nominel stødspænding (din en 61984): 6
- nominel strøm (din en 61984): 16 A
- brændbarhedsklasse iht. UL 94: V-0
- gennemgangsmodstand: ≤ 2MΩ
- isolerende materiale: Pc glasfiberforstærket (UL-listet og togkvalificeret)
- isoleringsklasse: IIIA
- Stikcyklusser AG: ≥ 500
- forbindelsestype PE: Skruetilslutning
- ledertværsnit AWG (PE), maks.: AWG 12
- ledertværsnit AWG (PE), min.: AWG 20
- afisoleringslængde mærkespænding: 8 mm
- afisoleringslængde PE-tilslutning: 10 mm spændingstilslutning
- : Maks. PE-tilslutning: 1,5 Nm
- tilspændingsmoment min. PE-tilslutning: 1,2 Nm
- monteringsskrue: M 4
- klingemål krydskærv: GR. PH1
- klingemål lige kærv (PE-tilslutning): SD 0,8 x 4,0
- overflade: Sølv passiveret
- materiale:
- Klingemål kærv (skruetilslutning): Kobberlegering SD 0.5 x 3.0
- , højde stik: 33,5 mm
- Produkttype
Stiftindsats
- Serie
RockStar® HDC HE
- Særlige kendetegn:
Med kobberlegering
- Tilslutning
Trækfjeder
- Samlet poltal
24 + PE
- Tværsnit (maks.)
2.5 mm²
- Poltal
24
- Ledningstværsnit (min.)
0.25 mm²
- Indhold
1 stk
- Forspringskontakt (PE)
Ja
34
33.5 mm
111 mm
500 V
24
Pin
-40-125 °C
V0
6 kV
Spring clamp connection
Silver
3
0.5-2.5 mm²
2.5-2.5 mm²
0.5-2.5 mm²
0.25-2.5 mm²
TRUE
Other copper alloys
16 A
Thermoplastic
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 203356 Weidmüller 1745850000 Stiftindsats RockStar® HDC HE 24 + PE Trækfjeder 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 203356 Weidmüller 1745850000 Stiftindsats RockStar® HDC HE 24 + PE Trækfjeder 1 stk
Beskrivelse
Bemærk! Dette produkt er blevet maskineoversat.
Pin insert. HDC - insert, pin, 500 V, 16 A, Antal positioner: 24, Tension, størrelse: 8. Når spændingen klemme tilslutning niveau tråden er udformet som en trækfjeder. Dette gør det stort set vedligeholdelsesfri og der er en sikker og permanent forbindelse, som er designet vibrationer-resistente. Kontakter 48, Mærkestrøm: 16 A, Mærkespænding: 500V, Nominel spænding til UL / CSA 600 V AC / DC. Tension klemme.
Pin insert. HDC - insert, pin, 500 V, 16 A, Antal positioner: 24, Tension, størrelse: 8. Når spændingen klemme tilslutning niveau tråden er udformet som en trækfjeder. Dette gør det stort set vedligeholdelsesfri og der er en sikker og permanent forbindelse, som er designet vibrationer-resistente. Kontakter 48, Mærkestrøm: 16 A, Mærkespænding: 500V, Nominel spænding til UL / CSA 600 V AC / DC. Tension klemme.
