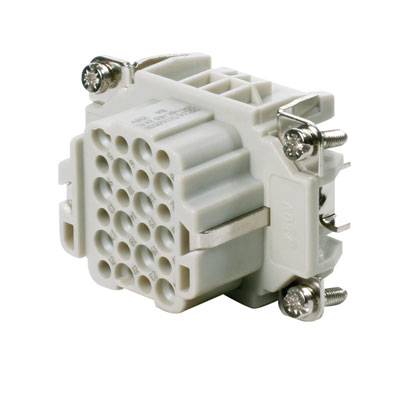

Weidmüller 1651160000 Tilslutningsindsats RockStar® HDC HDD 24 + PE Crimp 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Tilslutningsindsats
Tilslutning
Crimp
Serie
RockStar® HDC HDD
Særlige kendetegn:
Med kobberlegering
Samlet poltal
24 + PE
Datablad (PDF)
5 stk.
Vis alternativer
Antal (stk.)
Du sparer
Emballagepris (ekskl. moms)
1
-
167,20 kr.
3
4% = 7,27 kr.
159,93 kr.
5
6% = 10,18 kr.
157,02 kr.
10
7% = 12,10 kr.
155,10 kr.
25
9% = 14,30 kr.
152,90 kr.
50
10% = 16,72 kr.
150,48 kr.
Mængderabatter varierer afhængigt af sælgeren
Du sparer 0,00 kr.
Antal
Total (167,20 kr. / stk.r)
167,20 kr.
ekskl. moms
Kun 5 stk. tilbage på lager
Højdepunkter og detaljer
kvindelige indsats
- HDC HDD 24 FC
Tekniske specifikationer
- Nettovægt: 37 g
- Grænsetemperatur: -40 °C... 125 °C
- isolationsmodstand: 1010 Ω
- tilsmudsningsgrad: 3
- bredde: 34 mm
- højde: 33 mm
- dybde: 51 mm
- højde tilslutning: 33 mm
- længde sokkel: 51 mm
- størrelse: 3
- serie: HDD
- mærkespænding (din en 61984): 250 V
- mærkespænding iht. UL/CSA: 600 V AC/DC
- nominel stødspænding (din en 61984): 4 kV
- jævnstrøm (din en 61984): 10 A
- brændbarhedsklasse iht. UL 94: V-0
- gennemgangsmodstand: ≤ 4mΩ
- isoleringsmateriale: Pc glasfiberforstærket (UL-listet og bane-kvalificeret)
- isoleringsklasse: IIIA
- Stikcyklusser AG: ≥ 500
- stikcyklusser: ≥ 500
- forbindelsestype PE: Skruetilslutning
- ledertværsnit AWG (PE), maks.: AWG 14
- ledertilslutningstværsnit AWG (PE), min.: AWG 20
- afisoleringslængde mærkespænding: 8 mm
- afisoleringslængde PE-tilslutning: 10 mm
- tilspændingsmoment maks. PE-tilslutning: 1,5 Nm
- tilspændingsmoment min. PE-tilslutning: 1,2 Nm
- monteringsskrue: M 4
- klingemål krydskærv: GR. PZ1
- klingemål lige kærv (PE-tilslutning): SD 0,6 x 3,5, SD 0,8 x 4,0
- Produkttype
Tilslutningsindsats
- Serie
RockStar® HDC HDD
- Særlige kendetegn:
Med kobberlegering
- Tilslutning
Crimp
- Samlet poltal
24 + PE
- Tværsnit (maks.)
2.5 mm²
- Poltal
24
- Ledningstværsnit (min.)
0.14 mm²
- Indhold
1 stk
- Forspringskontakt (PE)
Ja
34
33 mm
51 mm
250 V
24
Bus
-40-125 °C
V0
4 kV
Crimp connection
Silver
3
0.5-2.5 mm²
0.5-2.5 mm²
0.5-2.5 mm²
0.14-2.05 mm²
TRUE
Other copper alloys
10 A
Thermoplastic
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 202849 Weidmüller 1651160000 Tilslutningsindsats RockStar® HDC HDD 24 + PE Crimp 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 202849 Weidmüller 1651160000 Tilslutningsindsats RockStar® HDC HDD 24 + PE Crimp 1 stk
Beskrivelse
Bemærk! Dette produkt er blevet maskineoversat.
Female insert. HDC - insert socket, 250 V, 10 A, Antal positioner: 24, Crimp-forbindelse, Størrelse: 3 HDD serie med bearbejdede crimpkontakter er designet til høje antal i et lukket rum. De mindre design Brugere spare installation plads, uden at skulle være begrænset i antallet af poler. tilslutning niveau Tråden er udformet som en Krympekontaktbelægning. I årtier, den gennemprøvede krympe forbindelsen er i brug. Crimp kontakter følger ikke med indsatserne. Kontakter 24, Mærkestrøm: 10 A, Mærkespænding: 250V, Nominel spænding til UL / CSA 600 V AC / DC. Crimp.
