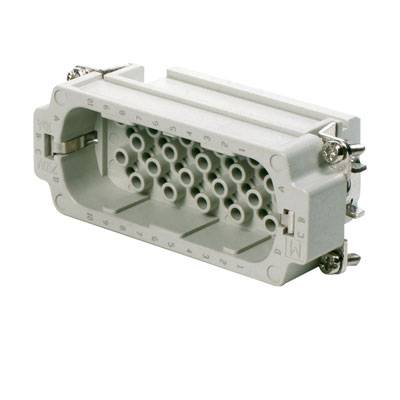

Weidmüller 1601710000 Stiftindsats RockStar® HDC HD 40 + PE Crimp 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Stiftindsats
Tilslutning
Crimp
Serie
RockStar® HDC HD
Særlige kendetegn:
Med kobberlegering
Samlet poltal
40 + PE
Datablad (PDF)
8 stk.
Antal (stk.)
Du sparer
Emballagepris (ekskl. moms)
1
-
111,20 kr.
3
5% = 5,51 kr.
105,69 kr.
5
7% = 7,72 kr.
103,48 kr.
10
8% = 9,20 kr.
102,00 kr.
25
10% = 10,84 kr.
100,36 kr.
50
11% = 12,69 kr.
98,51 kr.
Mængderabatter varierer afhængigt af sælgeren
Du sparer 0,00 kr.
Antal
Total (111,20 kr. / stk.r)
127,20 kr.
-13 %
111,20 kr.
ekskl. moms
Kun 8 stk. tilbage på lager
Højdepunkter og detaljer
Male insert
- HDC HD 40 MC
Tekniske specifikationer
- Nettovægt: 56 g
- Grænsetemperatur: -40 °C... 125 °C
- isolationsmodstand: 1010 Ω
- tilsmudsningsgrad: 3
- bredde: 34 mm
- højde: 39,5 mm
- dybde: 84,5 mm
- længde sokkel: 84,5 mm
- størrelse: 6
- serie: HD
- mærkespænding (din en 61984): 250 V
- mærkespænding iht. UL/CSA: 600 V AC/DC
- nominel stødspænding (din en 61984): 4
- nominel strøm (din en 61984): 10 A
- brændbarhedsklasse iht. UL 94: V-0
- gennemgangsmodstand: ≤ 4mΩ
- isoleringsmateriale: Pc glasfiberforstærket (UL-listet og bane-kvalificeret)
- isoleringsklasse: IIIA
- Stikcyklusser AG: ≥ 500
- stikcyklusser: ≥ 500
- forbindelsestype PE: Skruetilslutning
- ledertværsnit AWG (PE), maks.: AWG 14
- ledertilslutningstværsnit AWG (PE), min.: AWG 20
- afisoleringslængde mærkespænding: 8 mm
- afisoleringslængde PE-tilslutning: 10 mm
- tilspændingsmoment maks. PE-tilslutning: 1,5 Nm
- tilspændingsmoment min. PE-tilslutning: 1,2 Nm
- monteringsskrue: M 4
- klingemål krydskærv: GR. PZ1
- klingemål lige kærv (PE-tilslutning): SD 0,6 x 3,5, SD 0,8 x 4,0
- højde stik: 39,5 mm
- Produkttype
Stiftindsats
- Serie
RockStar® HDC HD
- Særlige kendetegn:
Med kobberlegering
- Tilslutning
Crimp
- Samlet poltal
40 + PE
- Tværsnit (maks.)
2.5 mm²
- Poltal
40
- Ledningstværsnit (min.)
0.14 mm²
- Indhold
1 stk
- Forspringskontakt (PE)
Ja
34
39.5 mm
84.5 mm
250 V
40
Pin
-40-125 °C
V0
4 kV
Crimp connection
Silver
3
0.5-2.5 mm²
0.5-2.5 mm²
0.5-2.5 mm²
0.14-2.5 mm²
TRUE
Other copper alloys
10 A
Thermoplastic
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 202788 Weidmüller 1601710000 Stiftindsats RockStar® HDC HD 40 + PE Crimp 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 202788 Weidmüller 1601710000 Stiftindsats RockStar® HDC HD 40 + PE Crimp 1 stk
Beskrivelse
Bemærk! Dette produkt er blevet maskineoversat.
Pin insert. HDC - insert, pin, 250 V, 10 A, Antal positioner: 40, Crimp-forbindelse, Størrelse: 6 HD-serien har en høj kontakt tæthed og er således velegnet til signalbehandling. tilslutning niveau Tråden er udformet som en Krympekontaktbelægning. I årtier, den gennemprøvede krympe forbindelsen er i brug. Crimp kontakter følger ikke med indsatserne. Kontakter 80, Mærkestrøm: 10 A, Mærkespænding: 250V, Nominel spænding til UL / CSA 600 V AC / DC. Crimp.
Pin insert. HDC - insert, pin, 250 V, 10 A, Antal positioner: 40, Crimp-forbindelse, Størrelse: 6 HD-serien har en høj kontakt tæthed og er således velegnet til signalbehandling. tilslutning niveau Tråden er udformet som en Krympekontaktbelægning. I årtier, den gennemprøvede krympe forbindelsen er i brug. Crimp kontakter følger ikke med indsatserne. Kontakter 80, Mærkestrøm: 10 A, Mærkespænding: 250V, Nominel spænding til UL / CSA 600 V AC / DC. Crimp.
