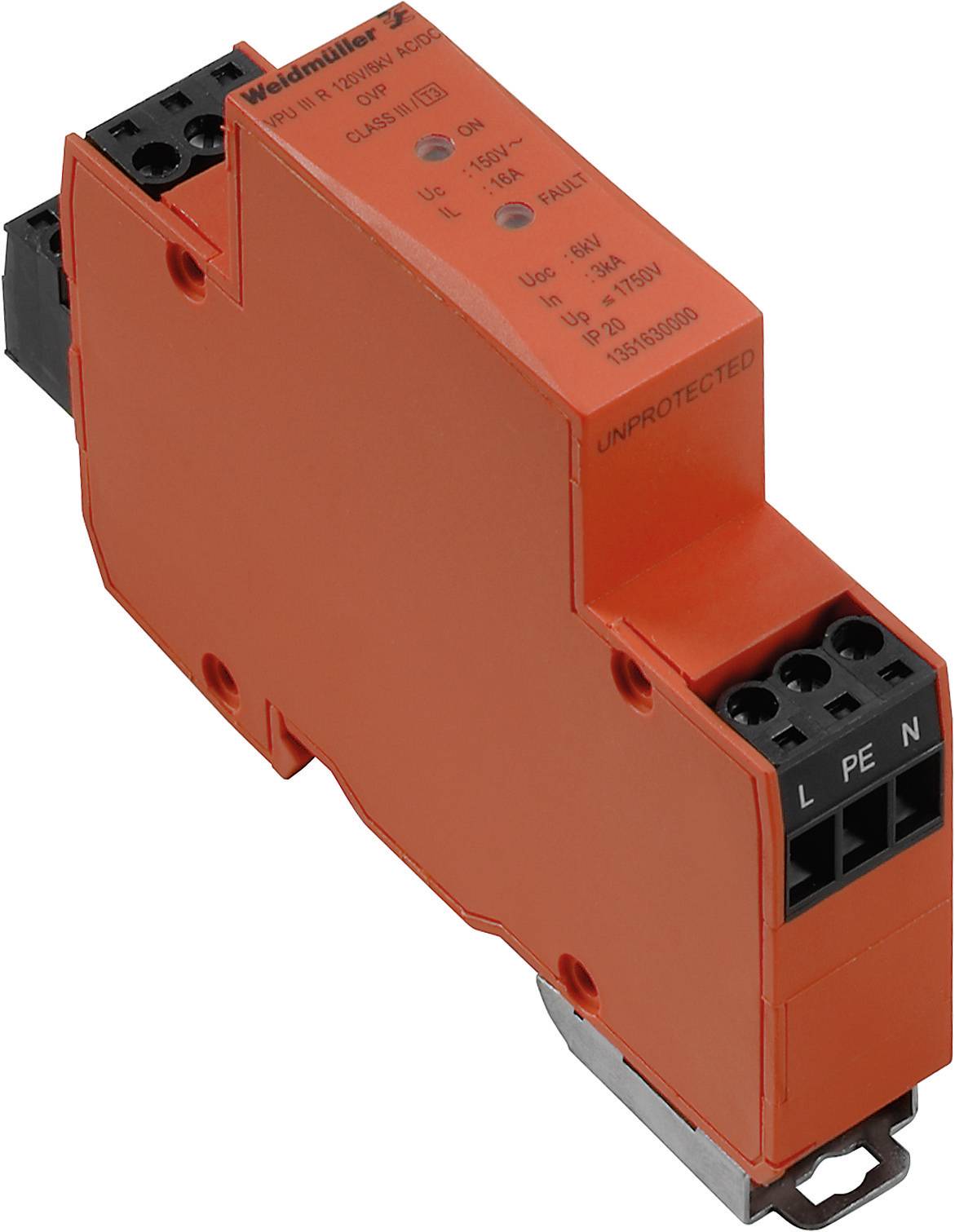

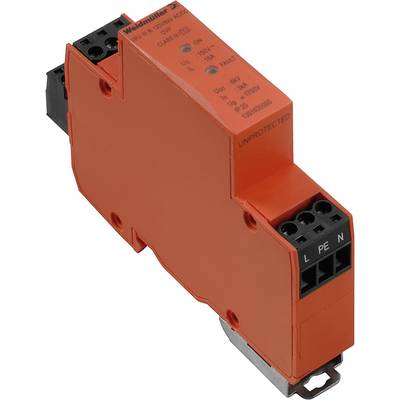

Weidmüller 1351630000 VPU III R 120V/6kV Overspændingsbeskyttelse afleder Overspændingsbeskyttelse til: Fordelerskab 3 k
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Højdepunkter og detaljer
Overspændingsbeskyttelse underfordelinger
- PU III R 120V/6kV
Tekniske specifikationer
- Afisoleringslængde: 5 mm
- Afisoleringslængde tilslutning: 7 mm
- Tilslutningsmåde: Skruetilslutning.
- Tilspændingsmoment, maks.: 0,5 Nm
- Tilspændingsmoment, min.: 0,4 Nm
- Konstruktion: Installationskabinet; 1 Te, Insta IP20
- Maksimal permanent spænding, UC (AC) 150 V.
- Højeste konstant spænding, UC (DC) 212 V.
- Klemmeområde, maks.: 2,5 mm²
- Klemmeområde, min.: 0,5 mm²
- Kortslutningssikret ISCCR: 1,5 kA
- Opbevaringstemperatur: -40 °C til 70 °C
- Ledertilslutningstværsnit, enkelttrådet, maks.: 1,5 mm²
- Ledertilslutningstværsnit, fintrådet, maks.: 2,5 mm²
- Ledertilslutningstværsnit, flertrådet, maks.: 2,5 mm²
- Mærkestrøm I 16 A
- Nettovægt: 85 g
- Optisk funktionsvisning: Grøn OK, LED rød = afleder defekt, udskiftes
- Antal poler: 1
- Beskyttelsesniveau up (typ.)< 700 V
- Bæreskinne TS 35
- Overspændingskategori: II
- Tilsmudsningsgrad: 3
- Produkttype
Overspændingsbeskyttelse afleder
- Overspændingsbeskyttelse til
Fordelerskab
- Lækstrøm
3 kA
- Nominel spænding
120 V/AC
150 V/DC
- Responstid (detaljer)
≤ 100 ns
- Driftstemperatur
-5 °C til +40 °C
IP20
- Produc.-delnr.
1351630000
- Type
PU III R 120V/6kV
- Producentfarve
Orange
- Dim.
(B x H x T) 18 x 102 x 71.5 mm
- Bredde
18 mm
- H
102 mm
- D
71.5 mm
- Indhold
1 stk
Dokumenter og downloads
Datablad
Datablad 258522 Weidmüller 1351630000 VPU III R 120V/6kV Overspændingsbeskyttelse afleder Overspændingsbeskyttelse til: Fordelerskab 3 k
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 258522 Weidmüller 1351630000 VPU III R 120V/6kV Overspændingsbeskyttelse afleder Overspændingsbeskyttelse til: Fordelerskab 3 k
Beskrivelse
Overspændingssikring. Kompakt type III afleder til AC/DC-beskyttelse iht. IEC61643-11:2012. Velegnet til beskyttelse af enheder. Installationssted i nærheden af den enhed, der skal beskyttes. Ved nominel strøm> 16 A kan den anvendes som en one port afleder.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
