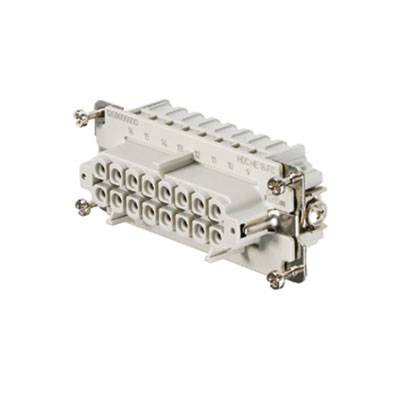

Weidmüller 1208000000 Tilslutningsindsats RockStar® HDC HE 16 + PE Crimp 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Tilslutningsindsats
Tilslutning
Crimp
Serie
RockStar® HDC HE
Særlige kendetegn:
Med kobberlegering
Samlet poltal
16 + PE
Datablad (PDF)
5 stk.
Antal (stk.)
Du sparer
Emballagepris (ekskl. moms)
1
-
127,20 kr.
3
5% = 6,31 kr.
120,89 kr.
5
7% = 8,82 kr.
118,38 kr.
10
8% = 10,52 kr.
116,68 kr.
25
10% = 12,40 kr.
114,80 kr.
50
11% = 14,51 kr.
112,69 kr.
Mængderabatter varierer afhængigt af sælgeren
Du sparer 0,00 kr.
Antal
Total (127,20 kr. / stk.r)
127,20 kr.
ekskl. moms
Kun 5 stk. tilbage på lager
Højdepunkter og detaljer
kvindelige indsats
- HDC HE 16 FC
Tekniske specifikationer
- Nettovægt: 49 g
- Grænsetemperatur: -40 °C... 125 °C
- isolationsmodstand: 1010 Ω
- tilsmudsningsgrad: 3
- bredde: 34 mm
- højde: 33,5 mm
- dybde: 84,5 mm
- højde tilslutning: 33,5 mm
- længde sokkel: 84,5 mm
- størrelse: 6
- serie: HE
- mærkespænding (din en 61984): 500 V
- mærkespænding iht. UL/CSA: 600 V AC/DC
- nominel stødspænding (din en 61984): 6 kV
- jævnstrøm (din en 61984): 16 A
- brændbarhedsklasse iht. UL 94: V-0
- gennemgangsmodstand: ≤ 2MΩ
- isolerende materiale: Pc glasfiberforstærket (UL-listet og bane-kvalificeret)
- isoleringsklasse: IIIA
- Stikcyklusser AG: ≥ 500
- stikcyklusser: ≥ 500
- forbindelsestype PE: Skruetilslutning
- ledertværsnit AWG (PE), maks.: AWG 12
- ledertilslutningstværsnit AWG (PE), min.: AWG 20
- afisoleringslængde mærkespænding: 7,5 mm
- afisoleringslængde PE-tilslutning: 10 mm
- tilspændingsmoment maks. PE-tilslutning: 1,5 Nm
- tilspændingsmoment min. PE-tilslutning: 1,2 Nm
- monteringsskrue: M 4
- klingemål krydskærv: GR. PH1
- klingemål lige kærv (PE-tilslutning): SD 0,8 x 4,0
- Produkttype
Tilslutningsindsats
- Serie
RockStar® HDC HE
- Særlige kendetegn:
Med kobberlegering
- Tilslutning
Crimp
- Samlet poltal
16 + PE
- Tværsnit (maks.)
4 mm²
- Poltal
16
- Ledningstværsnit (min.)
0.5 mm²
- Indhold
1 stk
- Forspringskontakt (PE)
Ja
34
33.5 mm
84.5 mm
500 V
16
Bus
-40-125 °C
V0
6 kV
Crimp connection
Silver
3
0.5-4 mm²
4-4 mm²
0.5-4 mm²
0.5-4 mm²
TRUE
Other copper alloys
16 A
Thermoplastic
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 201613 Weidmüller 1208000000 Tilslutningsindsats RockStar® HDC HE 16 + PE Crimp 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 201613 Weidmüller 1208000000 Tilslutningsindsats RockStar® HDC HE 16 + PE Crimp 1 stk
Beskrivelse
Bemærk! Dette produkt er blevet maskineoversat.
Female insert. HDC - indsæt sokkel, 500 V, 16 A, Antal positioner: 16, Crimp-forbindelse, Størrelse: 6 krympe ledningsforbindelse niveau er udformet som en crimp kontakt. I årtier, den gennemprøvede krympe forbindelsen er i brug. Crimp kontakter følger ikke med indsatserne. Kontakter 32, Mærkestrøm: 16 A, Mærkespænding: 500V, Nominel spænding til UL / CSA 600 V AC / DC. Crimp.
Female insert. HDC - indsæt sokkel, 500 V, 16 A, Antal positioner: 16, Crimp-forbindelse, Størrelse: 6 krympe ledningsforbindelse niveau er udformet som en crimp kontakt. I årtier, den gennemprøvede krympe forbindelsen er i brug. Crimp kontakter følger ikke med indsatserne. Kontakter 32, Mærkestrøm: 16 A, Mærkespænding: 500V, Nominel spænding til UL / CSA 600 V AC / DC. Crimp.
