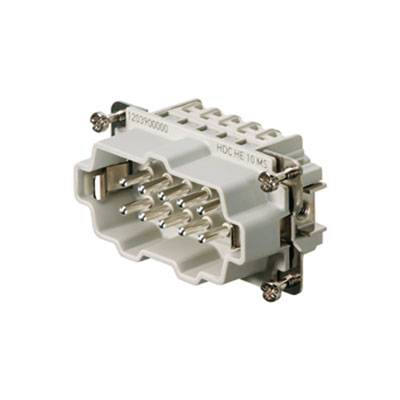

Weidmüller 1203900000 Stiftindsats RockStar® HDC HE 10 + PE Skruer 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Stiftindsats
Tilslutning
Skruer
Serie
RockStar® HDC HE
Særlige kendetegn:
Med kobberlegering
Samlet poltal
10 + PE
Datablad (PDF)
24 stk.
Antal (stk.)
Du sparer
Emballagepris (ekskl. moms)
1
-
127,20 kr.
3
5% = 6,31 kr.
120,89 kr.
5
7% = 8,82 kr.
118,38 kr.
10
8% = 10,52 kr.
116,68 kr.
25
10% = 12,40 kr.
114,80 kr.
50
11% = 14,51 kr.
112,69 kr.
Mængderabatter varierer afhængigt af sælgeren
Du sparer 0,00 kr.
Antal
Total (127,20 kr. / stk.r)
127,20 kr.
ekskl. moms
30 dages returret
Højdepunkter og detaljer
Male insert
- HDC HE 10 MS
Tekniske specifikationer
- Nettovægt: 67 g
- Grænsetemperatur: -40 °C... 125 °C
- isolationsmodstand: 1010 Ω
- tilsmudsningsgrad: 3
- bredde: 34 mm
- højde: 35,7 mm
- dybde: 64 mm
- længde sokkel: 64 mm
- størrelse: 4
- serie: HE
- mærkespænding (din en 61984): 500 V
- mærkespænding iht. UL/CSA: 600 V AC/DC
- nominel stødspænding (din en 61984): 6
- nominel strøm (din en 61984): 16 A
- brændbarhedsklasse iht. UL 94: V-0
- gennemgangsmodstand: ≤ 2MΩ
- isolerende materiale: Pc glasfiberforstærket (UL-listet og togkvalificeret)
- isoleringsklasse: IIIA
- Stikcyklusser AG: ≥ 500
- forbindelsestype PE: Skruetilslutning
- ledertværsnit AWG (PE), maks.: AWG 12
- ledertværsnit AWG (PE), min.: AWG 20
- afisoleringslængde mærkespænding: 9 mm
- afisoleringslængde PE-tilslutning: 10 mm spændingstilslutning
- : Maks. PE-tilslutning: 1,5 Nm
- tilspændingsmoment min. PE-tilslutning: 1,2 Nm
- monteringsskrue: M 4
- klingemål krydskærv: GR. PH1
- klingemål lige kærv (PE-tilslutning): SD 0,8 x 4,0
- overflade: Sølv passiveret
- materiale:
- Klingemål kærv (skruetilslutning): Kobberlegering SD 0,6 x 3,5
- , højde stik: 35,7 mm
- Produkttype
Stiftindsats
- Serie
RockStar® HDC HE
- Særlige kendetegn:
Med kobberlegering
- Tilslutning
Skruer
- Samlet poltal
10 + PE
- Tværsnit (maks.)
2.5 mm²
- Poltal
10
- Ledningstværsnit (min.)
0.5 mm²
- Indhold
1 stk
- Forspringskontakt (PE)
Ja
34
35.7 mm
64 mm
500 V
10
Pin
-40-125 °C
V0
6 kV
Screw connection
Silver
3
0.5-2.5 mm²
2.5-2.5 mm²
0.5-2.5 mm²
0.5-2.5 mm²
TRUE
Other copper alloys
16 A
Thermoplastic
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 201589 Weidmüller 1203900000 Stiftindsats RockStar® HDC HE 10 + PE Skruer 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 201589 Weidmüller 1203900000 Stiftindsats RockStar® HDC HE 10 + PE Skruer 1 stk
Beskrivelse
Bemærk! Dette produkt er blevet maskineoversat.
Pin insert. HDC - insert, pin, 500 V, 16 A, Antal positioner: 10, skrue-forbindelse, størrelse: 4. Skru forbindelsen niveauet tråden er udformet som en skrue element. Alt skrue-tilslutning (undtagen størrelse 1) er udstyret med en beskyttelse wire fjeder. Kontakter 10, Mærkestrøm: 16 A, Mærkespænding: 500V, Nominel spænding til UL / CSA 600 V AC / DC, skrue.
Pin insert. HDC - insert, pin, 500 V, 16 A, Antal positioner: 10, skrue-forbindelse, størrelse: 4. Skru forbindelsen niveauet tråden er udformet som en skrue element. Alt skrue-tilslutning (undtagen størrelse 1) er udstyret med en beskyttelse wire fjeder. Kontakter 10, Mærkestrøm: 16 A, Mærkespænding: 500V, Nominel spænding til UL / CSA 600 V AC / DC, skrue.
