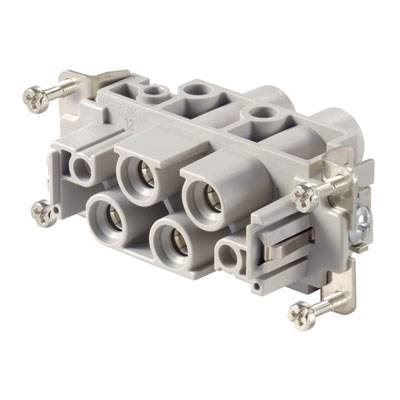

Weidmüller 1023230000 Tilslutningsindsats RockStar® HDC 4 + 2 + PE Skruer 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Tilslutningsindsats
Tilslutning
Skruer
Serie
RockStar® HDC
Særlige kendetegn:
Med kobberlegering
Samlet poltal
4 + 2 + PE
Datablad (PDF)
5 stk.
Antal (stk.)
Du sparer
Emballagepris (ekskl. moms)
1
-
295,20 kr.
3
3% = 9,59 kr.
285,61 kr.
5
5% = 13,43 kr.
281,77 kr.
10
5% = 15,97 kr.
279,23 kr.
25
6% = 18,86 kr.
276,34 kr.
Mængderabatter varierer afhængigt af sælgeren
Du sparer 0,00 kr.
Antal
Total (295,20 kr. / stk.r)
295,20 kr.
ekskl. moms
Kun 5 stk. tilbage på lager
Højdepunkter og detaljer
kvindelige indsats
- HDC S4 / 2 FS
Tekniske specifikationer
- Nettovægt: 109 g
- Grænsetemperatur: -40 °C... 125 °C
- isolationsmodstand: 1010 Ω
- tilsmudsningsgrad: 3
- bredde: 34 mm
- højde: 46,2 mm
- dybde: 84,5 mm
- højde tilslutning: 46,2 mm
- længde sokkel: 84,5 mm
- størrelse: 6
- serie: MixMate
- mærkespænding (din en 61984): 830 V
- mærkespænding iht. UL/CSA: 600 V AC/DC
- nominel stødspænding (din en 61984): 8 kV
- strøm (din en 61984): 80 A
- brændbarhedsklasse iht. UL 94: V-0
- gennemgangsmodstand: ≤ 1 mΩ
- isoleringsstof: PC glasfiberforstærket (UL-listet og togkvalificeret)
- isoleringsklasse: IIIA
- Stikcyklusser AG: ≥ 500
- forbindelsestype PE: Skruetilslutning
- ledertværsnit AWG (PE), maks.: AWG 6
- -ledertværsnit AWG (PE), min.: AWG 20
- afisoleringslængde mærkespænding: 15 mm
- afisoleringslængde PE-tilslutning: 13 mm spændingstilslutning
- : Maks. PE-tilslutning: 2,5 Nm
- tilspændingsmoment min. PE-tilslutning: 2 Nm
- fastgørelsesskrue: M 5
- klingemål krydskærv: Str. PH2
- klingemål kærv (PE-tilslutning): SD 1,2 x 6,5
- overflade: Sølv passiveret
- materiale: Kobberlegering
- SD 0,8 x 4,0
- antal effektkontakter: 4
- Produkttype
Tilslutningsindsats
- Serie
RockStar® HDC
- Særlige kendetegn:
Med kobberlegering
- Tilslutning
Skruer
- Samlet poltal
4 + 2 + PE
- Tværsnit (maks.)
16 mm²
- Poltal
4
2
- Ledningstværsnit (min.)
1.5 mm²
- Tværsnit power kontakt (maks.)
16 mm²
- Tværsnit power kontakt (min.)
1.5 mm²
- Tværsnit kontakt kontrol (max.)
2.5 mm²
- Tværsnit kontakt styring (min.)
0.5 mm²
- Indhold
1 stk
- Forspringskontakt (PE)
Ja
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 195789 Weidmüller 1023230000 Tilslutningsindsats RockStar® HDC 4 + 2 + PE Skruer 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 195789 Weidmüller 1023230000 Tilslutningsindsats RockStar® HDC 4 + 2 + PE Skruer 1 stk
Beskrivelse
Bemærk! Dette produkt er blevet maskineoversat.
Female insert. HDC - indsæt sokkel, 830 V, 80 A, Antal positioner: 6, Skrue størrelse: er 6. MixMate serien kendetegnet ved, at i et stik til samtidig transmittere høj nominel strøm og - er gjort mulig, men understreger også signaler. tilslutning niveau Tråden er udformet som et skrueelement. Alle skrue-forbindelseselementer er udstyret med en beskyttelse wire fjeder. Skrue.
Female insert. HDC - indsæt sokkel, 830 V, 80 A, Antal positioner: 6, Skrue størrelse: er 6. MixMate serien kendetegnet ved, at i et stik til samtidig transmittere høj nominel strøm og - er gjort mulig, men understreger også signaler. tilslutning niveau Tråden er udformet som et skrueelement. Alle skrue-forbindelseselementer er udstyret med en beskyttelse wire fjeder. Skrue.
