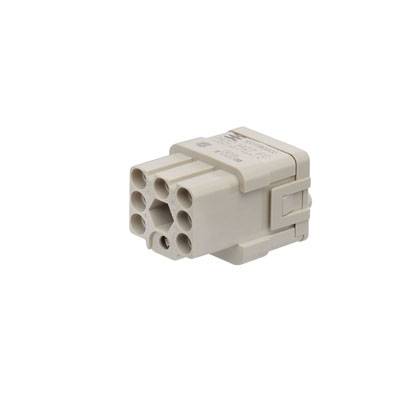

Weidmüller 1003180000 Stiftindsats RockStar® HDC HQ 7 + PE Crimp 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Stiftindsats
Tilslutning
Crimp
Serie
RockStar® HDC HQ
Særlige kendetegn:
Med kobberlegering
Samlet poltal
7 + PE
Datablad (PDF)
5 stk.
Antal (stk.)
Du sparer
Emballagepris (ekskl. moms)
1
-
135,20 kr.
3
5% = 6,70 kr.
128,50 kr.
5
7% = 9,38 kr.
125,82 kr.
10
8% = 11,18 kr.
124,02 kr.
25
10% = 13,18 kr.
122,02 kr.
50
11% = 15,42 kr.
119,78 kr.
Mængderabatter varierer afhængigt af sælgeren
Du sparer 0,00 kr.
Antal
Total (135,20 kr. / stk.r)
135,20 kr.
ekskl. moms
Kun 5 stk. tilbage på lager
Højdepunkter og detaljer
HDC insert, Female, 400 V, 10 A, No. of poles: 7, Crimp connection, Size: 1
- HDC HQ 7 FC
Tekniske specifikationer
- Nettovægt: 16 g
- Grænsetemperatur: -40 °C... 125 °C
- isolationsmodstand: 1010 Ω
- tilsmudsningsgrad: 3
- bredde: 21 mm
- højde: 40,2 mm
- dybde: 21 mm
- højde tilslutning: 40,2 mm
- længde sokkel: 21 mm
- størrelse: 1
- serie: HQ
- mærkespænding (din en 61984): 400 V
- mærkespænding iht. UL/CSA: 600 V AC/DC
- nominel stødspænding (din en 61984): 6 kV
- strømstyrke (din en 61984): 10 A
- brændbarhedsklasse iht. UL 94: V-0
- gennemgangsmodstand: ≤ 4mΩ
- isoleringsmateriale: Pc glasfiberforstærket (UL-listet og bane-kvalificeret)
- isoleringsklasse: IIIA
- Stikcyklusser AG: ≥ 500
- stikcyklusser: ≥ 500
- forbindelsestype PE: Skruetilslutning
- ledertværsnit AWG (PE), maks.: AWG 14
- ledertilslutningstværsnit AWG (PE), min.: AWG 26
- afisoleringslængde mærkespænding: 8 mm
- afisoleringslængde PE-tilslutning: 5 mm
- tilspændingsmoment maks. PE-tilslutning: 0,55 Nm
- tilspændingsmoment min. PE-tilslutning: 0,5 Nm
- fastgørelsesskrue: M 3
- klingemål kærv (PE-tilslutning): SD 0,6 x 3,5
- Produkttype
Stiftindsats
- Serie
RockStar® HDC HQ
- Særlige kendetegn:
Med kobberlegering
- Tilslutning
Crimp
- Samlet poltal
7 + PE
- Tværsnit (maks.)
2.5 mm²
- Poltal
7
- Ledningstværsnit (min.)
0.14 mm²
- Indhold
1 stk
- Forspringskontakt (PE)
Ja
21
40.2 mm
21 mm
400 V
7
Bus
-40-125 °C
V0
6 kV
Crimp connection
Silver
3
0.14-2.5 mm²
0.14-2.5 mm²
0.14-2.5 mm²
0.14-2.5 mm²
TRUE
Other copper alloys
10 A
Thermoplastic
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 195483 Weidmüller 1003180000 Stiftindsats RockStar® HDC HQ 7 + PE Crimp 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 195483 Weidmüller 1003180000 Stiftindsats RockStar® HDC HQ 7 + PE Crimp 1 stk
Beskrivelse
Bemærk! Denne tekst er maskineoversat.
Pin insert. HDC - insert socket, 400 V, 10 A, Antal positioner: 7, Crimp-forbindelse, Størrelse: 1. HQ Series - Lille størrelse endnu store. De elektriske karakteristika taler for sig selv. Det afprøvede HD crimp kontakter kan også bruges her. tilslutning niveau Tråden er udformet som en Krympekontaktbelægning. I årtier, den gennemprøvede krympe forbindelsen er i brug. Crimp kontakter følger ikke med indsatserne. Kontakter 7 (+ PE) Mærkestrøm: 10 A, Mærkespænding: 400V, Nominel spænding til UL / CSA 600 V AC / DC. Crimp.
Pin insert. HDC - insert socket, 400 V, 10 A, Antal positioner: 7, Crimp-forbindelse, Størrelse: 1. HQ Series - Lille størrelse endnu store. De elektriske karakteristika taler for sig selv. Det afprøvede HD crimp kontakter kan også bruges her. tilslutning niveau Tråden er udformet som en Krympekontaktbelægning. I årtier, den gennemprøvede krympe forbindelsen er i brug. Crimp kontakter følger ikke med indsatserne. Kontakter 7 (+ PE) Mærkestrøm: 10 A, Mærkespænding: 400V, Nominel spænding til UL / CSA 600 V AC / DC. Crimp.
