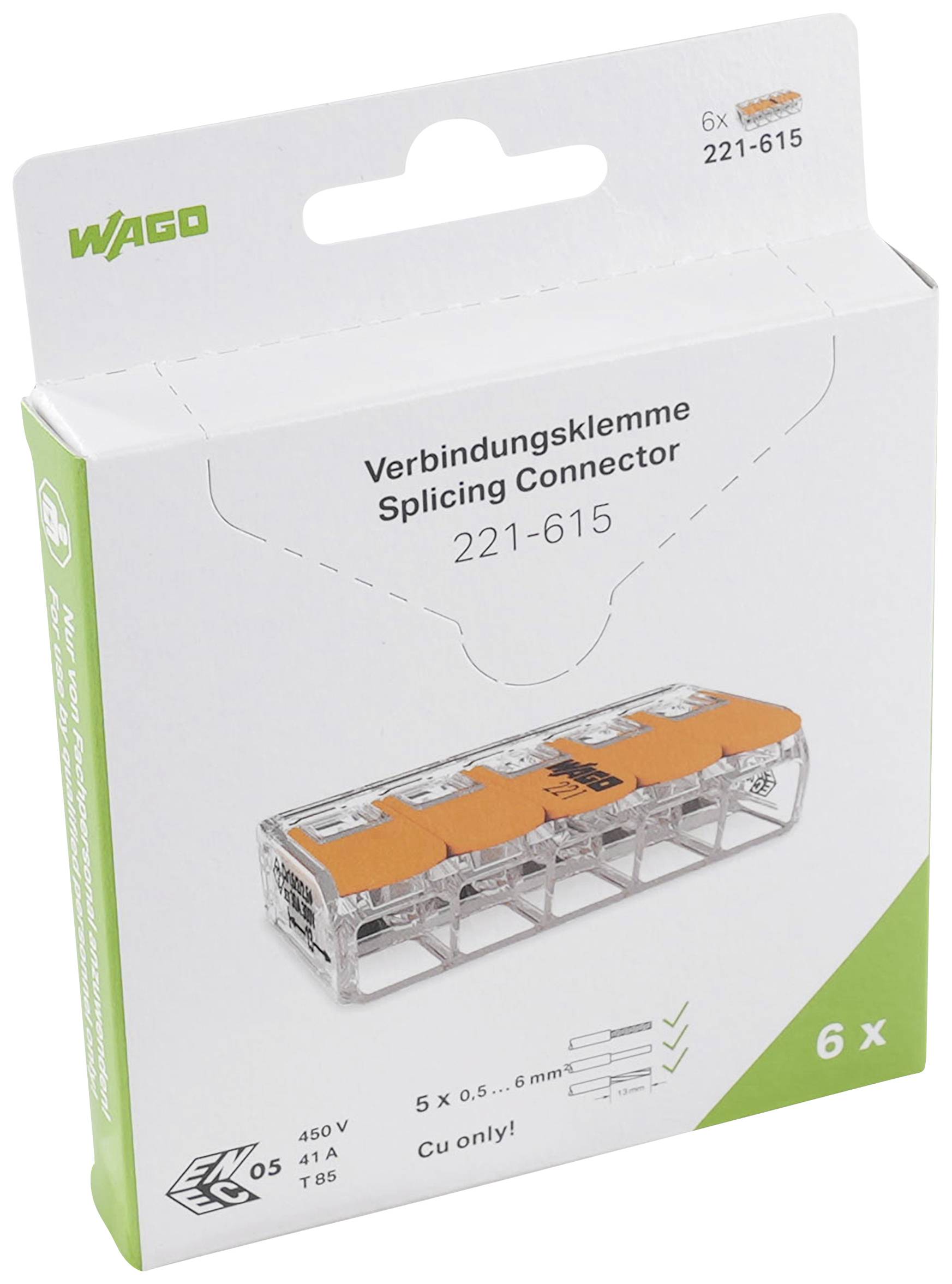

WAGO 221-615 221 Forbindelsesklemme fleksibel: 0.5-6 mm² stift: 0.5-6 mm² Poltal: 5 6 stk Transparent, Orange
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Forbindelsesklemme
Tværsnit fleksibel (min. )
0.5 mm²
Tværsnit fleksibel (maks.)
6 mm²
Tværsnit fast (min. )
0.5 mm²
Tværsnit fast (maks.)
6 mm²
Datablad (PDF)
207 Sæt
Antal (pakningsstørrelse 6 stk)
Total (11,33 kr. / stk.r)
68,00 kr.
ekskl. moms
Højdepunkter og detaljer
Forbindelsesklemme serie 221
- Omkring 40 % mindre end den foregående model
Tekniske specifikationer
- Produkttype
Forbindelsesklemme
- Tværsnit fleksibel (min. )
0.5 mm²
- Tværsnit fleksibel (maks.)
6 mm²
- Tværsnit fast (min. )
0.5 mm²
- Tværsnit fast (maks.)
6 mm²
- Poltal
5
- Producentfarve
Transparent
Orange
- Serie
221
- Nominel strøm
41 A
- Nominel strøm - afrundet
41 A
- Indhold
6 stk
- Dim.
(L x B) 21.1 mm x 36.7 mm
- Produc.-delnr.
221-615
20 - 10
- Afisoleringslængde
12- 14 mm
- Tilslutning
Trækfjeder
- Isoleringsmateriale
Plastic, metalliseret
- Nominel spænding
450 V
- Bredde
36.7 mm
- L
21.1 mm
- Temperaturområde
Op til +105 °C
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 2564448 WAGO 221-615 221 Forbindelsesklemme fleksibel: 0.5-6 mm² stift: 0.5-6 mm² Poltal: 5 6 stk Transparent, Orange
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2564448 WAGO 221-615 221 Forbindelsesklemme fleksibel: 0.5-6 mm² stift: 0.5-6 mm² Poltal: 5 6 stk Transparent, Orange
Beskrivelse
Ekstremt slank
Klemmerne i generation 221 er et ægte pladsvidunder: volumen er i forhold til den foregående model (serie 222) reduceret med 40 %. Dermed kan elektroinstallatøren nu problemfrit klare opgaven selv under snævre indbygningsforhold. Takket være den ekstremt slanke design i den nye serie kan de trådførte klemmer nemt og hurtigt indlægges i installationsdåsen. Derudover giver pladsbesparingen flere muligheder for senere opgraderinger.
Se, hvad problemet er
Den nye kabinetdesign i serien 221, der er lavet i transparent plast giver mulighed for enkel visuel kontrol af den korrekte lederposition. Elektroinstallatøren kan efter tilslutningen med det samme se, om alle ledere er korrekt tilsluttet og forbundet. Også den korrekte leders afisoleringslængde kan nu nemt overskues og efterprøves. Lukket ledningsfører sørger for entydig føring af ledninger til modulets klemmepunkter.
Brugervenlighed i fokus
Via to prøveåbninger kan installatøren komfortabelt og sikkert efterprøve klemmerne, selv når de er monteret og ved hjælp af alle gængse testspidser. Håndtagene, der kan slås ud siden på kabinettet øger brugervenlighed. Den nye klemmegeneration er baseret på den velkendte værktøjsløse CAGE CLAMP® -teknologi, som kan åbne og lukke klemmerne ved hjælp af håndtagene. Forskellen til foregående model: Nu er håndtering af håndtagene endnu lettere. Dermed kan du tilslutte en ledning endnu nemmere og hurtigere.
Mange anvendelsesformer
Universalklemme som er den nye serie 221 i stand til at tilslutte selv fintrådede alle gængse ledertyper: med kun én klemme kan ledertværsnit fra 0,14 op til 4 mm² (fintrådet) eller 0,2 til 4 mm² (enkelt- og flertrådede) dækkes. Takket være den høje pålidelige nominelle strøm fra 32 A og en nominel spænding på 450 V egner serie 221 sig til mange forskellige applikationer. Typiske anvendelsesformer inden for bygningsteknik er tilslutning af lamper, jalousimotore samt det ledningsføring til samtaleanlæg, dør- og portkontrol. I industrien er forbindelsesklemme ideel til ledningsføring, for eksempel i motorer og pumper.
