VOLTCRAFT VC40 Stikdåse-tester CAT II 300 V
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Højdepunkter og detaljer

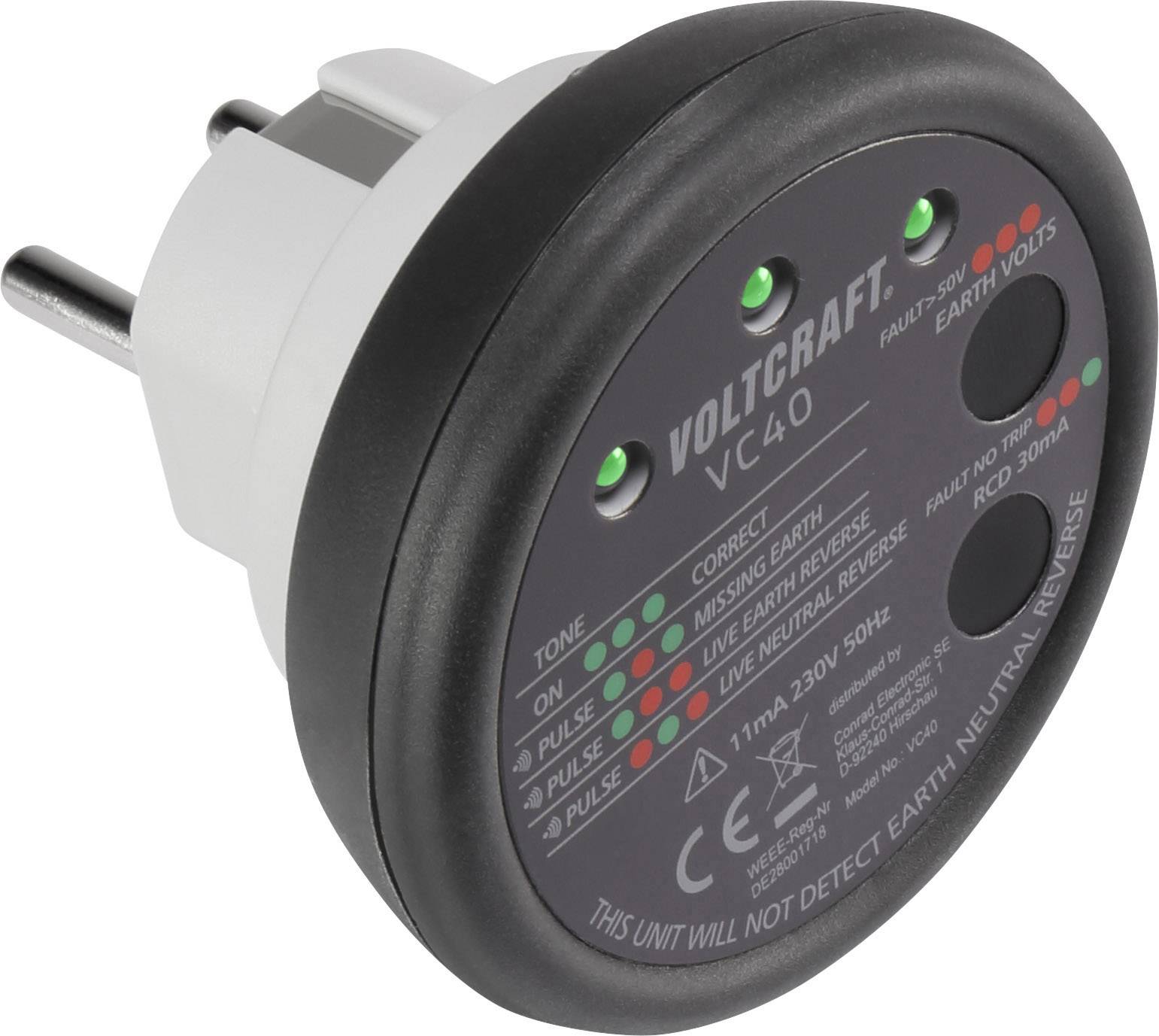

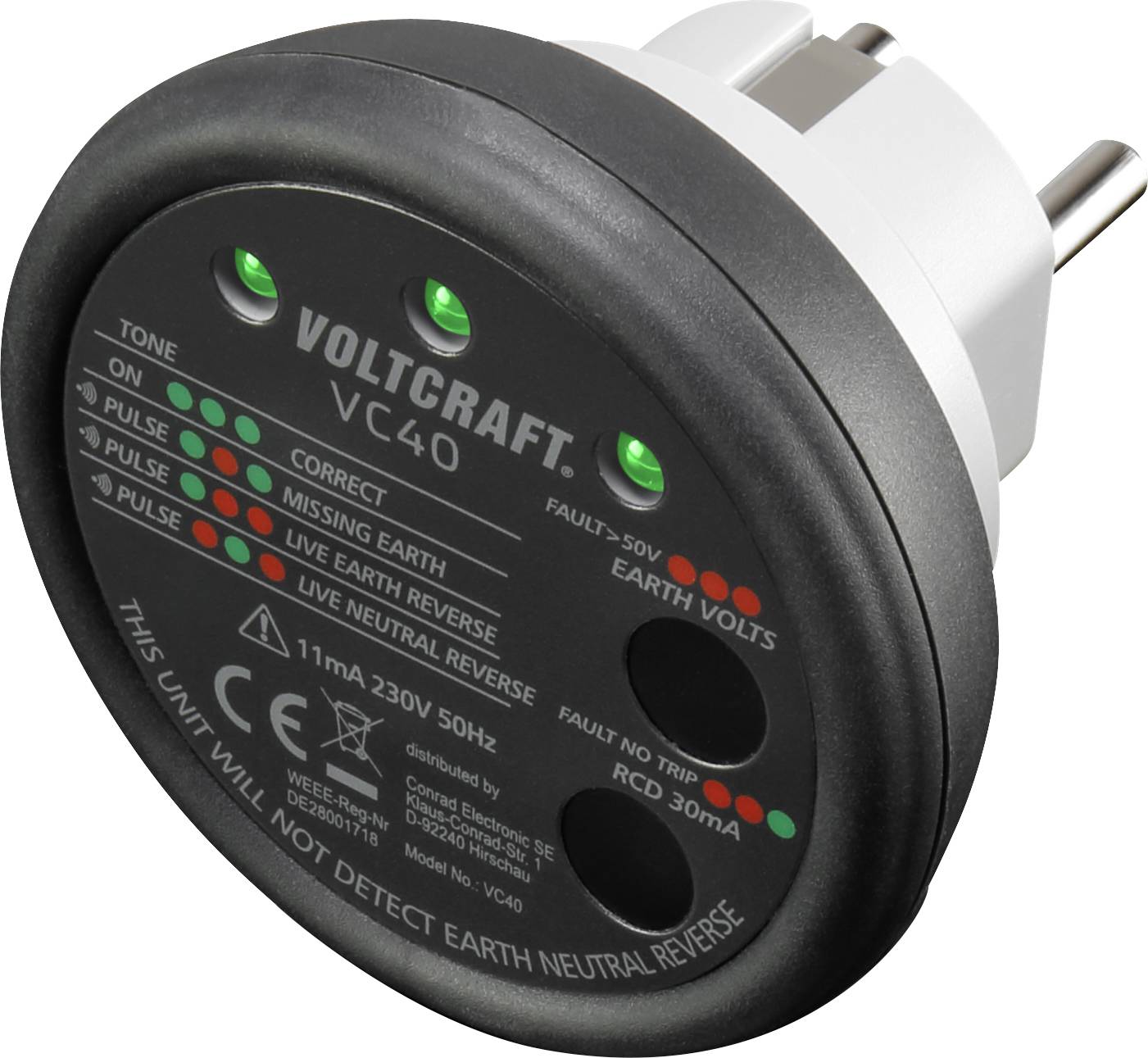

Stikdåsetester VC40
- Automatisk kontrolforløb
- Fingerkontakter til beskyttelsesledertest og til FI-test
- FI/RCD-test med 30 mA
- Akustiske signaler
Tekniske specifikationer
- Produkttype
Stikdåse-tester
- Målefunktion
FI-Prüfung
Phasenprüfung
- Målekategori
CAT II 300 V
Fabriksstandard
- Dim.
(Ø x L) 67 mm x 69 mm
- Vægt
80 g
- L
69 mm
- Type
VC40
- (Ø)
67 mm
Dokumenter og downloads
Datablad
Datablad 1509105 VOLTCRAFT VC40 Stikdåse-tester CAT II 300 V
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 1509105 VOLTCRAFT VC40 Stikdåse-tester CAT II 300 V
Overensstemmelseserklæring
Overensstemmelseserklæring 1509105 VOLTCRAFT VC40 Stikdåse-tester CAT II 300 V
Betingelser for garanti
Betingelser for garanti 1509105 VOLTCRAFT VC40 Stikdåse-tester CAT II 300 V
Beskrivelse

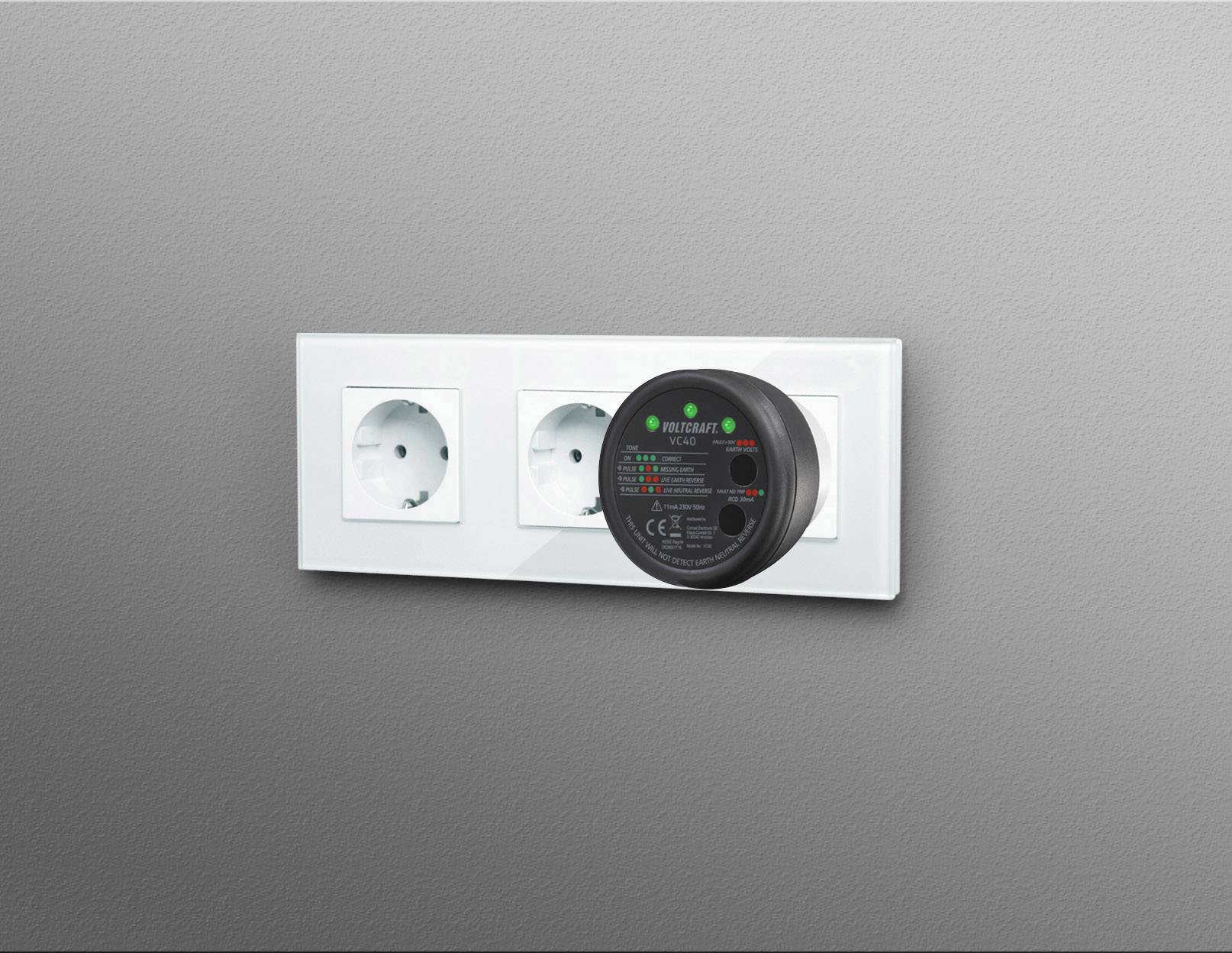

Stikdåsetesteren giver mulighed for en hurtig og sikker kontrol af stikdåser.
Kontrol af kabelføringen
Stikdåsen kontrolleres for mulige installationsfejl som f.eks. udskiftning af ledere og afbrydelser. Åbningen vises optisk og akustisk. Er ledningerne i orden, lyder der en konstant tone, og alle LED udsender et grønt lys.
Fejlstrømsbeskyttelse test
Ved hjælp af berøringskontakten startes kontrollen af fejlstrømsbeskyttelsen. Fejlstrømsafbrydere (Fi) kan testes med en udløsningsstrøm fra 30 mA. Aktiveringstiden begrænses automatisk til 300 ms. Denne test kan først startes for at beskytte mod person- og materielle skader, når apparatet registrerer en korrekt kabelføring.
Pulserende advarselstone ved fare
Udover LED-statusvisningen lyder der ved farlige fejl en pulserende advarselstone. Mangler f.eks. beskyttelseslederen (PE) eller spændingsfaldet mellem PE og N er for højt, afhjælper den pulserende advarselstone straks problemet. Det samme sker, hvis fejlstrømsafbryderen (Fi) ikke udløses som foreskrevet.
Kontrol af kabelføringen
Stikdåsen kontrolleres for mulige installationsfejl som f.eks. udskiftning af ledere og afbrydelser. Åbningen vises optisk og akustisk. Er ledningerne i orden, lyder der en konstant tone, og alle LED udsender et grønt lys.
Fejlstrømsbeskyttelse test
Ved hjælp af berøringskontakten startes kontrollen af fejlstrømsbeskyttelsen. Fejlstrømsafbrydere (Fi) kan testes med en udløsningsstrøm fra 30 mA. Aktiveringstiden begrænses automatisk til 300 ms. Denne test kan først startes for at beskytte mod person- og materielle skader, når apparatet registrerer en korrekt kabelføring.
Pulserende advarselstone ved fare
Udover LED-statusvisningen lyder der ved farlige fejl en pulserende advarselstone. Mangler f.eks. beskyttelseslederen (PE) eller spændingsfaldet mellem PE og N er for højt, afhjælper den pulserende advarselstone straks problemet. Det samme sker, hvis fejlstrømsafbryderen (Fi) ikke udløses som foreskrevet.
Version

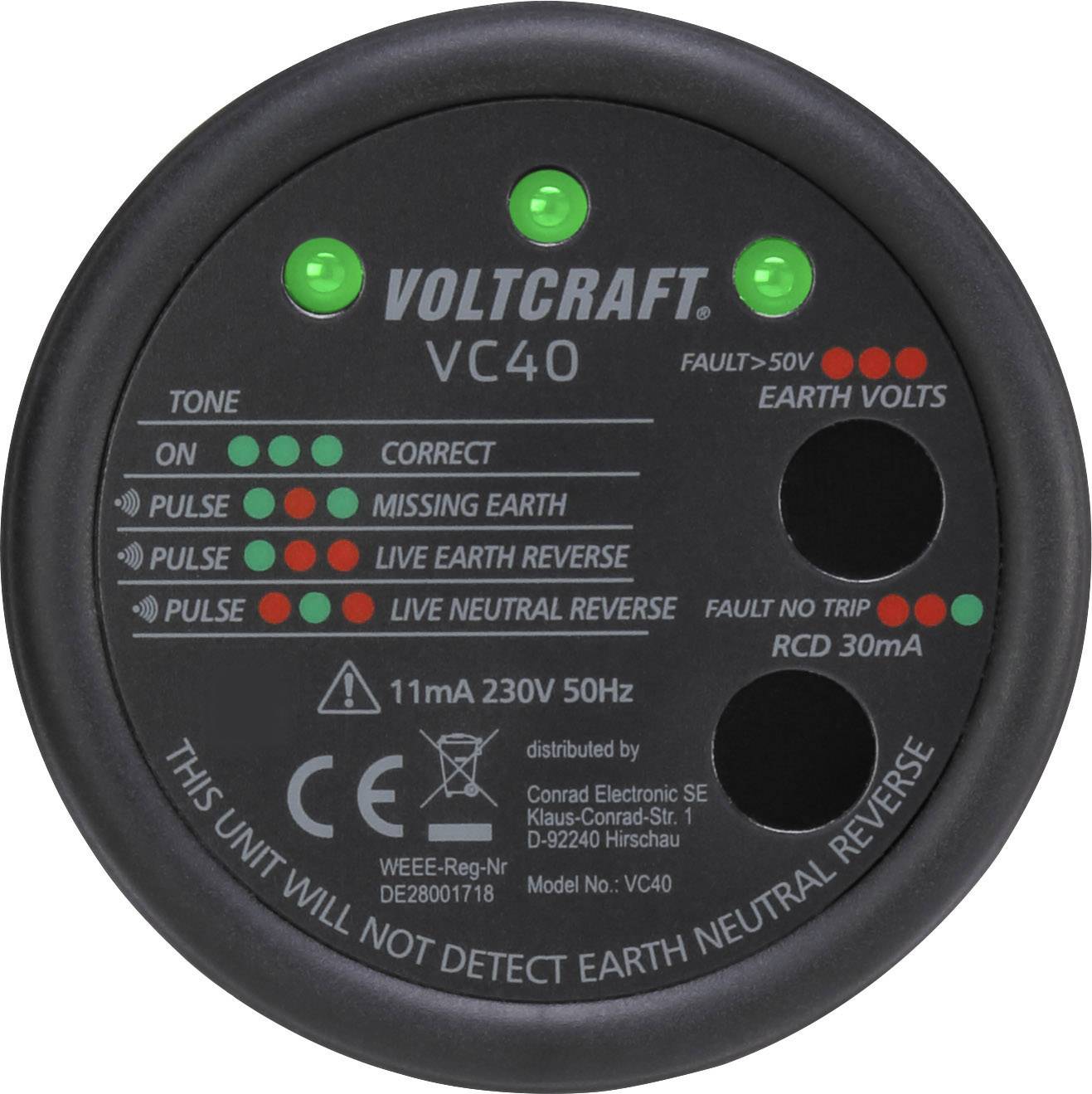

- 3 LED-displays
- Akustisk visning
- FI-testknap
- Berøringselektrode.
Inkluderet i leveringen
- Stikdåsetester VC40
- Betjeningsvejledning.
