VOLTCRAFT PA-3000 Net-analyseapparat 3-faset 24 bit-indgange, Grafisk display

EAN:
Fremstillingsnr.
Artikel nr.:

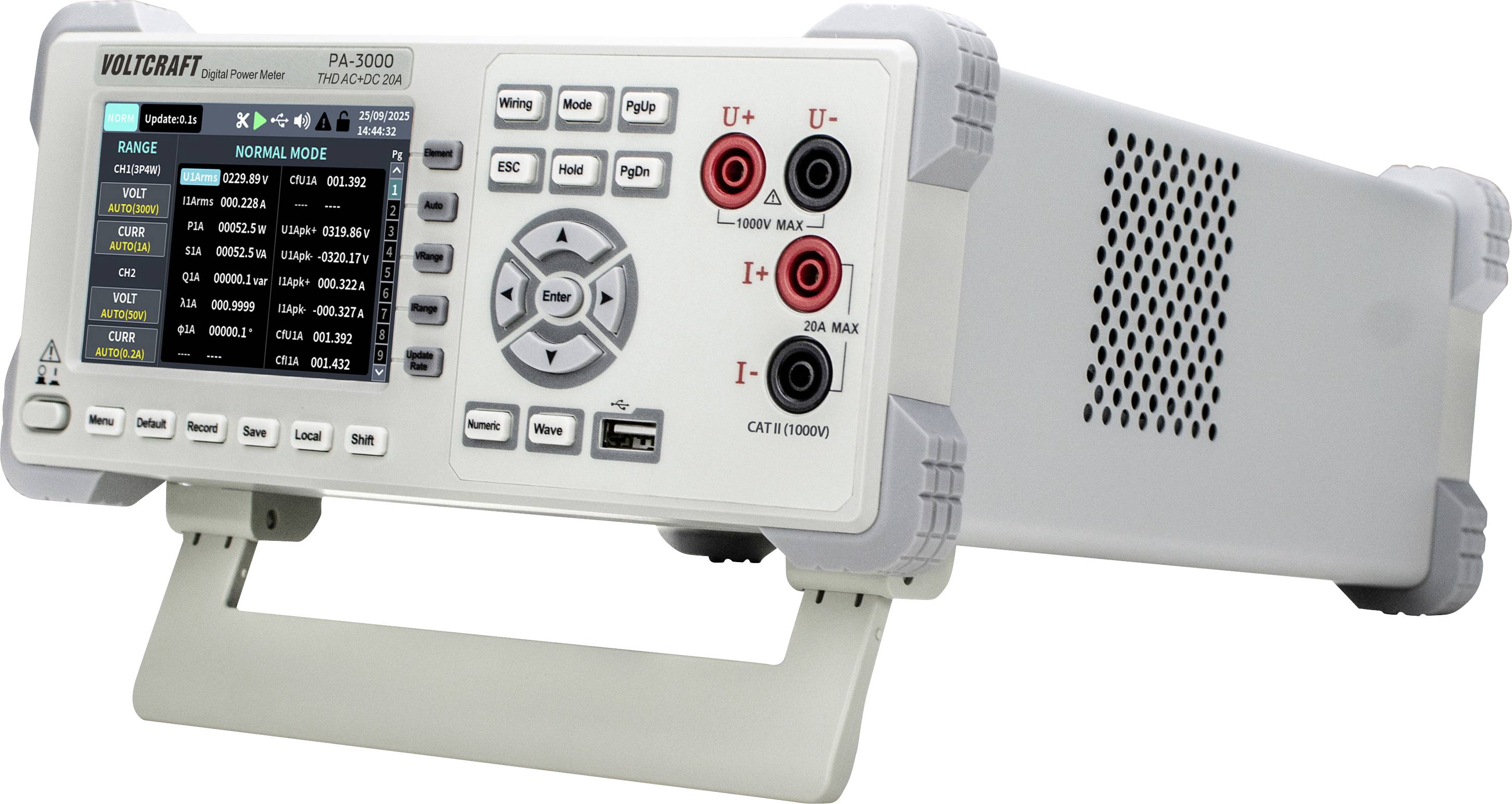

Frontvisning af en VOLTCRAFT PA 3000 bænkstrømforsyning med display, kontrolknapper, drejehjul og udgangsterminaler.
Frontvisning af en VOLTCRAFT PA 3000 bænkstrømforsyning med display, kontrolknapper, drejehjul og udgangsterminaler.

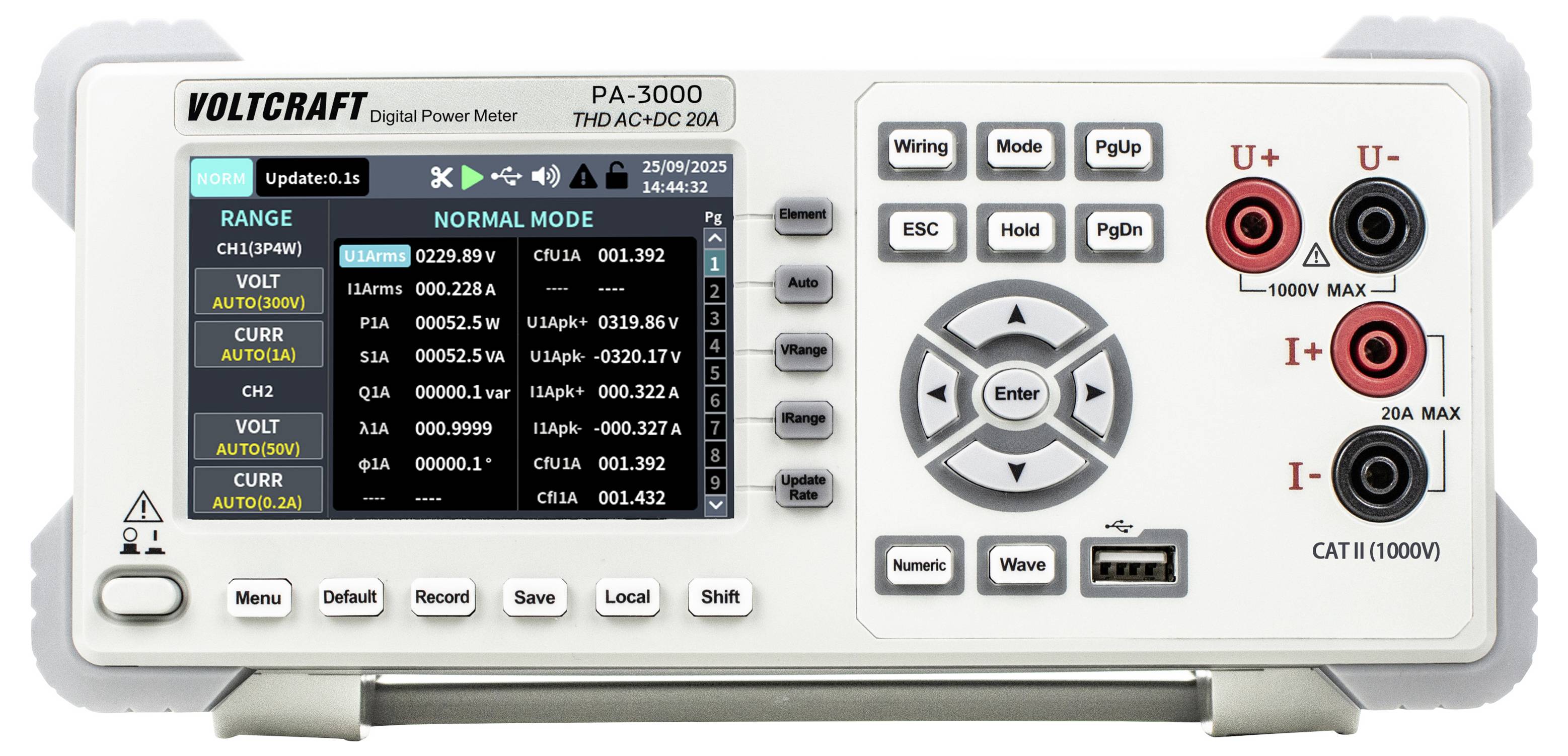

Frontpanel på en VOLTCRAFT PA-3000 digital strømmåler med display, kontrolknapper, navigationspanel og ind-/udgangsklemmmer til strøm og spænding.

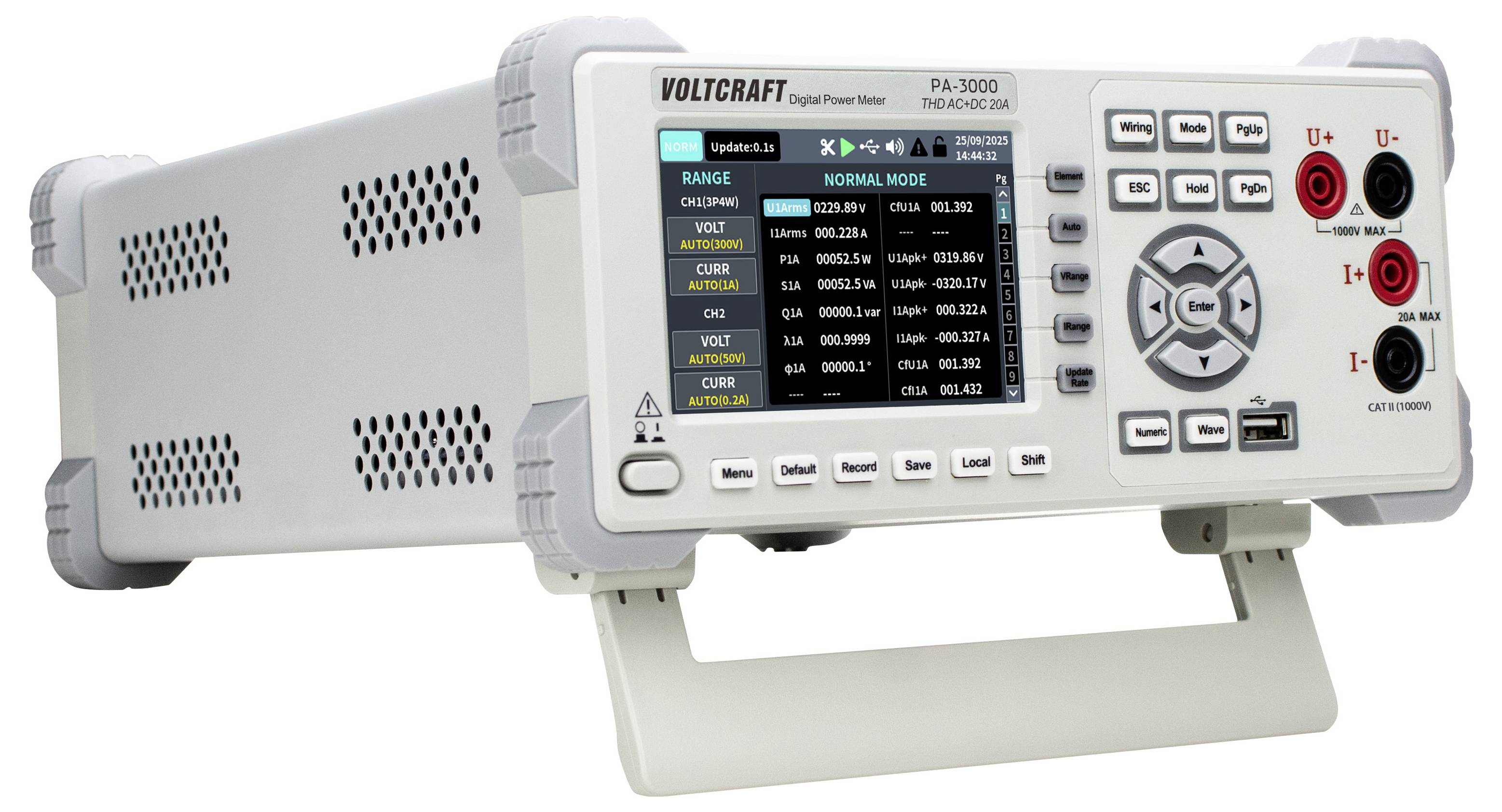

Frontvisning af en VOLTCRAFT PA-3000 strømanalysator med display, kontrolknapper og inputterminals på en stativ.

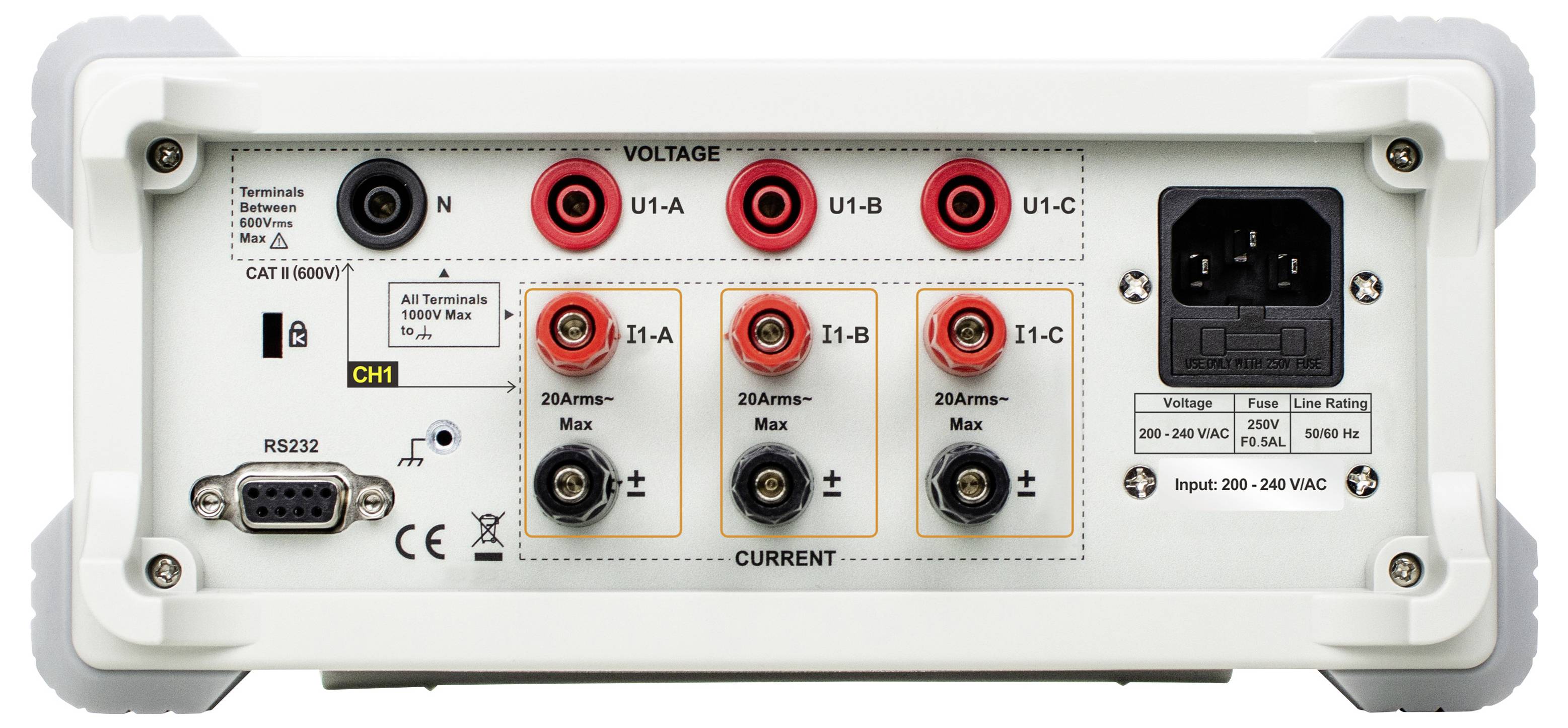

Bagpanel på en elektrisk målingsanordning med spændings- og strøminputtermimaler, RS232-port og vekselstrøminlet.

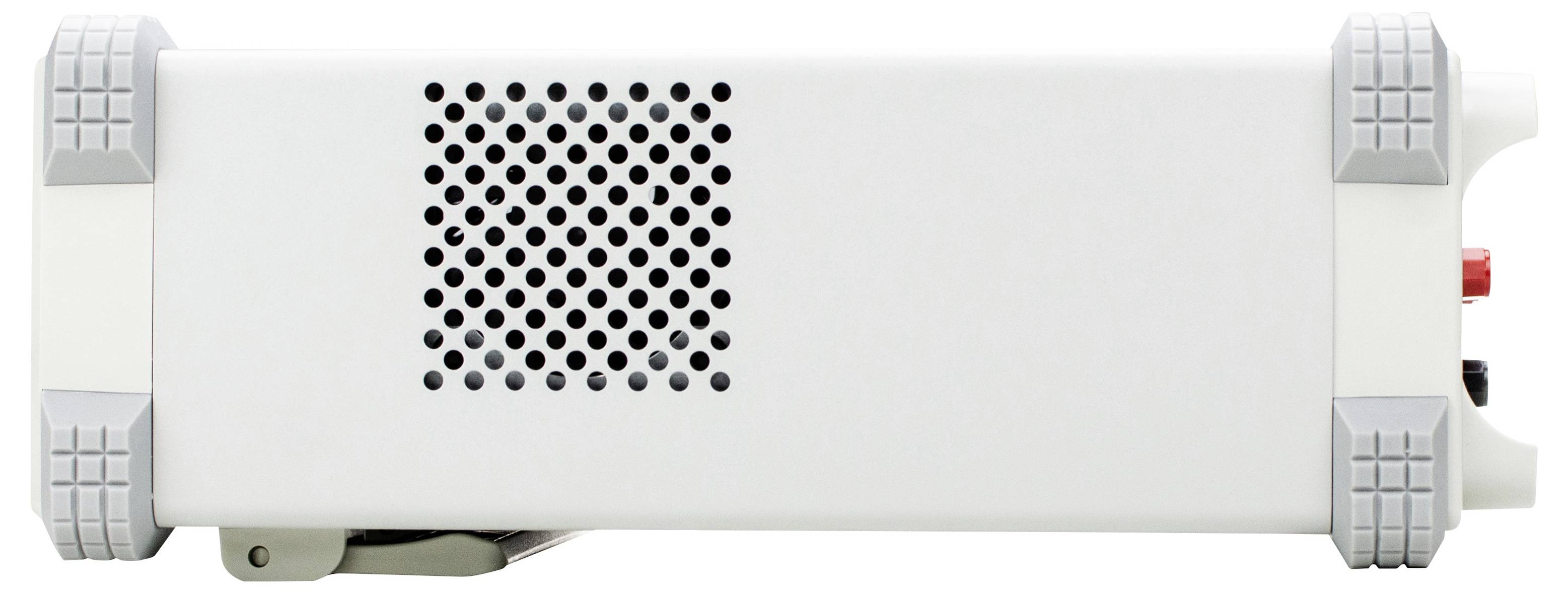

Sidevisning af en hvid elektronisk enhed med en sort ventilationsgitter, gråe hjørnebeskyttere og røde og sorte stik på højre side.

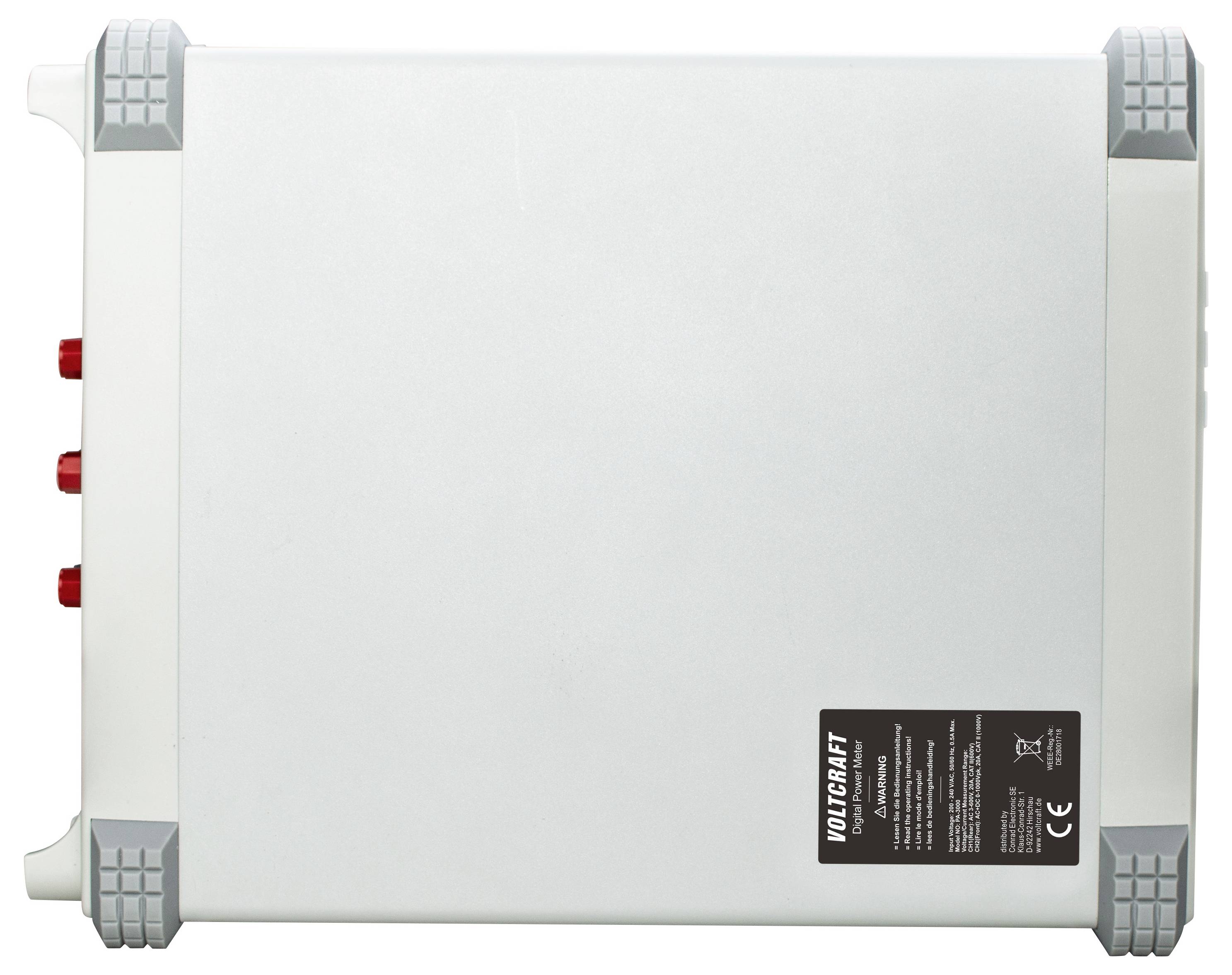

Topvisning af en sølvfarvet VOLCART-enhed med fire grå hjørnebeskyttere og tre røde sideporte, vist på hvid baggrund.

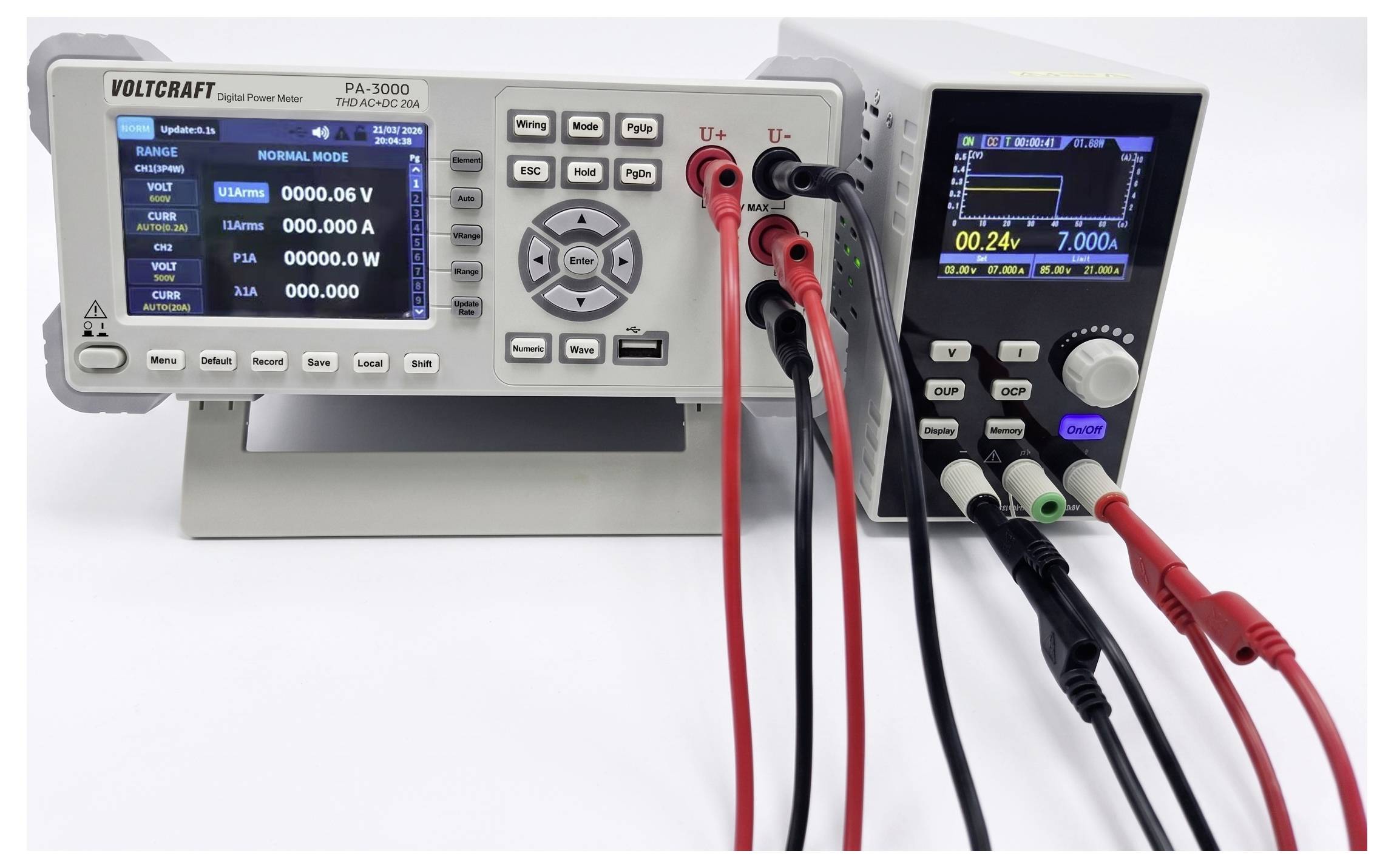

To benchtop-digitale strømforsyninger med displays og tilsluttede røde, sorte og grønne testledninger, sat op til elektrisk testning.

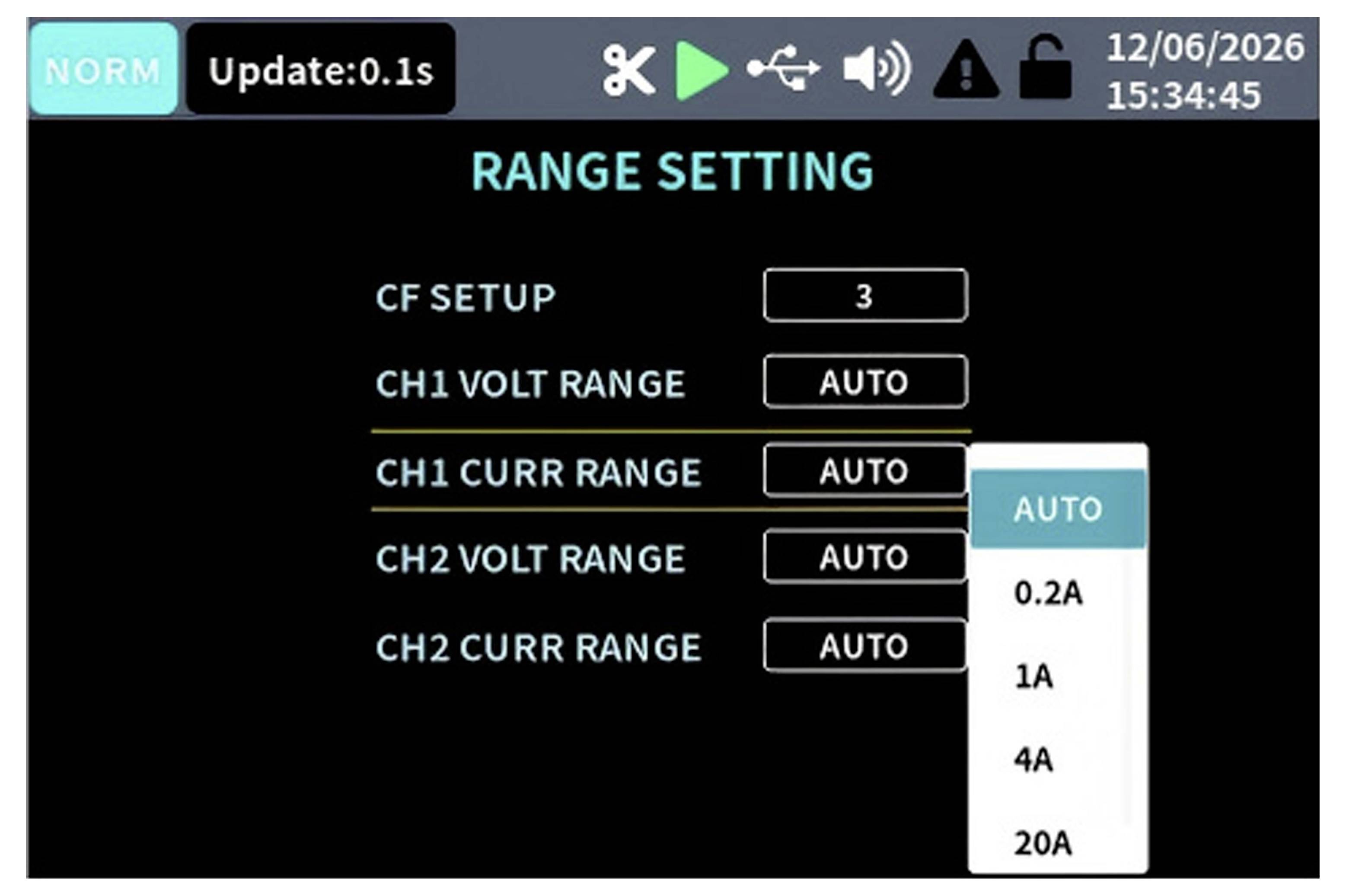

Sort enhedskonfigurationsskærm med titlen "RANGE SETTING" med felter til CF-opsætning og CH1/CH2 spændings- og strøminterval; CH1-strøminterval-rultelisten er åben og viser AUTO, 0,2A, 1A, 4A, 20A.

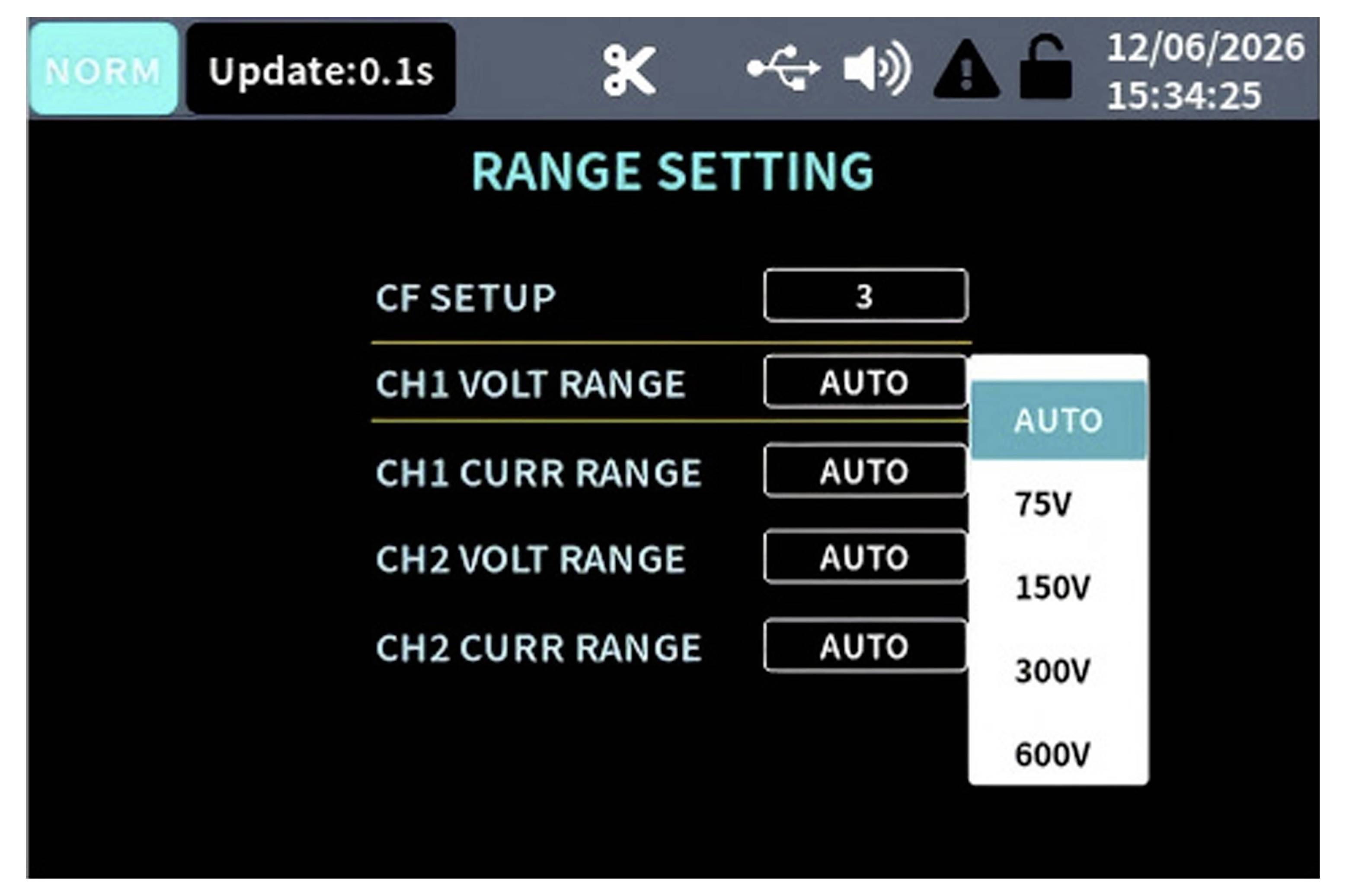

Rækkeviddeskærm viser CF-opsætning 3 og CH1/CH2 spændings- og strømområder indstillet til AUTO, med en dropdown åben, der viser AUTO, 75V, 150V, 300V og 600V for CH1-spændingsområde.
VOLTCRAFT PA-3000 Net-analyseapparat 3-faset 24 bit-indgange, Grafisk display-9

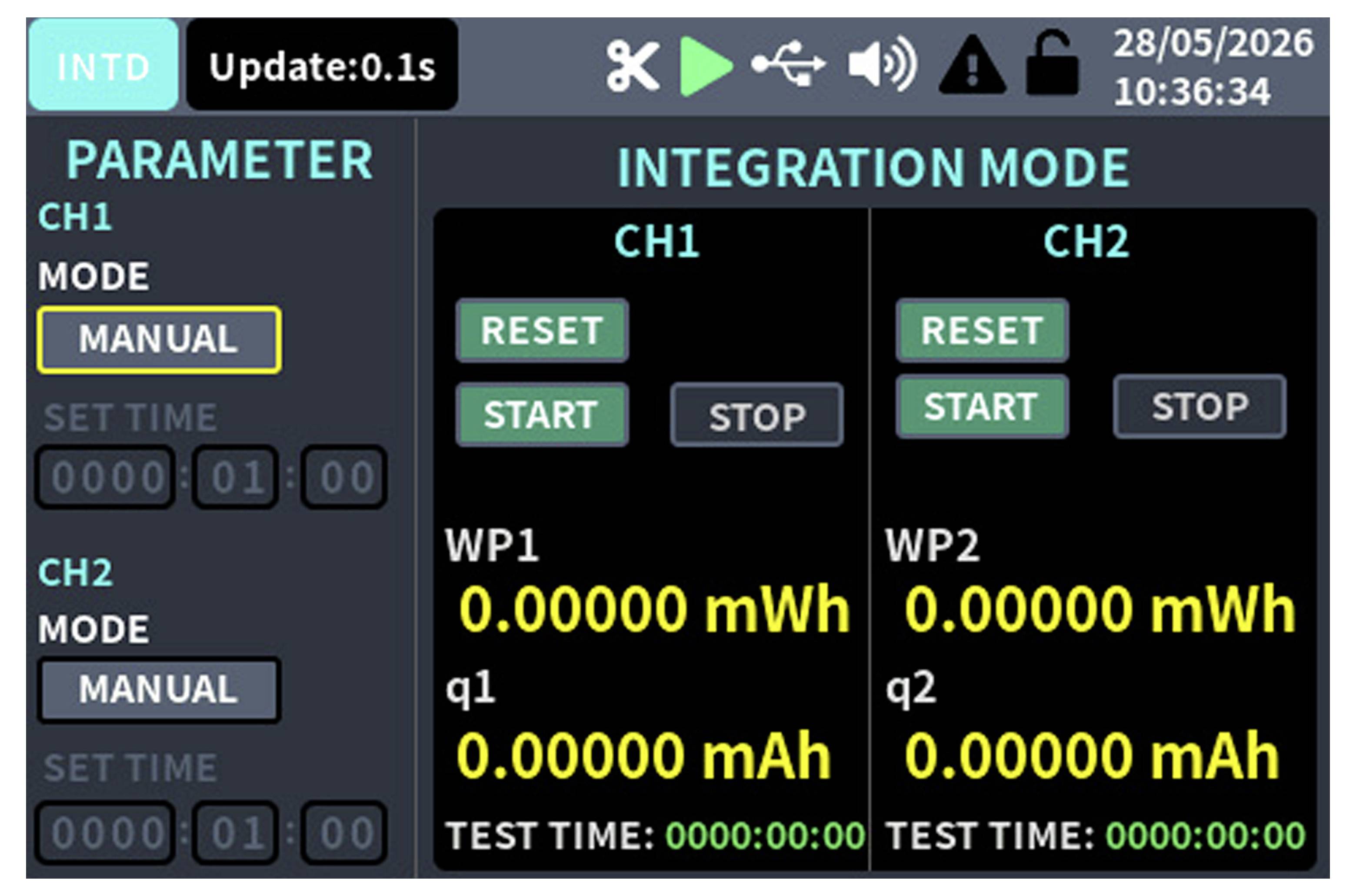

Industriel kontrolpanel viser integrationstilstand for CH1 og CH2, begge i manuel tilstand med nulstillings-/start-/stop-knapper og nulstillede energilæsninger (mWh, mAh) og testtid.

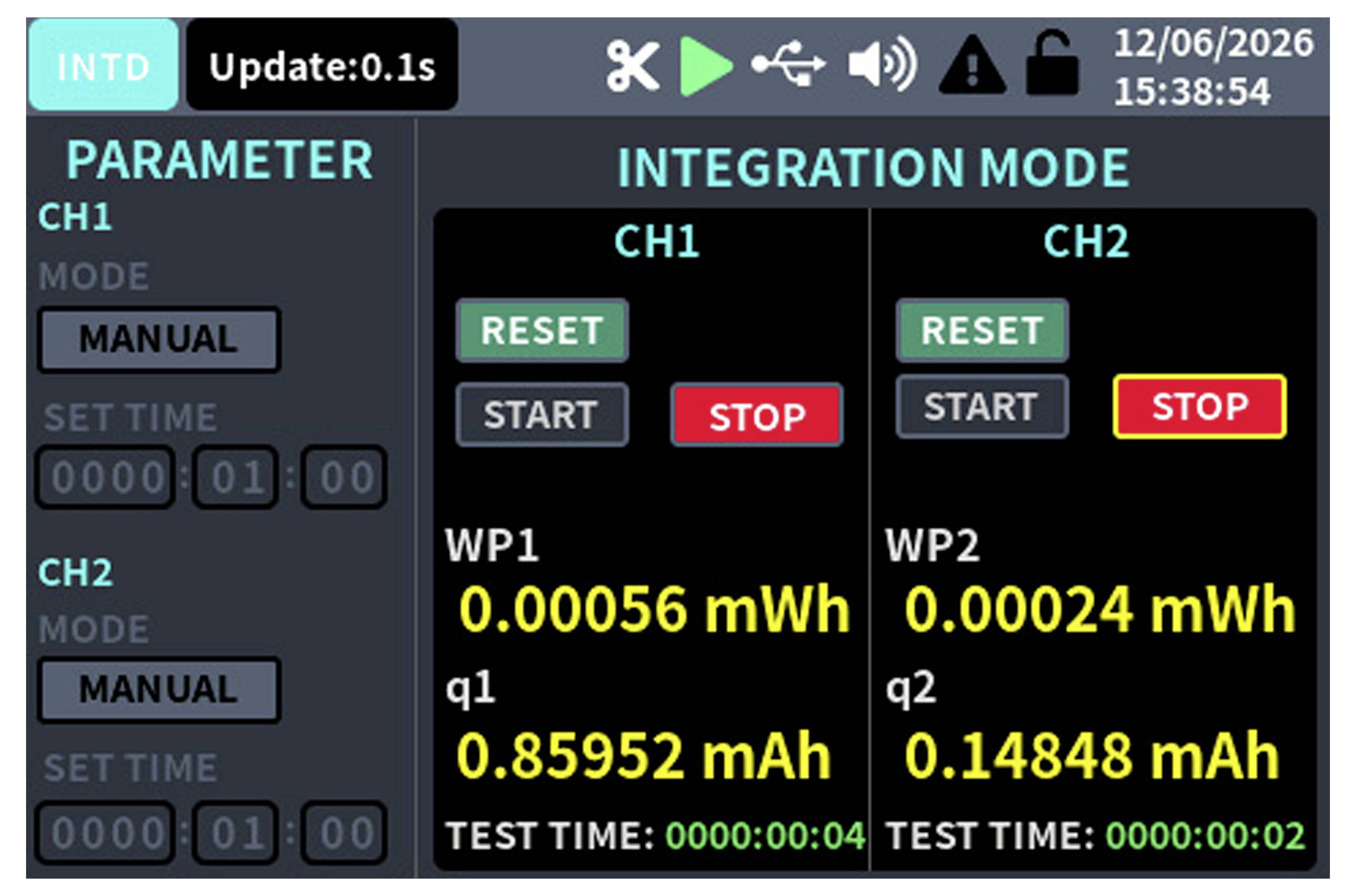

Industriel kontrolskærm, der viser integrationstilstand for CH1 og CH2, med knapper til nulstilling/start/stop og målte værdier WP1 0,00056 mWh, q1 0,85952 mAh; WP2 0,00024 mWh, q2 0,14848 mAh.

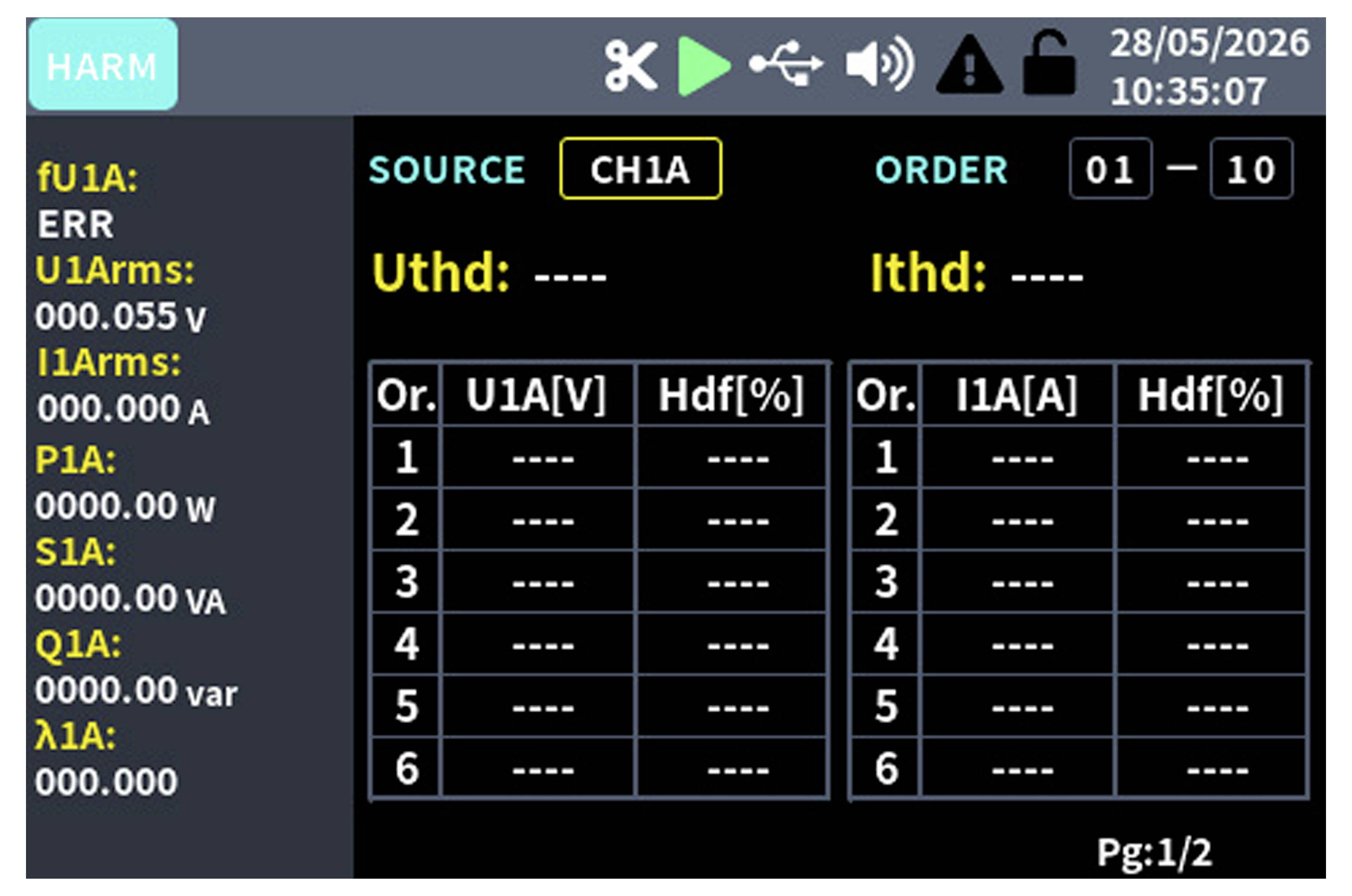

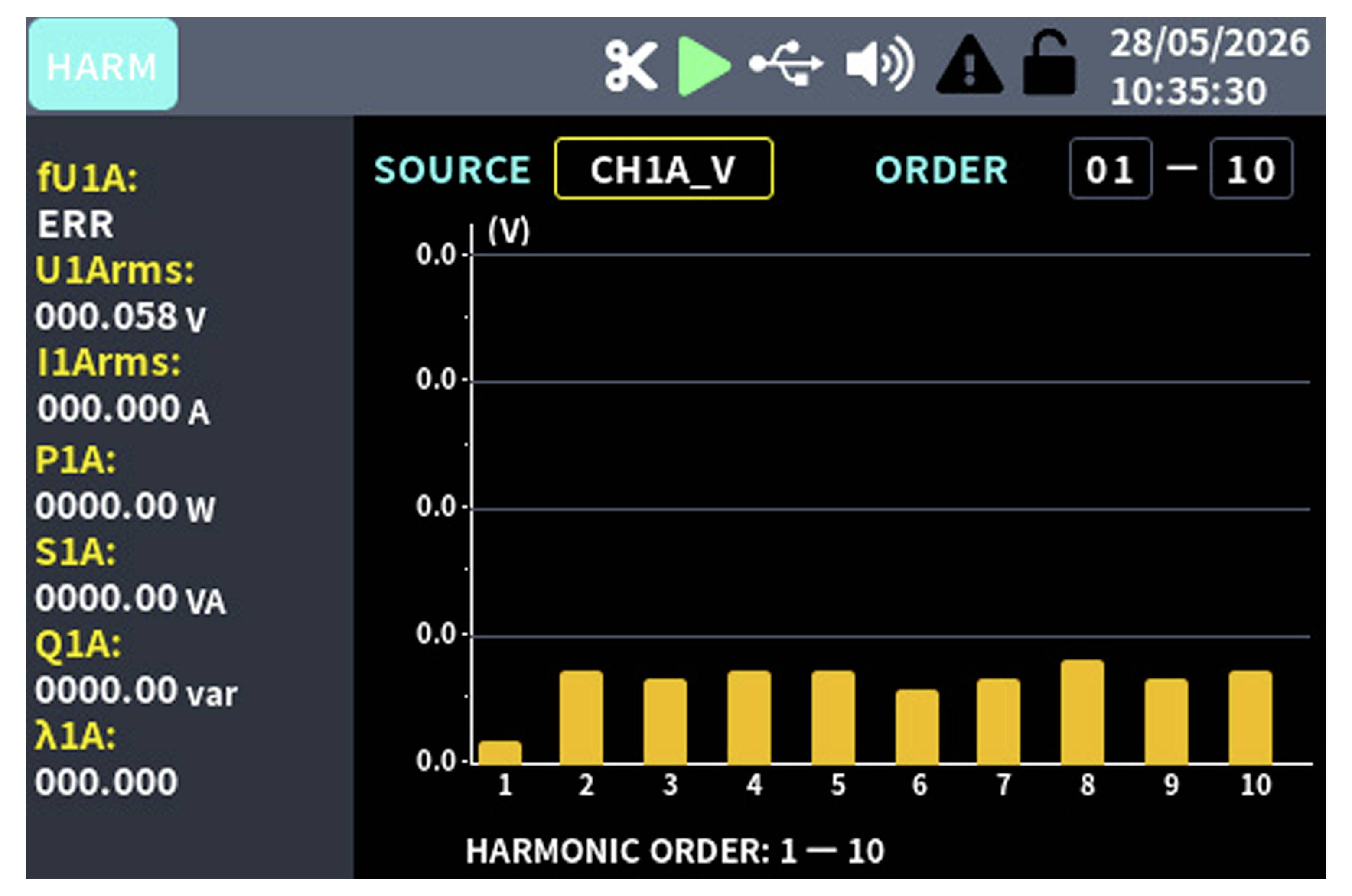

Industrielt måler HARM-skærm viser kilde CH1A og orden 01-10, med Uthd og Ithd begge tomme og tabeller for spændings- og strømharmoniske ordener 1-6 på side 1/2.

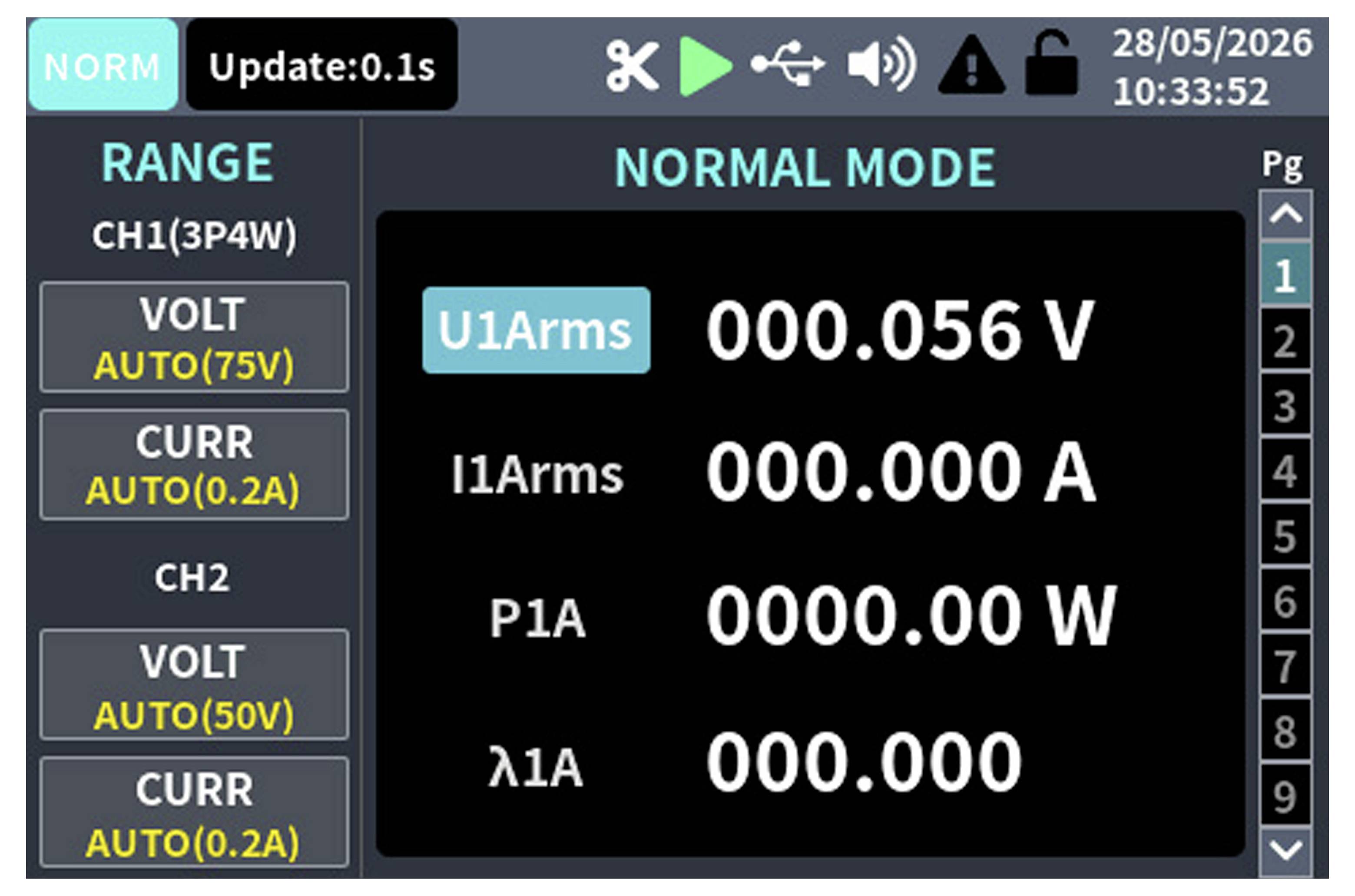

Digitalt strømmålerdisplay i normal tilstand viser U1Arms 000.056 V, I1Arms 000.000 A, P1A 0000.00 W, og λ1A 000.000, med kanalinterval på venstre side.

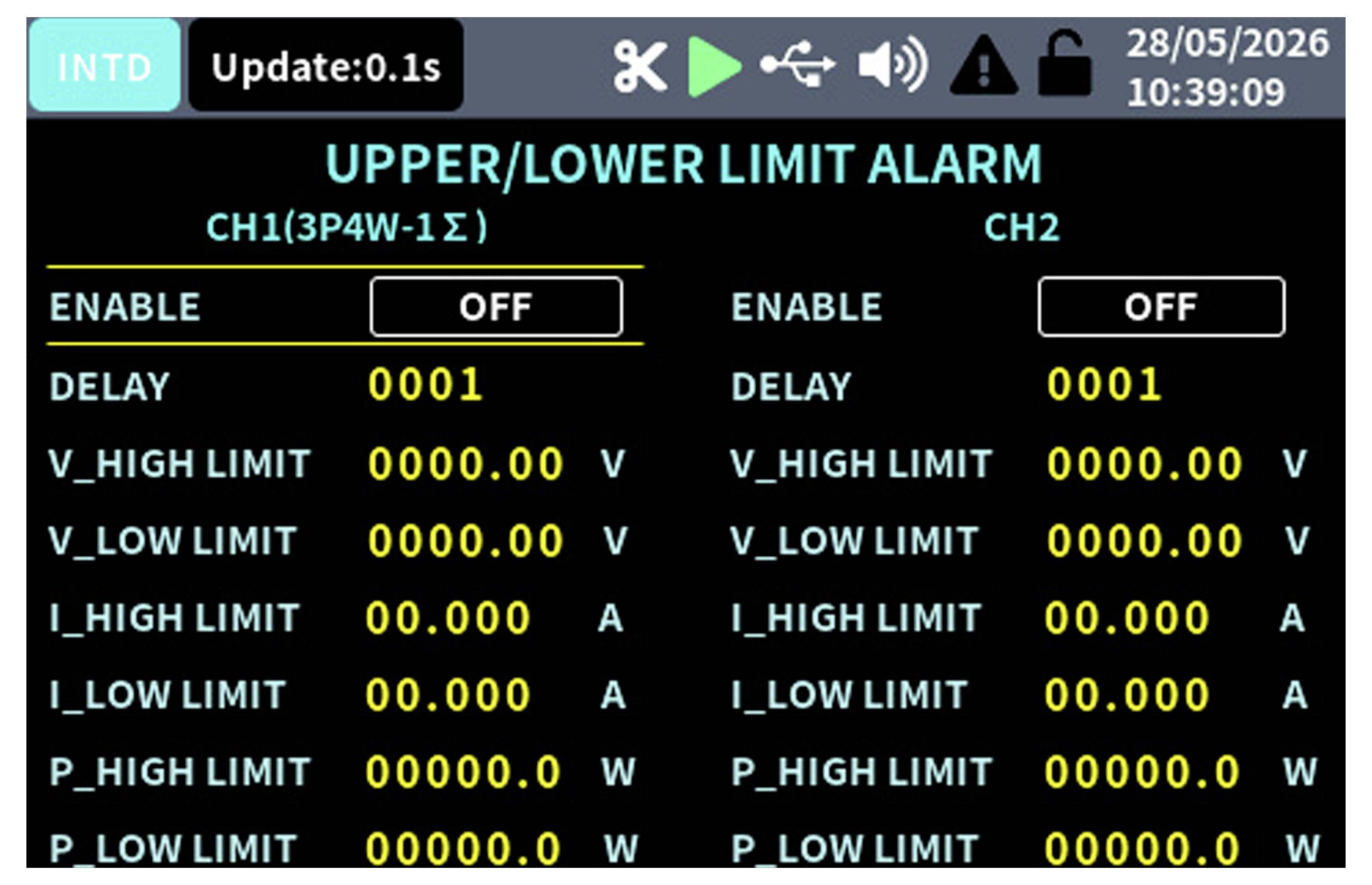

Industriel kontrolskærm viser øvre/nedre grænsealarm-indstillinger for CH1 og CH2, begge deaktiveret, med forsinkelse 0001 og alle spændings-, strøm- og effektgrænser indstillet til 0.

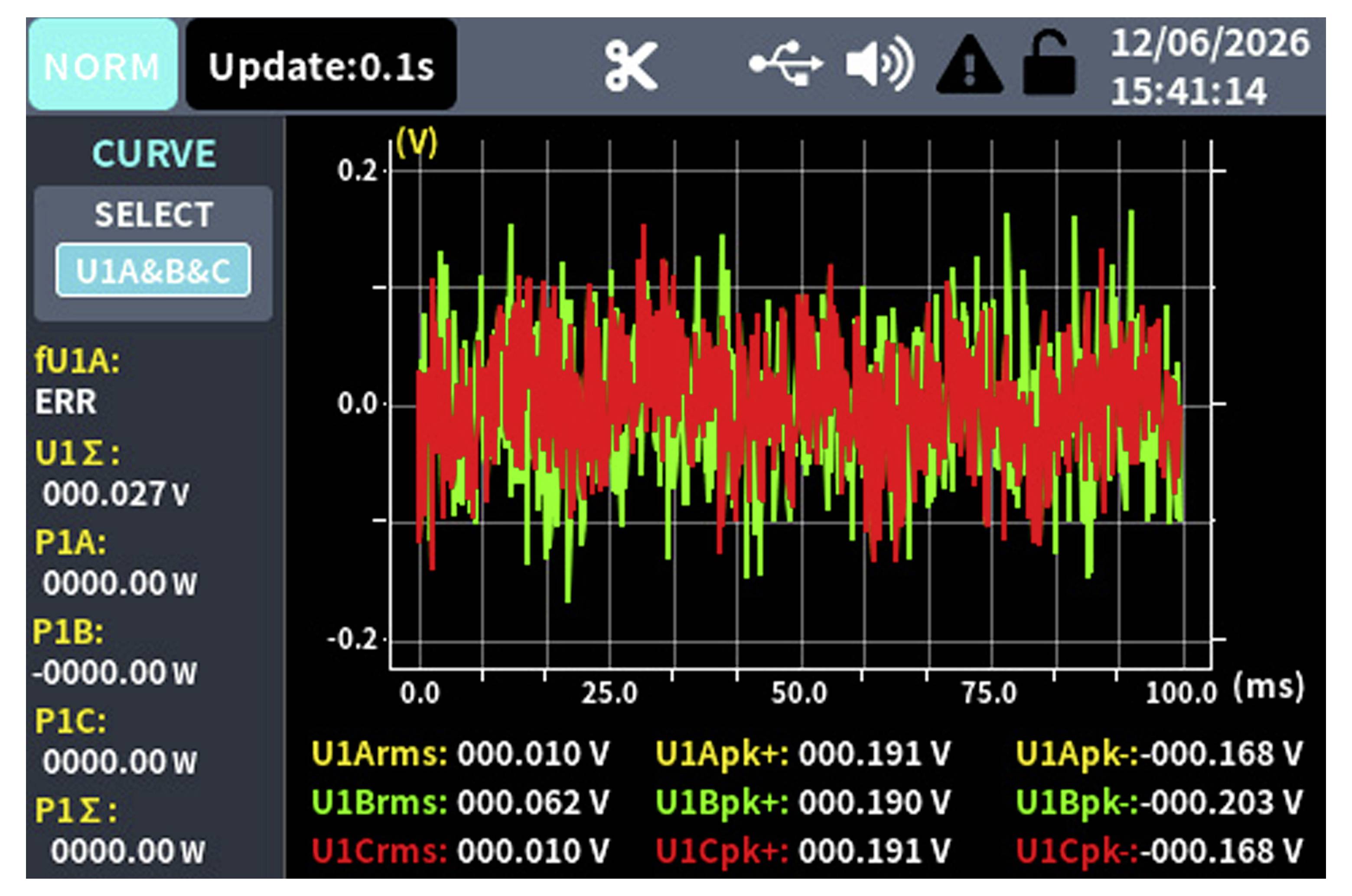

Oscilloskop-lignende graf, der viser U1A, U1B og U1C spændingsbølgeformer over 0–100 ms, med støjfyldte signaler centreret omkring 0 V.
1/16
VOLTCRAFT

Vigtig information

Datablad (PDF)
English
Udgået


Rapporter juridiske bekymringer
  • Højdepunkter og detaljer
  • Tekniske specifikationer
  • Dokumenter og downloads
  • Beskrivelse
  • Inkluderet i leveringen
  • Købes ofte sammen
  • tilbehør

Højdepunkter og detaljer

VOLTCRAFT PA-3000 effektanalysator, 3-faset datalogger, 36 kW

  • 3-fase-ydeevnemåling
  • Meget præcis klasse 0,5
  • Oversvingningsdiagnose op til 63. Orden
  • To-kanals indgang
  • 10 cm (3,95") farve-TFT-display
  • Serielt RS232-kommunikationsinterface

Tekniske specifikationer

Produkttype

Net-analyseapparat

Fabriksstandard

Dim.

(L x B x H) 235 x 295 x 110 mm

Vægt

3 kg

Måletype

3-faset

Specifikationer

24 bit-indgange

Grafisk display

Bredde

295 mm

H

110 mm

L

235 mm

Interfaces

RS232

Emballage uden plast

Emballage uden plastic

Dokumenter og downloads

Datablad

English

Datablad 3758725 VOLTCRAFT PA-3000 Net-analyseapparat 3-faset 24 bit-indgange, Grafisk display

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3758725 VOLTCRAFT PA-3000 Net-analyseapparat 3-faset 24 bit-indgange, Grafisk display

Instruktioner for brug og sikkerhed 3758725 VOLTCRAFT PA-3000 Net-analyseapparat 3-faset 24 bit-indgange, Grafisk display

Betingelser for garanti

Betingelser for garanti 3758725 VOLTCRAFT PA-3000 Net-analyseapparat 3-faset 24 bit-indgange, Grafisk display

Beskrivelse


Præcis 3-faset effektmåling og netanalyse
3-faset effektanalysator fra VOLTCRAFT er den optimale partner til detaljerede undersøgelser af elektriske systemer i erhverv og industri. Med en yderst præcis nøjagtighed i klasse 0,5 muliggør måleapparatet en præcis registrering af spændinger, strømme og effekter. En tokanals-indgang og den dybtliggende oversvingningsdiagnose på op til 63. Orden giver mulighed for hurtig identifikation af virkningerne på nettet og interferenskilder i komplekse anlæg.
Realtids-registrering og detaljeret analyse af nøgletal
Alle drifts- og ydelsesdata bliver registreret uden huller i realtid. Systemet registrerer spænding (V), strømstyrke (A), nettoeffekt (W), skineffekt (VA), blindeffekt (var), effektfaktor (PF/λ), frekvens (Freq/ƒ), Crestfaktor (V/i), spidsværdier (upk, IPK) samt den samlede klirfaktor (THD). Takket være en fremragende opløsning på op til 0,01 V ved spænding, 0,001 A ved strøm og op til 0,01 W i effektområdet kan selv de mindste belastningsændringer dokumenteres nøjagtigt
Interfaces, visualisering og lagring af måledata
Visningen af måleværdierne sker overskueligt på et 10 cm (3,95") stort farve-TFT-display. Til langfristet dokumentation og analyse er der en USB-datalogger til rådighed, som suppleres med en praktisk screenshot-funktion til hurtig visuel logføring. Et serielt RS232-interface sikrer pålidelig datakommunikation og nem integration i eksisterende testpladsmiljøer.
Leveringsomfang og systemkomponenter
Voltcraft VOLTCRAFT effektanalysator leveres med netkabel samt med målekabelsæt med bananstik og krokodillenæb. En udførlig betjeningsvejledning medfølger også.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

Version

  • Realtids-registrering af effekt- og driftsdata
  • USB-datalogger og screenshot-funktion
  • Måling: V, A, W, VA, var, PF (λ), Freq (ƒ), Crestfaktor (V/i), Upk, IPK, THD
  • Spændingsopløsning 0,01 V/0,1 V.
  • Strømopløsning 0,001 A.
  • EFFEKTOPLØSNING 0,01 W/0,1 W/1 W.

Inkluderet i leveringen

  • Energimåler
  • Strømkabel
  • Målekabel (bananstik på krokodilleklemme)
  • Betjeningsvejledning

Beskrivelse


Præcis 3-faset effektmåling og netanalyse
3-faset effektanalysator fra VOLTCRAFT er den optimale partner til detaljerede undersøgelser af elektriske systemer i erhverv og industri. Med en yderst præcis nøjagtighed i klasse 0,5 muliggør måleapparatet en præcis registrering af spændinger, strømme og effekter. En tokanals-indgang og den dybtliggende oversvingningsdiagnose på op til 63. Orden giver mulighed for hurtig identifikation af virkningerne på nettet og interferenskilder i komplekse anlæg.
Realtids-registrering og detaljeret analyse af nøgletal
Alle drifts- og ydelsesdata bliver registreret uden huller i realtid. Systemet registrerer spænding (V), strømstyrke (A), nettoeffekt (W), skineffekt (VA), blindeffekt (var), effektfaktor (PF/λ), frekvens (Freq/ƒ), Crestfaktor (V/i), spidsværdier (upk, IPK) samt den samlede klirfaktor (THD). Takket være en fremragende opløsning på op til 0,01 V ved spænding, 0,001 A ved strøm og op til 0,01 W i effektområdet kan selv de mindste belastningsændringer dokumenteres nøjagtigt
Interfaces, visualisering og lagring af måledata
Visningen af måleværdierne sker overskueligt på et 10 cm (3,95") stort farve-TFT-display. Til langfristet dokumentation og analyse er der en USB-datalogger til rådighed, som suppleres med en praktisk screenshot-funktion til hurtig visuel logføring. Et serielt RS232-interface sikrer pålidelig datakommunikation og nem integration i eksisterende testpladsmiljøer.
Leveringsomfang og systemkomponenter
Voltcraft VOLTCRAFT effektanalysator leveres med netkabel samt med målekabelsæt med bananstik og krokodillenæb. En udførlig betjeningsvejledning medfølger også.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

Version

  • Realtids-registrering af effekt- og driftsdata
  • USB-datalogger og screenshot-funktion
  • Måling: V, A, W, VA, var, PF (λ), Freq (ƒ), Crestfaktor (V/i), Upk, IPK, THD
  • Spændingsopløsning 0,01 V/0,1 V.
  • Strømopløsning 0,001 A.
  • EFFEKTOPLØSNING 0,01 W/0,1 W/1 W.

Inkluderet i leveringen

  • Energimåler
  • Strømkabel
  • Målekabel (bananstik på krokodilleklemme)
  • Betjeningsvejledning
