VOLTCRAFT EL-2400 Elektronisk belastning 600 V/DC 40 A 400 W købe

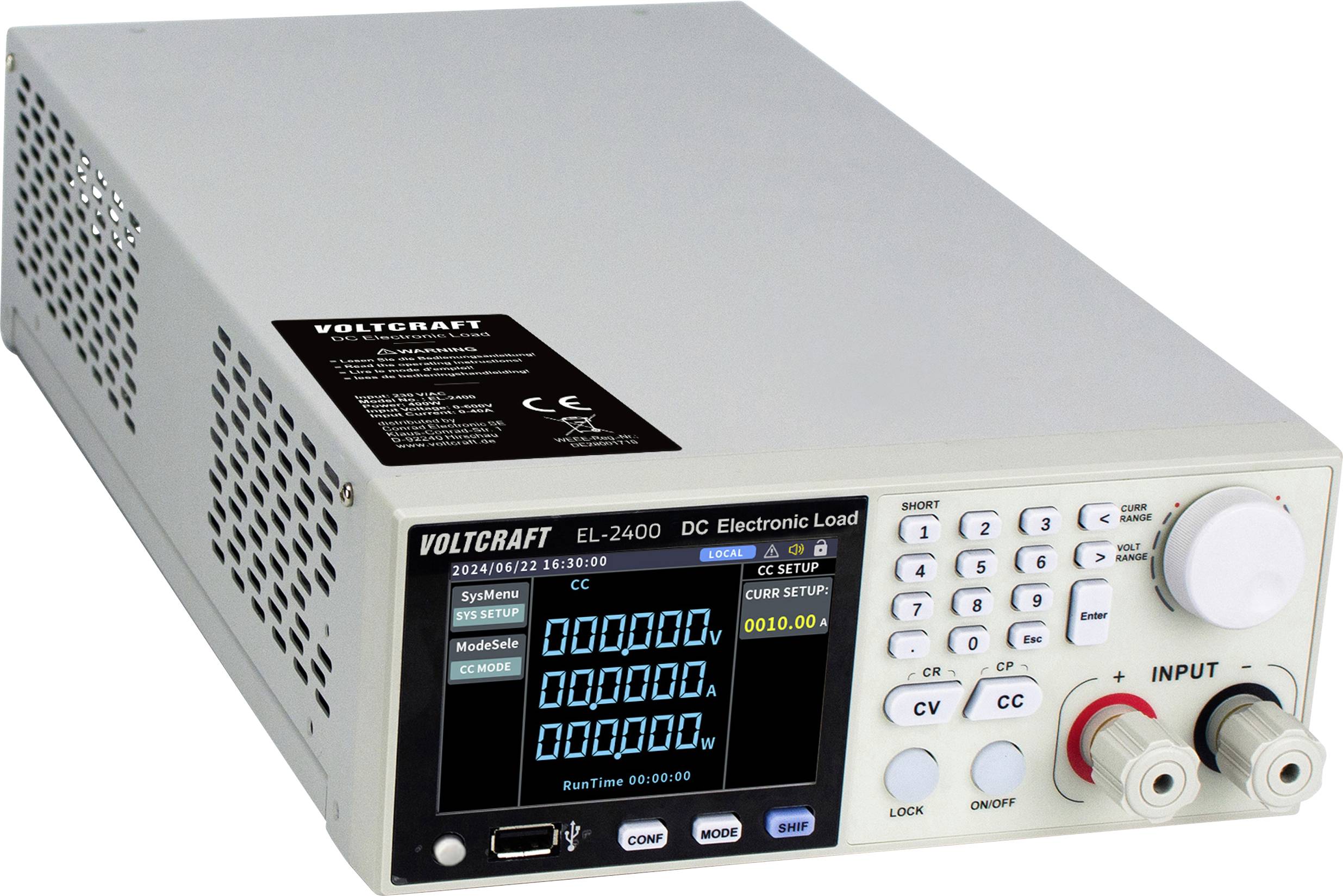

En Voltcraft EL-2400 DC elektronisk belastningsenhed med et digitalt display, der viser numeriske aflæsninger, kontrolknapper og inputterminaler.

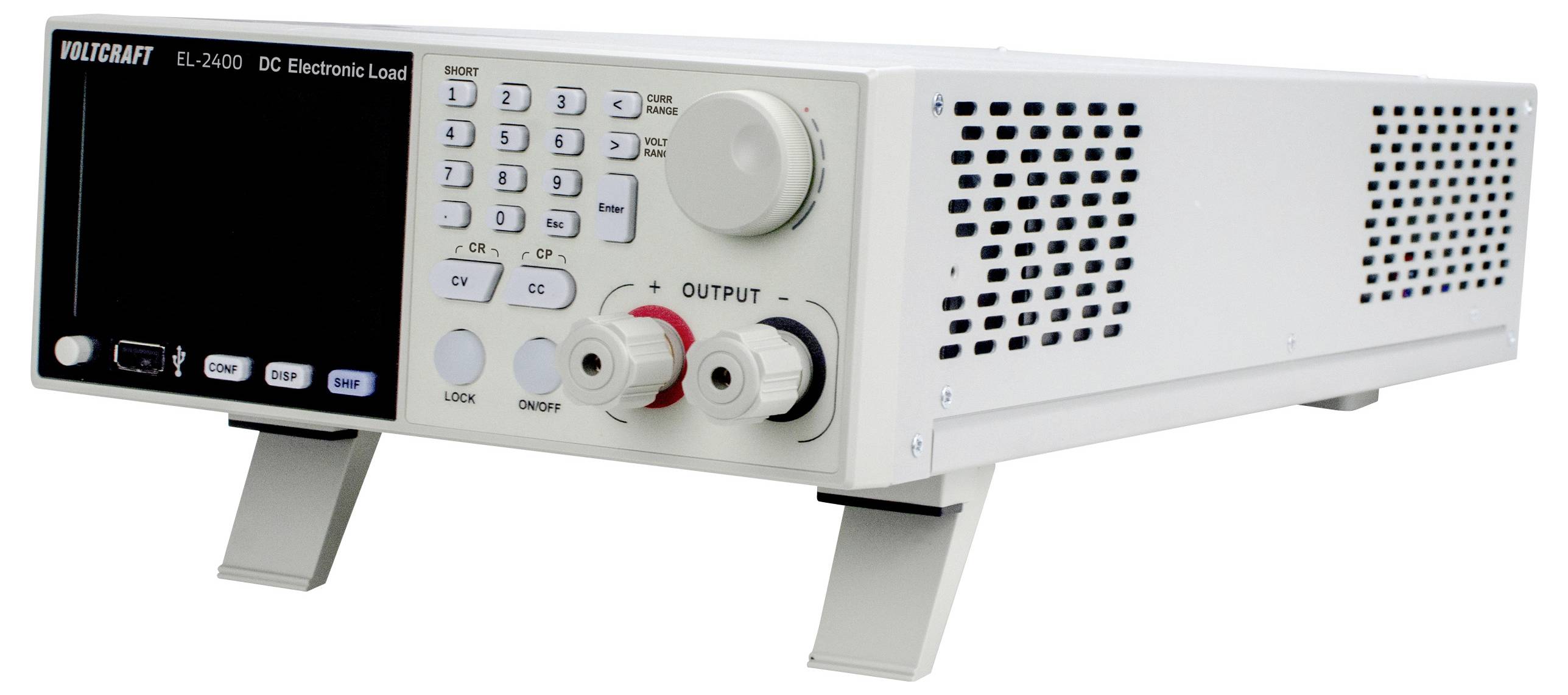

En rektangulær DC elektronisk belastningsenhed med display, kontrolknapper og røde og sorte knapper til udgangsforbindelser.

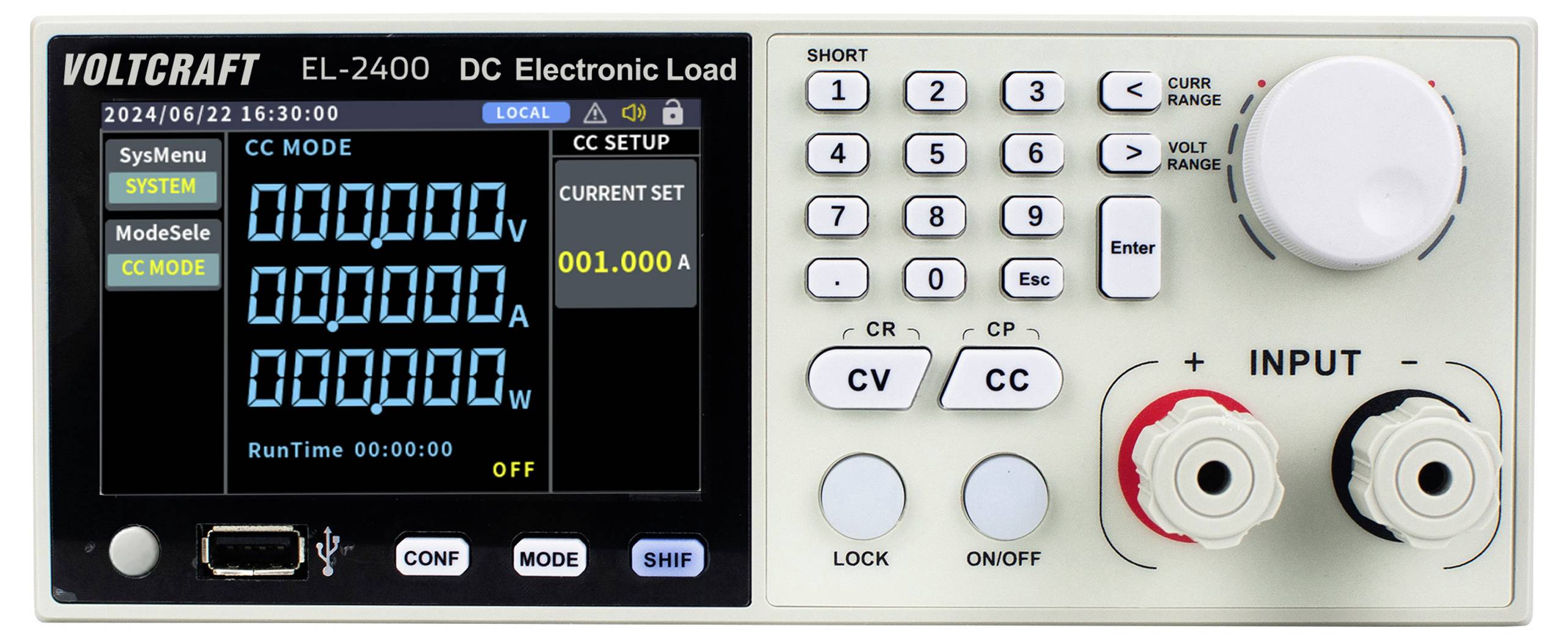

VOLTCRAFT EL-2400 DC Elektronisk Belastning med digital display, der viser strømindstillinger og betjeningselementer til forskellige funktioner.

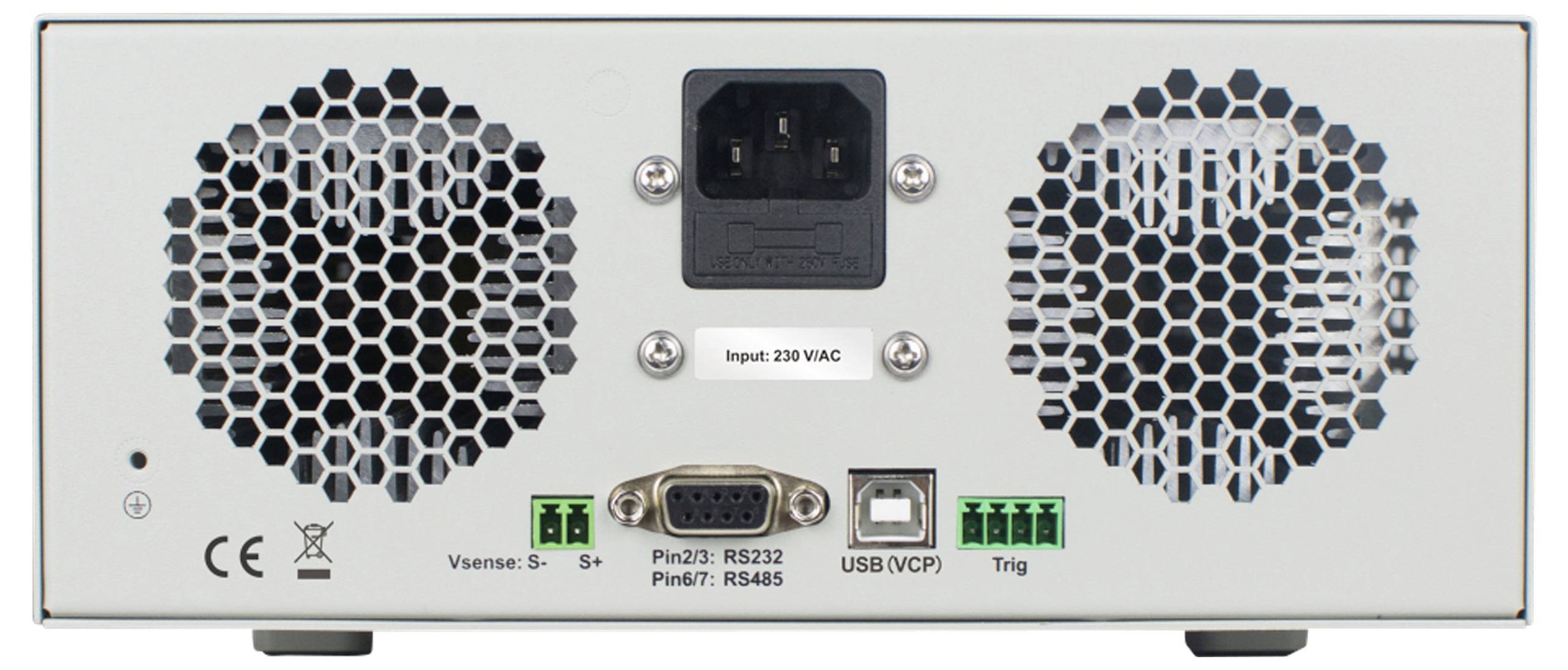

Bagsiden af elektronisk enhed, der viser to ventilationsåbninger, strømstik mærket 'Input: 230 VAC', samt RS232 og USB-porte til forbindelsesmuligheder.

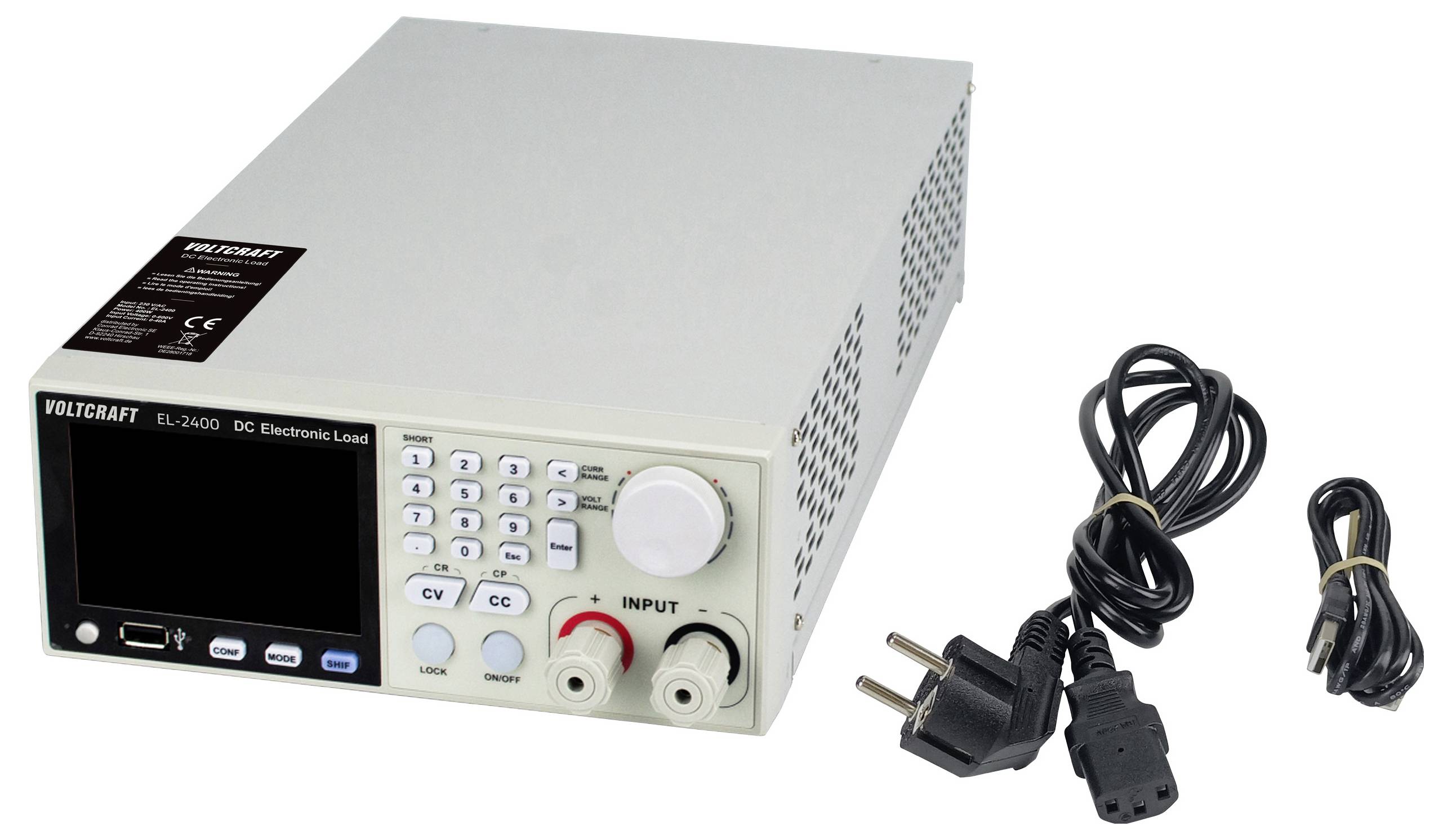

Voltcraft EL-2400 DC elektronisk belastningsenhed med digitalt display, forskellige kontrolknapper og indgangsklemmer. Strømkabler medfølger.

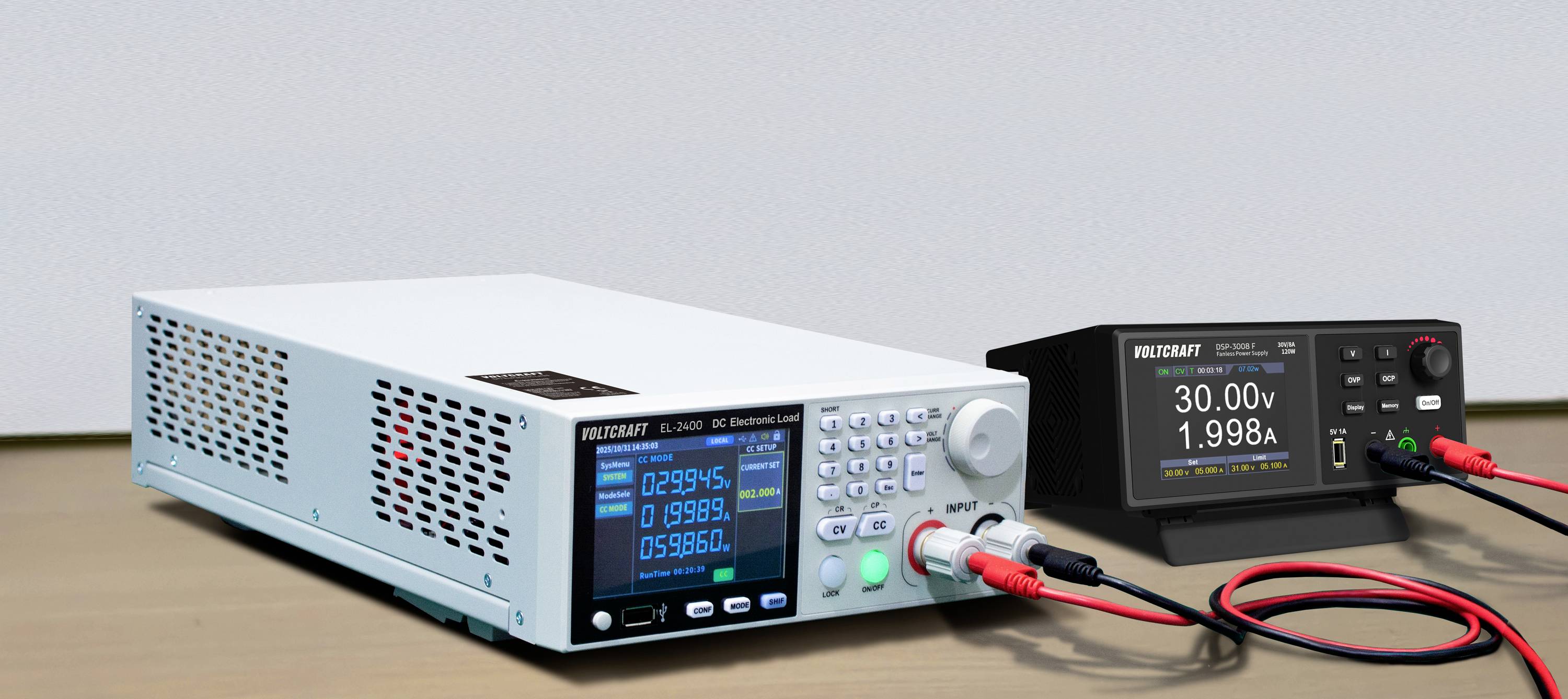

To elektroniske enheder på et bord. Den venstre er en blå-og-hvid præcisions strømforsyning med et digitalt display. Den højre er et sort måleapparat, der viser '30,00V, 1,998A.' Begge er forbundet med røde og sorte kabler.

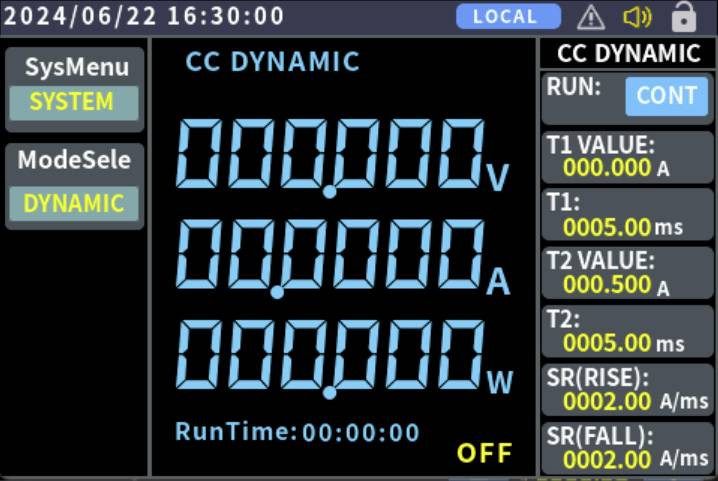

Et digitalt display viser aktuelle måledata, herunder spænding, strøm og effekt med indstillinger for 'CC DYNAMISK' test.

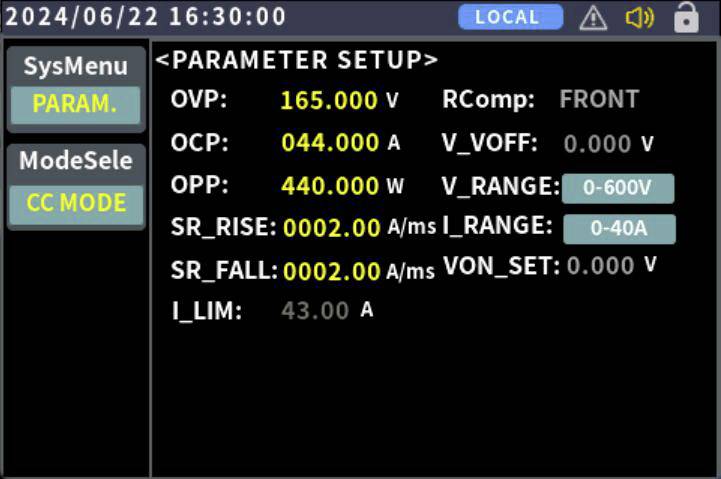

Skærmbillede til 'Parameteropsætning' med følgende indstillinger: OVP 165V, OCP 44A, OPP 440W, Rcomp FRONT, med SR_RISE 4A/ms og SR_FALL 2A/ms.

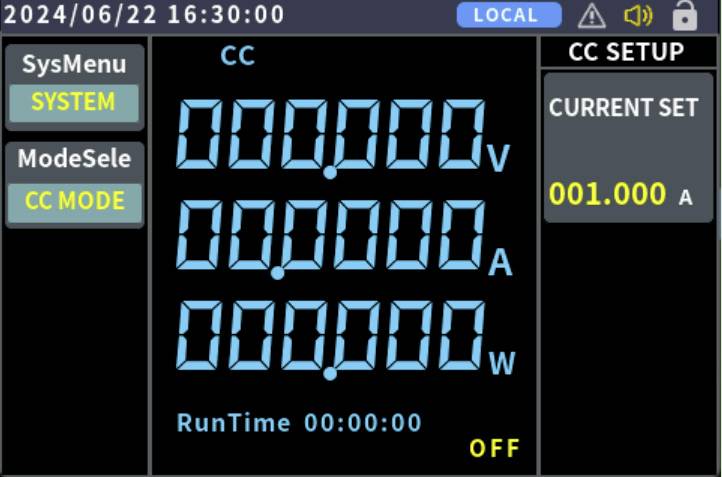

Digital display der viser spænding, strøm og wattforbrug, alle på nul, med 'Driftstid 00:00:00' og status 'FRA'. Strøm indstillet til 001,000 A.

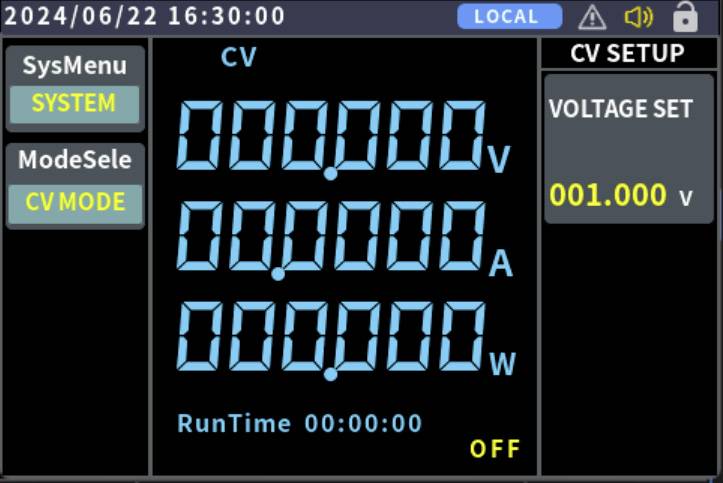

Digital display der viser 'CV'-tilstand med spænding, strøm og effekt aflæsninger sat til nul, spænding indstillet til '001.000 V'. Køretid viser '00:00:00'.

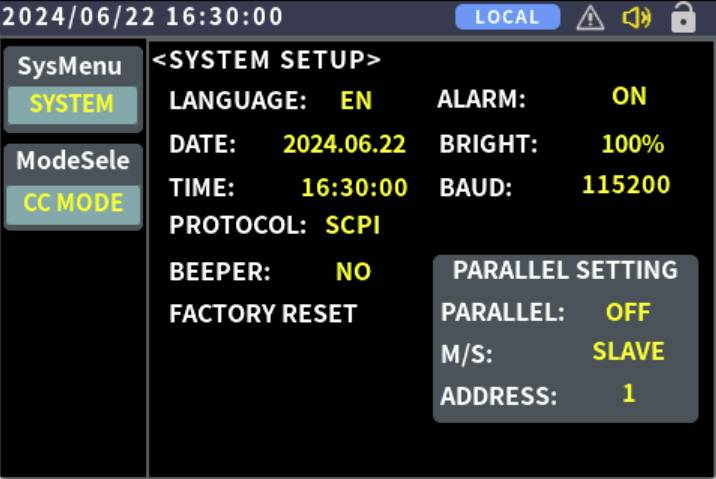

'Systemopsætning' skærm viser sprog som 'DA', dato '2024.06.22', tid '16:30:00', alarm 'TIL', lysstyrke '100%', protokol 'SCPI'.

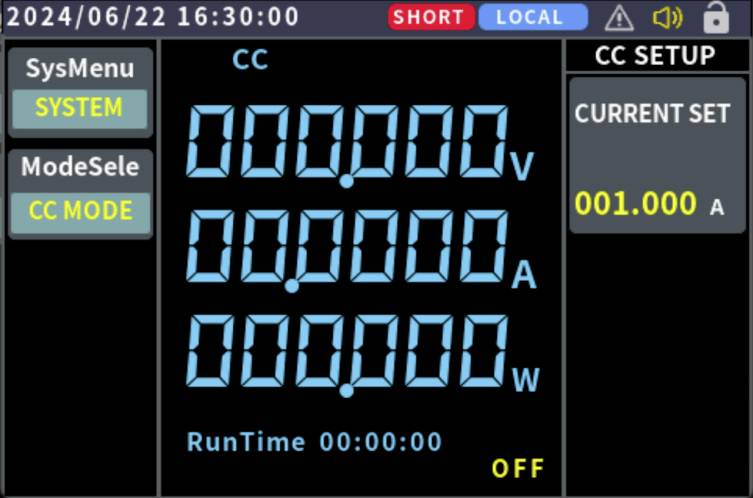

'CC Mode' display viser nuller for spænding (V), ampere (A) og watt (W), med køretid '00:00:00'. Aktuel indstilling er '001.000 A'. Knapper viser systemstatus.

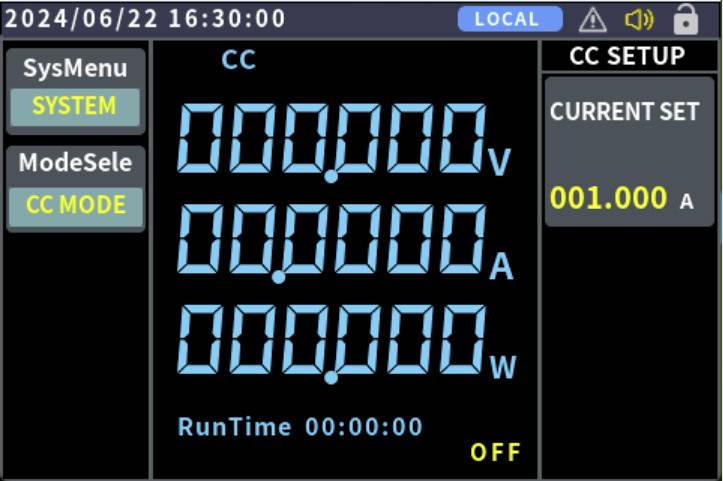

Billedet viser en elektronisk skærm med systemstatus indstillet til 'CC TILSTAND'. Nuværende indstilling er '001.000 A'. Køretid viser '00:00:00 FRA'.

'CR-opsætning' skærm der viser dato og tid, lokalindstilling, og modstand indstillet til 0010,00 ohm. Spænding, strøm og wattforbrug viser nul.

'CP TILSTAND' skærm der viser spænding (0,000 V), strøm (0,000 A), effekt (0,000 W) og effekt indstilling (001,000 W); køretid er 00:00:00, system slukket.

1/15

Vigtig information

Datablad (PDF)

Udgået

Rapporter juridiske bekymringer

Højdepunkter og detaljer

VOLTCRAFT El-2400 DC elektronisk belastning

Indgangsspænding 220 V ±10 %
Frekvensområde 50-60 Hz
Indgangsstrøm 0 - 20 A
Maksimal effekt: 200 W
Minimal driftsspænding: 0,8 V, 20 A.
Opløsning 1 mV, 1 mA

Tekniske specifikationer

Type: EL-2400

Indgangsspænding: 0-600 V

Produkttype: Elektronisk belastning

Indgangsspænding (min.): 0 V/DC

Belastning-indgangsstrøm (max.): 40 A

Permanent-tilslutningseffekt (max.): 400 W

Dim.: (B x H x T) 215 x 88 x 375 mm

Belastning-indgangsspænding (max.): 600 V/DC

Vægt: 5 kg

: Fabriksstandard

Indgange: 230 V/AC 50/60 Hz

Belastning-indgangsspænding (min.): 1.1 V/DC

Belastning-indgangsstrøm (min.): 0 A

Bredde: 215 mm

H: 88 mm

D: 375 mm

Emballage uden plast: Emballage uden plastic

Dokumenter og downloads

Datablad

Datablad 3451223 VOLTCRAFT EL-2400 Elektronisk belastning 600 V/DC 40 A 400 W

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3451223 VOLTCRAFT EL-2400 Elektronisk belastning 600 V/DC 40 A 400 W

Betingelser for garanti

Betingelser for garanti 3451223 VOLTCRAFT EL-2400 Elektronisk belastning 600 V/DC 40 A 400 W

Download

Download 3451223 VOLTCRAFT EL-2400 Elektronisk belastning 600 V/DC 40 A 400 W

Beskrivelse

Meget præcis lastefterligning til strømkilder
Voltcraft VOLTCRAFT El-2400 DC kan anvendes til mange formål som test af strømforsyninger, batterier eller opladere. Den giver effektregulering efter konstantstrøm (CC), konstantspænding (CV), konstantmodstand (CR) og konstanteffekt (CP). Derudover er funktioner som dynamisk strømkontrol op til 10 kHz og fjernkompensation integreret. Der er 1 udgang til rådighed, belastningsværdierne kan indstilles op til maks. 220 V, 20 A og 200 W.

Sikker drift
For at sikre en sikker drift er VOLTCRAFT El-2400 DC beskyttet flere gange mod overspændinger, overlast, overeffekter og overophedning. Den parallelle styring understøtter op til 10 enheder og er også velegnet til potentielt effektintensive anvendelser.

Komfortabel analyse
Alle data vises på det letlæselige 10 cm (3,9") TFT LCD-farvedisplay. Derudover er der en USB-tilslutning samt et RS232-standard-interface til SCPI-protokoller til rådighed

Montering og tilbehør
Til stand-alone-funktionen er VOLTCRAFT El-2400 DC udstyret med udklappelige fødder. Til rackmontering skal strømforsyningen bruge to højdeenheder til halv rackbredde. Sammen med apparatet leveres et strømkabel, en betjeningsvejledning samt et sikkerhedsdatablad.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

Version

2 HE standard-rackformat med 1/2 længder, egnet til rackmontering
10 cm (3,9 ") TFT LCD-farvedisplay
Fire funktioner: Konstantstrøm (CC), konstantspænding (CV), konstantmodstand (CR), konstanteffekt (CP)
Maksimal indgangseffekt: 220 V ±10 %, 20 A, 200 W.
Dynamisk strømtest op til 10 kHz
Højopløsende spændings- og strømtilbagemelding: 1 mV/0,1 mA
Fjernkompensation
Flerdobbelt beskyttelse mod: Overspænding, overbelastning, overydelse, overophedning og så videre.
RS232-standard-interface, understøtter SCPI-protokol
Parallel styring, understøtter op til 10 enheder, for potentielt effektintensive anvendelser.

Inkluderet i leveringen

Elektronisk belastning
Strømkabel
USB-kabel
Betjeningsvejledning
Sikkerhedsdatablad

Beskrivelse

Version

2 HE standard-rackformat med 1/2 længder, egnet til rackmontering
10 cm (3,9 ") TFT LCD-farvedisplay
Fire funktioner: Konstantstrøm (CC), konstantspænding (CV), konstantmodstand (CR), konstanteffekt (CP)
Maksimal indgangseffekt: 220 V ±10 %, 20 A, 200 W.
Dynamisk strømtest op til 10 kHz
Højopløsende spændings- og strømtilbagemelding: 1 mV/0,1 mA
Fjernkompensation
Flerdobbelt beskyttelse mod: Overspænding, overbelastning, overydelse, overophedning og så videre.
RS232-standard-interface, understøtter SCPI-protokol
Parallel styring, understøtter op til 10 enheder, for potentielt effektintensive anvendelser.

Inkluderet i leveringen

Elektronisk belastning
Strømkabel
USB-kabel
Betjeningsvejledning
Sikkerhedsdatablad
