VOLTCRAFT EL-2200 Elektronisk belastning 600 V/DC 20 A 200 W

EAN:
Fremstillingsnr.
Artikel nr.:

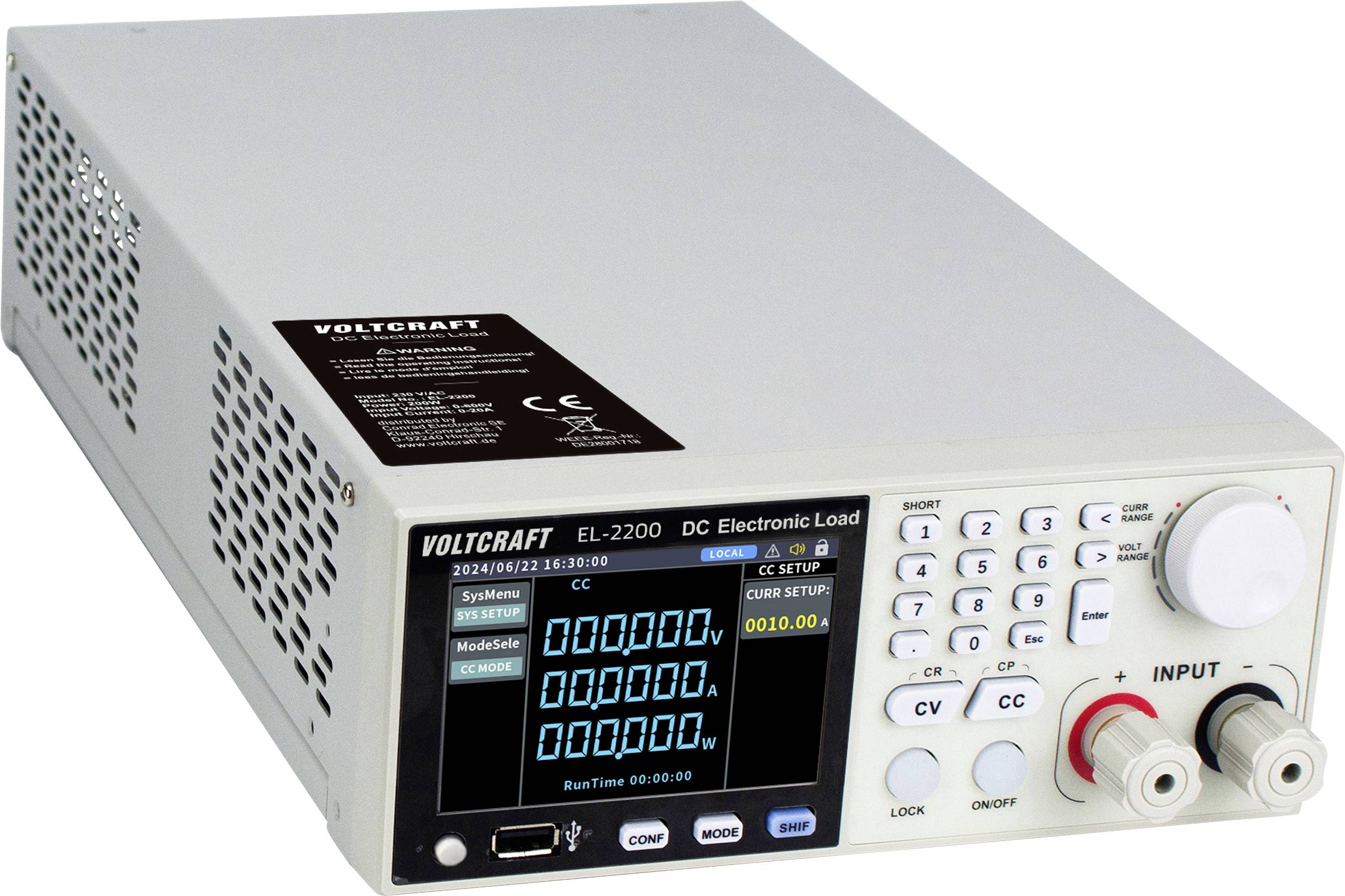

Et voltmeter mærket 'Voltcraft EL-2200 DC Electronic Load' viser målinger på en skærm med input- og kontrolknapper.
Et voltmeter mærket 'Voltcraft EL-2200 DC Electronic Load' viser målinger på en skærm med input- og kontrolknapper.

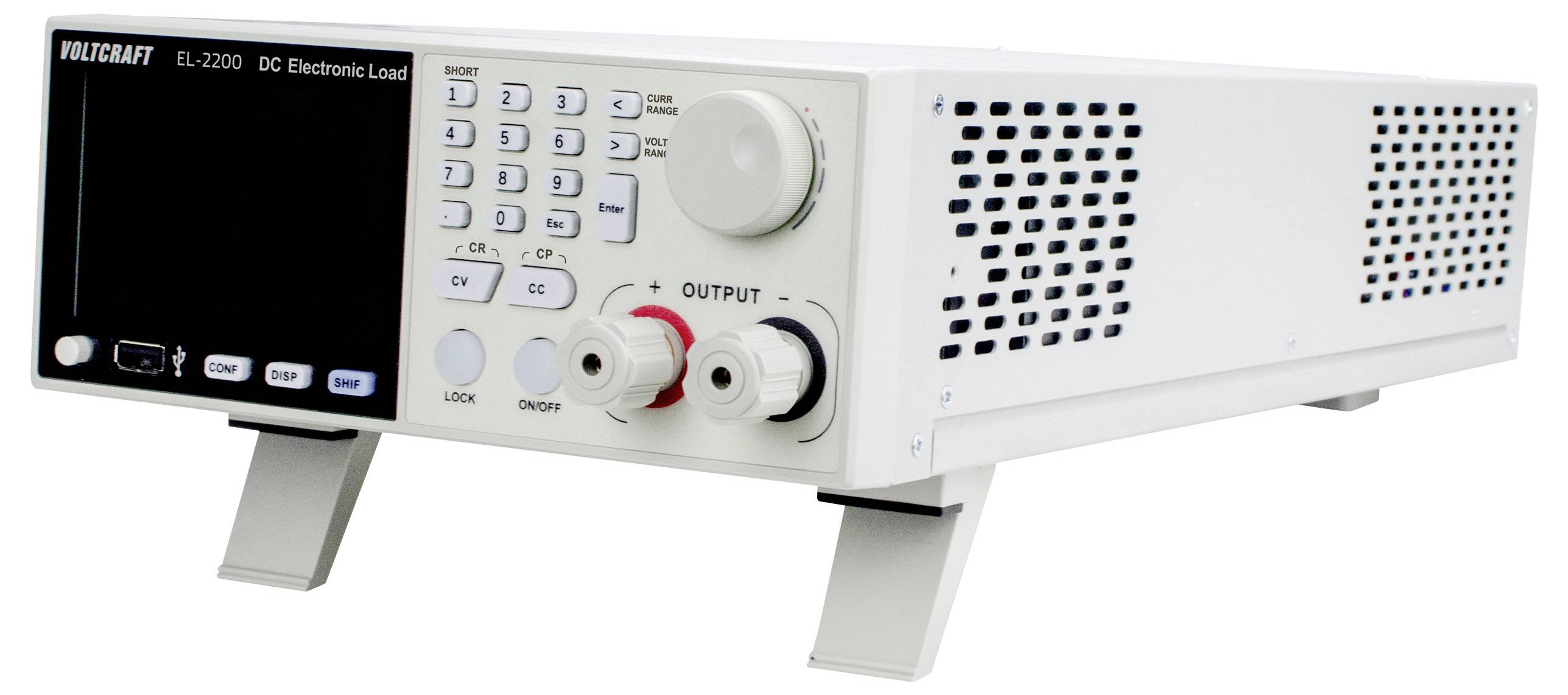

En Voltcraft DL-2200 elektronisk belastningsenhed med kontrolknapper og drejeknapper er vinklet let til højre og har input/output-terminaler.

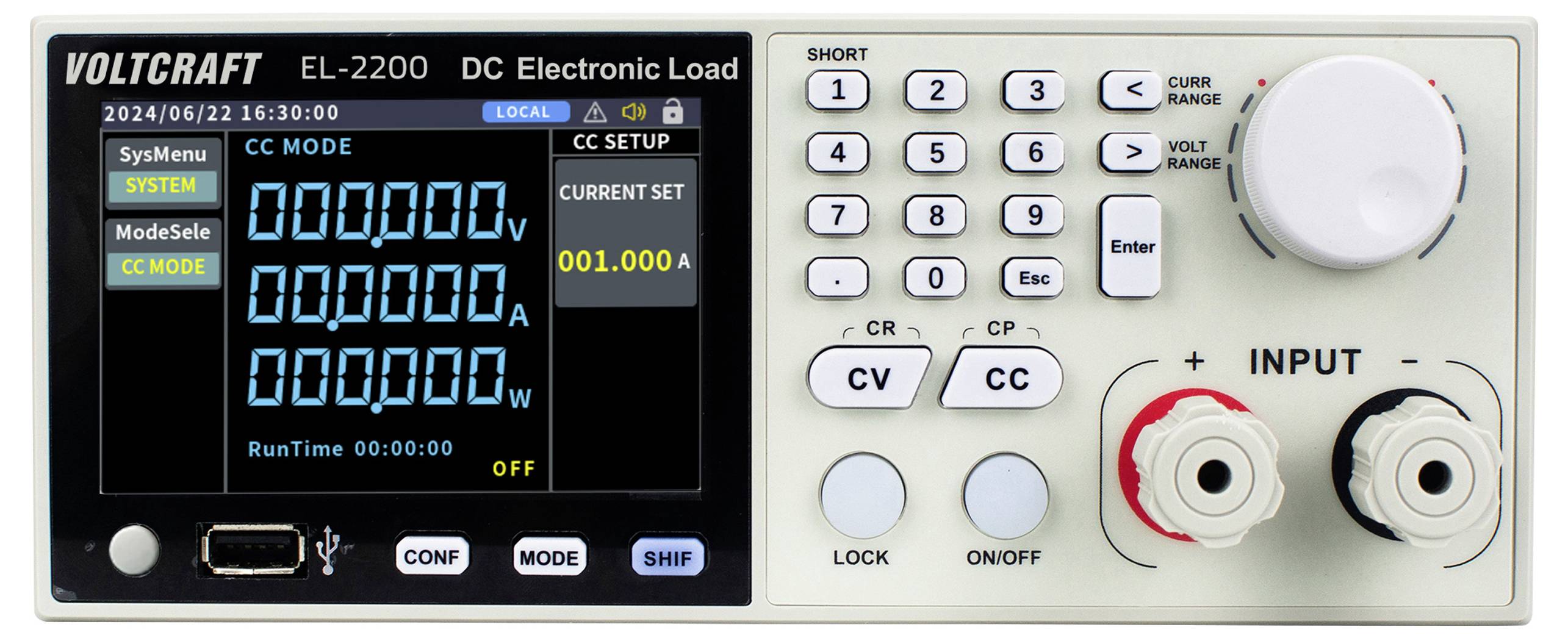

Voltcraft EL-2200 DC elektronisk belastningsenhed med digitalt display, knapper til indstillinger og inputterminaler til effektmåling.

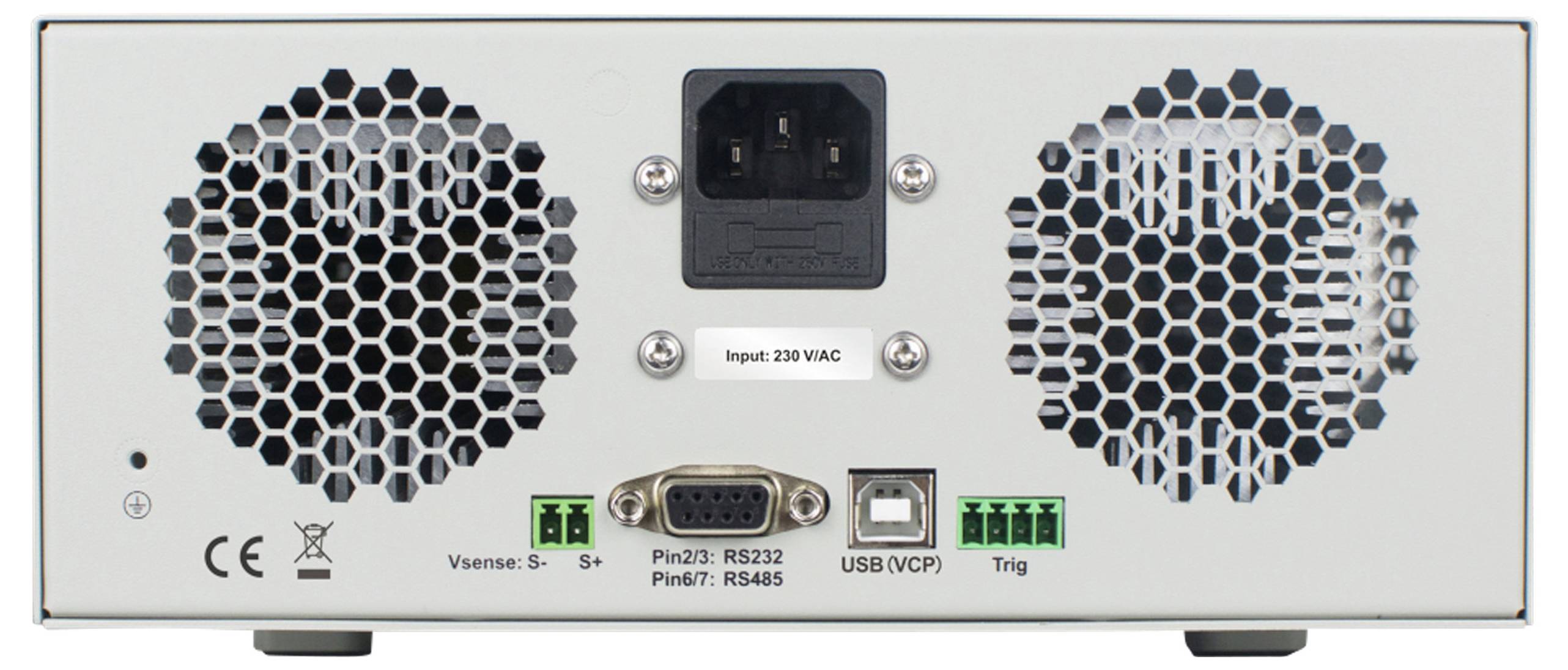

Bagside af en strømforsyningsenhed med to store ventilatorer, en IEC-strømstik mærket 'Input: 230 VAC', RS232-, RS485-, USB- og triggerporten.

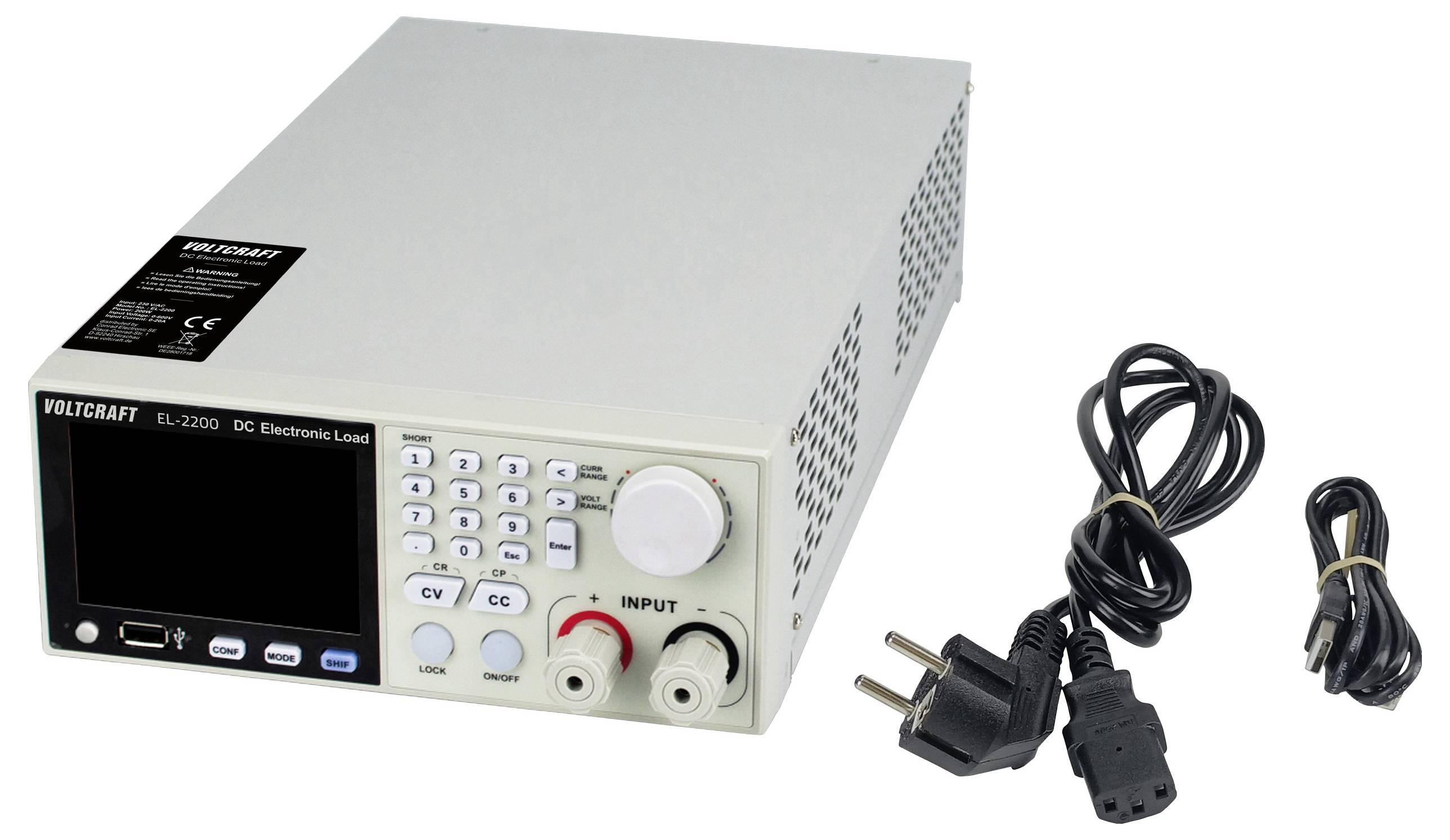

Jævnstrøms elektronisk belastningsenhed med display, knapper og indgangsterminaler, vist med strømkabler, bruges til test og måling af elektriske kredsløb.

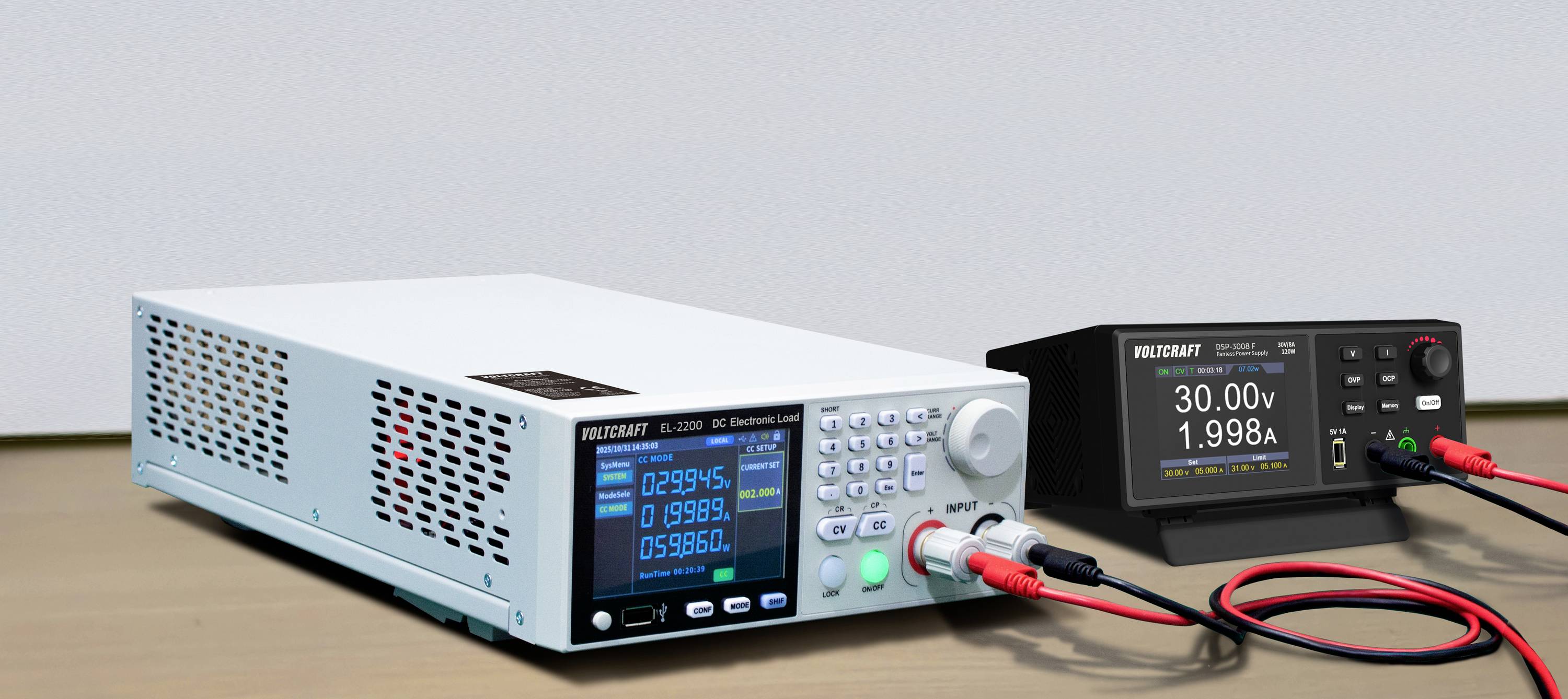

To elektroniske enheder på et bord: en hvid digital strømforsyning med en blå belyst skærm, der viser '12.00V' og '0.998A', og en anden enhed, der viser '30.00V' og '1.998A'.

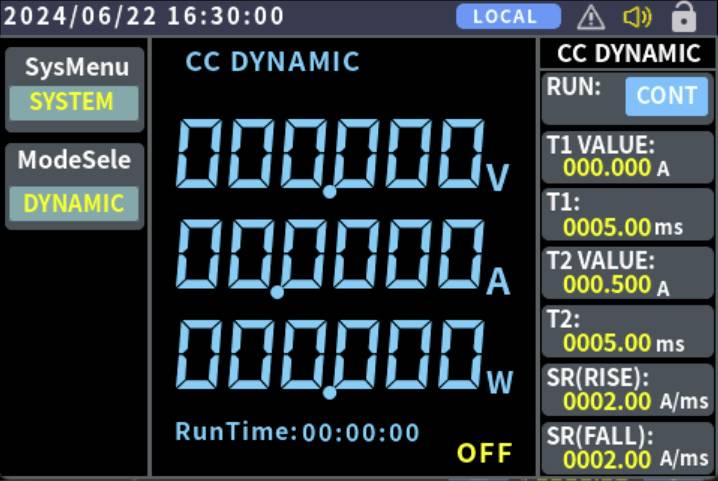

'CC DYNAMISK' skærmen viser spænding, strøm og effekt som 0. Køretid er '00:00:00'. T1 og T2-værdier i gult angiver tidsintervaller.

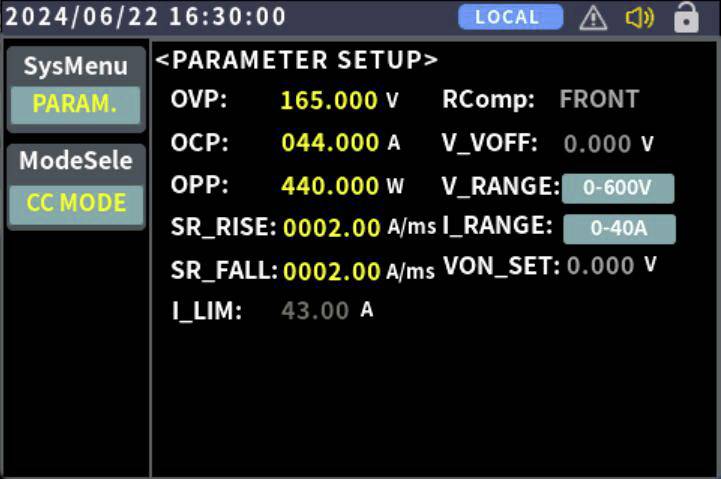

'Parameteropsætning' skærm der viser spændings- og strømindstillinger: OVP 165V, OCP 44A, OPP 440W, I_LIMIT 43A, intervaller 0-600V, 0-40A.

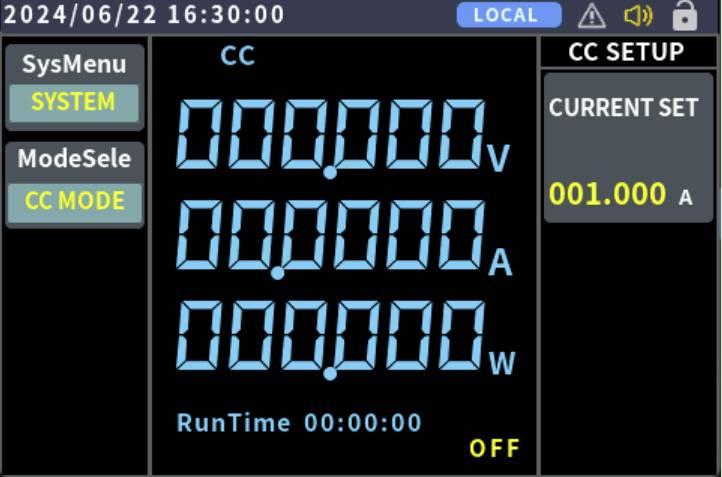

'CC SETUP'-skærmen viser 'CURRENT SET' som '001.000 A'. Andre måleenheder viser '0' værdier for spænding, strøm og effekt. 'RunTime' er '00:00:00'.

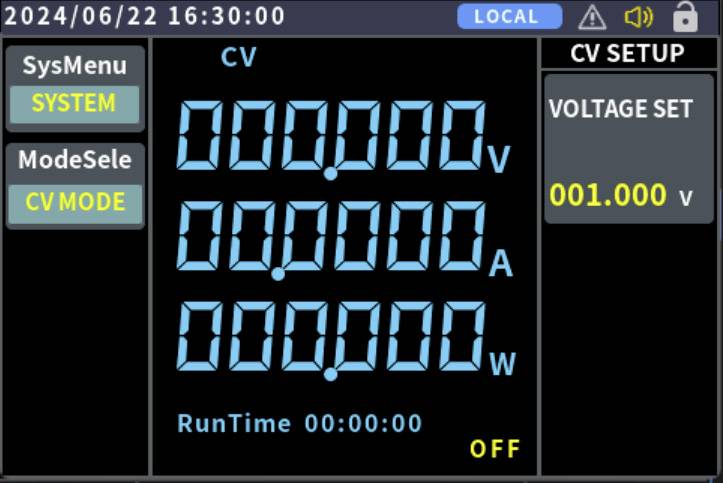

Displayskærm, der viser et digitalt strømforsyningsgrænseflades. Spændingen er indstillet til '001,000 V' i CV-tilstand. Strøm og effekt er på nul.

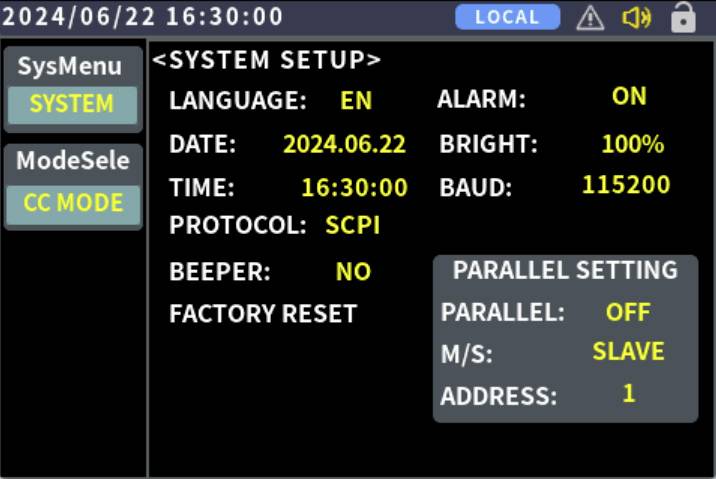

'Systemopsætning' skærm, der viser sprog som DA, dato 2024.06.22, tid 16:30:00, protokol SCPI, alarm TIL, lysstyrke 100%, baudrate 115200, parallel indstilling FRA, M/S SLAVE, og adresse 1.

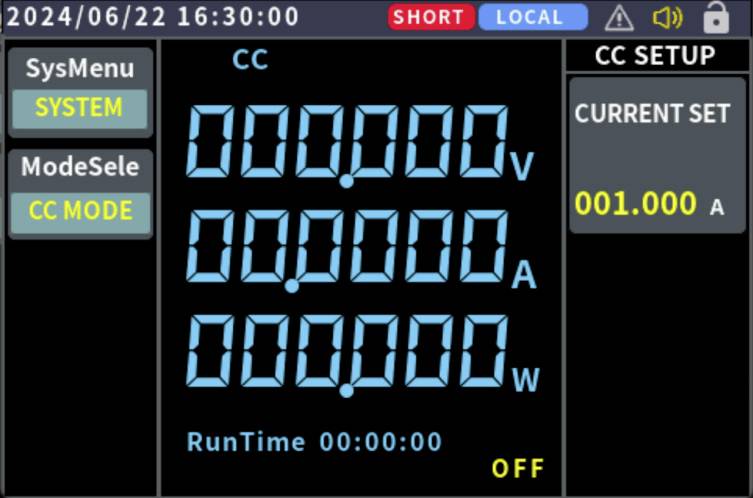

Enhedsskærm viser spændings-, strøm- og wattaflæsninger som nuller. 'STRØM INDSTILLET' viser '001.000 A'. 'Driftstid 00:00:00 FRA.'

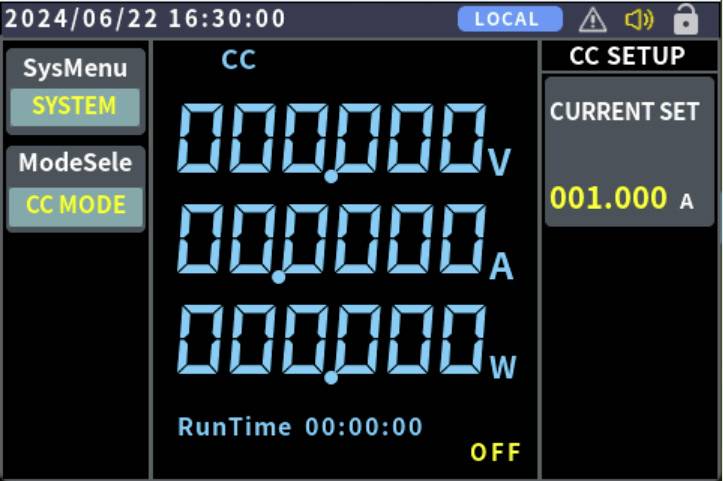

Digital strømmåler-display der viser spænding, ampere og wattage ved nul. Strøm indstillet til 001.000 A. 'Løbetid 00:00:00', tilstand: CC.
'CR TILSTAND' display viser spænding (V), strømstyrke (A) og watt (W) alle ved 0. Køretid ved 00:00:00 og indstilling MODSTAND ved 0010,00 Ω.
'CP OPSÆTNING' skærmen viser spænding, strøm og wattage alle på nul med effekt indstillet på 001,000 W. Køretid er 00:00:00 og er SLUKKET.
1/15
VOLTCRAFT

Vigtig information

Datablad (PDF)
English
Udgået


Rapporter juridiske bekymringer
  • Højdepunkter og detaljer
  • Tekniske specifikationer
  • Varianter
  • Dokumenter og downloads
  • Beskrivelse
  • Inkluderet i leveringen
  • Købes ofte sammen

Højdepunkter og detaljer

VOLTCRAFT El-2200 DC elektronisk belastning

  • Indgangsspænding 220 V ±10 %
  • Frekvensområde 50-60 Hz
  • Indgangsstrøm 0 - 20 A
  • Maksimal effekt: 200 W
  • Minimal driftsspænding: 0,8 V, 20 A.
  • Opløsning 1 mV, 1 mA

Tekniske specifikationer

Type

EL-2200

Indgangsspænding

0-600 V

Produkttype

Elektronisk belastning

Indgangsspænding (min.)

0 V/DC

Belastning-indgangsstrøm (max.)

20 A

Permanent-tilslutningseffekt (max.)

200 W

Dim.

(B x H x T) 215 x 88 x 375 mm

Belastning-indgangsspænding (max.)

600 V/DC

Vægt

4.2 kg

Fabriksstandard

Indgange

230 V/AC 50/60 Hz

Belastning-indgangsspænding (min.)

0.8 V/DC

Belastning-indgangsstrøm (min.)

0 A

Bredde

215 mm

H

88 mm

D

375 mm

Emballage uden plast

Emballage uden plastic

Varianter(Alle priser er ekskl. moms, ekskl. forsendelse.)

Indgangsspænding
Kalibreret
Permanent-tilslutningseffekt (max.)
Belastning-indgangsspænding (max.)
Belastning-indgangsstrøm (max.)

VOLTCRAFT EL-2200 Elektronisk belastning 600 V/DC 20 A 200 W
VOLTCRAFT EL-2200 Elektronisk belastning 600 V/DC 20 A 200 W

3451222


denne artikel
0-600 V
Fabriksstandard
200 W
600 V/DC
20 A
VOLTCRAFT EL-1400 Elektronisk belastning 150 V/DC 40 A 400 W
VOLTCRAFT EL-1400 Elektronisk belastning 150 V/DC 40 A 400 W

3364227


Fabriksstandard
400 W
150 V/DC
40 A
VOLTCRAFT EL-1200 Elektronisk belastning 150 V/DC 20 A 200 W
VOLTCRAFT EL-1200 Elektronisk belastning 150 V/DC 20 A 200 W

3364228


Fabriksstandard
200 W
150 V/DC
20 A
VOLTCRAFT EL-2400 Elektronisk belastning 600 V/DC 40 A 400 W
VOLTCRAFT EL-2400 Elektronisk belastning 600 V/DC 40 A 400 W

3451223


0-600 V
Fabriksstandard
400 W
600 V/DC
40 A
VOLTCRAFT EL-2200 Elektronisk belastning Kalibreret (DAkkS) 600 V/DC 20 A 200 W
VOLTCRAFT EL-2200 Elektronisk belastning Kalibreret (DAkkS) 600 V/DC 20 A 200 W

3768312


0-600 V
DAkkS
200 W
600 V/DC
20 A
VOLTCRAFT EL-1400 Elektronisk belastning Kalibreret (DAkkS) 150 V/DC 40 A 400 W
VOLTCRAFT EL-1400 Elektronisk belastning Kalibreret (DAkkS) 150 V/DC 40 A 400 W

3768317


0-150 V
DAkkS
400 W
150 V/DC
40 A
VOLTCRAFT EL-2400 Elektronisk belastning Kalibreret (DAkkS) 600 V/DC 40 A 400 W
VOLTCRAFT EL-2400 Elektronisk belastning Kalibreret (DAkkS) 600 V/DC 40 A 400 W

3768320


0-600 V
DAkkS
400 W
600 V/DC
40 A
VOLTCRAFT EL-1200 Elektronisk belastning Kalibreret (DAkkS) 150 V/DC 20 A 200 W
VOLTCRAFT EL-1200 Elektronisk belastning Kalibreret (DAkkS) 150 V/DC 20 A 200 W

3768327


0-150 V
DAkkS
200 W
150 V/DC
20 A

Dokumenter og downloads

Datablad

English

Datablad 3451222 VOLTCRAFT EL-2200 Elektronisk belastning 600 V/DC 20 A 200 W

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3451222 VOLTCRAFT EL-2200 Elektronisk belastning 600 V/DC 20 A 200 W

Betingelser for garanti

Betingelser for garanti 3451222 VOLTCRAFT EL-2200 Elektronisk belastning 600 V/DC 20 A 200 W

Download

English

Download 3451222 VOLTCRAFT EL-2200 Elektronisk belastning 600 V/DC 20 A 200 W

Beskrivelse


Meget præcis lastefterligning til strømkilder
Voltcraft VOLTCRAFT El-2200 DC kan anvendes til mange formål som test af strømforsyninger, batterier eller opladere. Den giver effektregulering efter konstantstrøm (CC), konstantspænding (CV), konstantmodstand (CR) og konstanteffekt (CP). Derudover er funktioner som dynamisk strømkontrol op til 10 kHz og fjernkompensation integreret. Der er 1 udgang til rådighed, belastningsværdierne kan indstilles op til maks. 220 V, 20 A og 200 W.

Sikker drift
For at sikre en sikker drift er VOLTCRAFT El-2200 DC beskyttet flere gange mod overspændinger, overlast, overeffekter og overophedning. Den parallelle styring understøtter op til 10 enheder og er også velegnet til potentielt effektintensive anvendelser.

Komfortabel analyse
Alle data vises på det letlæselige 10 cm (3,9") TFT LCD-farvedisplay. Derudover er der en USB-tilslutning samt et RS232-standard-interface til SCPI-protokoller til rådighed

Montering og tilbehør
Til stand-alone-funktionen er VOLTCRAFT El-2200 DC udstyret med udklappelige fødder. Til rackmontering skal strømforsyningen bruge to højdeenheder til halv rackbredde. Sammen med apparatet leveres et strømkabel, en betjeningsvejledning samt et sikkerhedsdatablad.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

Version

  • 2 HE standard-rackformat med 1/2 længder, egnet til rackmontering
  • 10 cm (3,9 ") TFT LCD-farvedisplay
  • Fire funktioner: Konstantstrøm (CC), konstantspænding (CV), konstantmodstand (CR), konstanteffekt (CP)
  • Maksimal indgangseffekt: 220 V ±10 %, 20 A, 200 W.
  • Dynamisk strømtest op til 10 kHz
  • Højopløsende spændings- og strømtilbagemelding: 1 mV/0,1 mA
  • Fjernkompensation
  • Flerdobbelt beskyttelse mod: Overspænding, overbelastning, overydelse, overophedning og så videre.
  • RS232-standard-interface, understøtter SCPI-protokol
  • Parallel styring, understøtter op til 10 enheder, for potentielt effektintensive anvendelser.

Inkluderet i leveringen

  • Elektronisk belastning
  • Strømkabel
  • USB-kabel
  • Betjeningsvejledning
  • Sikkerhedsdatablad

Beskrivelse


Meget præcis lastefterligning til strømkilder
Voltcraft VOLTCRAFT El-2200 DC kan anvendes til mange formål som test af strømforsyninger, batterier eller opladere. Den giver effektregulering efter konstantstrøm (CC), konstantspænding (CV), konstantmodstand (CR) og konstanteffekt (CP). Derudover er funktioner som dynamisk strømkontrol op til 10 kHz og fjernkompensation integreret. Der er 1 udgang til rådighed, belastningsværdierne kan indstilles op til maks. 220 V, 20 A og 200 W.

Sikker drift
For at sikre en sikker drift er VOLTCRAFT El-2200 DC beskyttet flere gange mod overspændinger, overlast, overeffekter og overophedning. Den parallelle styring understøtter op til 10 enheder og er også velegnet til potentielt effektintensive anvendelser.

Komfortabel analyse
Alle data vises på det letlæselige 10 cm (3,9") TFT LCD-farvedisplay. Derudover er der en USB-tilslutning samt et RS232-standard-interface til SCPI-protokoller til rådighed

Montering og tilbehør
Til stand-alone-funktionen er VOLTCRAFT El-2200 DC udstyret med udklappelige fødder. Til rackmontering skal strømforsyningen bruge to højdeenheder til halv rackbredde. Sammen med apparatet leveres et strømkabel, en betjeningsvejledning samt et sikkerhedsdatablad.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

Version

  • 2 HE standard-rackformat med 1/2 længder, egnet til rackmontering
  • 10 cm (3,9 ") TFT LCD-farvedisplay
  • Fire funktioner: Konstantstrøm (CC), konstantspænding (CV), konstantmodstand (CR), konstanteffekt (CP)
  • Maksimal indgangseffekt: 220 V ±10 %, 20 A, 200 W.
  • Dynamisk strømtest op til 10 kHz
  • Højopløsende spændings- og strømtilbagemelding: 1 mV/0,1 mA
  • Fjernkompensation
  • Flerdobbelt beskyttelse mod: Overspænding, overbelastning, overydelse, overophedning og så videre.
  • RS232-standard-interface, understøtter SCPI-protokol
  • Parallel styring, understøtter op til 10 enheder, for potentielt effektintensive anvendelser.

Inkluderet i leveringen

  • Elektronisk belastning
  • Strømkabel
  • USB-kabel
  • Betjeningsvejledning
  • Sikkerhedsdatablad
