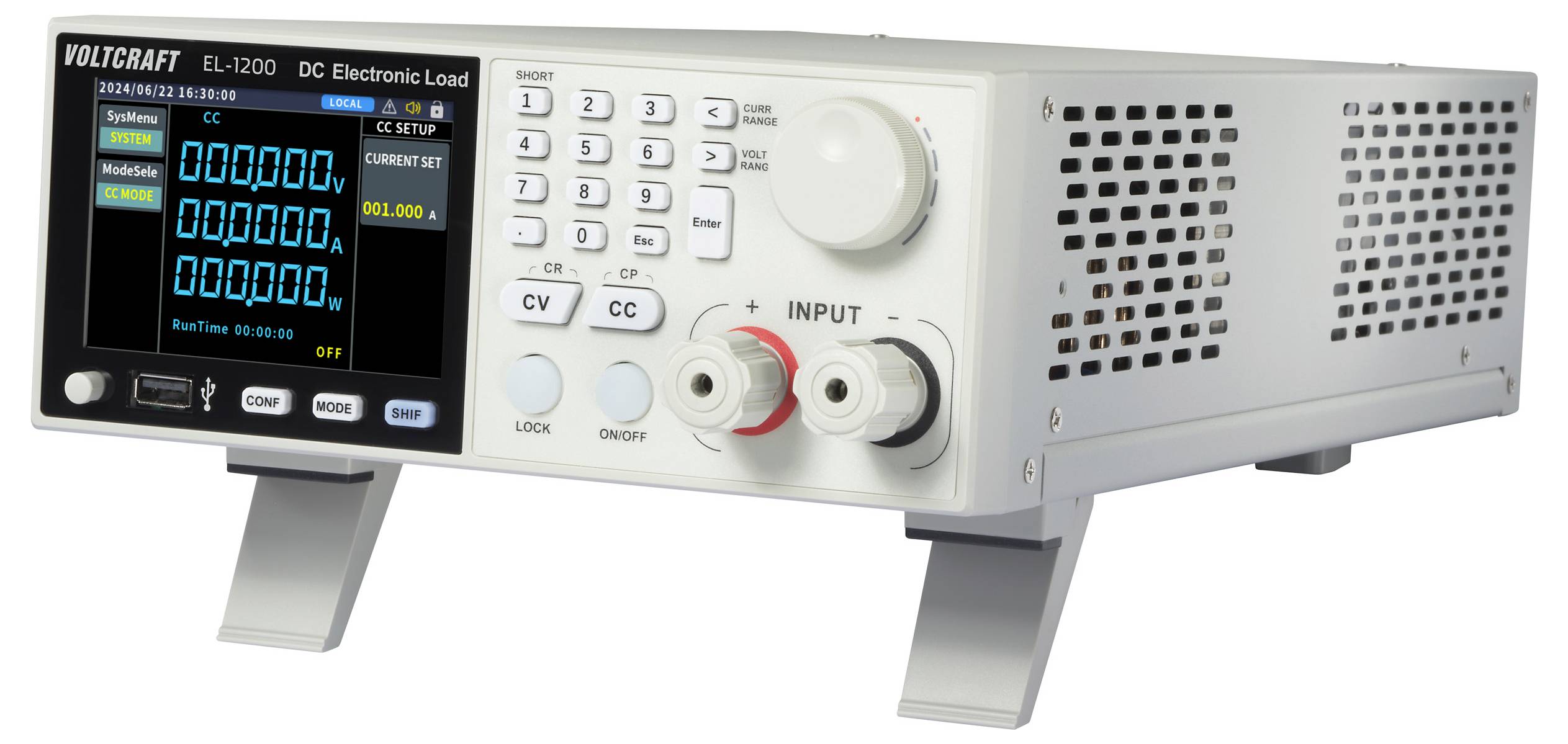

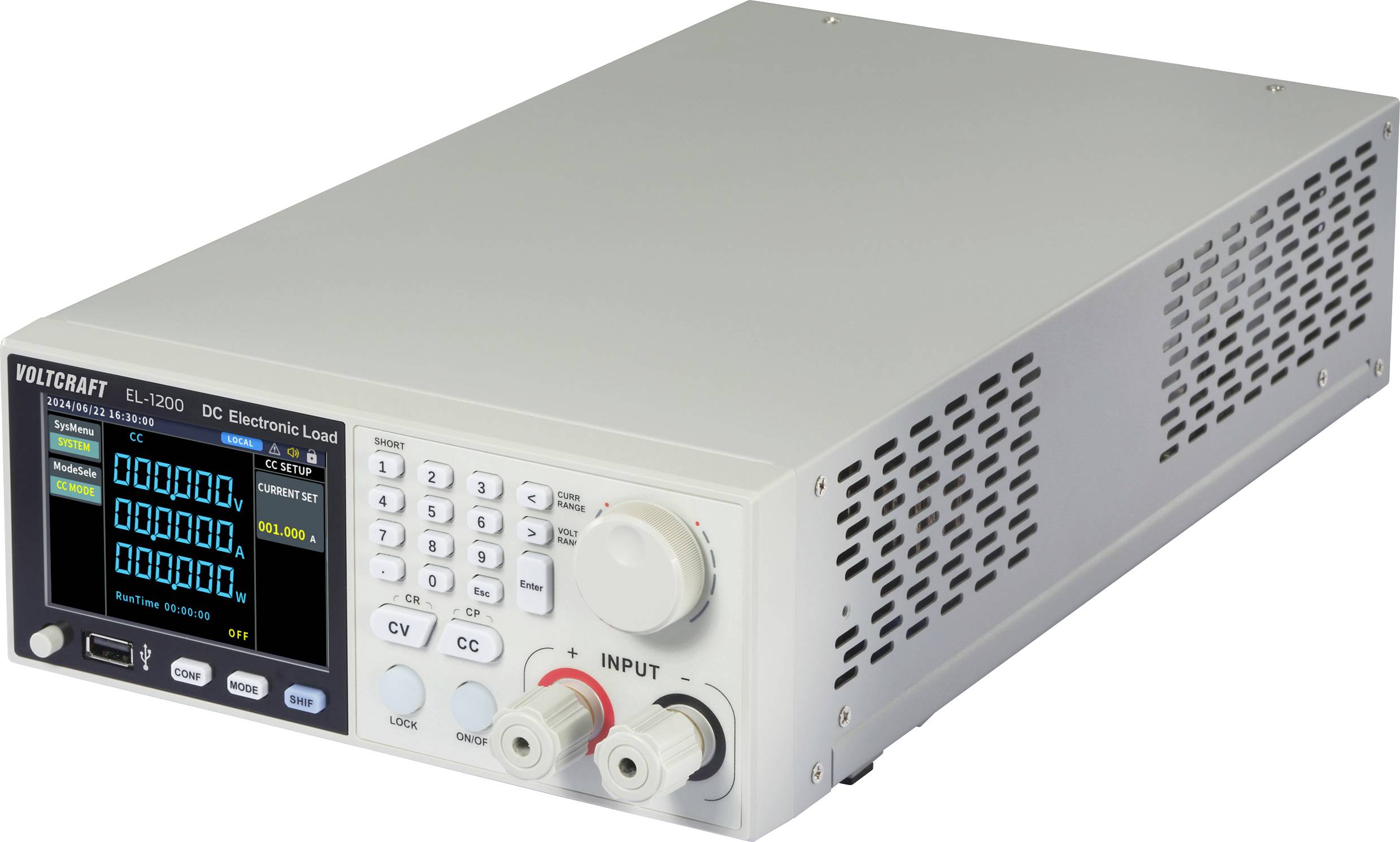

VOLTCRAFT EL-1200 Elektronisk belastning 150 V/DC 20 A 200 W
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Tekniske specifikationer
- Frekvensområde 50-60 Hz
- Minimal driftsspænding: 0,8 V, 20 A.
- Opløsning 1 mV, 1 mA
- Type
EL-1200
- Produkttype
Elektronisk belastning
- Indgangsspænding (min.)
0 V/DC
- Belastning-indgangsstrøm (max.)
20 A
- Permanent-tilslutningseffekt (max.)
200 W
- Dim.
(L x B x H) 375 x 215 x 88 mm
- Belastning-indgangsspænding (max.)
150 V/DC
- Vægt
4.2 kg
Fabriksstandard
- Permanent-tilslutningseffekt (min.)
0 W
- Indgange
0-20 A
- Belastning-indgangsstrøm (min.)
0 A
- Belastningstilslutning
Skrueklemme (foran)
- Bredde
215 mm
- H
88 mm
- L
375 mm
- Interfaces
USB
RS232
- Type
DC Electronic load
- Maks. temperatur
40 °C
- Min. Temperatur
0 °C
- Emballage uden plast
Emballage uden plastic
Dokumenter og downloads
Datablad
Datablad 3364228 VOLTCRAFT EL-1200 Elektronisk belastning 150 V/DC 20 A 200 W
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3364228 VOLTCRAFT EL-1200 Elektronisk belastning 150 V/DC 20 A 200 W
Betingelser for garanti
Betingelser for garanti 3364228 VOLTCRAFT EL-1200 Elektronisk belastning 150 V/DC 20 A 200 W
Download
Download 3364228 VOLTCRAFT EL-1200 Elektronisk belastning 150 V/DC 20 A 200 W
Beskrivelse
Meget præcis lastefterligning til strømkilder

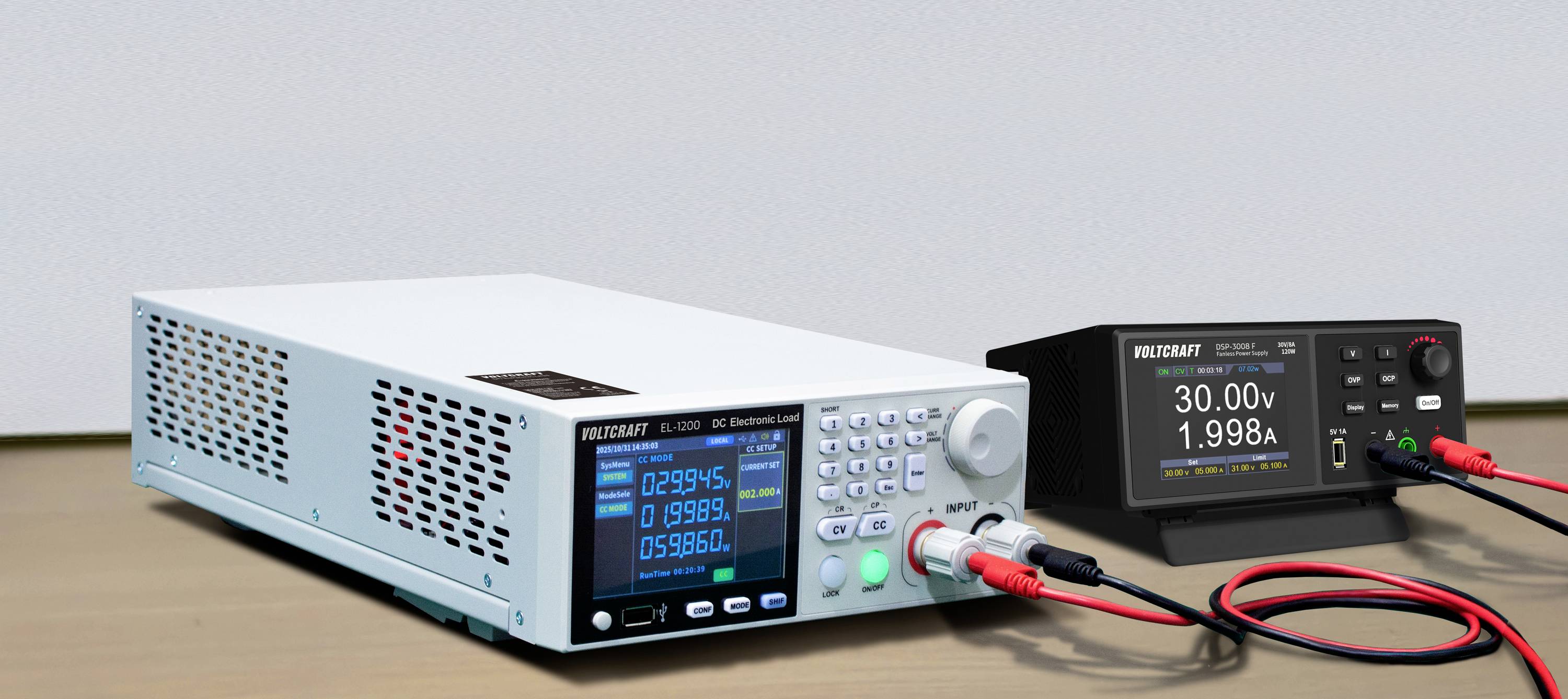

Voltcraft VOLTCRAFT El-1200 DC kan anvendes til mange formål som test af strømforsyninger, batterier eller opladere. Den giver effektregulering efter konstantstrøm (CC), konstantspænding (CV), konstantmodstand (CR) og konstanteffekt (CP). Derudover er funktioner som dynamisk strømkontrol op til 10 kHz og fjernkompensation integreret. Der er 1 udgang til rådighed, belastningsværdierne kan indstilles op til maks. 150 V, 20 A og 200 W.
Sikker drift
For at sikre en sikker drift er VOLTCRAFT El-1200 DC beskyttet flere gange mod overspændinger, overlast, overeffekter og overophedning. Den parallelle styring understøtter op til 10 enheder og er også velegnet til potentielt effektintensive anvendelser.
Komfortabel analyse

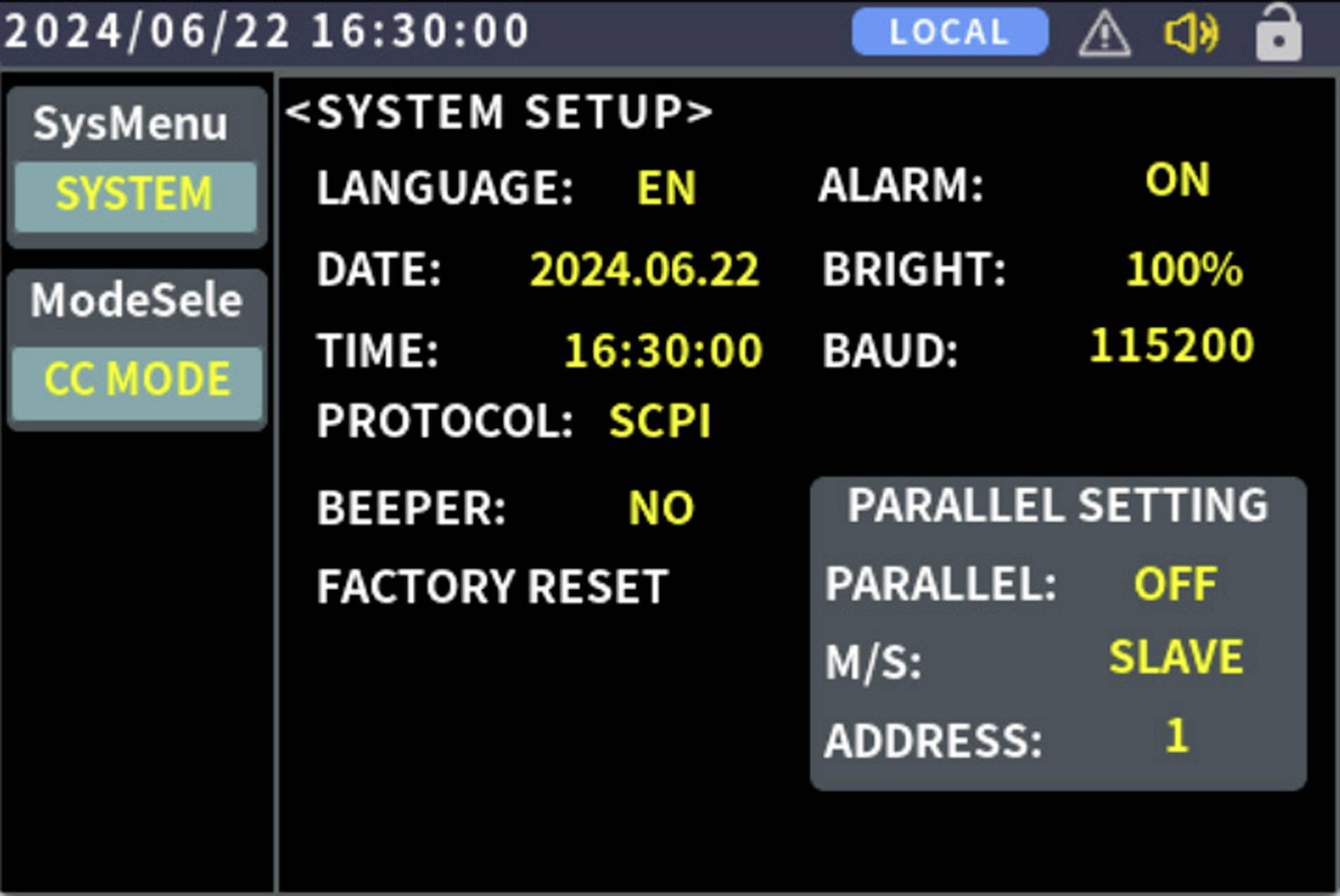

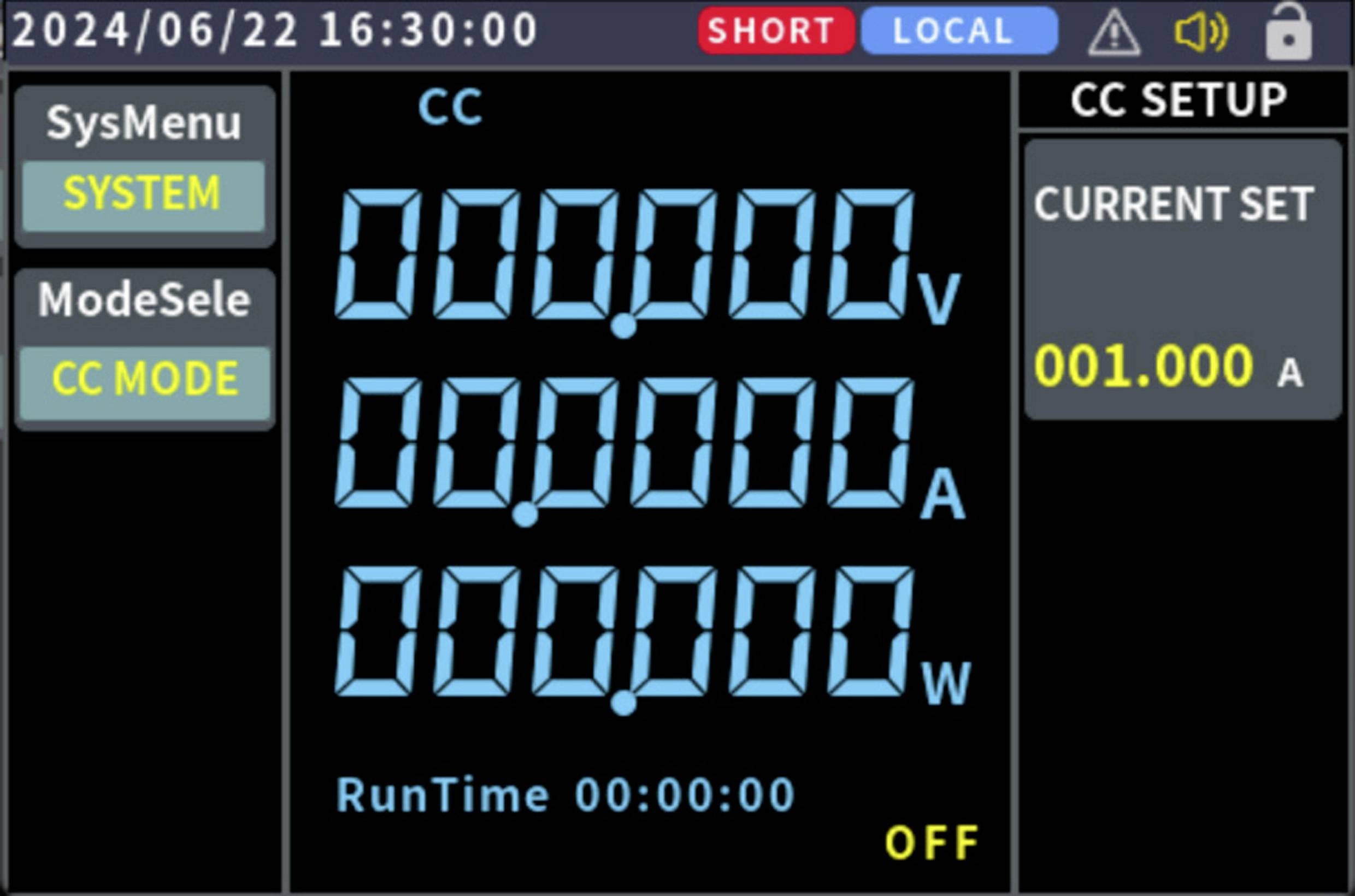

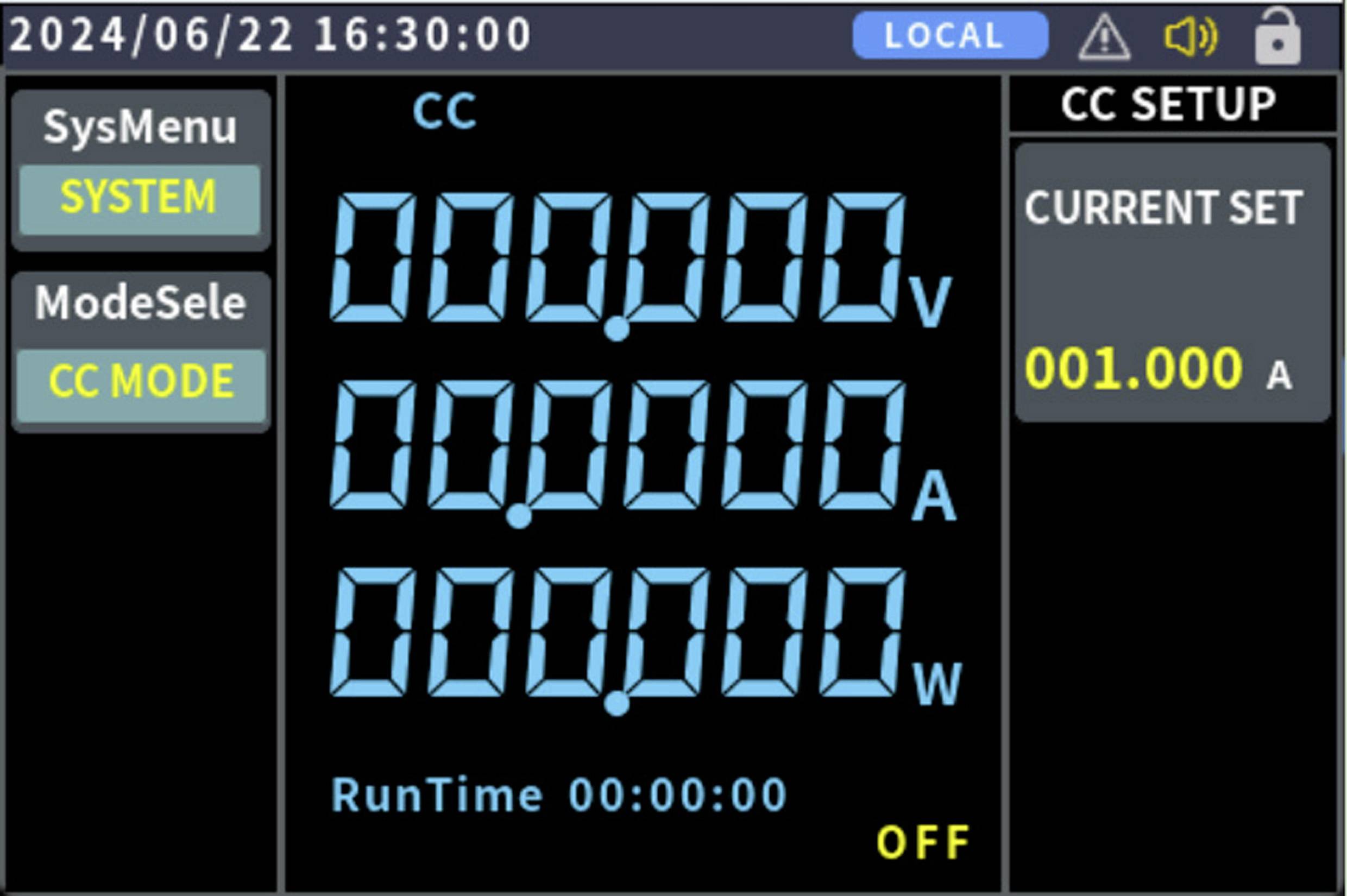

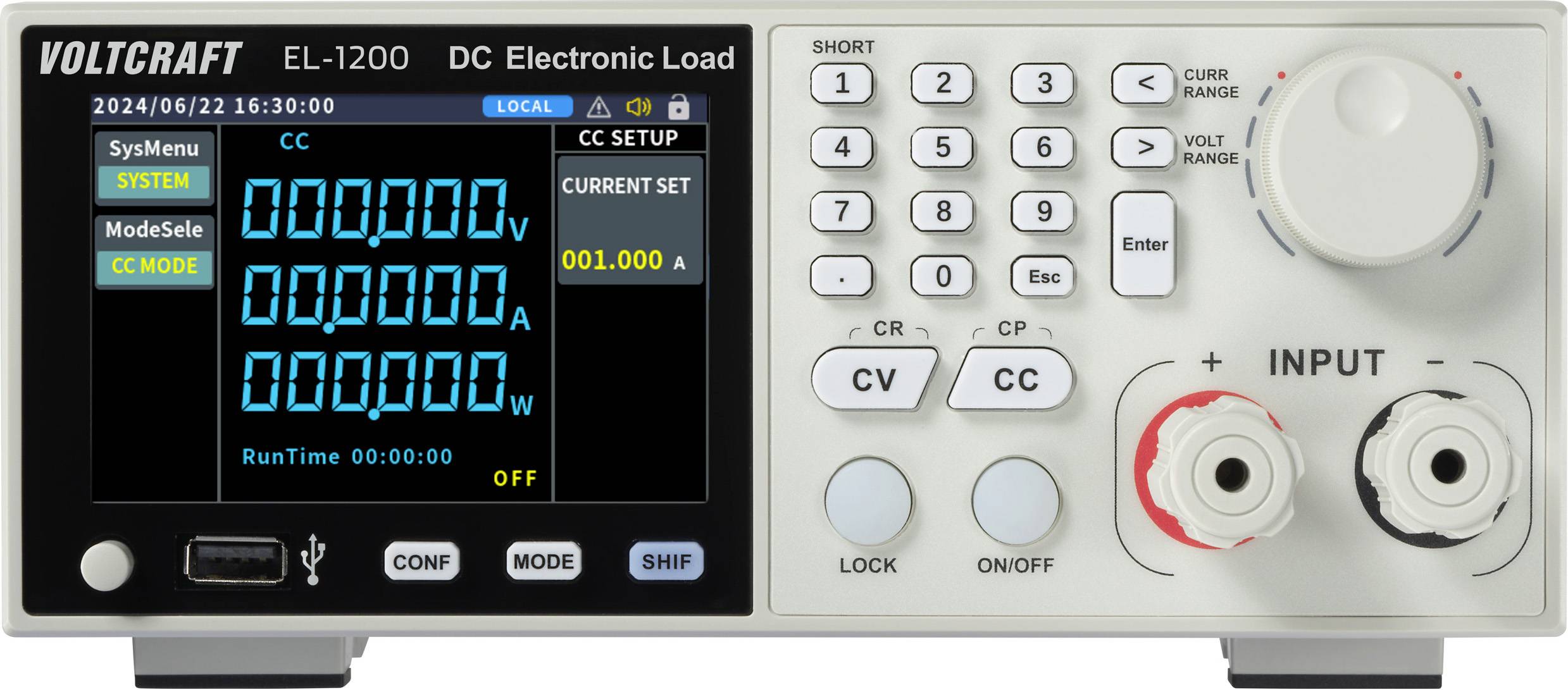

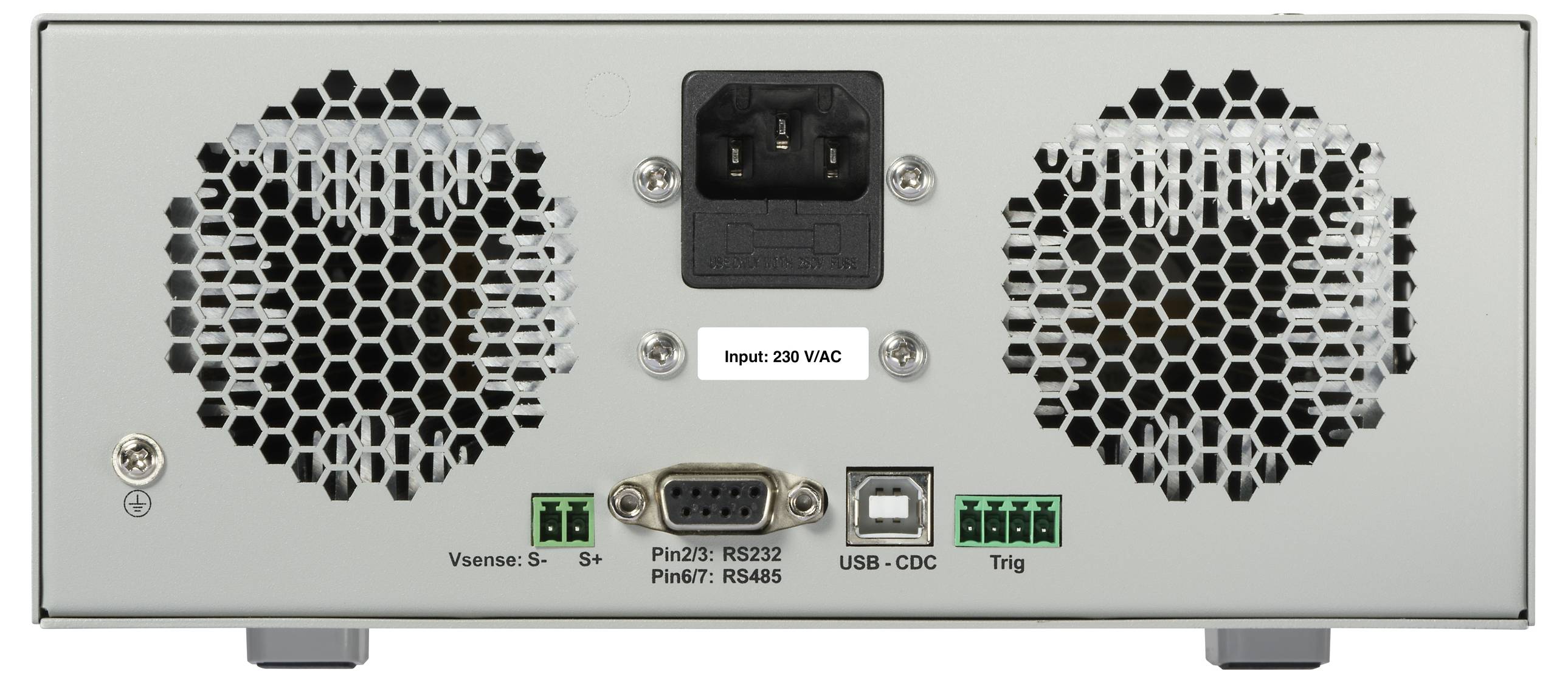

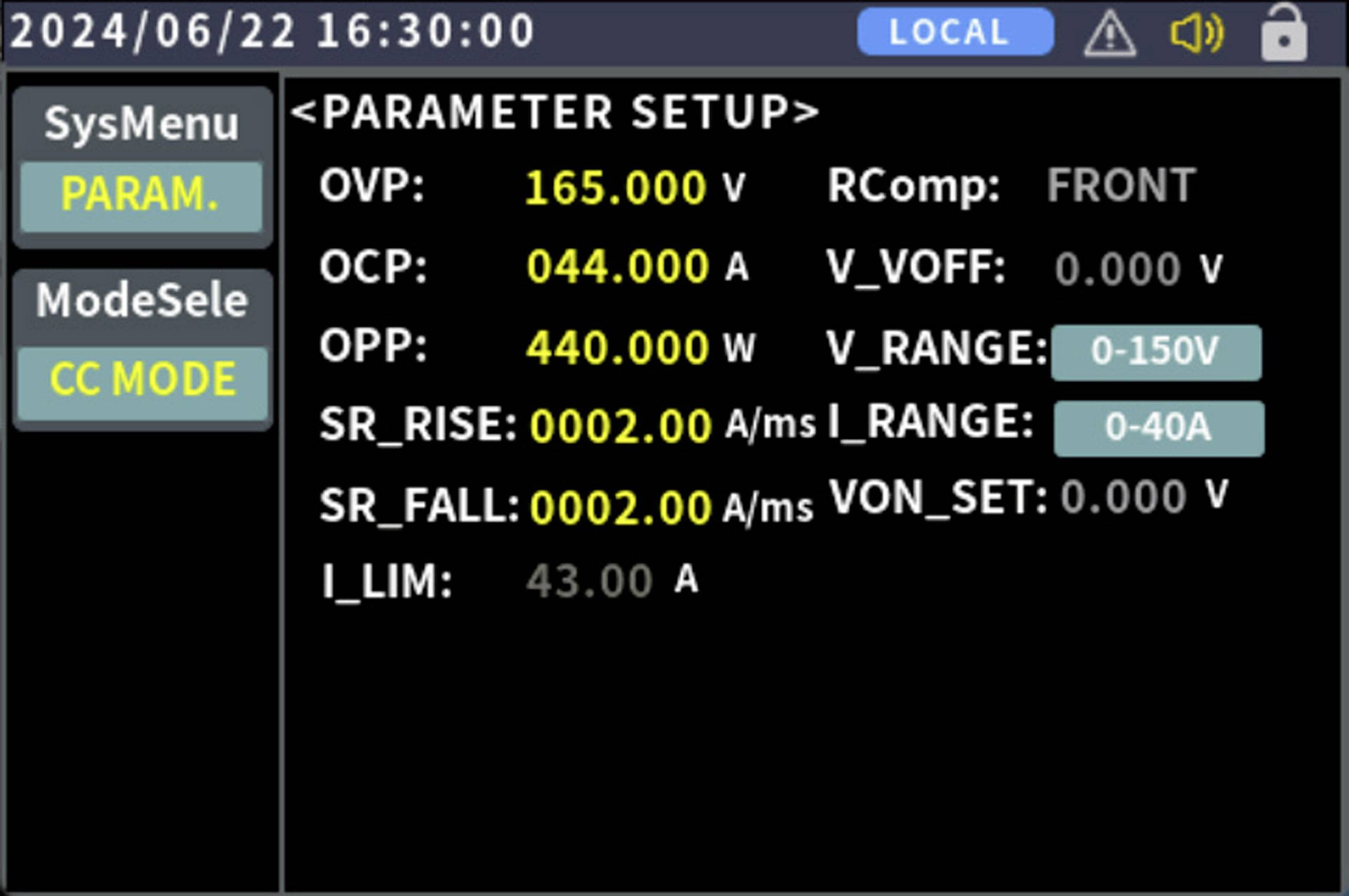

Alle data vises på det letlæselige 10 cm (3,9") TFT LCD-farvedisplay. Derudover er der en USB-tilslutning samt et RS232-standard-interface til SCPI-protokoller til rådighed.
Montering og tilbehør
Til stand-alone-funktionen er VOLTCRAFT El-1200 DC udstyret med udklappelige fødder. Til rackmontering skal strømforsyningen bruge to højdeenheder til halv rackbredde. Sammen med apparatet leveres et strømkabel, en betjeningsvejledning samt et sikkerhedsdatablad.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- 2 HE standard-rackformat med 1/2 længder, egnet til rackmontering
- 10 cm (3,9 ") TFT LCD-farvedisplay

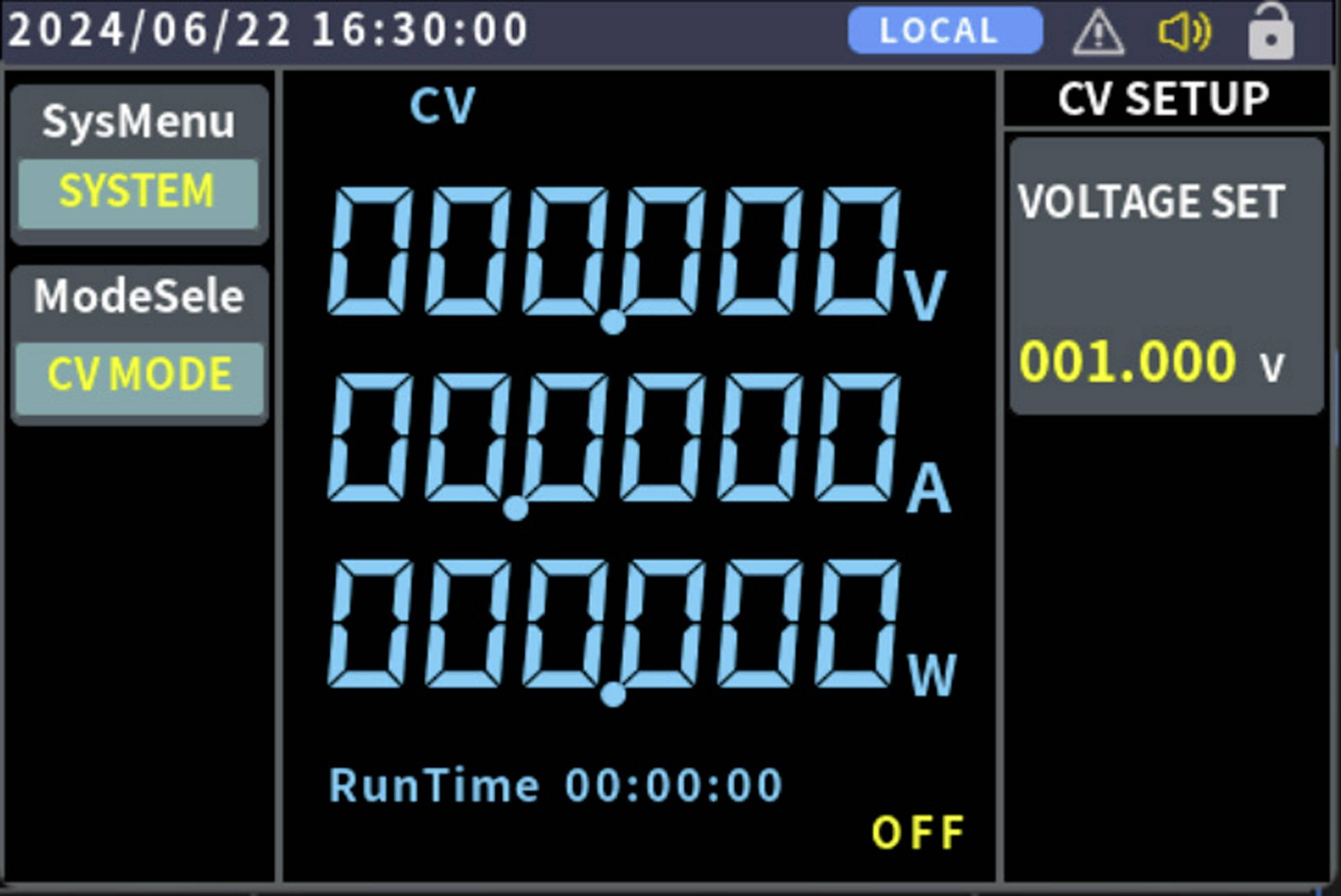

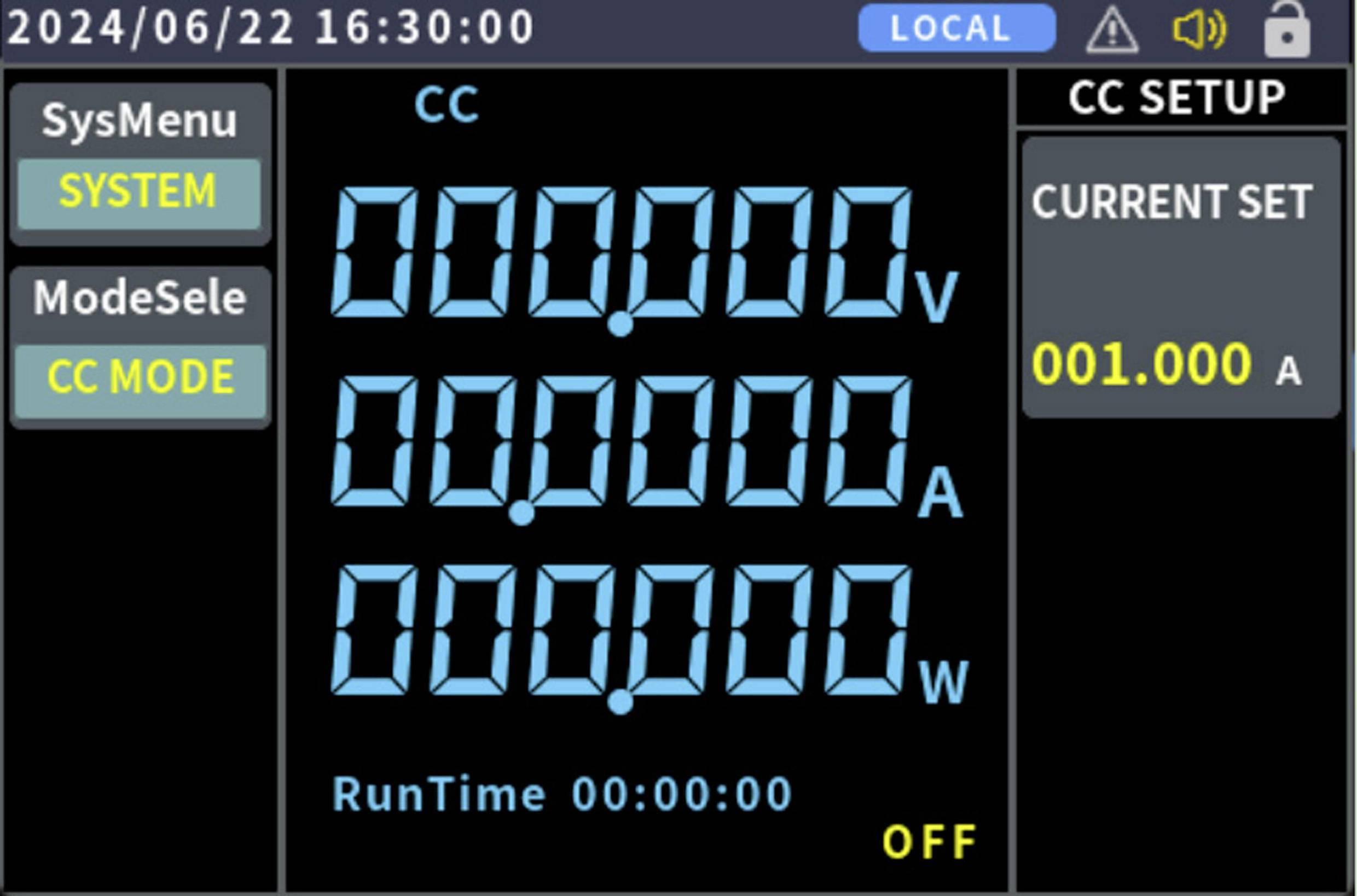

- Fire funktioner: Konstantstrøm (CC), konstantspænding (CV), konstantmodstand (CR), konstanteffekt (CP)

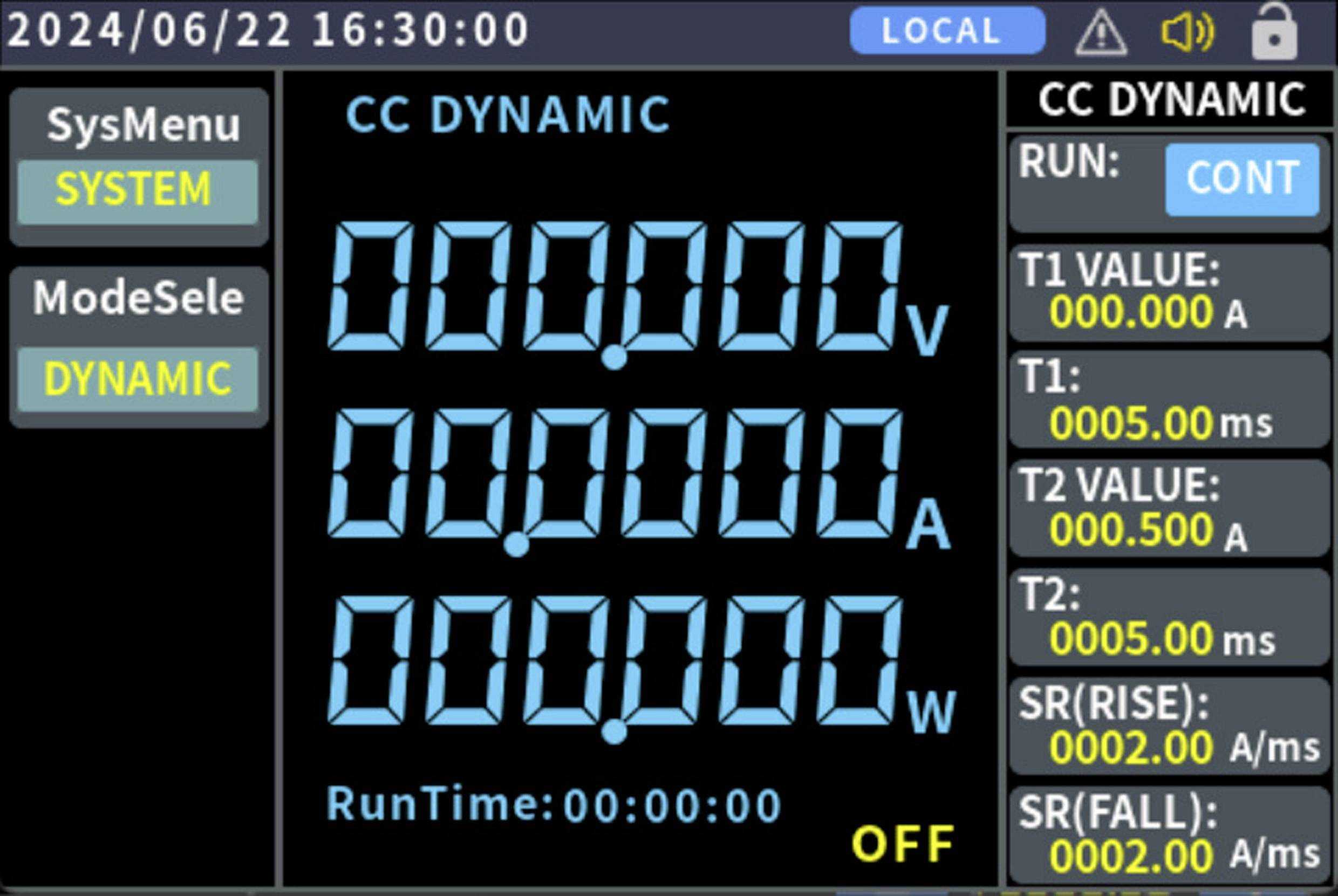

- Dynamisk strømtest op til 10 kHz
- Fjernkompensation
- Flerdobbelt beskyttelse mod: Overspænding, overbelastning, overydelse, overophedning og så videre.
- RS232-standard-interface, understøtter SCPI-protokol
- Parallel styring, understøtter op til 10 enheder, for potentielt effektintensive anvendelser.

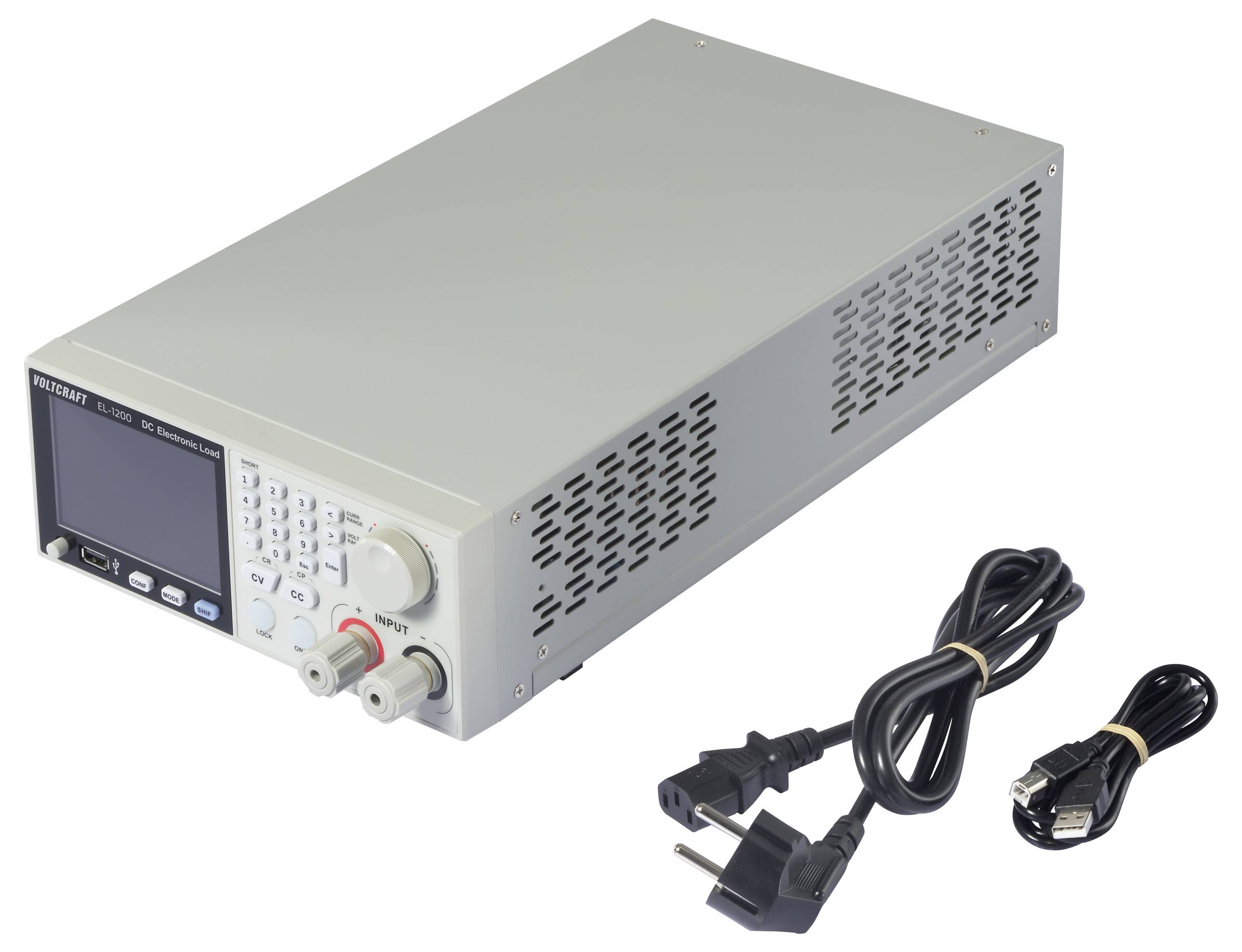

Inkluderet i leveringen
- Elektronisk belastning
- Strømkabel
- Betjeningsvejledning
- Sikkerhedsdatablad
