Name: VOLTCRAFT DSO-5104H Håndholdt oscilloskop Kalibreret (ISO) 100 MHz 4-kanals 1 GSa/s 40 Mpts 14 Bit Digital hukommelse (D
Brand: VOLTCRAFT
SKU: 2468362

Oscilloskop-displayet viser et sinusformet bølgemønster. Indstillinger for måling og udløsning er synlige. Enheden er betegnet som VOLTCRAFT DSO-5104H.

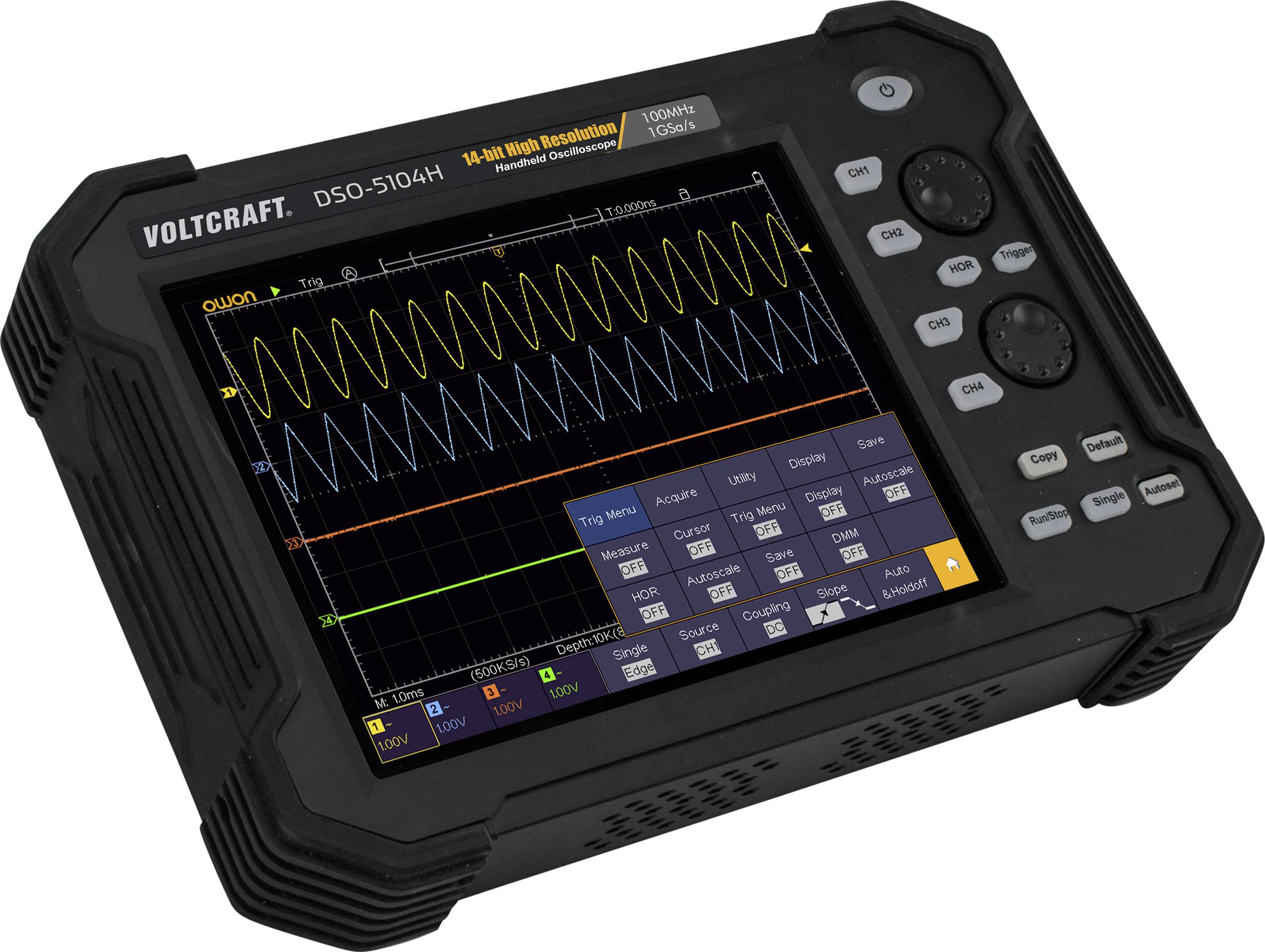

Oscilloskop Voltcraft DSO-5104H med et vist bølgemønster og måleværdier på en farvedisplay, bruges til dataanalyse.

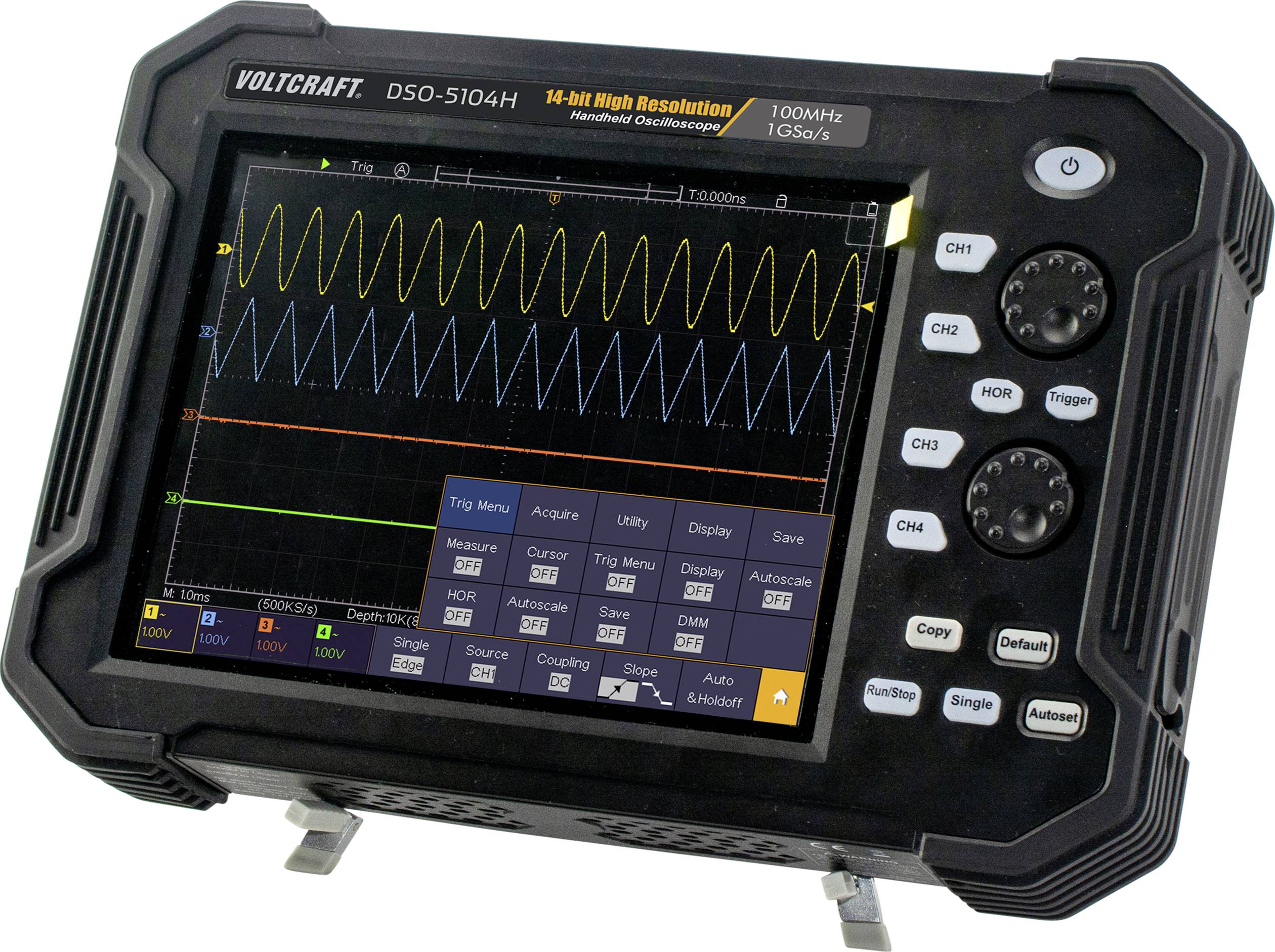

Et bærbart oscilloskop viser en kompleks bølgeform på skærmen med forskellige menuindstillinger og knapper på siden.

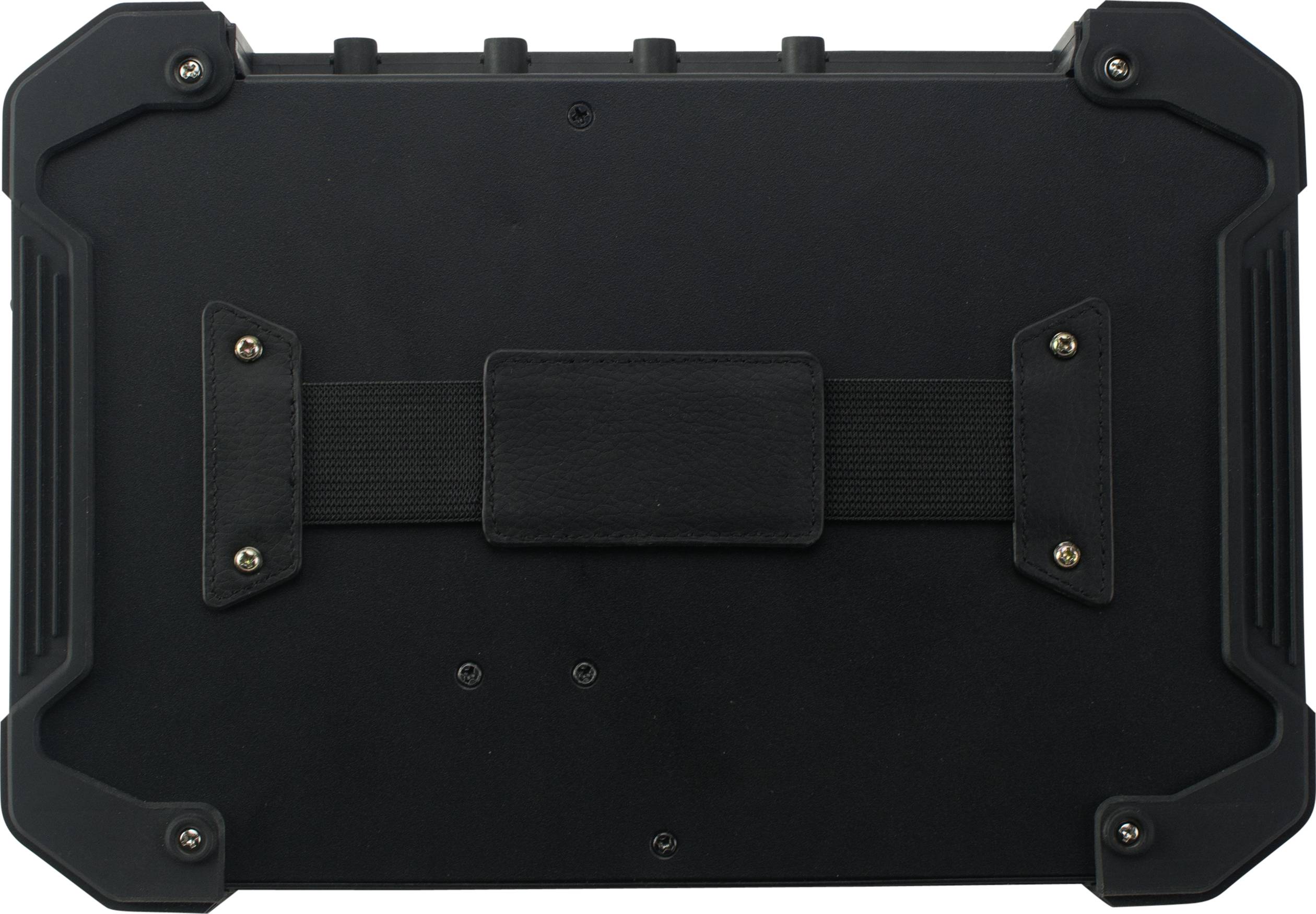

Robust sort kuffert med forstærkede hjørner og et centralt håndtag, sandsynligvis beregnet til militære eller industrielle formål.

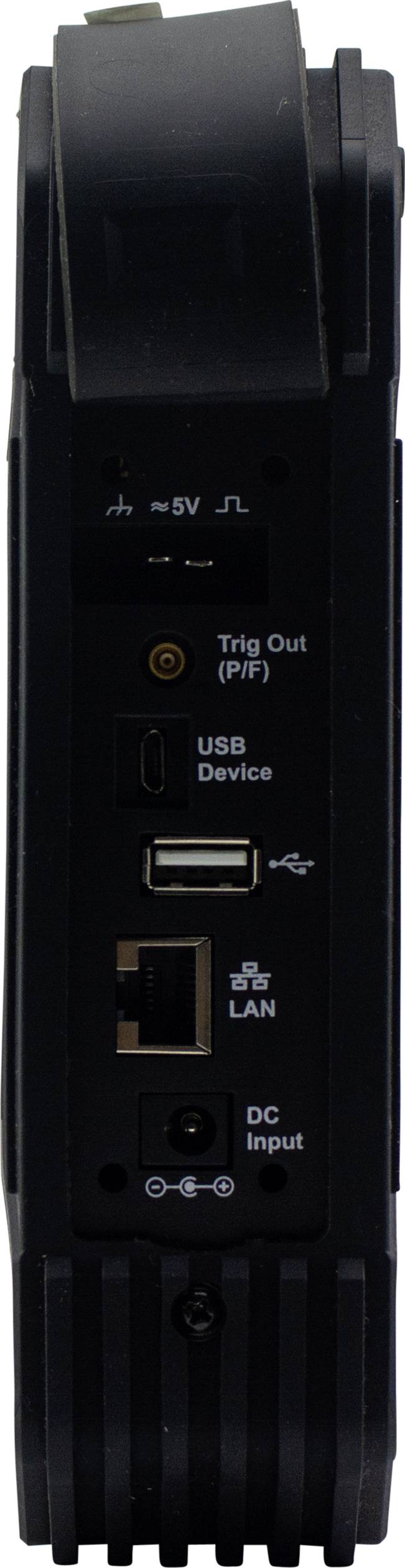

Enhedsbagside med tilslutninger: Trig Out, USB-enhed, USB, Ethernet LAN, DC-indgang.

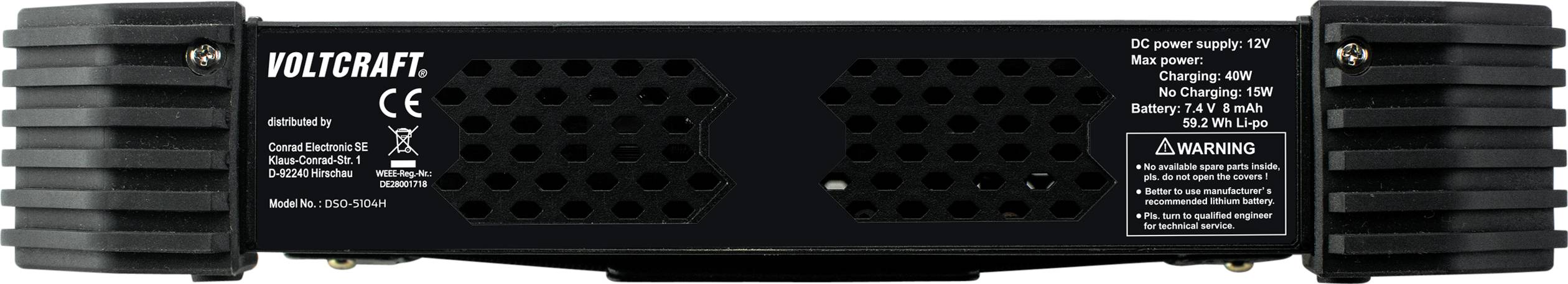

Bagsiden af en Voltcraft-oplader med ventilationsåbninger og advarselshenvisninger. Egnet til 12V DC strømforsyning.

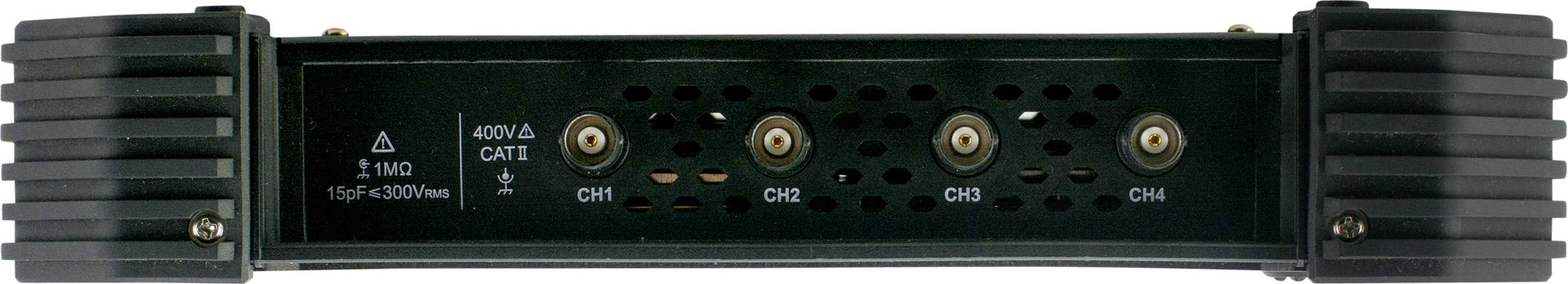

Sort elektronisk enhed med fire tilslutningsbøsninger (CH1, CH2, CH3, CH4) og en advarselsmærkning på venstre side.

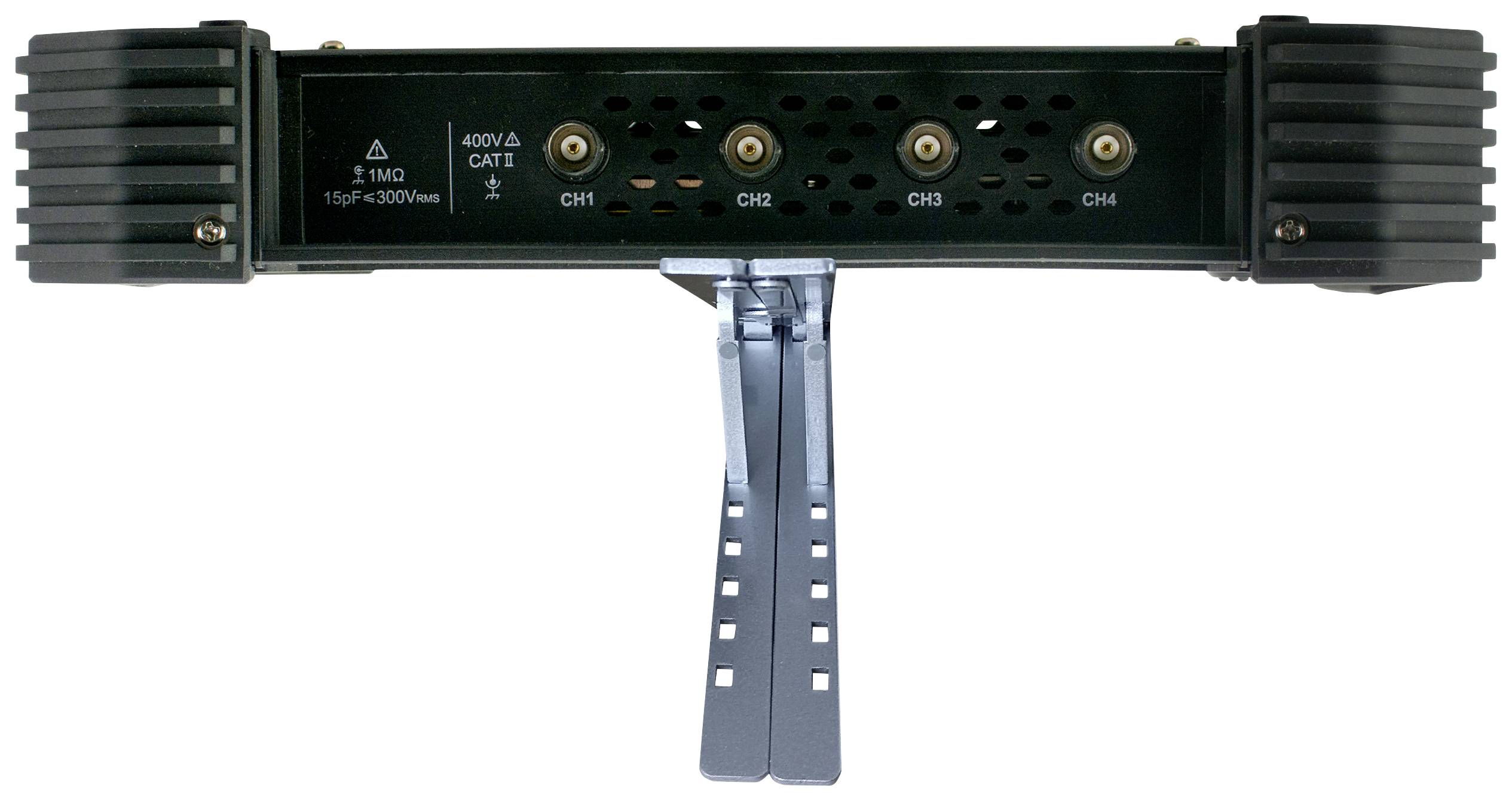

'Kredsløb med fire kanaler CH1 til CH4, mærket med 400V CAT II og 1 MΩ.'

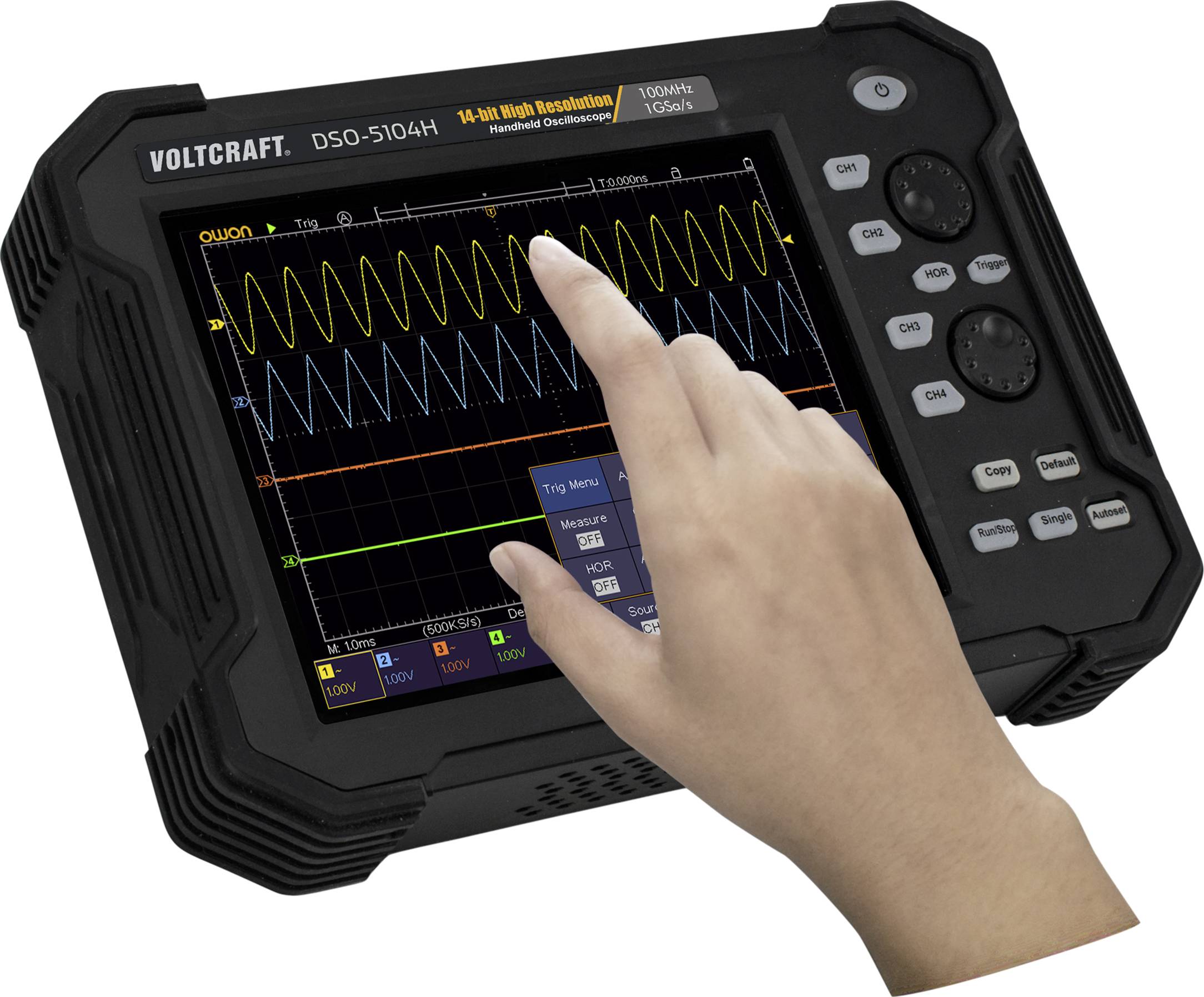

En person betjener et bærbart oscilloskop, model VOLTCRAFT DSO-5104H, med en touchskærm. På displayet er bølgeformer synlige.

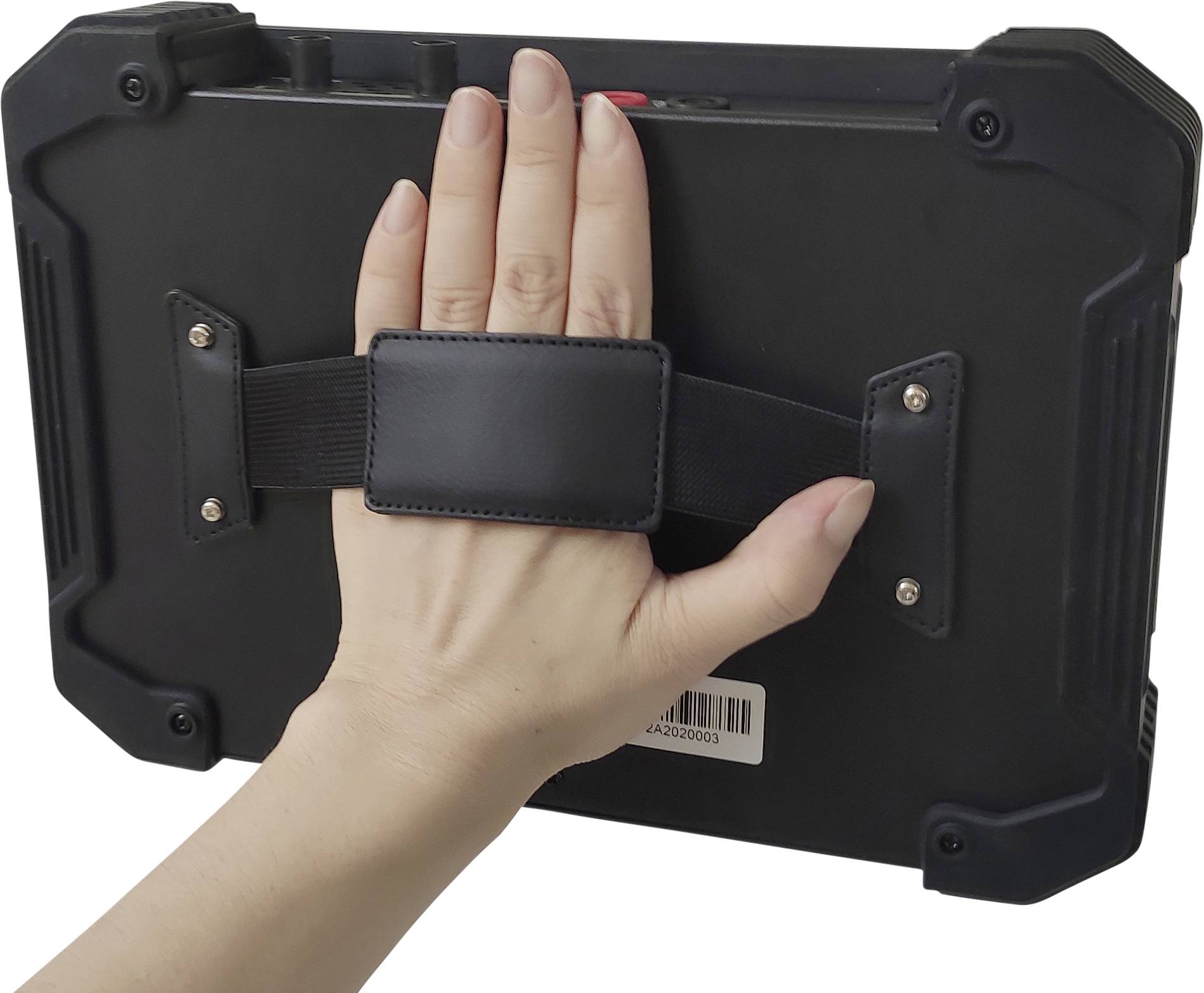

En hånd holder en robust, sort tablet med et rem på bagsiden. Stregkodeetiket er synlig.

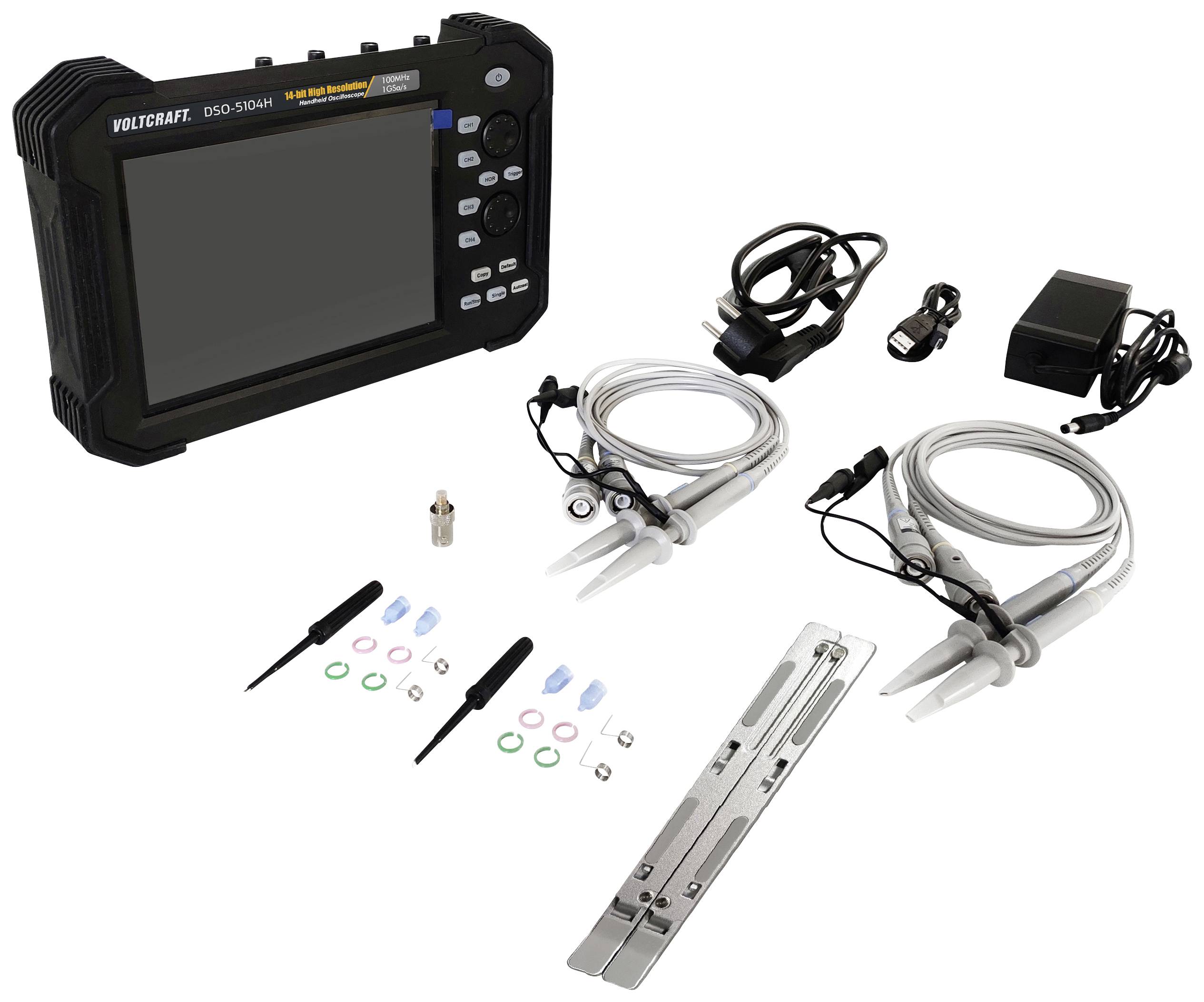

Bærbart digitalt lagringsoscilloskop med tilbehør: Måleledninger, strømforsyning, krokodillenæb og adaptere. Ideelt til elektriske målinger.

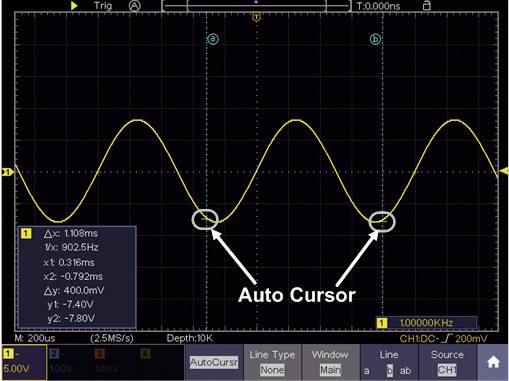

Et oscilloskop-billede viser en gul sinusbølge. To 'Auto Cursor'-pile markerer en cyklus. Δx: 1,108 ms, νx: 902,5 Hz.

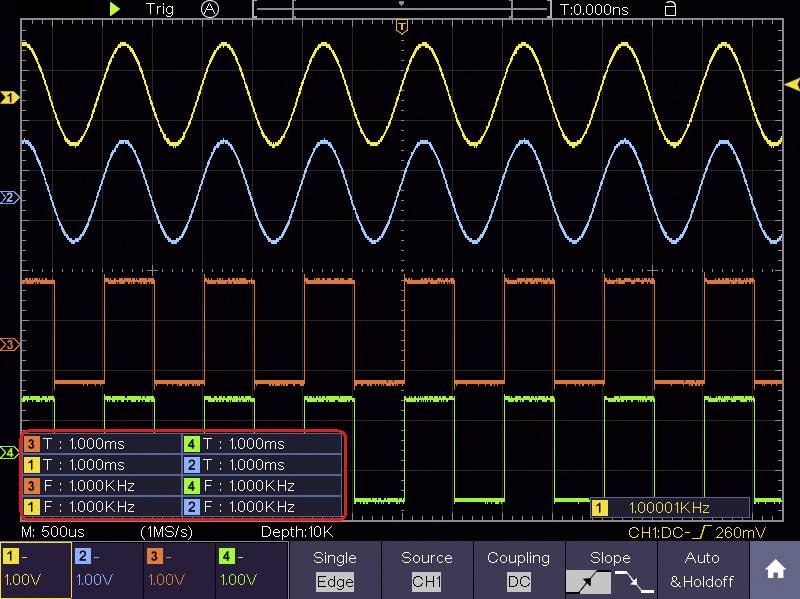

Oscilloskop-display med fire kanaler (gul, blå, orange, grøn) viser sinusformede og firkantede bølger, alle ved 1 kHz, 1000 ms.

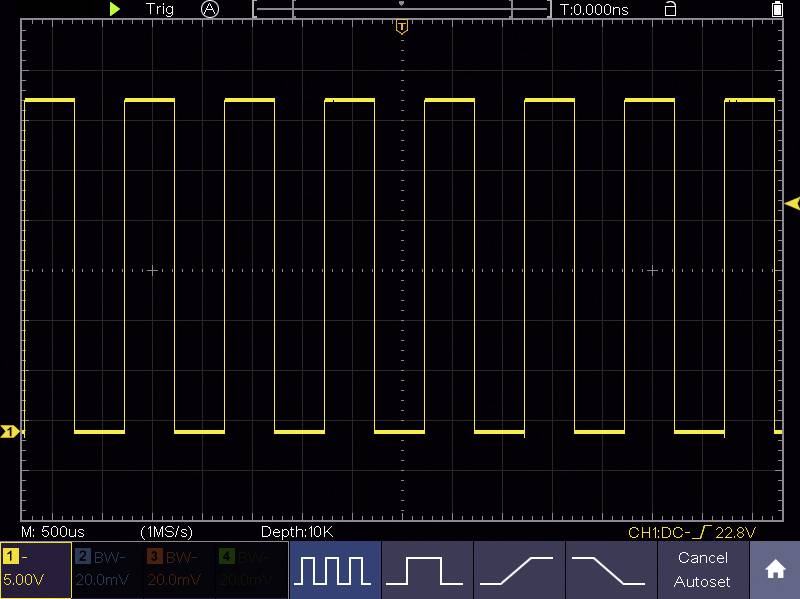

'Oscilloskop-visning: Gul firkantbølge med konstant mønster, tidsaksen i mikrosekunder, spændingsskala 5 volt.'

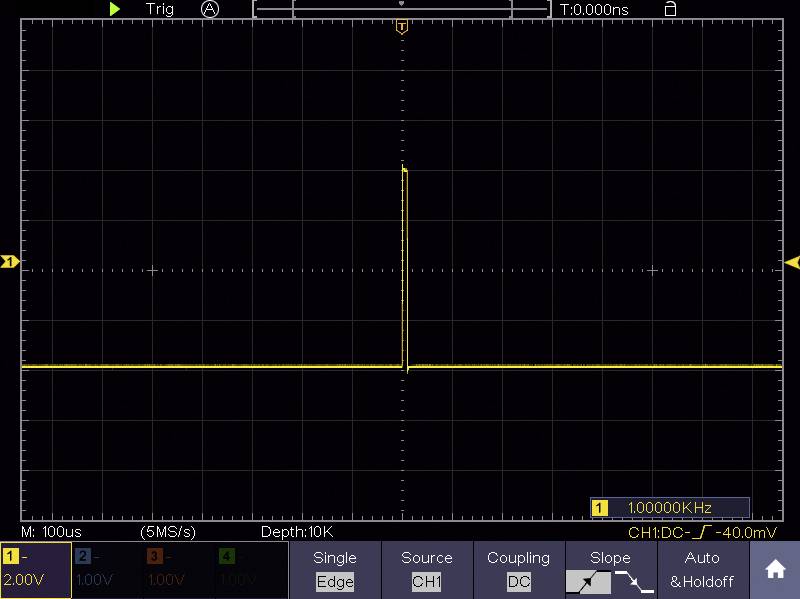

Oscilloskop-skærmen viser et enkelt gult signalpuls, vertikal skala 2V/div, vandret 5ms/div, frekvens 1000 kHz.

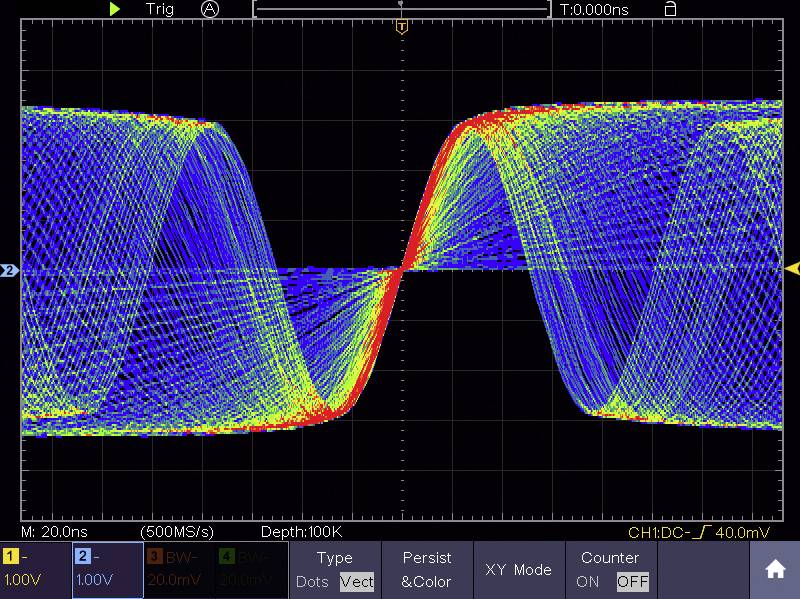

Oscilloskop-display med Lissajous-figur i regnbuens farver, viser faseforskydning og amplitudeændringer.

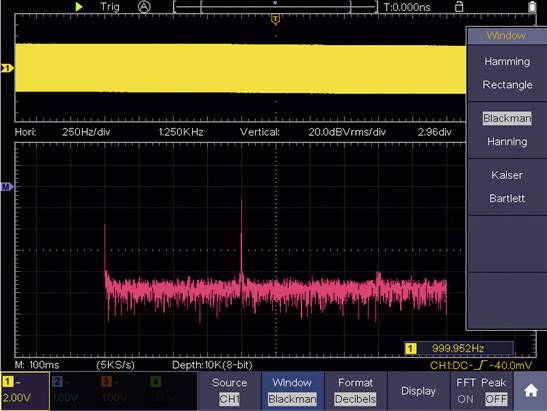

Oscilloskop-skærmen viser et frekvensspektrum med en spidsværdi på omkring 1 GHz. Blackman-vinduefunktionen er valgt.

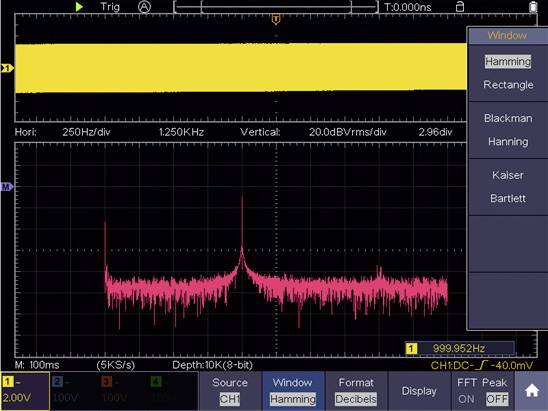

Oscilloskopbillede viser frekvensspektrum med fremtrædende toppe omkring 1 kHz. Visningsindstillinger som 'Hamming' er valgt.

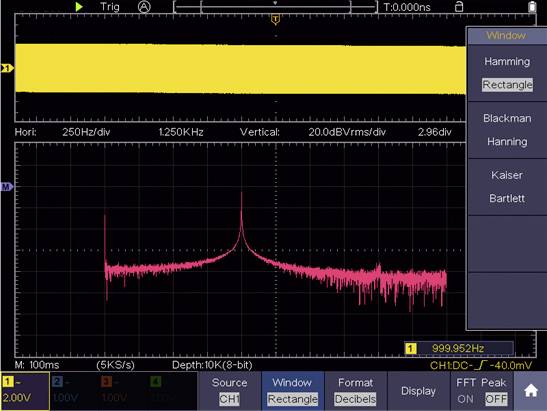

Oscilloskop-displayet viser et firkantssignal øverst, nederst et effektfordelningsspektrum med peaks. Indstilling: Rektangulært vindue.

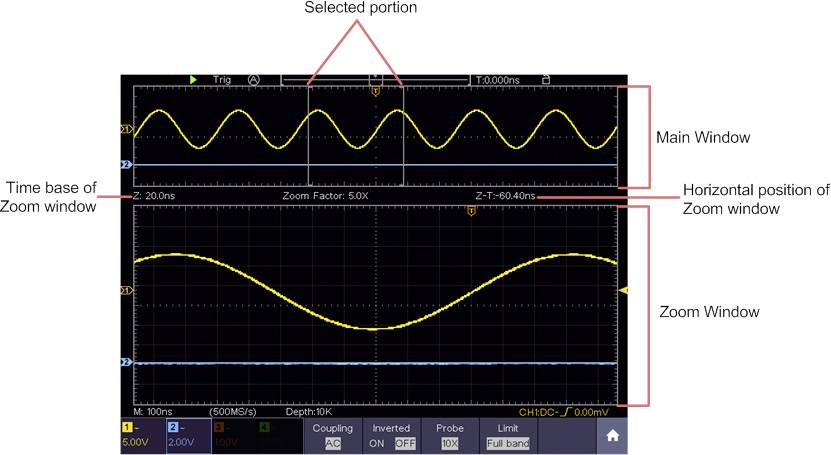

Oscilloskop-display med to vinduer: Hovedvindue viser en bølgeform; zoomvindue forstørrer et markeret område af bølgeformen.

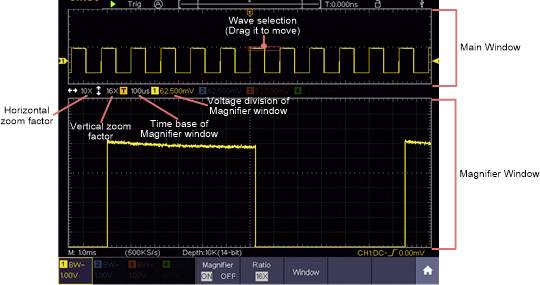

Oscilloskop-skærm med to vinduer. Hovedvinduet viser en bølgeform; forstørrelsesvinduet nederst viser en detaljeret udsnit. Mærkater for lodrette og vandrette zoomfaktorer.

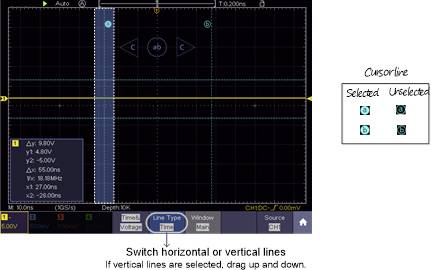

Et oscilloskop-display viser en bølgeform med vertikale linjer, cursor-valgmuligheder og en signaturforklaring for spænding (V) og tid (t).

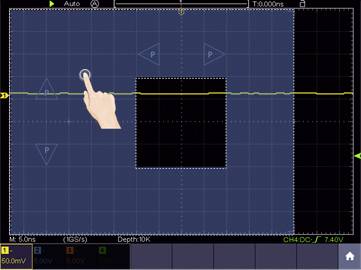

En grafisk brugerflade viser et oscilloskop med en hånd, der laver en gestus på skærmen.

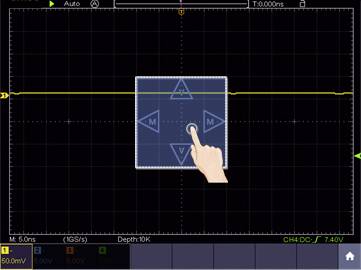

Oscilloskop-skærm med gul bølgeformslinje. Hånd peger på menu med pile, formentlig til styring af visningen.

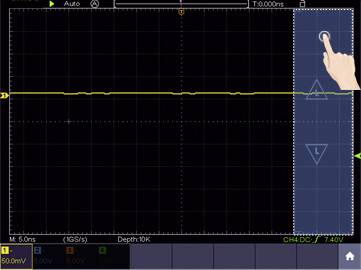

Oscilloskop-skærmen viser en flad gul bølgeform. En hånd trykker på skærmens højre kant for at indstille en trigger.

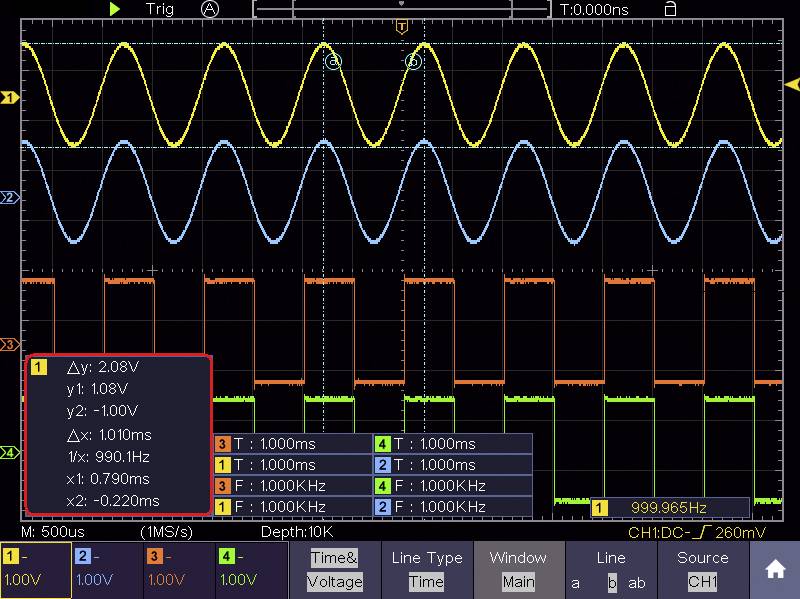

Et oscilloskopbillede med tre bølgeformer: en gul sinusbølge, en blå spidsværdibølge og en grøn firkantbølge. Vigtige målinger er markeret.

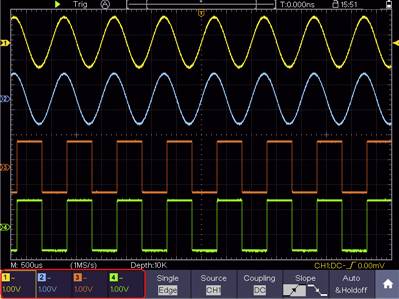

Oscilloskopskærm med fire bølgeformer: to sinusbølger øverst, en trekantbølge og en firkantbølge nederst. Hver i forskellige farver.

'Oscilloskop-display viser gult, bølget signal på sort baggrund. Tidsakse: 0-50 mikrosekunder; Spænding: 0-5 volt.'

1/28

Vigtig information

Udgået

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Digitalt håndoscilloskop VOLTCRAFT DSO

100 MHz båndbredde, 4 kanaler
Aflæsningshastighed 1 GS/sek.
40 minutters optagelse
8" LCD-touchscreen-opløsning 800 x 600 pixel
14 bit ADC vertikal-opløsning
Understøtter SPI/I2C/RS232/CAN dekodning
45000 wfms/s bølgeform billedgentagelseshastighed

Tekniske specifikationer

Produkttype: Håndholdt oscilloskop

Båndbredde: 100 MHz

Samplingrate/kanal: 1 GSa/s

Opløsning: 14 Bit

Skærmstørrelse: 8 Zoll tommer

Oscilloskop-specifikationer: Digital hukommelse (DSO)
Håndholdt enhed

Antal analoge indgange max.: 4

: ISO

Målekategori: CAT II

Indgangsimpedans: 1MΩ MΩ

Dim.: (L x B x H) 270 x 48 x 191 mm

Vægt: 1.7 kg

Antal digitale indgange max.: 0

Bredde: 48 mm

H: 191 mm

L: 270 mm

Interfaces: LAN
1 x USB 2.0 Device
1 x USB 2.0 Host

Hukommelsesdybde/kanal: 40 Mpts

Type: DSO-5104H

Compliance og certificeringer

Certified by EU Garan

Dokumenter og downloads

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2468362 VOLTCRAFT DSO-5104H Håndholdt oscilloskop Kalibreret (ISO) 100 MHz 4-kanals 1 GSa/s 40 Mpts 14 Bit Digital hukommelse (D

Betingelser for garanti

Betingelser for garanti 2468362 VOLTCRAFT DSO-5104H Håndholdt oscilloskop Kalibreret (ISO) 100 MHz 4-kanals 1 GSa/s 40 Mpts 14 Bit Digital hukommelse (D

Beskrivelse

Perfekt til undervejs!
Det kompakte digitale VOLTCRAFT hånd-oscilloskop er udstyret med en bæresele og kan således anvendes praktisk og fleksibelt i forskellige Settings. Som solidt spændingsmåler med en vægt på 1,7 kg har den 2 kanaler med 100 MHz båndbredde og kan optage målinger i op til 40 minutters længde. Målingen sker ved lav baggrundsstøj, og resultaterne vises på den 8" (20.32 cm) farve-LCD-touchscreen med en opløsning på 800 x 600 pixel. Oscilloskopets maksimale samplingrate ligger på op til 1 GS/s, og de forskellige testspidser, der kan indstilles og medfølger, gør fleksibel og variabel måling mulig. Der medfølger også et USB-kabel, som muliggør en hurtig overførsel af de målte data til pc'en. Realtids-visning af udsving på PC'en er lige så muligt som flere trigger-typer og interfaces.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
