VOLTCRAFT DOV1254 LA Digitalt-oscilloskop 125 MHz 4-kanals 1.25 GSa/s 100 Mpts 12 Bit Digital hukommelse (DSO), Logic-an
EAN:
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer

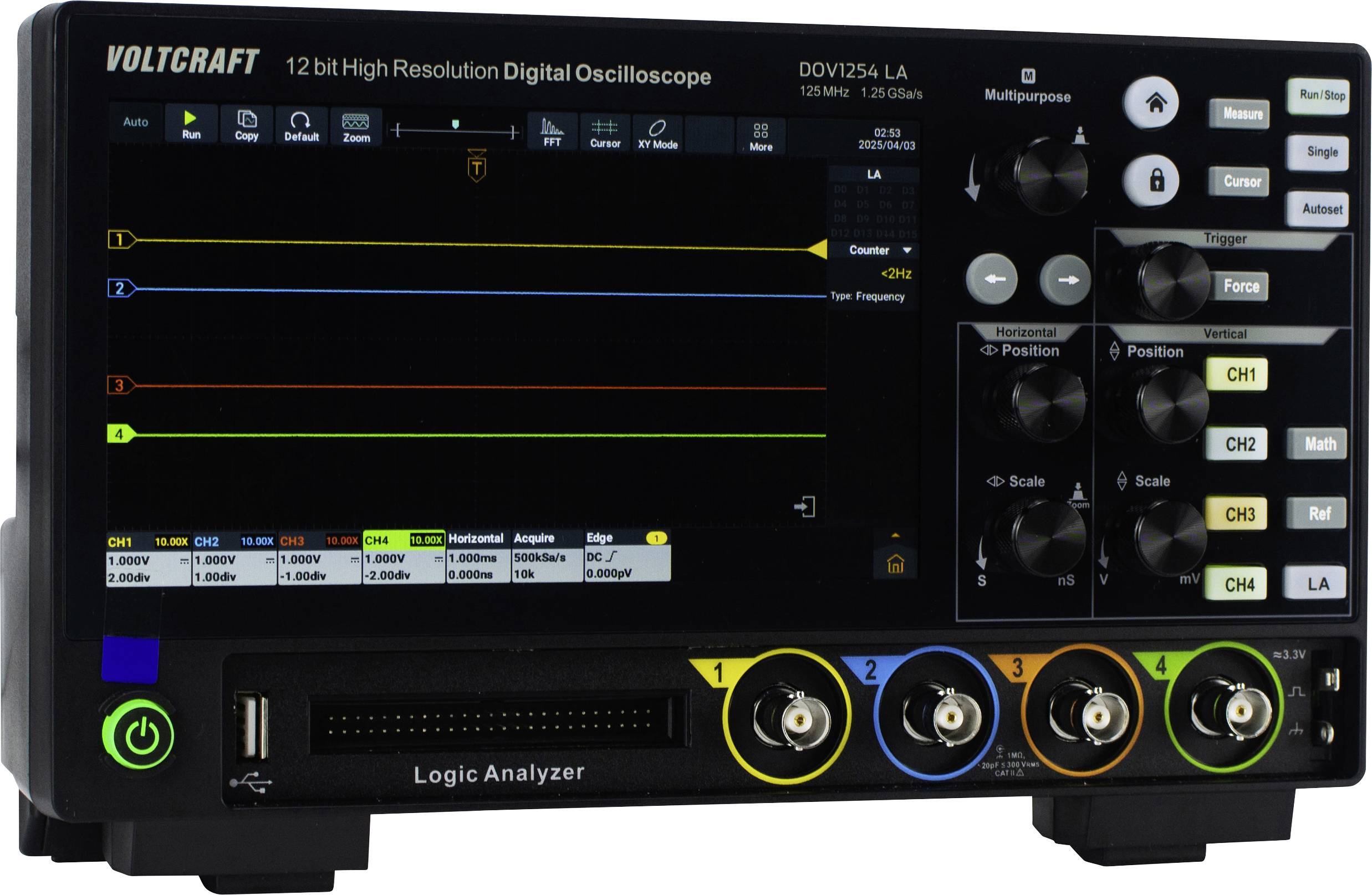

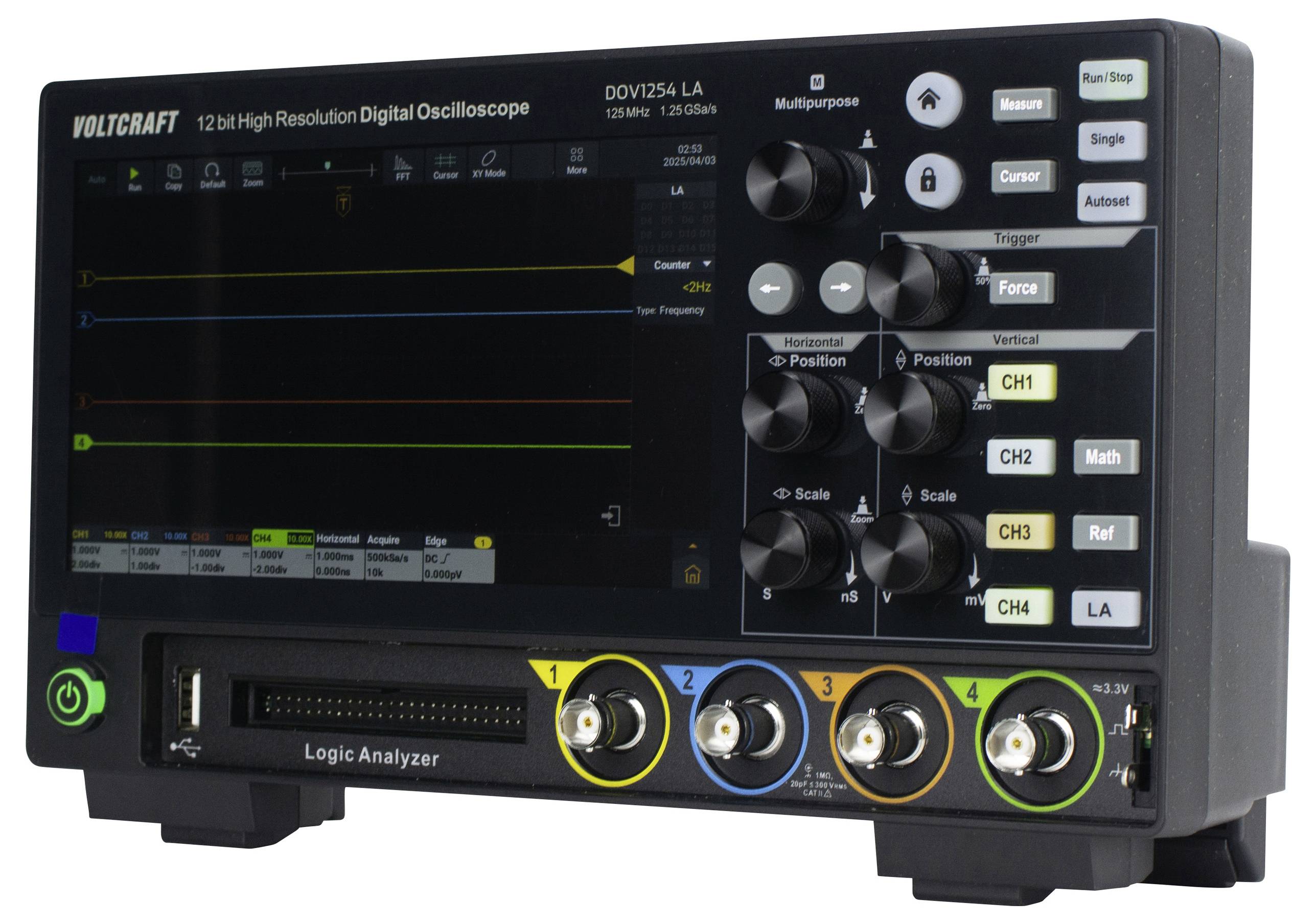

VOLTCRAFT Digitalt-oscilloskop DOV1254 LA 125 MHz 4-kanals 12 Bit
- Båndbredde
- Antal analoge indgange max. 4
- 17,78 cm (7 tommer) berøringsfølsom touch-skærm, understøtter gestusbetjening
- Realtidssample med 50.000 wfms/s, segmentregistrering 700.000 wfms/s.
- 16-kanals logikanalysator
- ADC med høj 12-bit opløsning
- Afsøgningshastighed: En kanal (1,25 GSa/s), alle kanaler (625 MSA/s)
Tekniske specifikationer
- Produkttype
Digitalt-oscilloskop
- Båndbredde
125 MHz
- Samplingrate/kanal
1.25 GSa/s
- Display
LCD-touchscreen, 1024 x 600 pixel
- Opløsning
12 Bit
- Skærmstørrelse
17.78 cm
- Oscilloskop-specifikationer
Digital hukommelse (DSO)
Logic-analysator
- Tidsbasis
1 ns/div - 1000 s/div, step by 1-2-5
- Antal analoge indgange max.
4
Fabriksstandard
- Målekategori
CAT II
- Vertikal afbøjning
±2 V (500 μV/div - 200 mV/div)
±80 V (500 mV/div - 10 V/div)
- Indgangsimpedans
1 MΩ ± 2%
- Indgangskobling
DC, AC, jordforbindelse
- Indgangsspænding
300 V
- Spændingsforsyning
12 V 4 A TYPE-C.
- Dim.
(L x B x H) 160 x 260 x 78 mm
- Vægt
1.5 kg
- Display
1024 x 600
- Bredde
260 mm
- H
78 mm
- L
160 mm

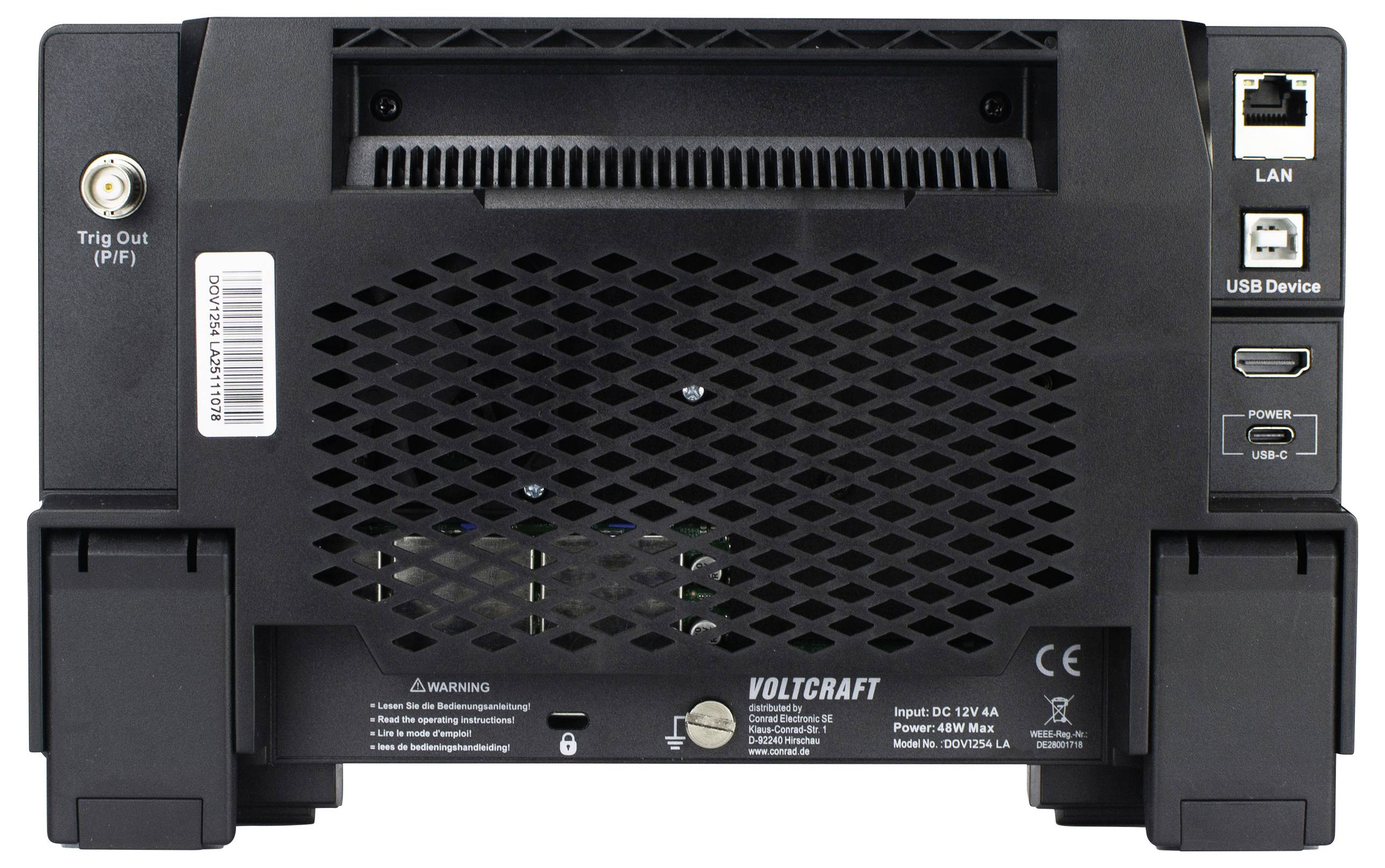

- Interfaces
USB-C
USB-Device
USB-host
HDMI
LAN
- Hukommelsesdybde/kanal
100 Mpts
- Type
DOV1254 LA
- Emballage uden plast
Emballage uden plastic
Dokumenter og downloads
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3350785 VOLTCRAFT DOV1254 LA Digitalt-oscilloskop 125 MHz 4-kanals 1.25 GSa/s 100 Mpts 12 Bit Digital hukommelse (DSO), Logic-an
Betingelser for garanti
Betingelser for garanti 3350785 VOLTCRAFT DOV1254 LA Digitalt-oscilloskop 125 MHz 4-kanals 1.25 GSa/s 100 Mpts 12 Bit Digital hukommelse (DSO), Logic-an
Download
Download 3350785 VOLTCRAFT DOV1254 LA Digitalt-oscilloskop 125 MHz 4-kanals 1.25 GSa/s 100 Mpts 12 Bit Digital hukommelse (DSO), Logic-an
Beskrivelse
Eksklusivt, innovativt og kompakt

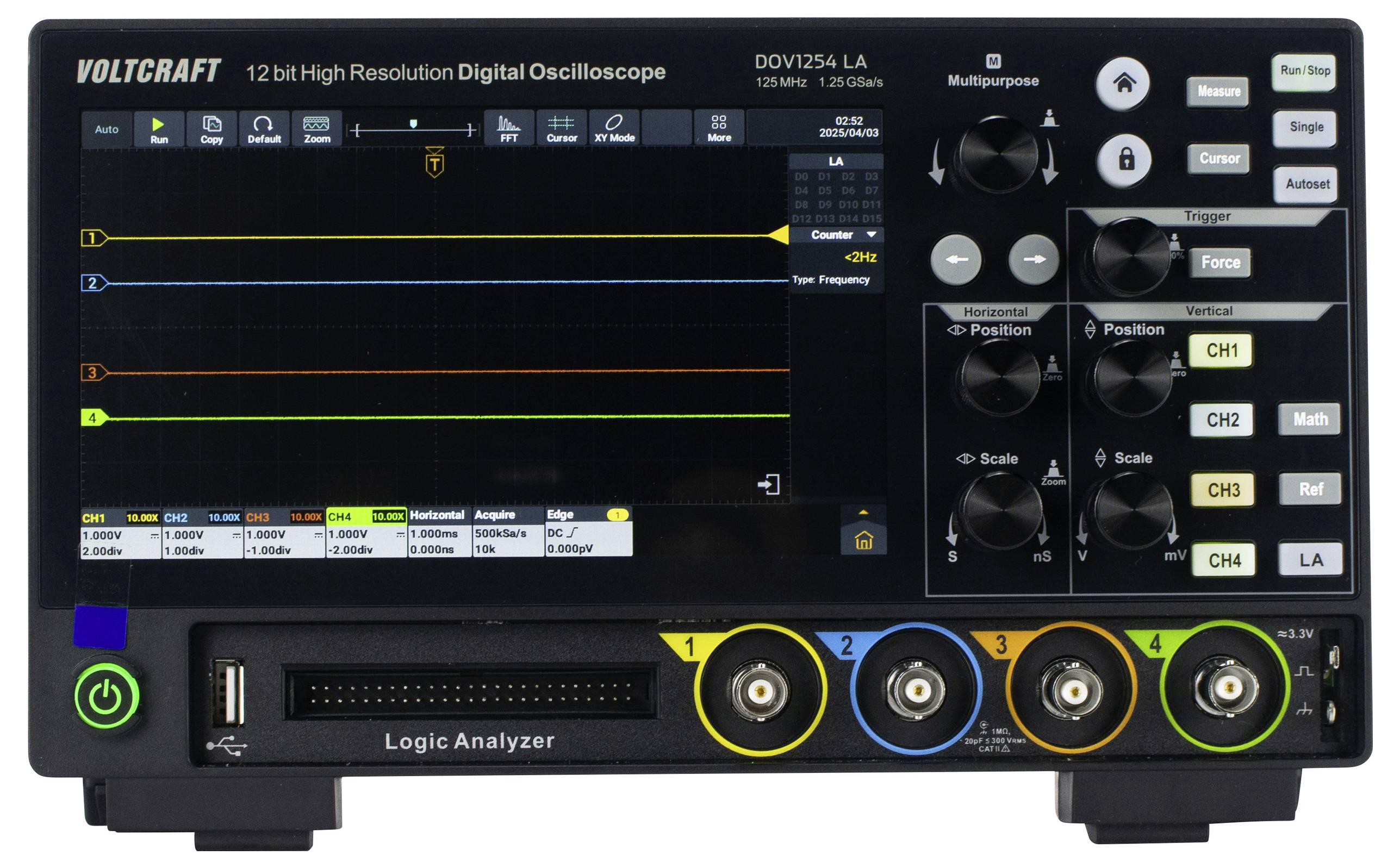

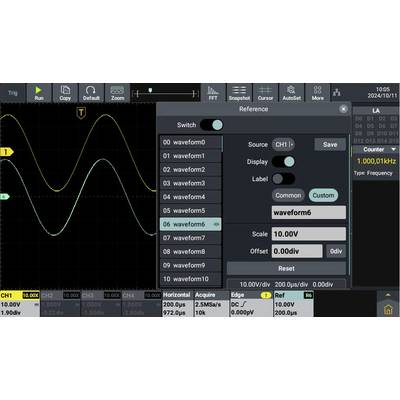

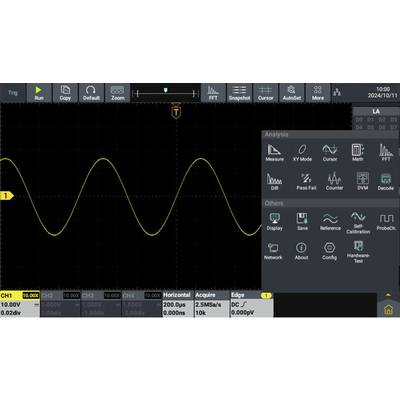

DOV-oscilloskop-serien fra VOLTCRAFT imponerer med en lang række tekniske highlights og højeste betjeningskomfort: En analog-digital-konverter med 12-bit-opløsning hører lige så meget til grundudstyret som USB-, LAN- og HDMI-interfaces. I centrum står det 7" store display med en opløsning på 1024 x 600 pixel. Det reagerer ikke kun på berøringer, men også på bevægelser og gør dermed omstændelig menubetjening stort set unødvendig.
Fremragende specifikationer
Alle digitale DOV-oscilloskoper fra VOLTCRAFT arbejder med en maksimal afsøgningshastighed på 1,25 GSa/s. Realtidsregistreringen er på 50.000 wfms/s og segmentregistreringen på 700.000 wfms/s, hvorved også uregelmæssige signaler kan registreres hurtigt og nøjagtigt. Den horisontale scanningshastighed går fra 1 ns/div til 1000 s/div (1-2-5 trin).
Mange triggerfunktioner
En af styrkerne i DOV-serien fra VOLTCRAFT ligger i den omfattende triggerfunktion. Også signaler, der er vanskelige at trigge, kan takket være triggertyperne flanke, video, impuls, stigning, runt, vinduer, timeout, Nth, logik, RS232/UART, I2C, SPI, CAN, LIN-trigger.
Specifikationer fra DOV1254 LA
DOV1254 LA har 125 MHz båndbredde og fire analoge indgange. Signaloptagelseslængden er 100 m og til overskuelig visning og analyse er realtidssignalbølgevisningen på PC'en mulig. Som triggerkilder er de fire indgange CH1 til CH4 samt 16-kanals-logikanalyzeren til rådighed. Der kan vælges mellem registreringstilstandene sample, spids, høj opløsning, middelværdi og segmentering. Den vertikale følsomhed kan indstilles fra 200 µV/div til 10 V/div.
Leveringspakke med tilbehør
Voltcraft VOLTCRAFT DOV1254 LA leveres med USB type-C strømforsyning, USB-kabel, fire prøvespidser samt to prøvesæt. Derudover hører et BNC-kabel, en software med engelsk vejledning på cd, en vejledning samt sikkerhedsdatabladet til pakken.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- Optagelængde 100 M
- Realtids-signalbølgevisning på PC'en
- INTERFACE USB, LAN, HDMI
- Display-opløsning 1024 x 600 pixel, 16:9
- Horisontal pick up-hastighed: 1 ns/div - 1000 s/div, 1-2-5 trin
- Registreringsfunktioner: Sample, spids, høj opløsning, middelværdi, segmentering
- Triggerkilder: CH1, CH2, CH3, CH4, LA
- Triggertype: Flanke, video, impuls, stigning, runt, vindue, timeout, Nth, logik, Nth, LOGIK, RS232/UART, I2C, SPI, CAN, LIN-trigger
- Vertikal følsomhed: 200 µV/div-10 V/div

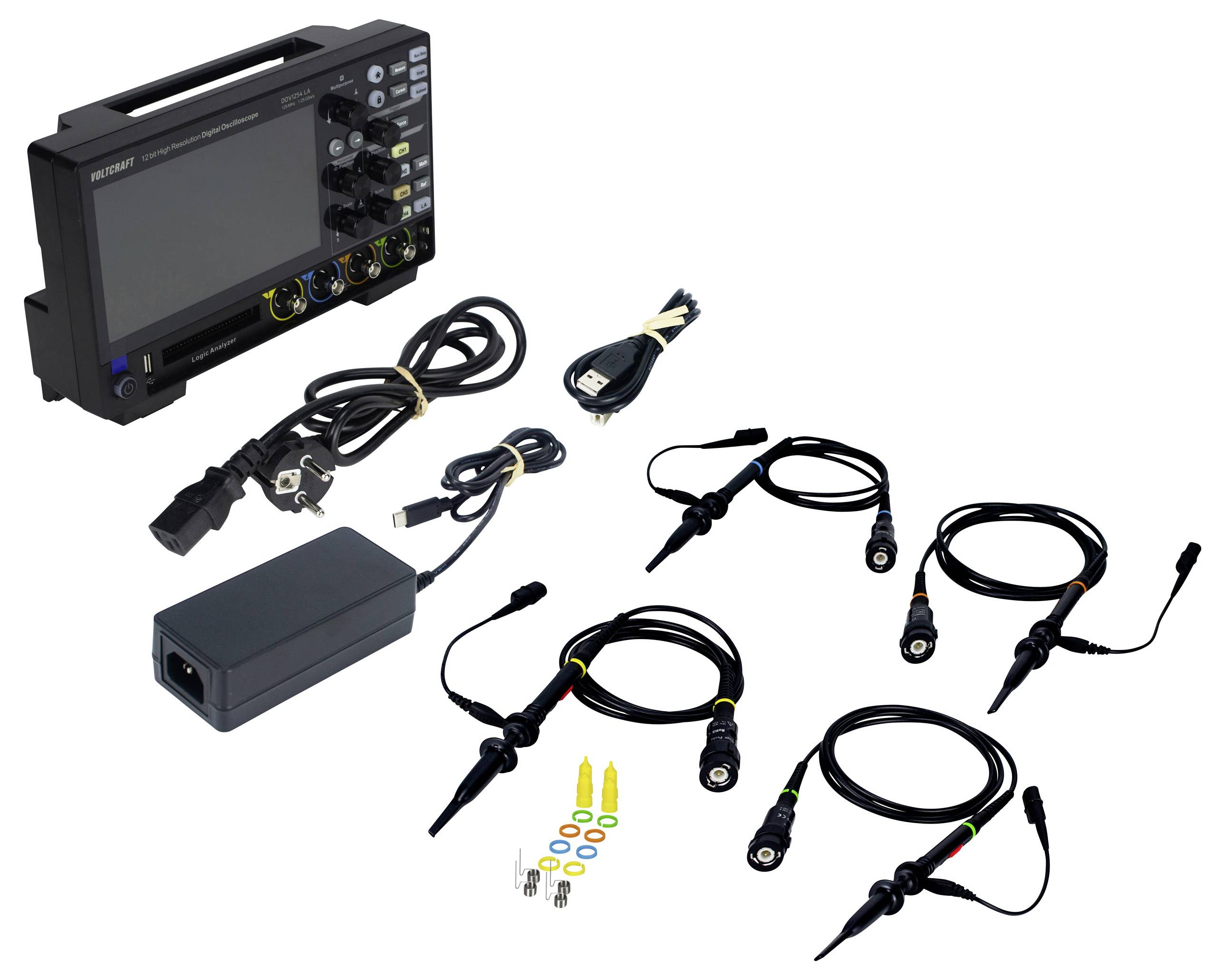

Inkluderet i leveringen
- Oscilloskop
- USB type-C strømforsyning
- USB-kabel
- 4 x prøvespidser
- 2 x prøvejusteringssæt
- Software og engelsk vejledning på CD
- Kortfattet vejledning
- Sikkerhedsdatablad
Tip
VOLTCRAFT DOV-PP116 Logic Analyzer-kabel, hvis det er nødvendigt
