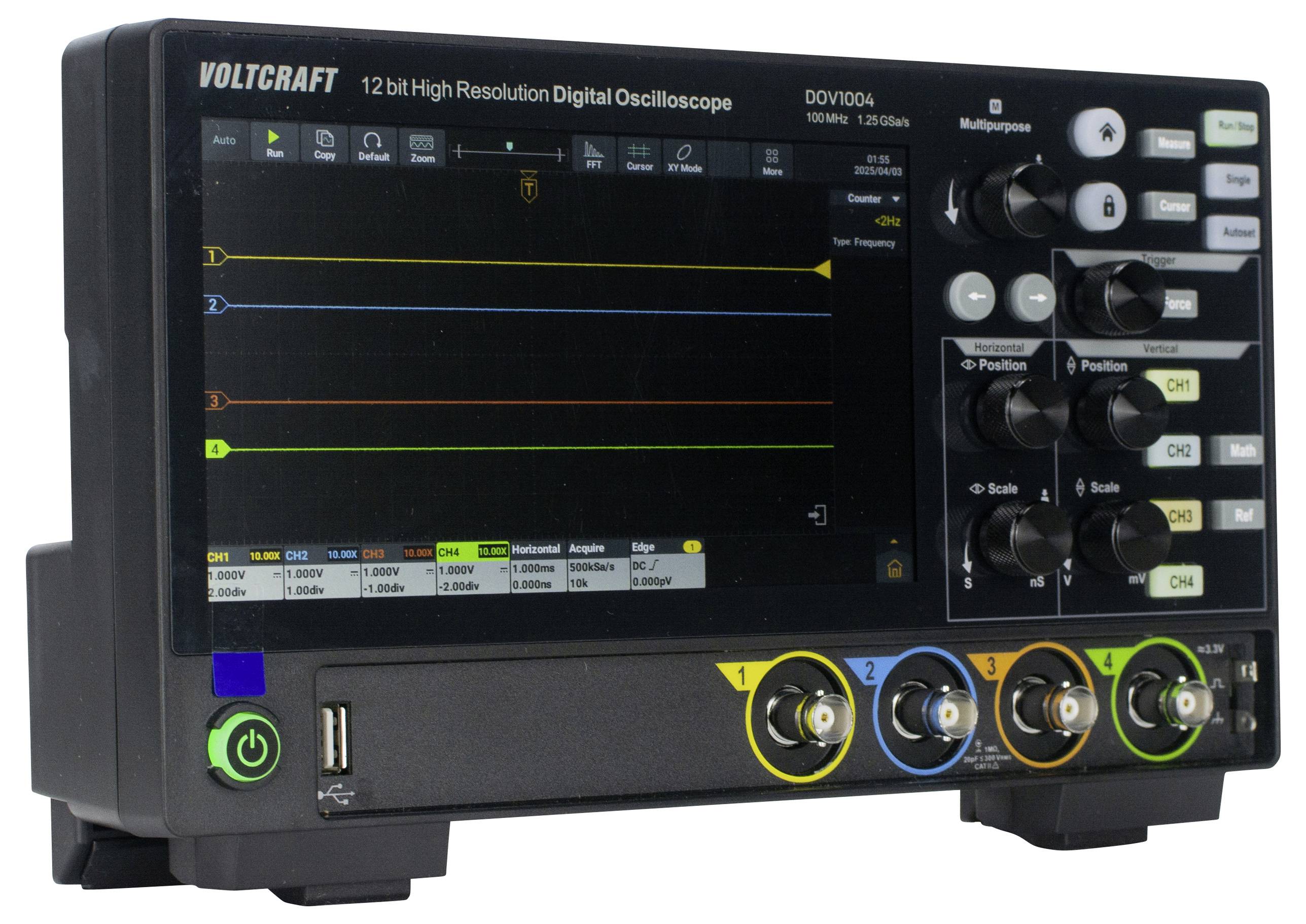

VOLTCRAFT DOV1004 Digitalt-oscilloskop 100 MHz 4-kanals 1.25 GSa/s 50 Mpts 12 Bit Digital hukommelse (DSO) 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
VOLTCRAFT Digitalt-oscilloskop DOV1004 100 MHz 4-kanals 12 Bit
- Båndbredde
- Antal analoge indgange max. 4
- 17,78 cm (7 tommer) berøringssikker skærm, understøtter bevægelsesbetjening
- Realtids-registrering af 50.000 wfms/s, segmentregistrering 700.000 wfms/s.
- ADC med høj 12-bit opløsning
- Samplerate: En kanal (1,25 GSa/s), to kanaler (625 MSA/s eller 1,25 GSa/s), alle kanaler (625 MSA/s)
Tekniske specifikationer
- Produkttype
Digitalt-oscilloskop
- Båndbredde
100 MHz
- Samplingrate/kanal
1.25 GSa/s
- Display
LCD-touchscreen, 1024 x 600 pixel
- Opløsning
12 Bit
- Skærmstørrelse
17.78 cm
- Oscilloskop-specifikationer
Digital hukommelse (DSO)
- Tidsbasis
1 ns/div - 1000 s/div, step by 1-2-5
- Antal analoge indgange max.
4
Fabriksstandard
- Målekategori
CAT II
- Vertikal afbøjning
±2 V (500 μV/div - 200 mV/div)
±80 V (500 mV/div - 10 V/div)
- Indgangsimpedans
1 MΩ ± 2%
- Indgangskobling
DC, AC, jordforbindelse
- Indgangsspænding
300 V
- Spændingsforsyning
12 V 4 A TYPE-C.
- Dim.
(L x B x H) 160 x 260 x 78 mm
- Vægt
1.5 kg
- Display
1024 x 600
- Bredde
260 mm
- H
78 mm
- L
160 mm

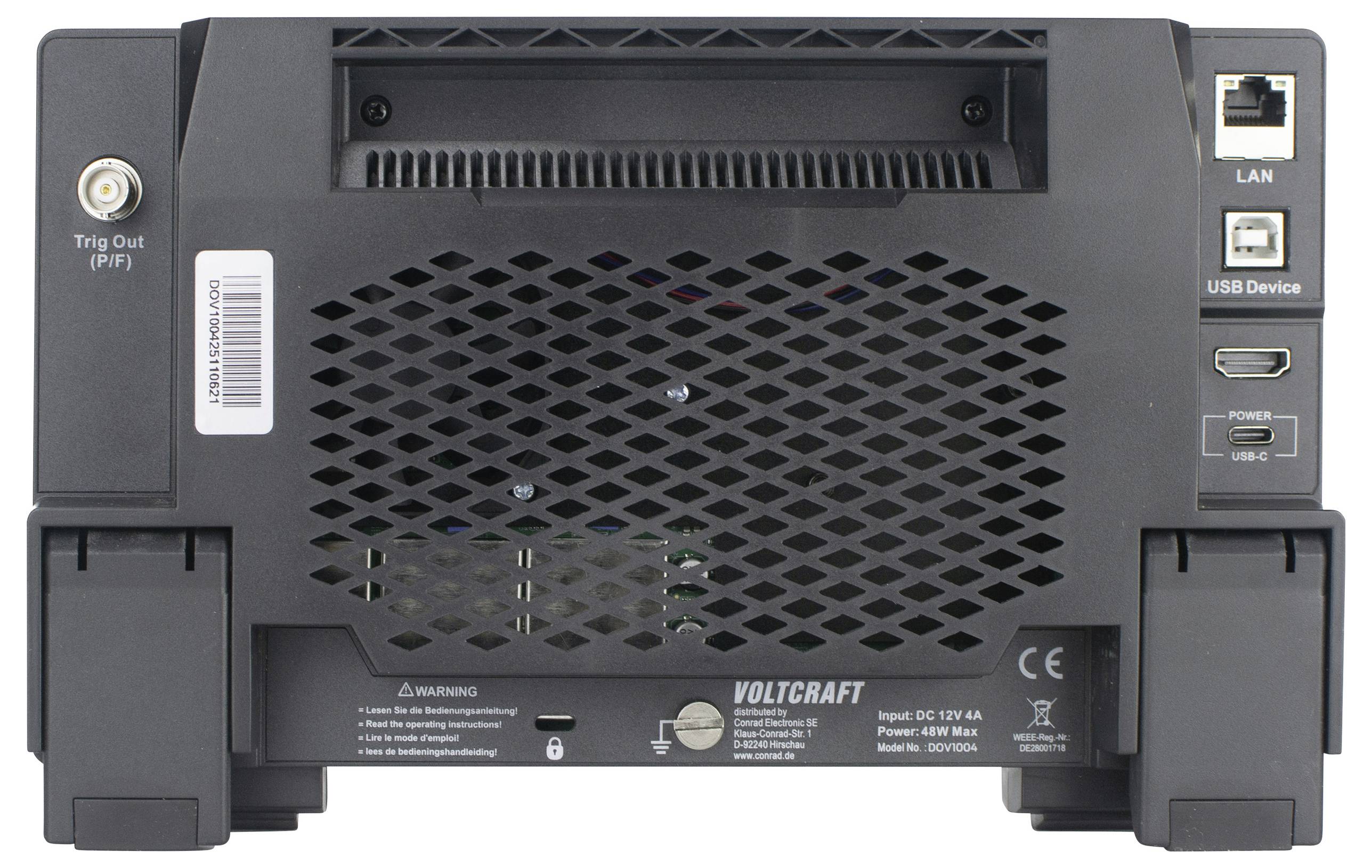

- Interfaces
USB-C
USB-Device
USB-host
HDMI
LAN
- Hukommelsesdybde/kanal
50 Mpts
- Type
DOV1004
- Emballage uden plast
Emballage uden plastic
Dokumenter og downloads
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3350784 VOLTCRAFT DOV1004 Digitalt-oscilloskop 100 MHz 4-kanals 1.25 GSa/s 50 Mpts 12 Bit Digital hukommelse (DSO) 1 stk
Betingelser for garanti
Betingelser for garanti 3350784 VOLTCRAFT DOV1004 Digitalt-oscilloskop 100 MHz 4-kanals 1.25 GSa/s 50 Mpts 12 Bit Digital hukommelse (DSO) 1 stk
Download
Download 3350784 VOLTCRAFT DOV1004 Digitalt-oscilloskop 100 MHz 4-kanals 1.25 GSa/s 50 Mpts 12 Bit Digital hukommelse (DSO) 1 stk
Beskrivelse

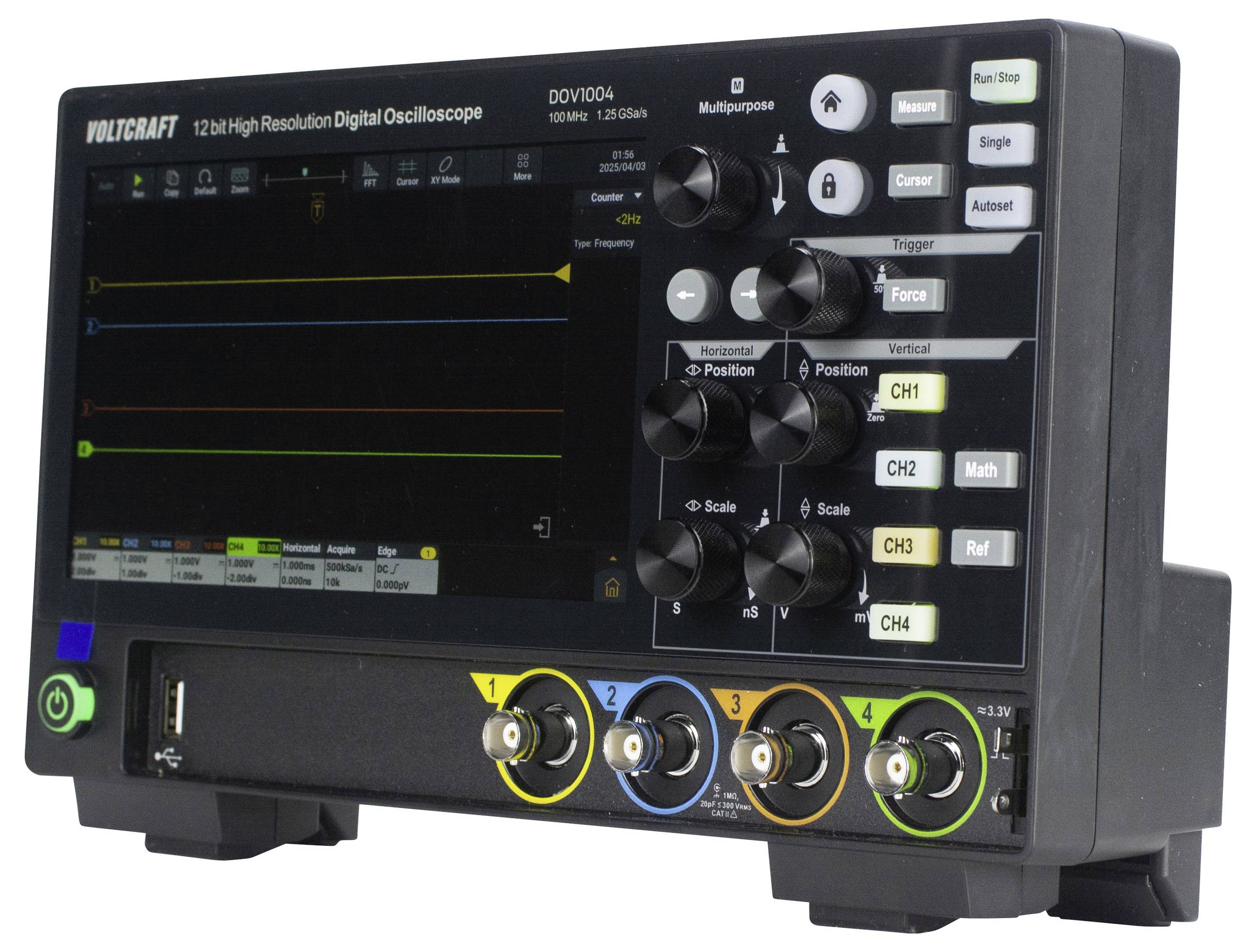

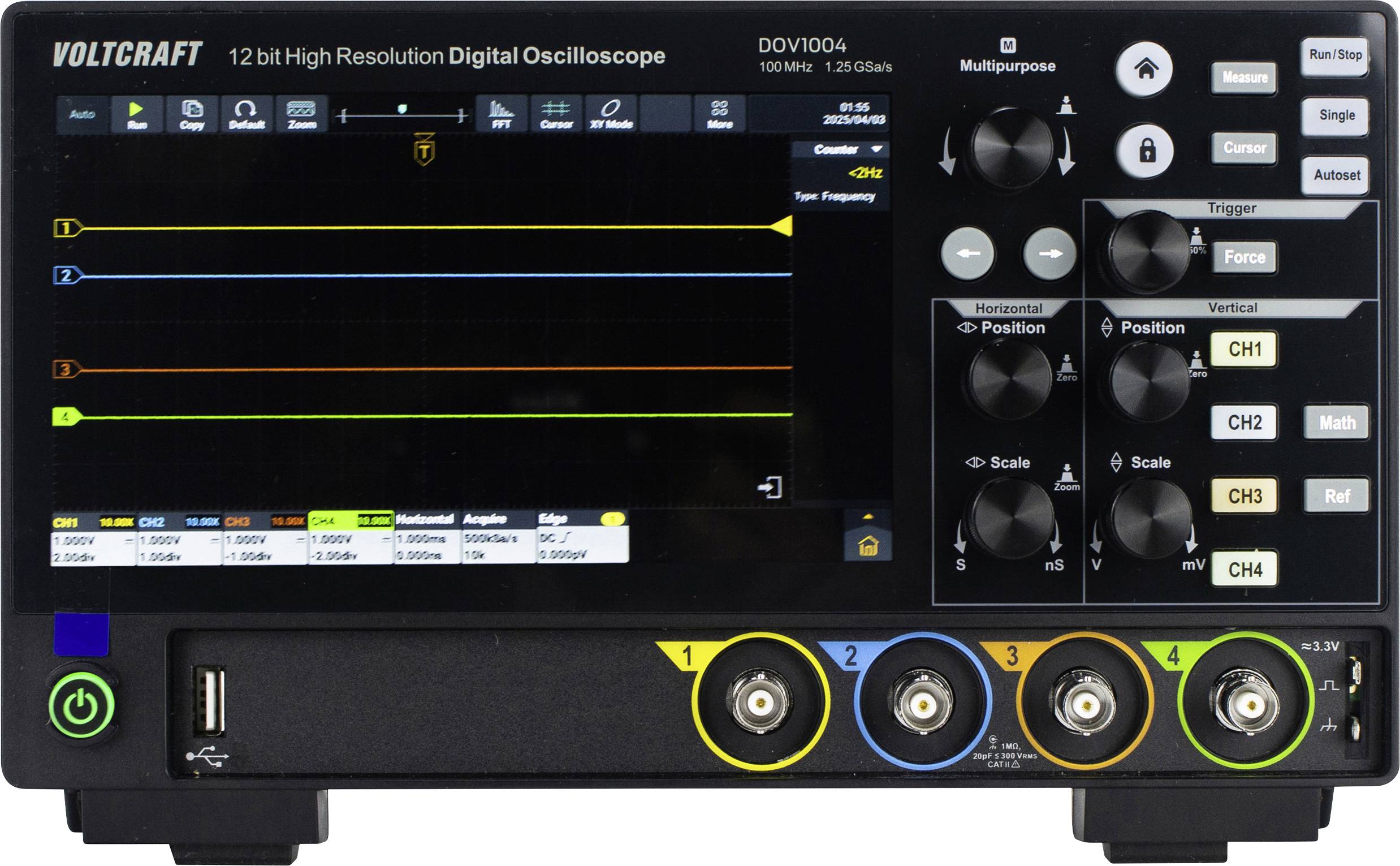

Eksklusivt, innovativt og kompakt
DOV-oscilloskop-serien fra VOLTCRAFT imponerer med en lang række tekniske highlights og højeste betjeningskomfort: En analog-digital-konverter med 12-bit-opløsning hører lige så meget til grundudstyret som USB-, LAN- og HDMI-interfaces. I centrum står det 7" store display med en opløsning på 1024 x 600 pixel. Det reagerer ikke kun på berøringer, men også på bevægelser og gør dermed omstændelig menubetjening stort set unødvendig.
Fremragende specifikationer
Alle digitale DOV-oscilloskoper fra VOLTCRAFT arbejder med en maksimal afsøgningshastighed på 1,25 GSa/s. Realtidsregistreringen er på 50.000 wfms/s og segmentregistreringen på 700.000 wfms/s, hvorved også uregelmæssige signaler kan registreres hurtigt og nøjagtigt. Den horisontale scanningshastighed går fra 1 ns/div til 1000 s/div (1-2-5 trin).
Mange triggerfunktioner
En af styrkerne i DOV-serien fra VOLTCRAFT ligger i den omfattende triggerfunktion. Også signaler, der er vanskelige at trigge, kan takket være triggertyperne flanke, video, impuls, stigning, runt, vinduer, timeout, Nth, logik, RS232/UART, I2C, SPI, CAN, LIN-trigger.
Specifikationer fra DOV1004
DOV1004 har 100 MHz båndbredde og fire analoge indgange. Signaloptagelseslængden er 50 m og til overskuelig visning og analyse er realtidssignalbølgevisningen på PC'en mulig. Som trigger-kilder står de fire indgange CH1 til CH4 til rådighed, og der kan vælges sample, spids, høj opløsning, middelværdi og segmentering mellem optagelsestilstande. Den vertikale følsomhed kan indstilles fra 500 µV/div til 10 V/div.
Leveringspakke med tilbehør
Voltcraft VOLTCRAFT DOV1004 leveres med USB type-C strømforsyning, USB-kabel, fire prøvespidser samt to prøvesæt. Pakken omfatter også software med engelsk vejledning på cd, en vejledning samt sikkerhedsdatabladet.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- Optagelængde 50 M
- Realtids-signalbølgevisning på PC'en
- INTERFACE USB, LAN, HDMI
- Displayopløsning: 1024 x 600 pixel
- Horisontal pick up-hastighed: 1 ns/div - 1000 s/div, 1-2-5 trin
- Registreringsfunktioner: Sample, spids, høj opløsning, middelværdi, segmentering
- Triggerkilder: CH1, CH2, CH3, CH4
- Triggertype: Flanke, video, impuls, stigning, runt, vinduer, timeout, Nth, logik, RS232/UART, I2C, SPI, CAN, LIN-TRIGGER
- Vertikal følsomhed: 500 µV/div-10 V/div

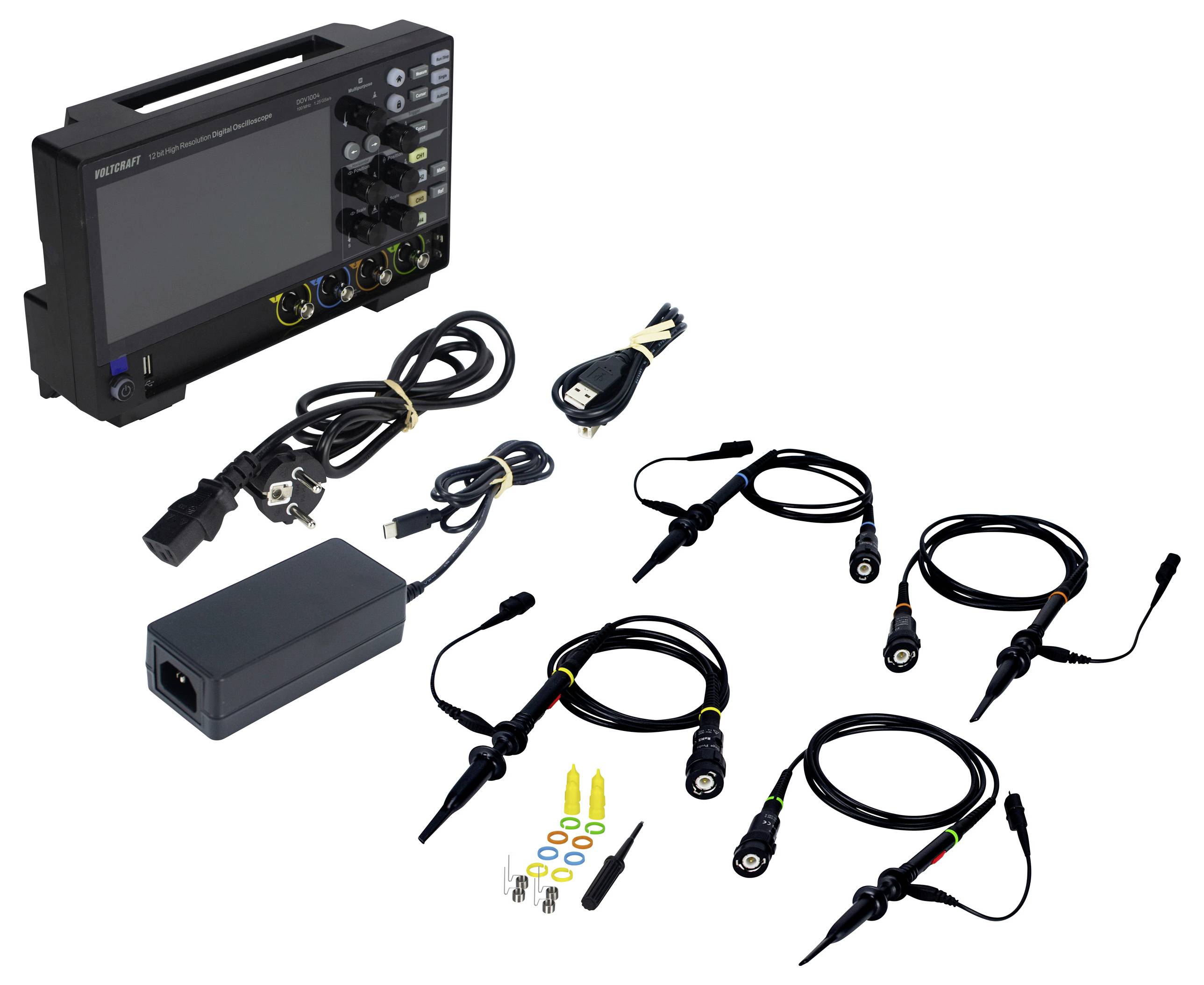

Inkluderet i leveringen
- Oscilloskop
- USB type-C strømforsyning
- USB-kabel
- 4 x prøvespidser
- 2 x prøvejusteringssæt
- Software og engelsk vejledning på CD
- Kortfattet vejledning
- Sikkerhedsdatablad
Tip
- HDMI® er et registreret mærke hos HDMI Licensing L.L.C.
