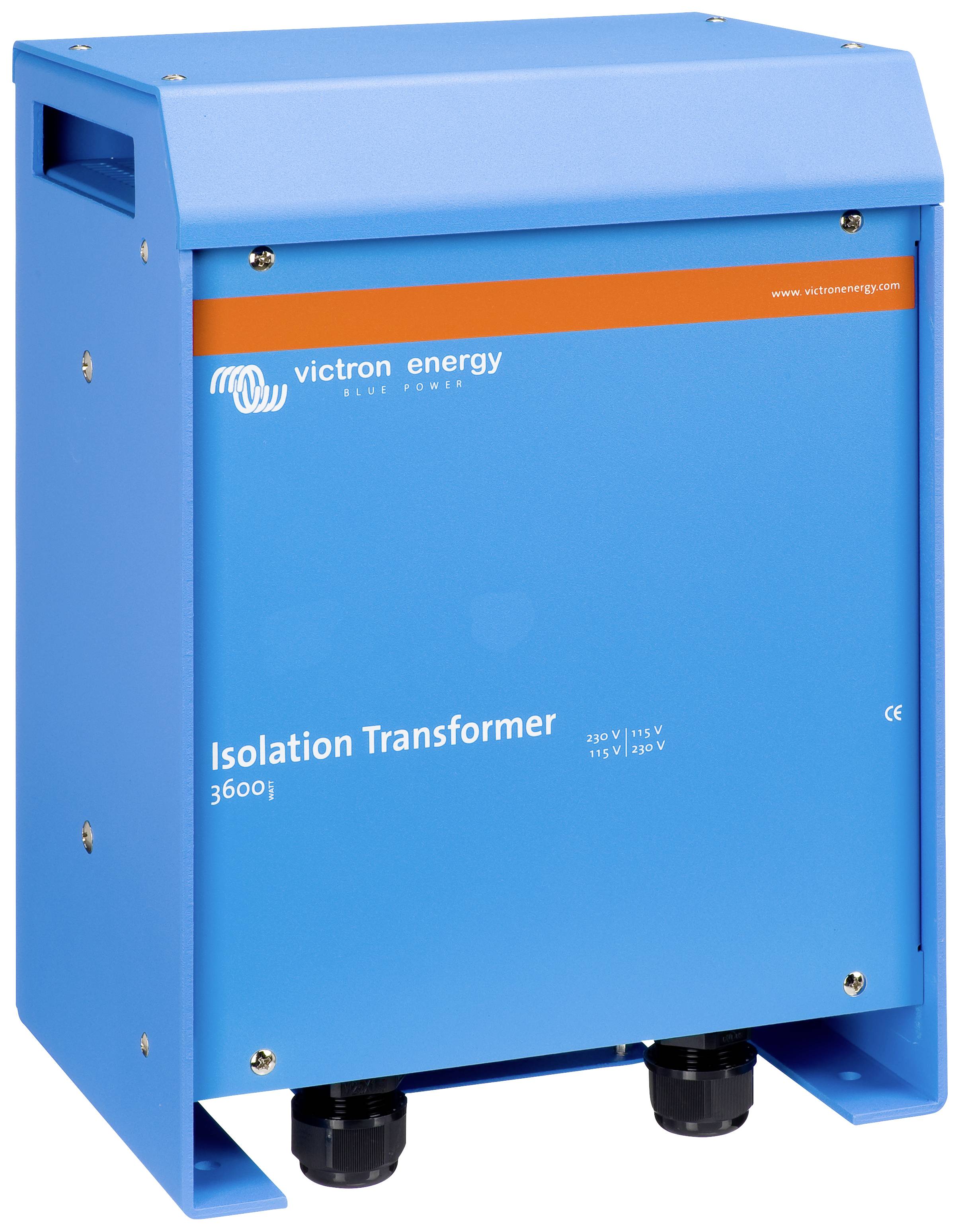

En skilletransformator kan anvendes til høj-, ned- og fissionfaseudgangsudligningsformål. Mens funktionerne op- og ned er ret ukompliceret, kræver udgangsspaltefasens udligning lidt mere opmærksomhed.Sparetransformeren: Til udligning af op-, hurtigspænde- og spaltefaserEn sparetransformator kan anvendes til udligning af opstrøms-, afspænde- og spaltfaseudgange. Mens funktionerne op og ned er ret enkle, kræver udligning af spaltningsfasen lidt mere opmærksomhed.Tag f.eks. en 30 A 120/240 V. forsyningen kan ske via nettet, en generator eller to sammenkoblede vekselrettere. Nogle af de forbundne belastninger kræver 240 V, andre 120 V. på hvert 120 V kredsløb må last ikke overstige 30 A. Det er problematisk, at de to kredsløb har en forskellig strøm, når der tilsluttes 120 V-belastninger. Årsagen er, at 120 V-belastningen aldrig vil blive udlignet på de to kredsløb. En 120 V-hårtørrer med 1200 W trækker for eksempel 10 A fra et kredsløb. En 120 V-vaskemaskine kan endda trække mere end 20 A fra et kredsløb. Forskellen mellem de to kredsløb, også kaldet strømasymmetri, er derfor ofte på 20 A eller derover. Det betyder, at 30 A-forsyningen ikke udnyttes fuldt ud. Så snart et kredsløb trækker 30 A, trækker det andet kredsløb muligvis ikke mere end 10 A. En forøgelse af 240 V-belastningen medfører f.eks. overbelastning af den ene cirkel, mens den anden cyklus stadig har fri kapacitet.I teorien er den samlede effekt af en strømforsyning på 30 A og 120/240 V = 30 x 240 = 7,2 kVA. I tilfælde af en asymmetri på 20 A er den praktiske Maximum 30 x 120 + 10 x120 = 4,8 kVA eller 67 % af den teoretiske maksimale værdi.Løsningen er en sparetransformator.Hvis nulleder af spaltefaseforsyningen ikke benyttes, og en sparetransformator bruges som en ny nulleder, som vist i figur 1, »absorberes« enhver usymmetrisk belastning ved hjælp af sparetransformatoren. I tilfælde af en strømforsyning på 30 A kan belastningen øges til 7,2 kVA. En 20 A-asymmetrie af belastningen medfører, at et kredsløb leverer 40 A og 20 A. Differencen på 20 A flyder gennem nullederen og spolen af sparetransformatoren. Strømmen gennem de to 120 V-ledninger i spaltefaseforsyningen er 30 A.Inklusive jordingsrelæ til anvendelse med Multi- eller Quattro skiftemaskiner/opladereNår vekselretterfunktionen fungerer, skal vekselretterens/opladerens nulleder være forbundet med jordforbindelsen for at sikre, at en GFCI fungerer korrekt. I tilfælde af en spaltningsfase skal nullederen jordes. Til dette formål er der indbygget et jordingsrelæ i hus af sparetransformeren. Relæet styres ved hjælp af 230/240V Multi eller Quattro. (Det interne 230/240 V-multifunktionsrelæ eller Quattro'en skal deaktiveres)TemperaturbeskyttetI tilfælde af overophedning adskilles sparetransformeren fra strømforsyningen. Nulstilling sker manuelt.Et alternativ til tilkoblede vekselrettereAlternativet til kobling af to 120 V-vekselrettere til en 120/240 V-kløvningsfaseforsyning er en 240 Vvekselretter med en ekstra sparetransformator. To afstablede 120 V-vekselrettere med 3 kVA leverer op til 25 A til hvert 120 V-kredsløb. Hvis belastningen på et kredsløb er mindre end 25 A, er den maksimale belastning på det andet kredsløb stadig begrænset til 25 A. En 240 V vekselretter med 5 kVA og en 32 A-sparetransformator forsyner hvert 120 V-kredsløb med en balanceret belastning på op til 21 A. Færre belastninger på et kredsløb betyder imidlertid, at der er mere strøm til rådighed på det andet kredsløb, hvor den maksimale asymmetri er 32 A. Belastningen kan derfor være op til 38,5 A på et kredsløb, hvis belastningen på det andet kredsløb ikke overstiger 3,5 A (maksimal asymmetri: 38,5 / 3,5 / 35 A når der skal regnes med en asymmetrisk belastning, er derfor at foretrække en 240 V vekselretter med lavere effekt og sparetransformator frem for en løsning med koblede vekselrettere.
