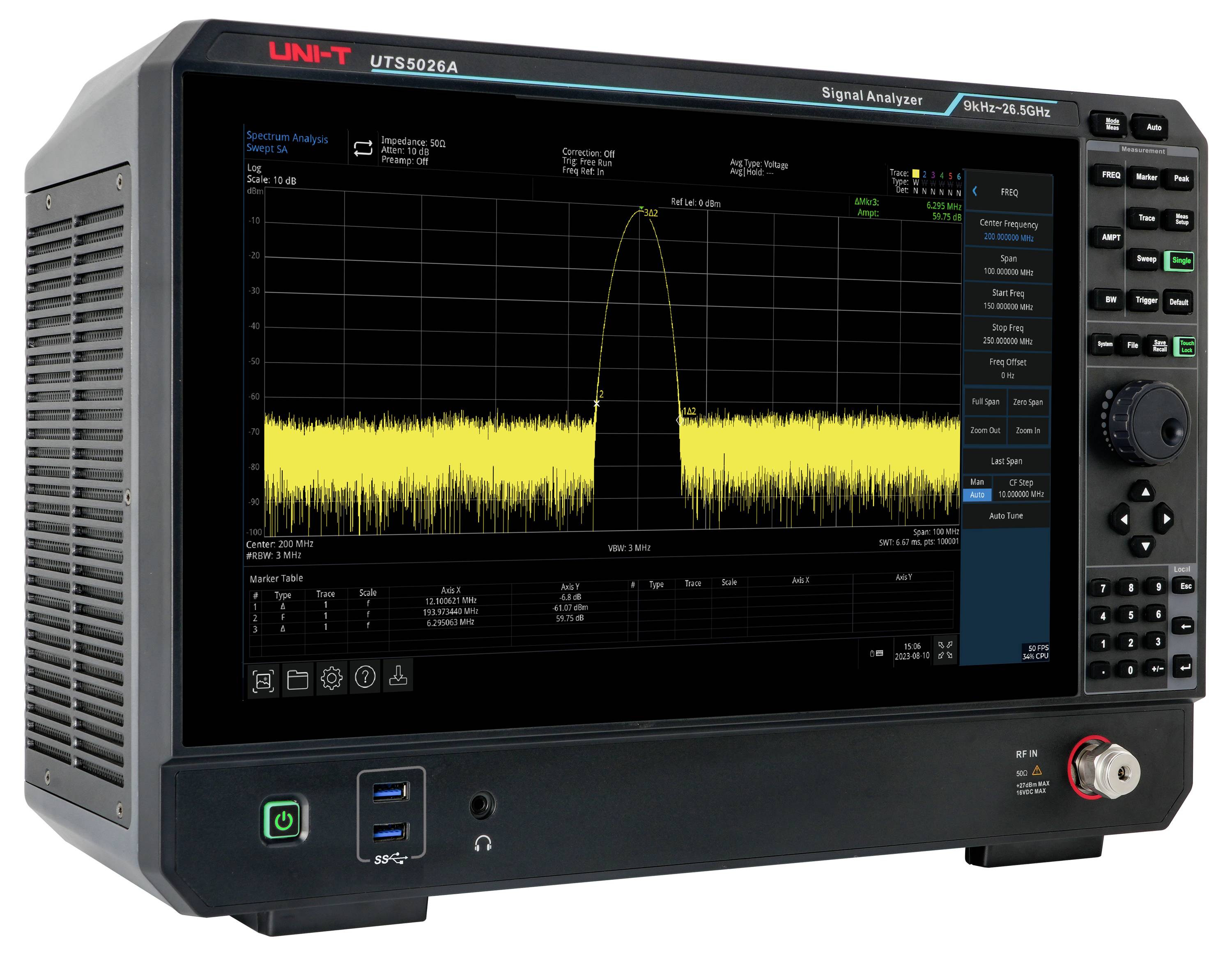

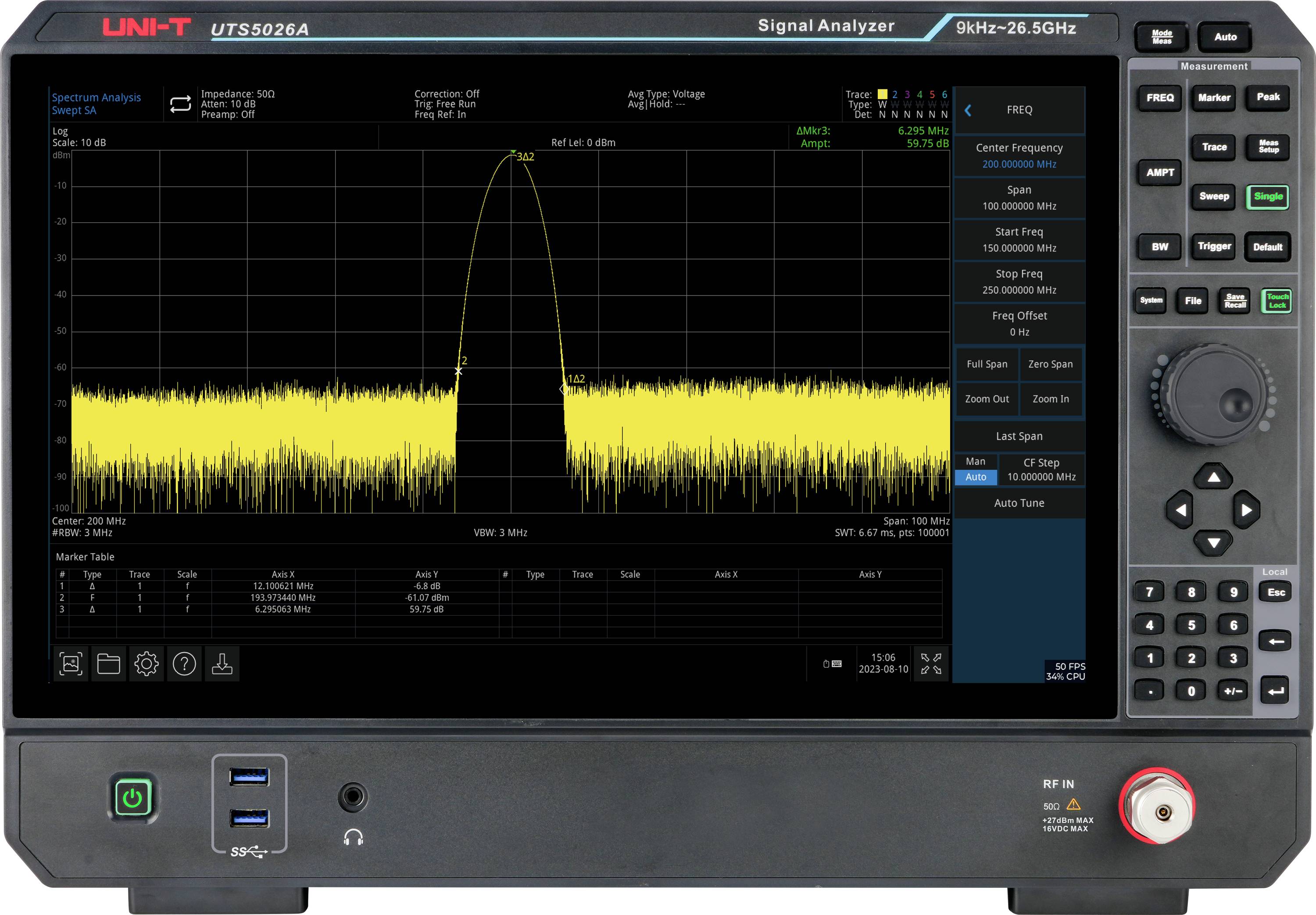

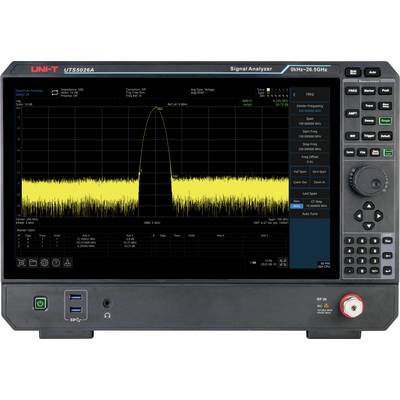

Uni-T UTS5026A Spektrum-analysator 9 kHz, 26.5 GHz
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Højdepunkter og detaljer
Spektrumanalysatorer
- Frekvensområde 9 kHz - 26,5 GHz
- DANL: Op til –163 dBm (typisk)
- Fasestøj: Mindre end –107 dBc/Hz @ 10 kHz offset (typisk)
- Sweep-punkter: Op til 100.001 for høj opløsning
- RBW: 1 Hz - 3 MHz (i trin på 10 %) samt faste værdier 4, 5, 6, 8 MHz
- Display 15,6" TFT LCD-touchscreen
Tekniske specifikationer
- Driftstemperatur: 0 - +40° C
- 15,6 " Full-HD-touchscreen 1920 x 1080
- DANL op til -163 dBm
- Scanningspunkter
- Modulære målinger (EMI, VSA, LTE/NR osv.)
- Produkttype
Spektrum-analysator
- Båndbredde
9 kHz
26.5 GHz
- Samplingrate/kanal
1 MSa/s
- Antal analoge indgange max.
1
- Udgangsniveau
-170 - 30 dBm
- Dim.
(B x H) 445 mm x 311 mm
- Vægt
11 kg
- Bredde
445 mm
- H
311 mm

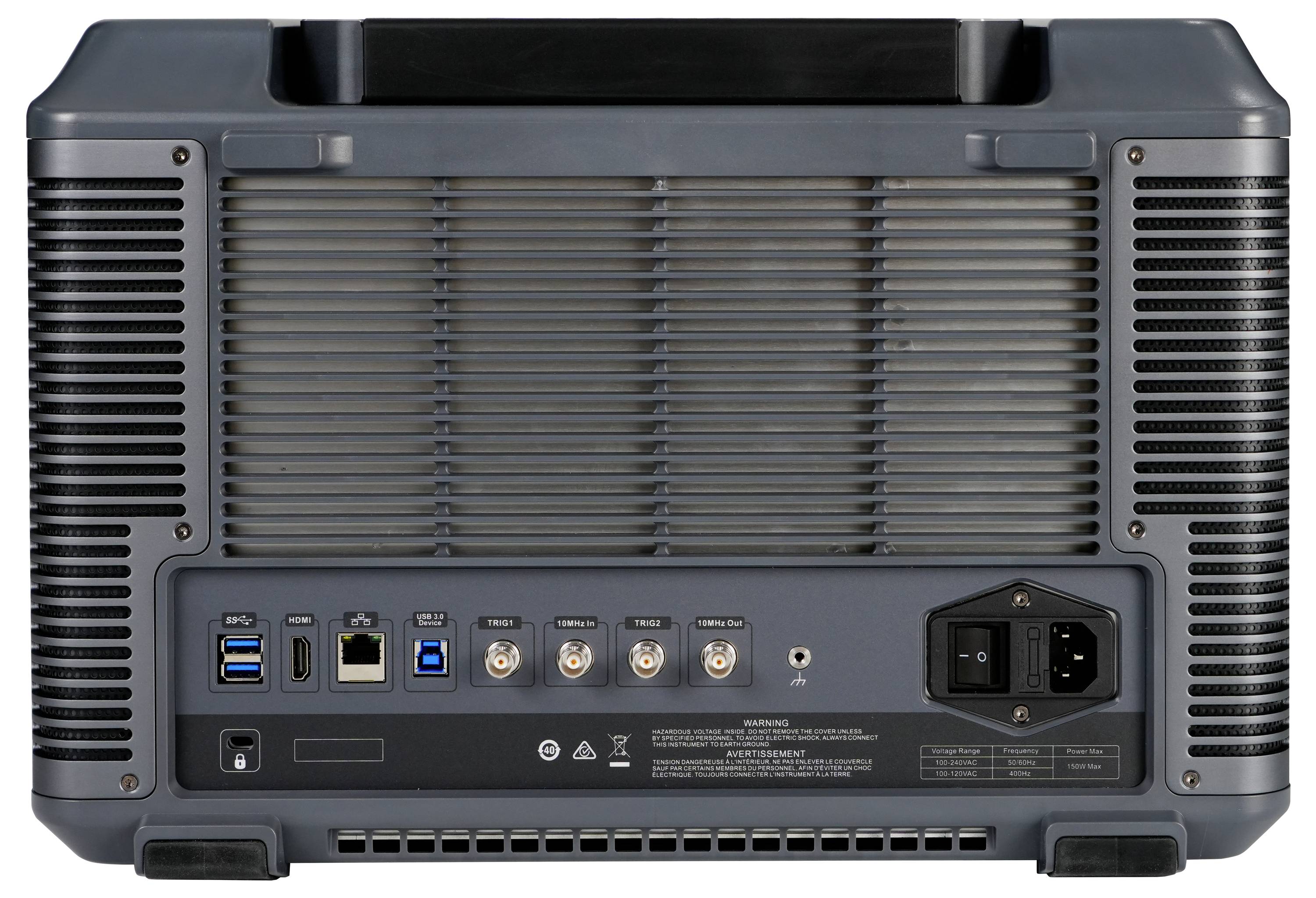

- Interfaces
USB-Device
USB-host
LAN
HDMI
Dokumenter og downloads
Datablad
Datablad 3532357 Uni-T UTS5026A Spektrum-analysator 9 kHz, 26.5 GHz
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3532357 Uni-T UTS5026A Spektrum-analysator 9 kHz, 26.5 GHz
Instruktioner for brug og sikkerhed 3532357 Uni-T UTS5026A Spektrum-analysator 9 kHz, 26.5 GHz
Instruktioner for brug og sikkerhed 3532357 Uni-T UTS5026A Spektrum-analysator 9 kHz, 26.5 GHz
Beskrivelse
UNI-T UTS5026A-serien er en kraftig signalanalysator med et frekvensområde på 9 kHz til 26,5 GHz. Den egner sig ideal som centralt måleapparat til opbygning af automatiserede testsystemer og opfylder samtidig mange test- og anvendelseskrav inden for områder som forskning & udvikling, produktionskontrol og uddannelse.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- Operativsystem: Kompatibel med Windows 10 eller nyere
- Frekvensområde 9 kHz - 26,5 GHz
- DANL: Op til –163 dBm (typisk)
- Fasestøj: Op til –107 dBc/Hz @ 1 GHz, 10 kHz offset
- Sweep-punkter: Op til 100.001 punkter pr. sweep
- RBW: Minimal opløsning fra 1 Hz
- Pass/Fail-test: Automatisk tolerancesammenligning med grænseværditest
- Flerspors-visning: Samtidig visning af op til 6 målekurver
- Hurtig måling: Avancerede One-Key målefunktioner (valgfrit)
- EMI-formåling: Integreret Pre-Compliance-EMC-analyse (valgfrit)
- Analog demodulation: AM/FM/PM-analysefunktioner (valgfrit)
- Digital demodulation: Understøttelse af digitale standarder (valgfrit)
- Display: 15,6 tommer TFT LCD med 1920×1080 opløsning
- Mange interfaces: Understøttelse til tastatur, mus, lagerenheder, PC-tilslutning, fjernstyring, webbaseret kontrol, enhedssynkronisering, monitorfunktioner og akustiske alarmer
Inkluderet i leveringen
- 1 x UTS5026A (signalanalysator, 9 kHz-26,5 GHz)
- 1x strømkabel
- 1x USB 3.0 datakabel, 1 m, USB A-B.
- 1x frontdæksel
- 1 x 2.92-adapter, tilslutning på begge sider
- 1 x dughæmmende middel, 3 g
- 1x kalibreringscertifikat
- 1x sikkerhedsinstruktioner (flersproget)
- 1x Quick Start-vejledning (engelsk)
Tip
Software-indstillinger
UTS5000A-P26 - forforstærker til 26,5 GHz.
UTS5000A-AMK - udvidede målefunktioner til UTS5000A-serien.
UTS5000A-AMA – analog demodulationsmåling til UTS5000A-serien.
UTS5000A-EMI - EMI-analyse til UTS5000A-serien.
