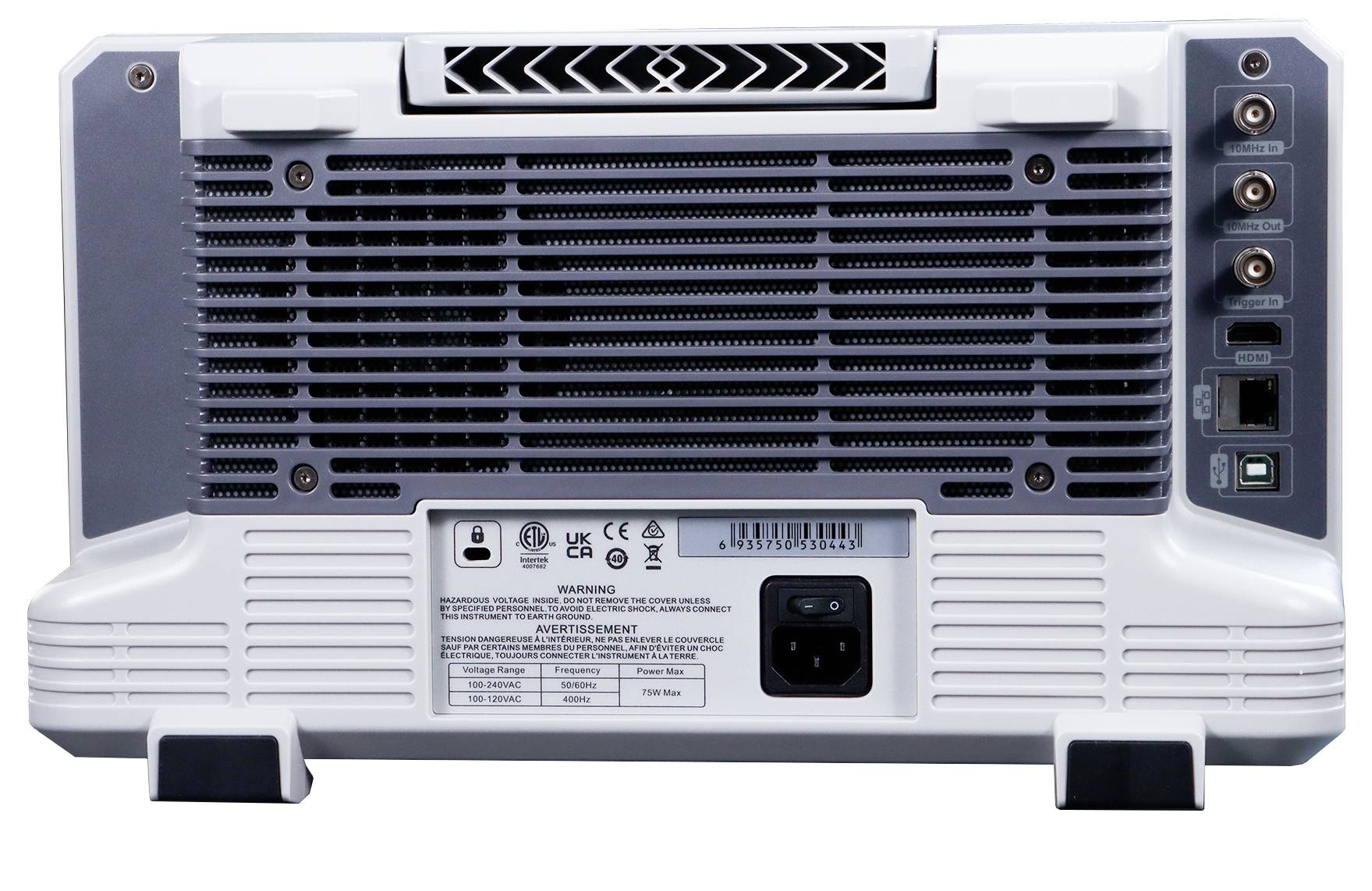

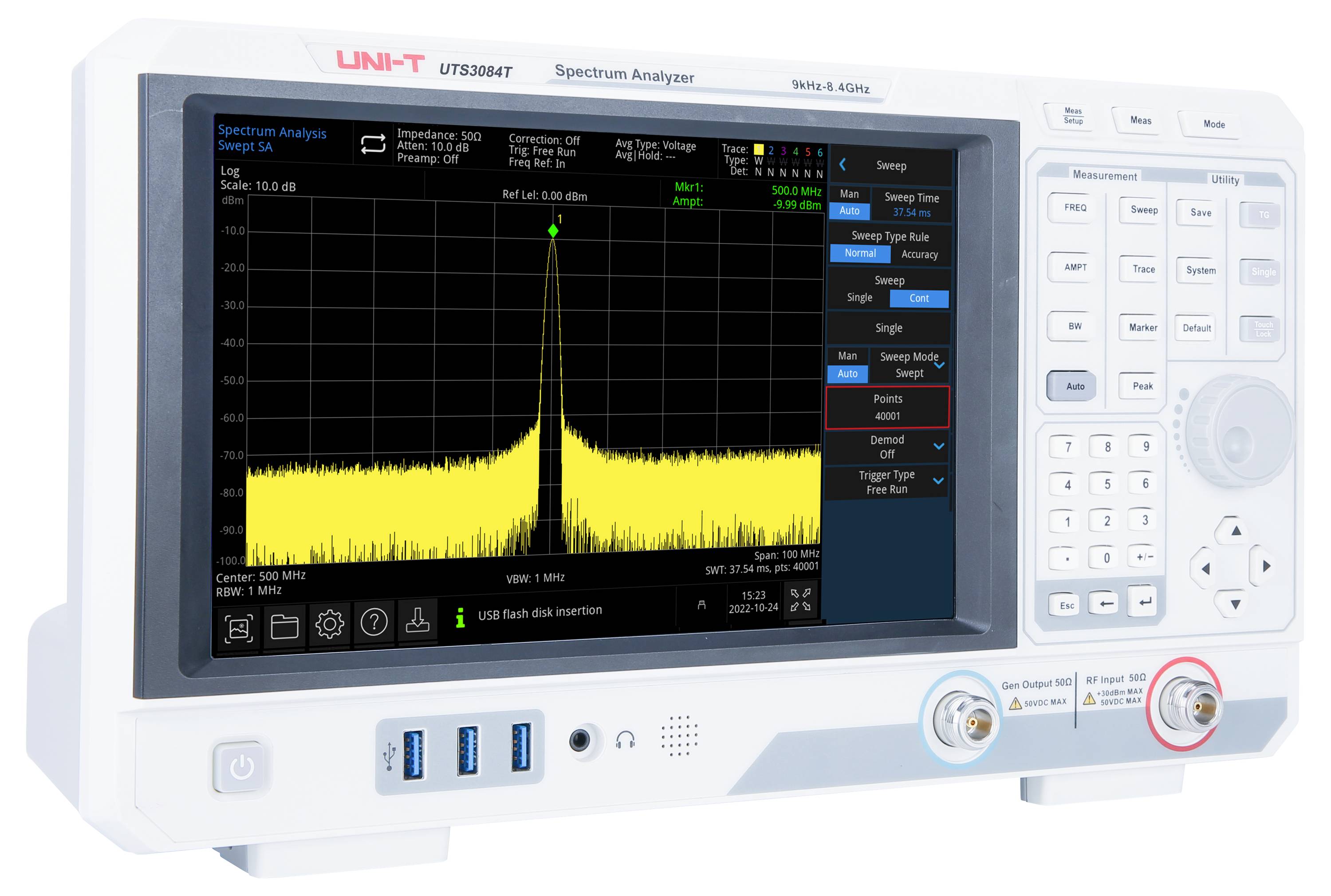

Uni-T UTS3084T Spektrum-analysator Fabriksstandard 80 MHz 16 Bit Spectrum-analysator
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Højdepunkter og detaljer
Spektrumanalysatorer
- Frekvensområde 9 kHz - 8.4 GHz
- RBW: 1 Hz - 3 MHz
- Fasestøj: –98 dBc/Hz @ 10 kHz
- DANL: –161 dBm
- Tracking-generator: Standard
- Scan-punkter 40.001
- Display 10,1" TFT LCD (touchscreen)
Tekniske specifikationer
- Display: 4,3" TFT LCD med WVGA-opløsning (480 x 272)
- Produkttype
Spektrum-analysator
- Båndbredde
80 MHz
- Samplingrate/kanal
200 MSa/s
- Opløsning
16 Bit
- Antal analoge indgange max.
2
Fabriksstandard
- Effektforbrug
20 W
- Dim.
(B x H) 215 mm x 103 mm
- Vægt
2.2 kg
- Oscilloskop-specifikationer
Spectrum-analysator
- Bredde
215 mm
- H
103 mm
- Interfaces
USB-host
USB-Device
- Hukommelsesdybde/kanal
4 kpts
Dokumenter og downloads
Datablad
Datablad 3757396 Uni-T UTS3084T Spektrum-analysator Fabriksstandard 80 MHz 16 Bit Spectrum-analysator
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3757396 Uni-T UTS3084T Spektrum-analysator Fabriksstandard 80 MHz 16 Bit Spectrum-analysator
Beskrivelse
UTS3084T muliggør målinger op til en frekvens på 8,4 GHz. De tilbyder en bred frekvensbanblænding og udmærker sig ved en fremragende ydeevne. Serien er baseret på en gennemprøvet digital IF-teknologi. Den stiller en lang række analysefunktioner samt op til 40.001 målepunkter til rådighed og understøtter dermed en mere præcis og effektiv frekvensområdeanalyse. Derudover er UTS3084T udstyret med en 10,1" stor touchscreen, der muliggør en komfortabel og brugervenlig betjening. Apparaterne egner sig til funktions-, end-of-line- og kvalitetstests inden for elektronikfremstilling samt til anvendelse inden for trådløs kommunikation, i HF- og mikrobølgeuddannelse, ved EMV-tests, inden for halvledermåleteknik og på mange andre anvendelsesområder.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version

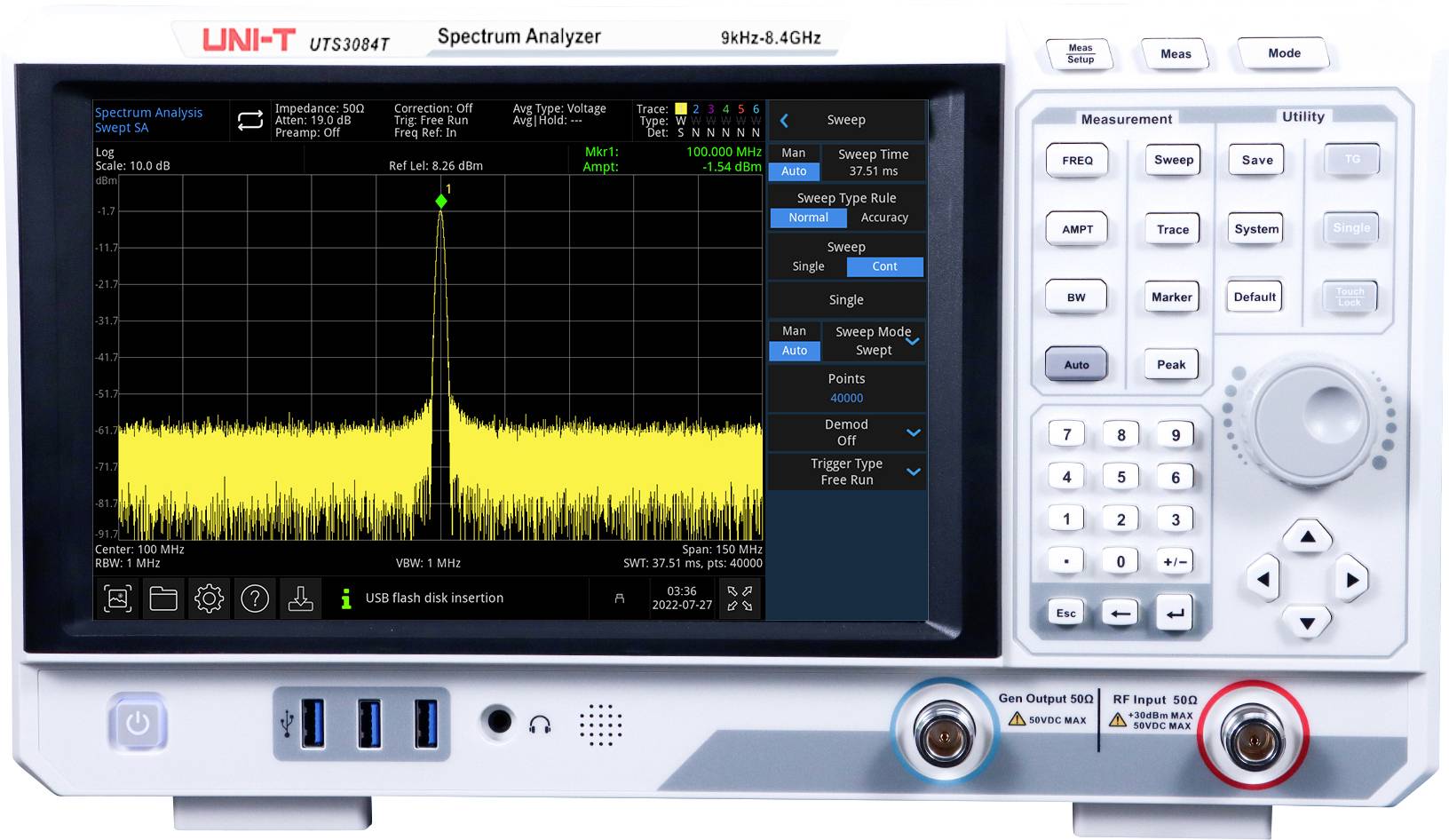

- Multi-touch-HD-display til intuitiv betjening: 10,1-tommer stort kapacitivt multi-touch-HD-display med hurtig menustyring og bevægelsesstyring (træk, zoom, skalere) for en særligt brugervenlig betjening.
- Høj følsomhed til analyse af svage signaler: Med en DANL på op til -161 dBm giver UTS3000B-serien en præcis registrering af selv meget svage signaler.
- Aftageligt støvfilter for høj pålidelighed: Det udtagelige støvfilter gør rengøringen nemmere og beskytter pålideligt enheden mod støv, hvorved kortslutninger og skader undgås.
- Op til 40.001 Sweep-punkter for højere opløsning: Højt antal tastepunkter sørger for bedre frekvensopløsning og gør det nemmere at finde signaler, som er svære at finde.
- Fremragende selektivitet: Muliggør en præcis adskillelse af tilstødende signaler med forskellige amplitude.
- EMI-Pre-Compliance-understøttelse: I kombination med valgfrit tilbehør og nærfeltsonder kan EMV-problemer registreres tidligt og afkorte udviklingstiden.
Inkluderet i leveringen
- UTS3084T x 1
- Netkabel x 1
- USB-kabel x 1
Tip
Software-indstillinger:
UTS3000-EMI: EMI-SOFTWARE
UTS3000-AMK: Udvidede målefunktioner
UTS3000-AMA: Indstilling til analog demodulationsmåling
Yderligere modeller:
-UTS3084T+: 9 kHz – 8,4 GHz frekvensområde, 1 Hz - 3 MHz RBW, –98 dBc/Hz @10 kHz fasestøj, –161 dBm DANL, tracking generator, reflection Measurement, 40.001 scanpunkter, 10,1" TFT LCD-skærm (touchscreen).
