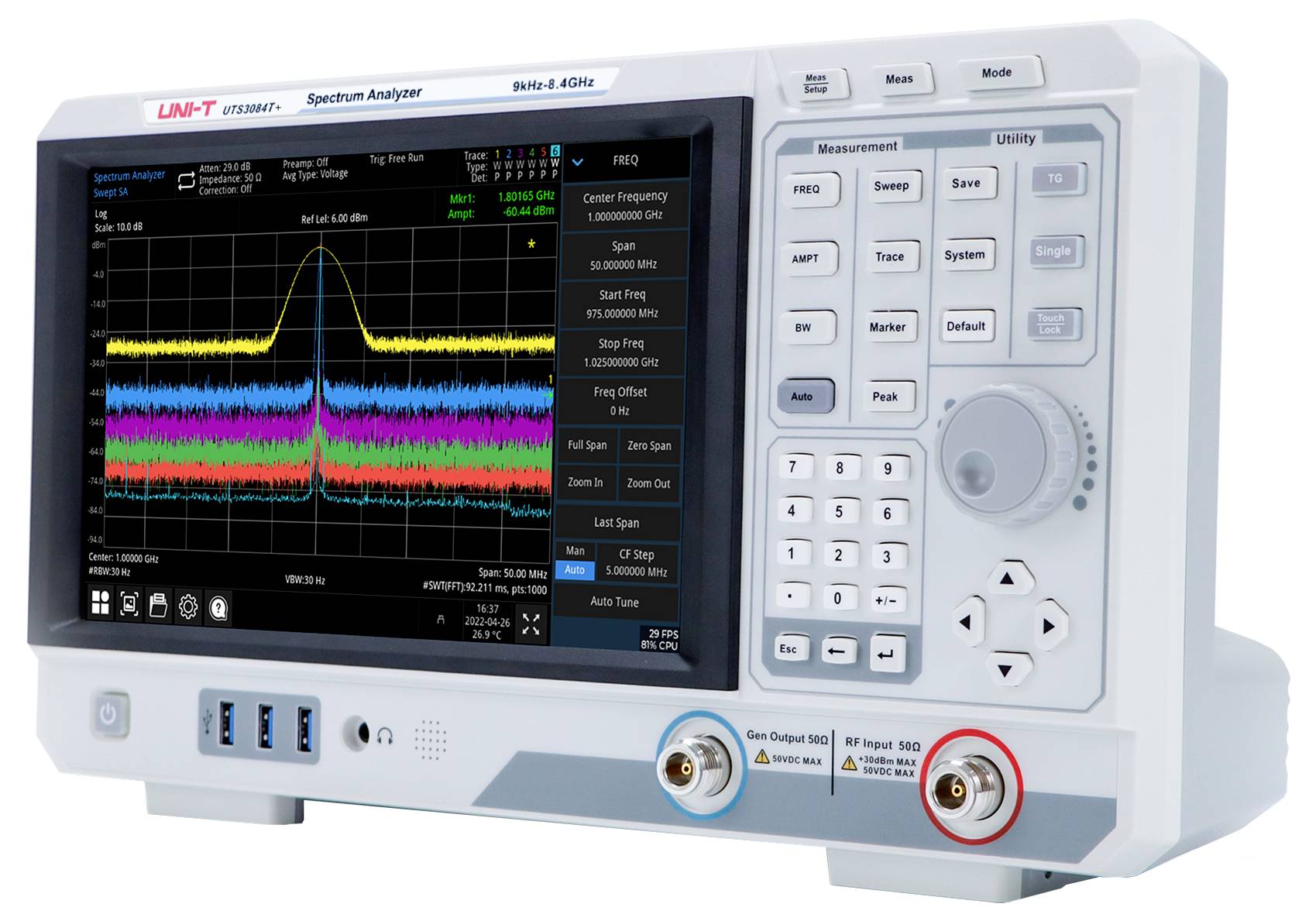

Uni-T UTS3084T+ Spektrum-analysator 8.4 GHz CAT II Tracking generator
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Højdepunkter og detaljer
Spektrumanalysatorer
- Frekvensområde 9 kHz - 8,4 GHz
- RBW: 1 Hz - 3 MHz
- Fasestøj: –98 dBc/Hz @ 10 kHz
- DANL: –161 dBm
- Tracking-generator: Standard
- Reflection Measurement: Standard (med tilbehør: UT-RB60)
- Scan-punkter 40.001
- Display 10,1" TFT LCD (touchscreen)
Tekniske specifikationer
- Produkttype
Spektrum-analysator
- Båndbredde
8.4 GHz
- Antal analoge indgange max.
1
- Indgange
RF-input
- Udgangsniveau
-100 - 30 dBm
- Dim.
(B x H) 378 mm x 218 mm
- Vægt
4.55 kg
- Antal digitale indgange max.
1
- Målekategori
CAT II
- Oscilloskop-specifikationer
Tracking generator
- Bredde
378 mm
- H
218 mm

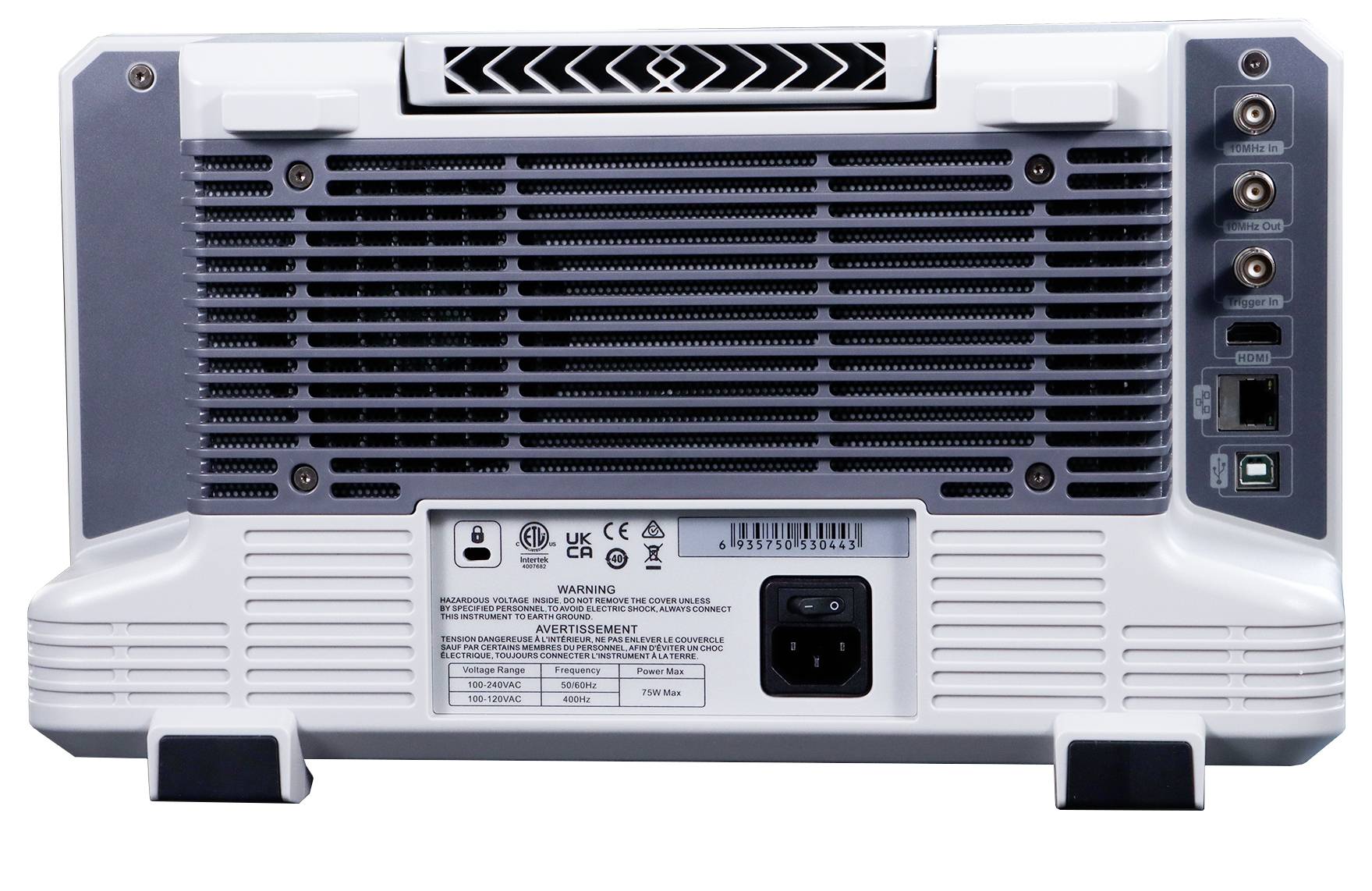

- Interfaces
USB-host
USB-Device
LAN
HDMI
Dokumenter og downloads
Datablad
Datablad 3532372 Uni-T UTS3084T+ Spektrum-analysator 8.4 GHz CAT II Tracking generator
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3532372 Uni-T UTS3084T+ Spektrum-analysator 8.4 GHz CAT II Tracking generator
Instruktioner for brug og sikkerhed 3532372 Uni-T UTS3084T+ Spektrum-analysator 8.4 GHz CAT II Tracking generator
Beskrivelse

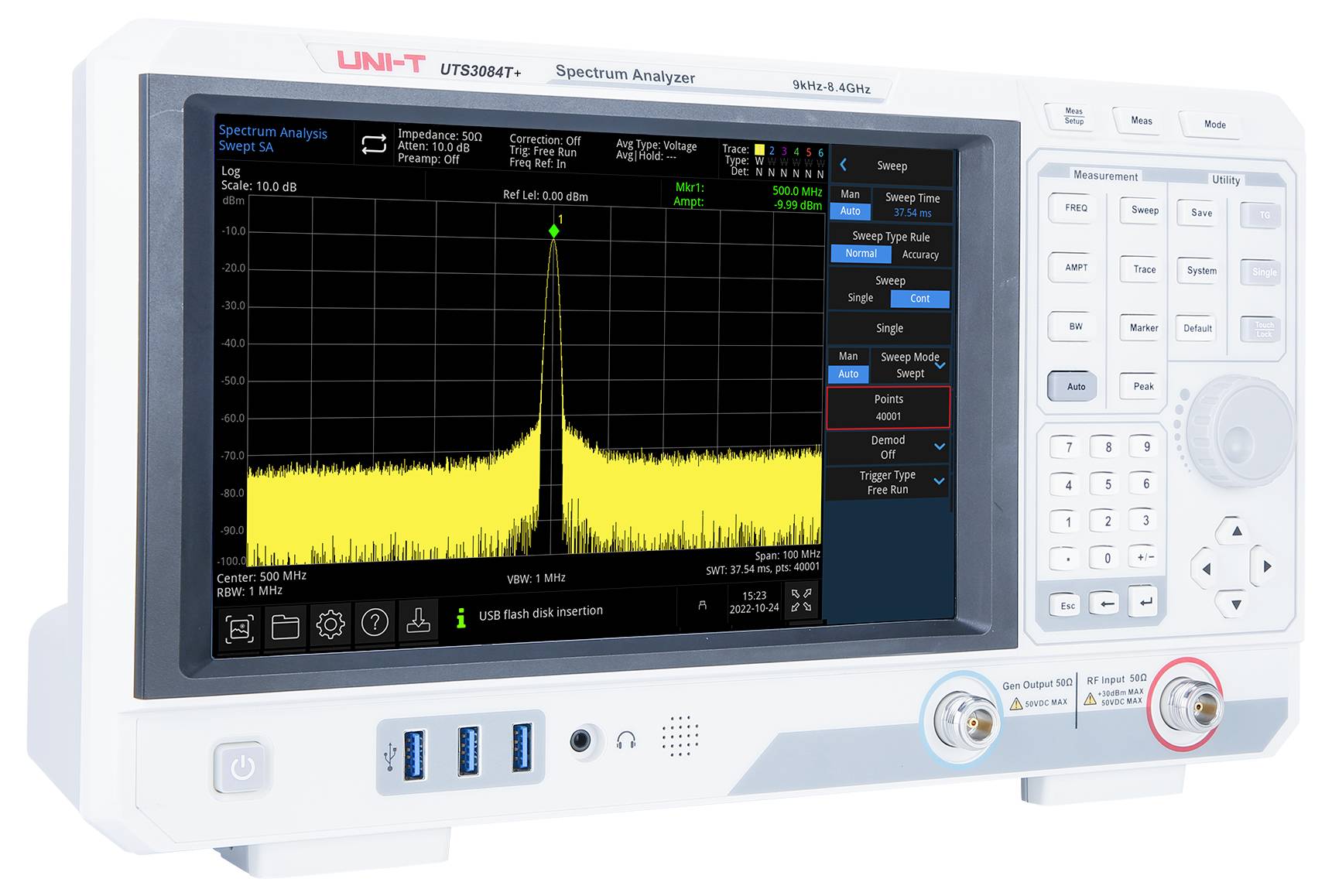

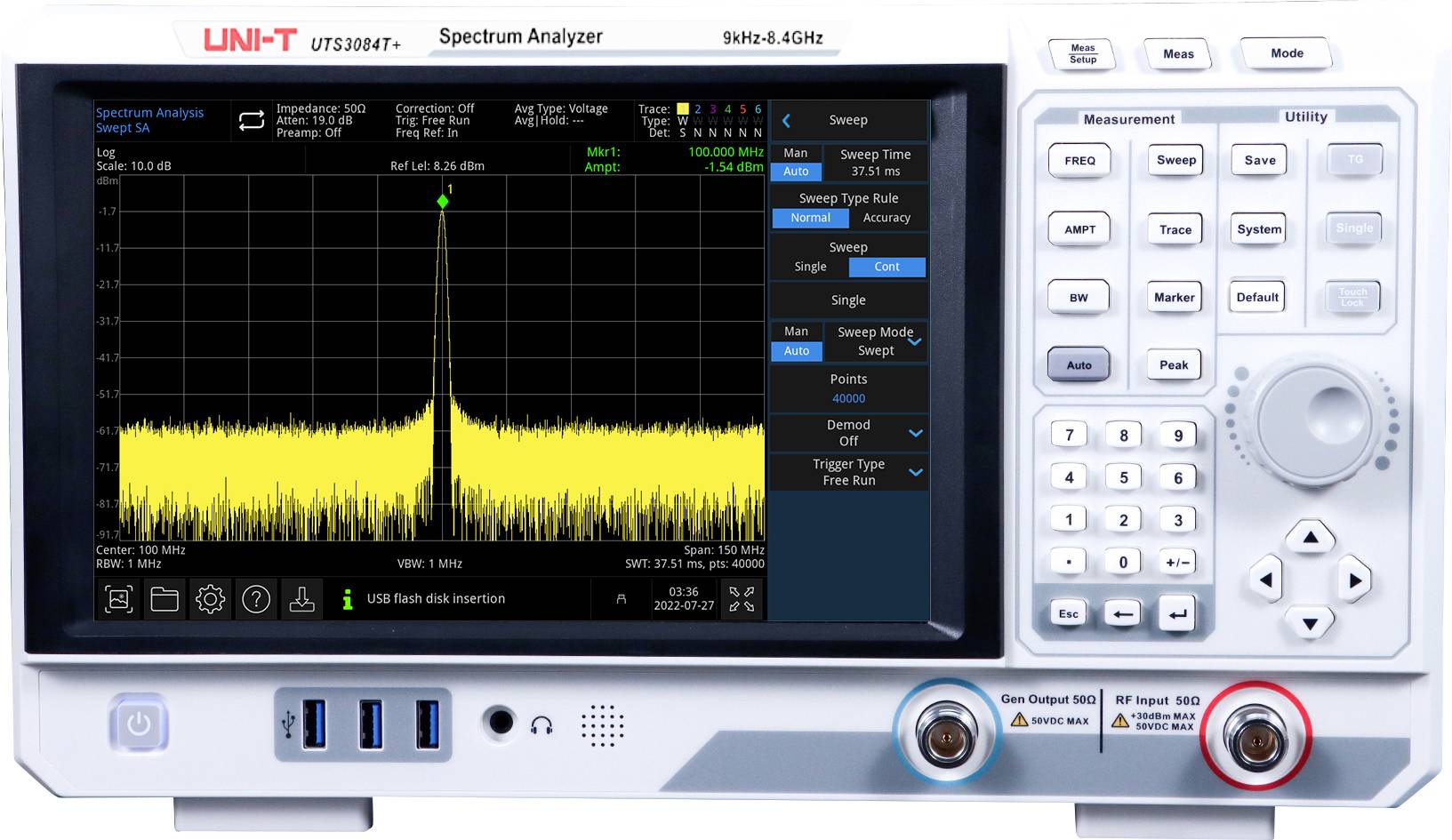

UTS3084T+ er en alsidig spektrumanalysator med et frekvensområde på 9 kHz til 8,4 GHz. Udstyret med digital mellemfrekvensteknologi (IF) og en høj sweep-opløsning med op til 40.001 målepunkter, giver den præcise frekvensområdesalyser til udvikling, produktion og uddannelse. Takket være en 10,1 tommer kapacitiv touchscreen, fremragende følsomhed op til –161 dBm DANL og omfattende analysefunktioner egner UTS3084T+ sig ideal til opgaver som EMC-forkontrol, funktions- og sluttests inden for elektronikfremstilling samt RF-uddannelse og trådløse kommunikationsmålinger.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- Frekvensmåleområde: 9 kHz til 8,4 GHz (modelafhængigt)
- Indikator-støjniveau (DANL) op til –161 dBm (typisk)
- Fasestøj: Mindre end –98 dBc/Hz @10 kHz offset (typisk)
- Amplitudenøjagtighed: Mindre end 0,7 dB
- Scan-punkter: Op til 40.001
- RBW (min.): 1 Hz
- 10,1" kapacitiv HD-touchscreen (1280 x 800)
- USB- og LAN-interface, SCPI-protokolunderstøttelse
- Tracking-generator-udgang (standard)
- Avancerede en-knap-målefunktioner (valgfrit)
- EMI-forprøve (option)
- Analog demodulationsanalyse (valgfrit)
Inkluderet i leveringen
- 1 x UTS3084T+ (spektrumanalysator, 9 kHz–8,4 GHz)
- 1x strømkabel
- 1x USB 2.0-printerkabel, 1,5 m, USB A-B.
- 1 x dughæmmende middel, 3 g
- 1x kalibreringscertifikat
- 1x sikkerhedsinstruktioner (flersproget)
- 1x Quick Start-vejledning (engelsk)
Tip
Ekstra udvidelser
UTS3000-EMI: EMI-SOFTWARE
UTS3000-AMK: Udvidede målefunktioner
UTS3000-AMA: Indstilling til analog demodulationsmåling
Yderligere modeller
UTS3036T+ – spektrumanalysator med et frekvensområde på 9 kHz til 3,6 GHz, 1 Hz til 3 MHz RBW, en fasestøj på –98 dBc/Hz @10 kHz, en følsomhed på –161 dBm og et 10,1″ kapacitivt berøringsfølsomt TFT-display.
UTS3032T+ – spektrumanalysator med et frekvensområde på 9 kHz til 3,2 GHz, 1 Hz til 1 MHz RBW, en fasestøj på –98 dBc/Hz @10 kHz, en følsomhed på –161 dBm og en stor 10,1″ kapacitiv touchscreen.
UTS3015T+ – startmodel i serien med et frekvensområde fra 9 kHz til 1,5 GHz, 1 Hz til 1 MHz RBW, en fasestøj på –98 dBc/Hz @10 kHz, en følsomhed på –161 dBm og en 10,1″ kapacitiv touchscreen.
