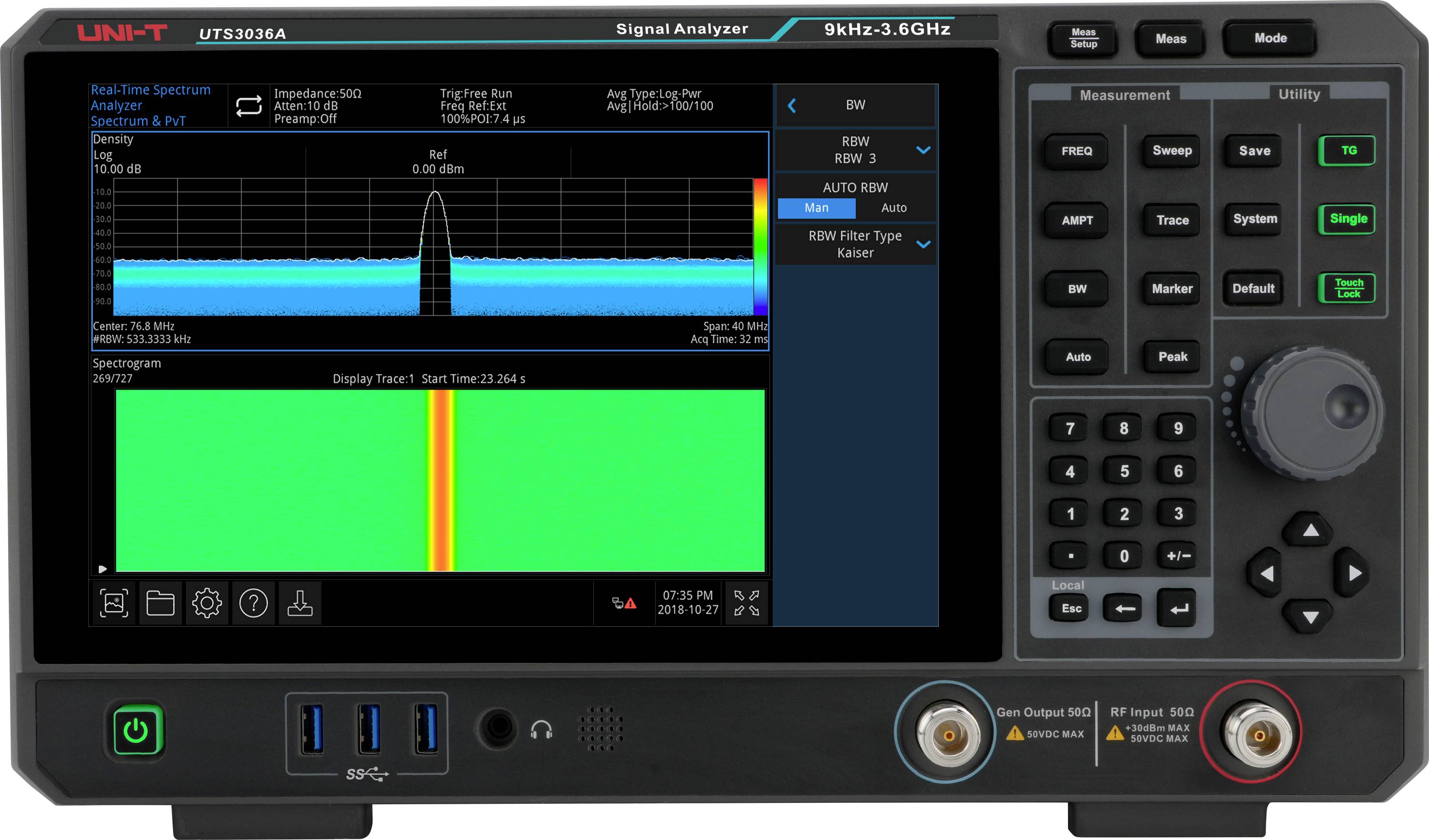

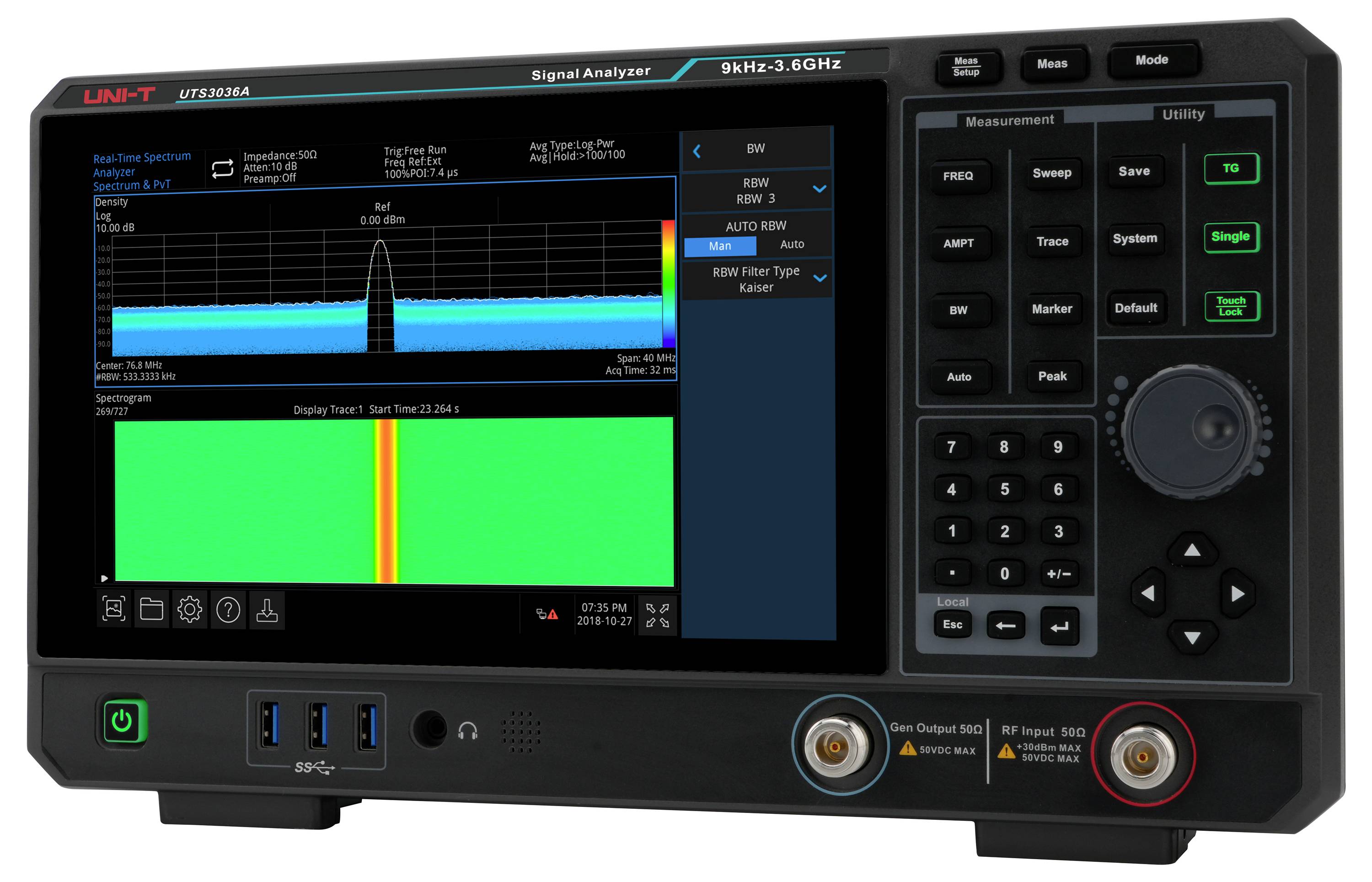

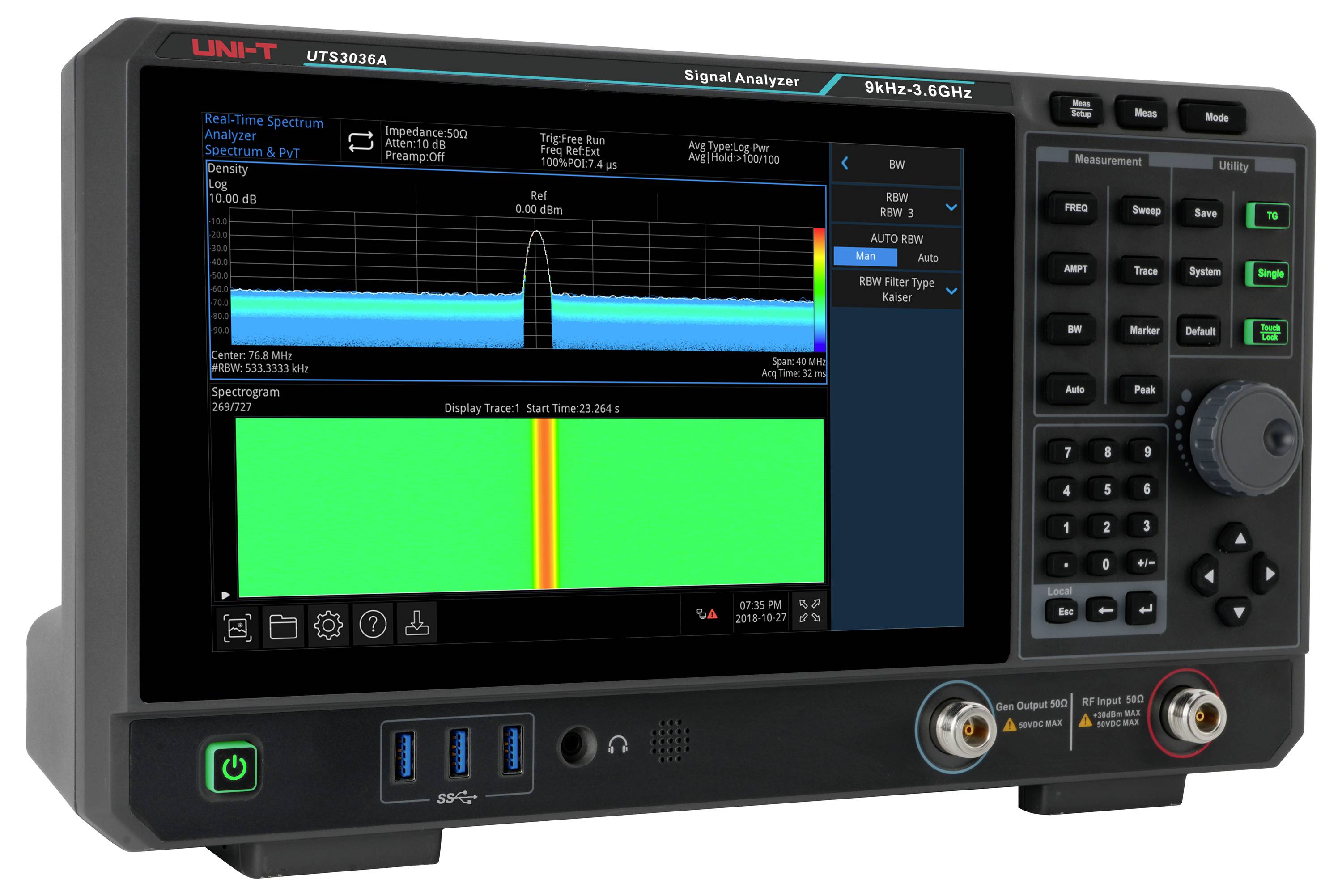

Uni-T UTS3036A Spektrum-analysator 3.6 GHz 14 Bit
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Højdepunkter og detaljer
Spektrumanalysatorer
- Frekvensområde 9 kHz - 3,6 GHz
- RBW: 1 Hz - 10 MHz
- Fasestøj: –100 dBc/Hz @ 10 kHz
- DANL (gennemsnitligt støjniveau): –165 dBm
- Tracking-generator: Standard
- Display 10,1" TFT LCD (touchscreen)
- Analysebredde: 40 MHz (valgfrit)
Tekniske specifikationer
- Produkttype
Spektrum-analysator
- Båndbredde
3.6 GHz
- Samplingrate/kanal
51.2 MSa/s
- Opløsning
14 Bit
- Antal analoge indgange max.
1
- Indgange
RF-input
- Dim.
(B x H) 378 mm x 218 mm
- Vægt
4.96 kg
- Antal digitale indgange max.
1
- Bredde
378 mm
- H
218 mm

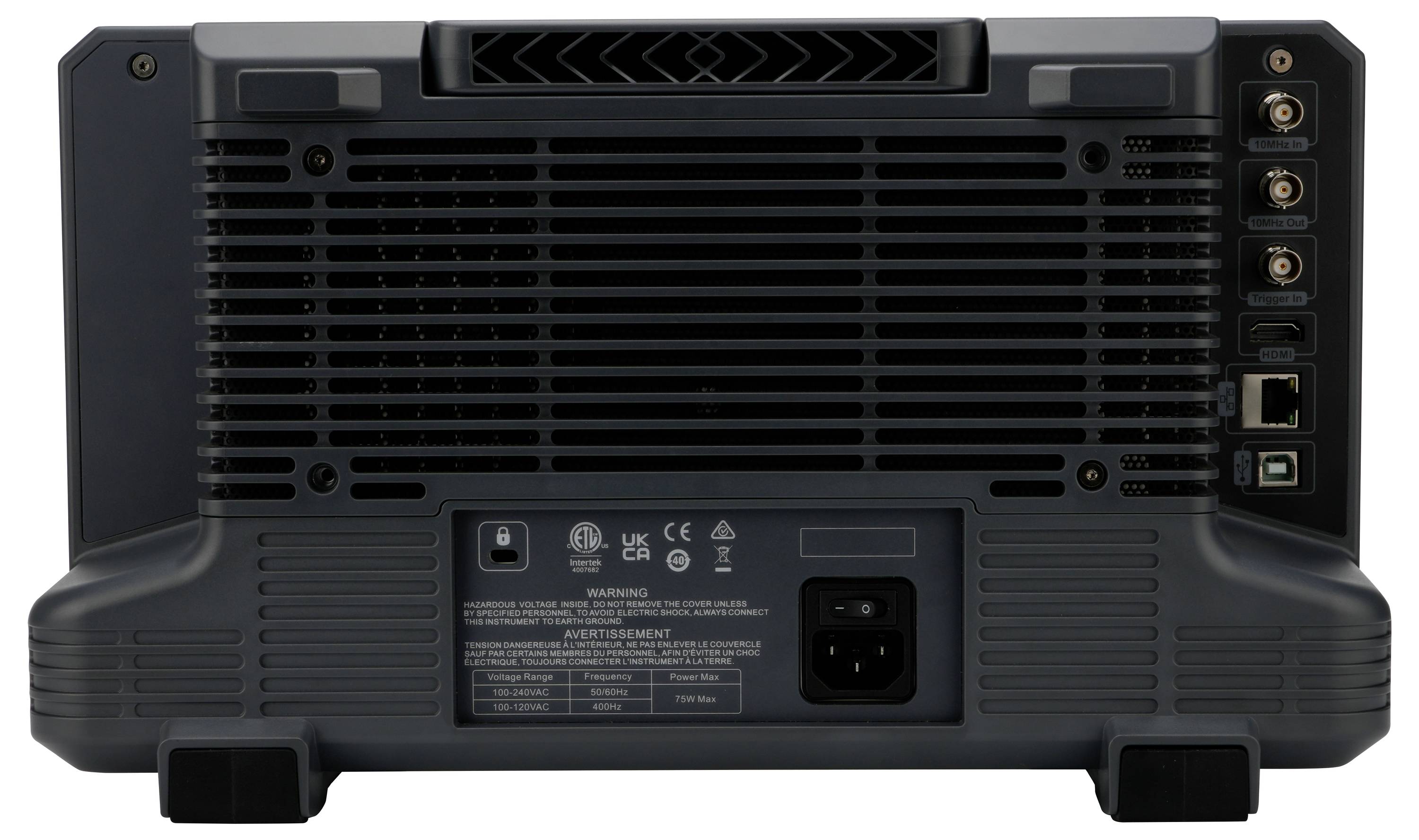

- Interfaces
USB-Device
USB-host
LAN
HDMI
Dokumenter og downloads
Datablad
Datablad 3532365 Uni-T UTS3036A Spektrum-analysator 3.6 GHz 14 Bit
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3532365 Uni-T UTS3036A Spektrum-analysator 3.6 GHz 14 Bit
Instruktioner for brug og sikkerhed 3532365 Uni-T UTS3036A Spektrum-analysator 3.6 GHz 14 Bit
Instruktioner for brug og sikkerhed 3532365 Uni-T UTS3036A Spektrum-analysator 3.6 GHz 14 Bit
Beskrivelse
UTS3036A er en alsidig signalanalysator til forskning & udvikling, produktion og uddannelse med et frekvensområde på 9 kHz til 3,6 GHz. Den understøtter realtids-spektrumanalyse, vektor-netværksanalyse (VNA), vektor-signalanalyse (VSA) og EMI-analyse og egner sig ideal til automatiske styringssystemer og forskellige testkrav.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- Frekvensområde: 9 kHz til 3,6 GHz
- Anvist gennemsnitligt støjniveau (DANL): -165 dBm/Hz (typisk)
- Fasestøj: Mindre end -100 dBc/Hz (offset 10 kHz, typisk)
- Amplitudenøjagtighed: Mindre end 0,7 dB
- Aftastningspunkter: Op til 40.001
- Min. opløsningsbåndbredde (RBW): 1 Hz
- Tracking-generator (TG): Standard
- Vektornetværksanalyse (VNA): Standard
- Real-time spektralmodus (RTSA): Med sandsynlighedsniveau og spektrumanalysator, standardbåndbredde 10 MHz
- Valgfri realtidsbåndbredde (RTSA): Op til 40 MHz
- Forskellige trigger-tilstande og trigger-skabeloner fås
- En-knap-målefunktioner (valgfrit)
- EMI-analysefunktion (valgfrit)
- Analog demodulationsanalyse (valgfrit)
- Vektor-signalanalyse (valgfri)
- 10,1" multi-touch-HD-skærm (1280 x 800)
- Understøtter SCPI-kommandoer (Standard Commands til Programable Instruments)
Inkluderet i leveringen
- 1 x UTS3036A (signalanalysator, 9 kHz - 3,6 GHz)
- 1x strømkabel
- 1x USB 2.0-printerkabel, 1,5 m, USB A-B.
- 1 x dughæmmende middel, 3 g
- 1x kalibreringscertifikat
- 1x sikkerhedsinstruktioner (flersproget)
- 1x Quick Start-vejledning (engelsk)
Tip
Indstillinger for UTS3000A-serien:
UTS3000A-EMI - EMI-måleoption til UTS3000A-serien
UTS3000A-AMK - udvidede målefunktioner til UTS3000A-serien
UTS3000A-AMA - analog demodulationsmåling til UTS3000A-serien
UTS3000A-B40 - RTSA 40 MHz-analyseoption til UTS3000A-serien
UTS3000A-i/Q - i/Q analyseoption til UTS3000A-serien
UTS3000A-VSA - digital demodulationsanalyseoption til UTS3000A-serien
Yderligere modeller i UTS3000A-serien:
UTS3084A - 9 kHz - 8,4 GHz, 1 Hz - 10 MHz opløsningsbåndbredde, -165 dBm følsomhed, 10,1" touchscreen, med tracking-generator
UTS3060A – 9 kHz – 6,0 GHz, 1 Hz – 10 MHz opløsningsbåndbredde, -165 dBm følsomhed, 10,1" touchscreen, med tracking-generator
