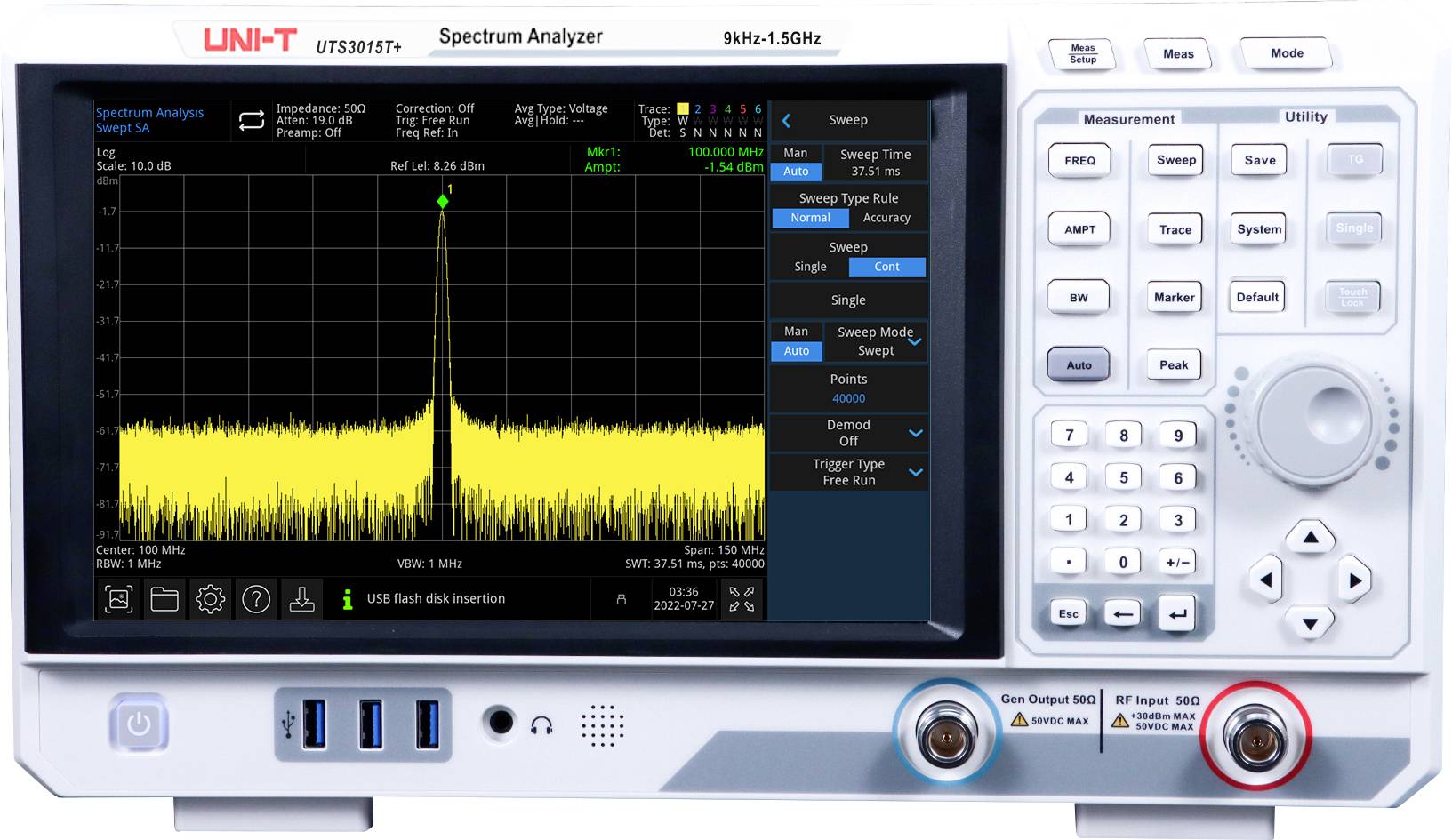

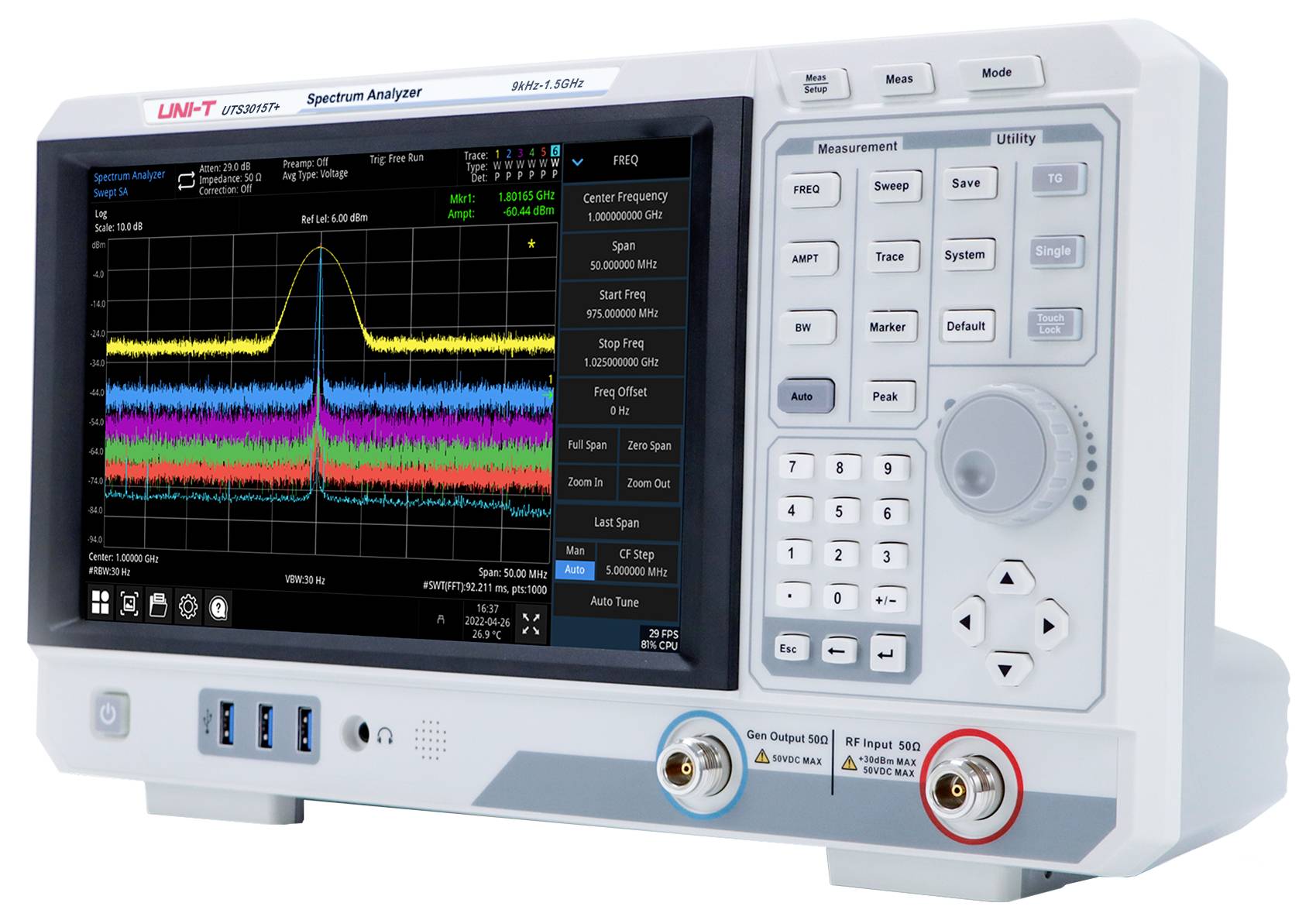

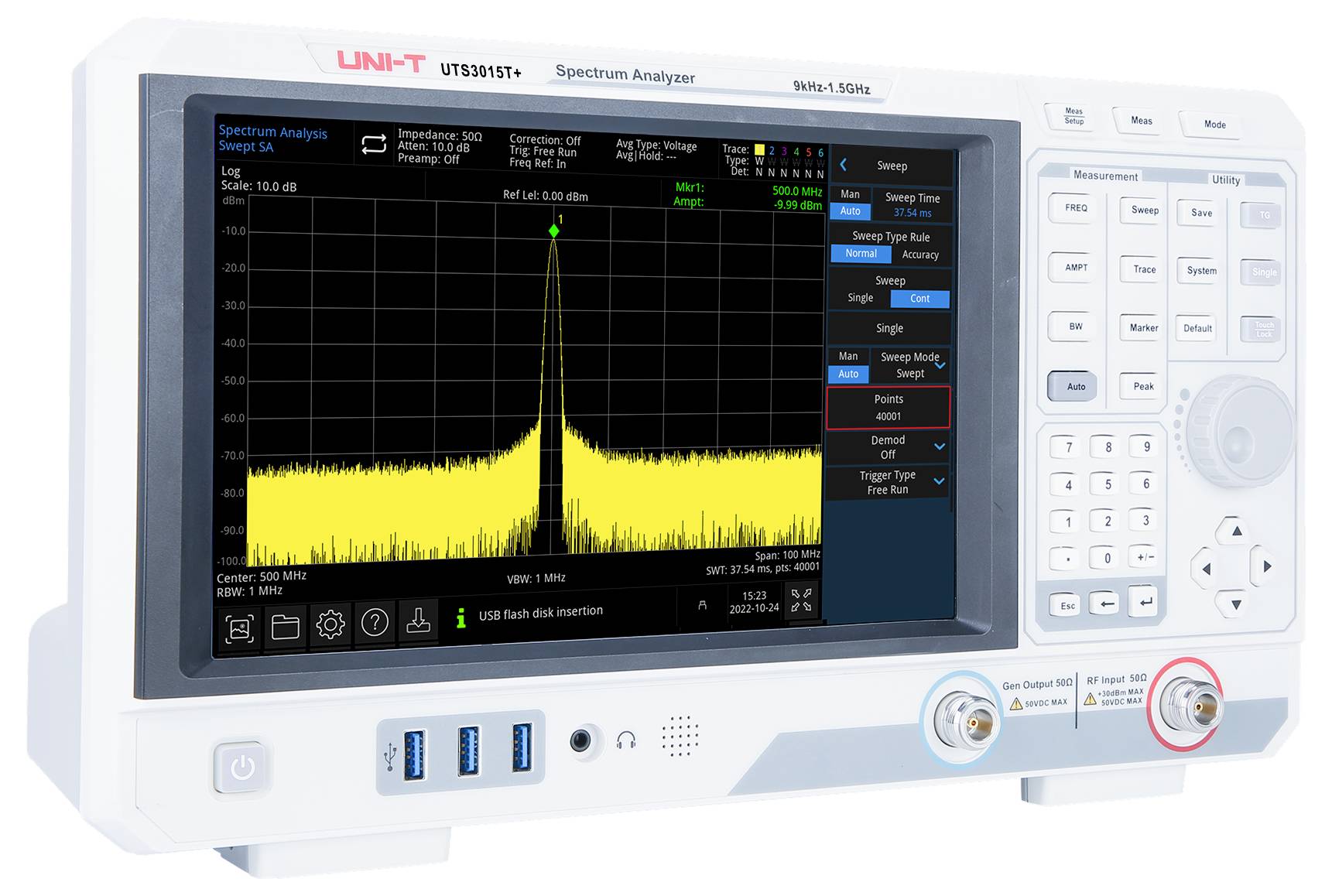

Uni-T UTS3015T+ Spektrum-analysator 1.5 GHz Tracking generator
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Højdepunkter og detaljer
Spektrumanalysatorer
- Frekvensområde 9 kHz - 1,5 GHz
- RBW: 1 Hz - 1 MHz
- Fasestøj: –98 dBc/Hz @ 10 kHz
- DANL: –161 dBm
- Tracking-generator: Standard
- Reflection Measurement: Standard (med tilbehør: UT-RB60)
- Scan-punkter 10.001
- Display 10,1" TFT LCD (touchscreen)
Tekniske specifikationer
- 4 spor til rådighed
- Produkttype
Spektrum-analysator
- Båndbredde
1.5 GHz
- Antal analoge indgange max.
1
- Indgange
RF-input
- Udgangsniveau
-100 - 30 dBm
- Dim.
(B x H) 378 mm x 218 mm
- Vægt
4.55 kg
- Antal digitale indgange max.
1
- Oscilloskop-specifikationer
Tracking generator
- Bredde
378 mm
- H
218 mm

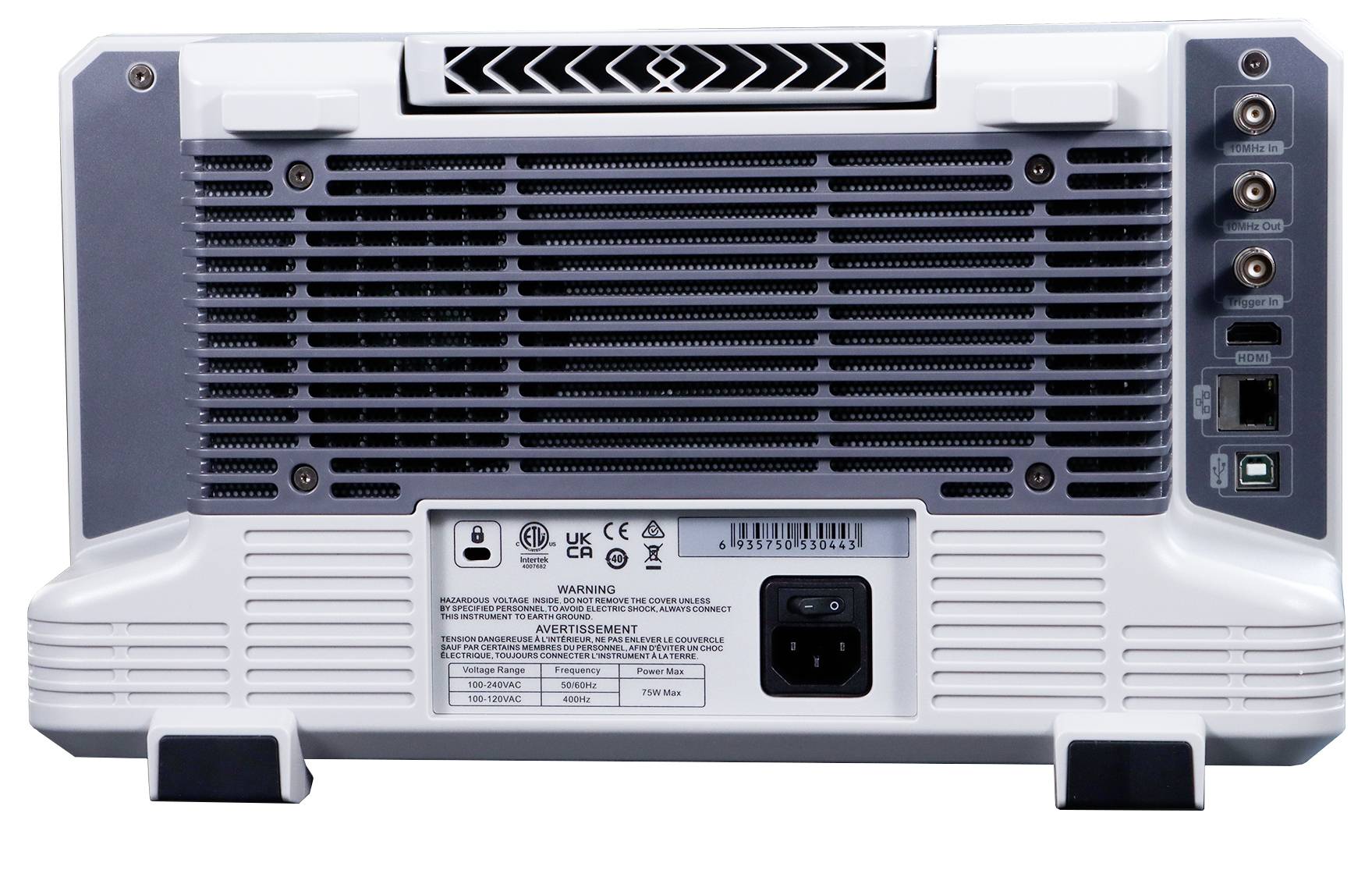

- Interfaces
USB-Device
USB-host
LAN
HDMI
Dokumenter og downloads
Datablad
Datablad 3532378 Uni-T UTS3015T+ Spektrum-analysator 1.5 GHz Tracking generator
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3532378 Uni-T UTS3015T+ Spektrum-analysator 1.5 GHz Tracking generator
Instruktioner for brug og sikkerhed 3532378 Uni-T UTS3015T+ Spektrum-analysator 1.5 GHz Tracking generator
Instruktioner for brug og sikkerhed 3532378 Uni-T UTS3015T+ Spektrum-analysator 1.5 GHz Tracking generator
Beskrivelse
UTS3015T+ er en alsidig spektrumanalysator med et frekvensområde på 9 kHz til 1,5 GHz. Udstyret med digital mellemfrekvensteknologi (IF) og en høj sweep-opløsning med op til 10.001 målepunkter, giver den præcise frekvensområdesalyser til udvikling, produktion og uddannelse. Takket være en 10,1 tommer kapacitiv touchscreen, fremragende følsomhed op til –161 dBm DANL og omfattende analysefunktioner egner UTS3015T+ sig ideal til opgaver som EMC-forkontrol, funktions- og sluttests inden for elektronikfremstilling samt RF-uddannelse og trådløse kommunikationsmålinger.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- Frekvensmåleområde: 9 kHz til 1,5 GHz (modelafhængigt)
- Indikator-støjniveau (DANL) op til –161 dBm (typisk)
- Fasestøj: Mindre end –98 dBc/Hz @10 kHz offset (typisk)
- Amplitudenøjagtighed: Mindre end 0,7 dB
- Scan-punkter: Op til 10.001
- RBW (min.): 1 Hz
- 10,1" kapacitiv HD-touchscreen (1280 x 800)
- USB- og LAN-interface, SCPI-protokolunderstøttelse
- Tracking-generator-udgang (standard)
- Avancerede en-knap-målefunktioner (valgfrit)
- EMI-forprøve (option)
- Analog demodulationsanalyse (valgfrit)
Inkluderet i leveringen
- 1 x UTS3015T+ (spektrumanalysator, 9 kHz–1,5 GHz)
- 1x strømkabel
- 1x USB 2.0-printerkabel, 1,5 m, USB A-B.
- 1 x dughæmmende middel, 3 g
- 1x kalibreringscertifikat
- 1x sikkerhedsinstruktioner (flersproget)
- 1x Quick Start-vejledning (engelsk)
Tip
Ekstra udvidelser
UTS1000-EMI-SOFTWARE
UTS1000-AMK: Udvidede målefunktioner
UTS1000-AMA: Indstilling til analog demodulationsmåling
Yderligere modeller
UTS3084T+ – spektrumanalysator med et frekvensområde fra 9 kHz til 8,4 GHz, 1 Hz til 3 MHz RBW, en fremragende fasestøj fra –98 dBc/Hz @10 kHz, en følsomhed på op til –161 dBm og en 10,1″ kapacitiv touchscreen.
UTS3036T+ – spektrumanalysator med et frekvensområde på 9 kHz til 3,6 GHz, 1 Hz til 3 MHz RBW, en fasestøj på –98 dBc/Hz @10 kHz, en følsomhed på –161 dBm og et 10,1″ kapacitivt berøringsfølsomt TFT-display.
UTS3032T+ – spektrumanalysator med et frekvensområde på 9 kHz til 3,2 GHz, 1 Hz til 1 MHz RBW, en fasestøj på –98 dBc/Hz @10 kHz, en følsomhed på –161 dBm og en stor 10,1″ kapacitiv touchscreen.
