Name: Uni-T UTG9604T Funktionsgenerator netdrevet 600 MHz (max) 4-kanals Arbitrær , Firkant , Puls, Rampe, Støj , Sinus
Brand: Uni-T
SKU: 3403917

Funktionsgenerator med display og betjeningselementer, ved siden af fem kabler og netstik.

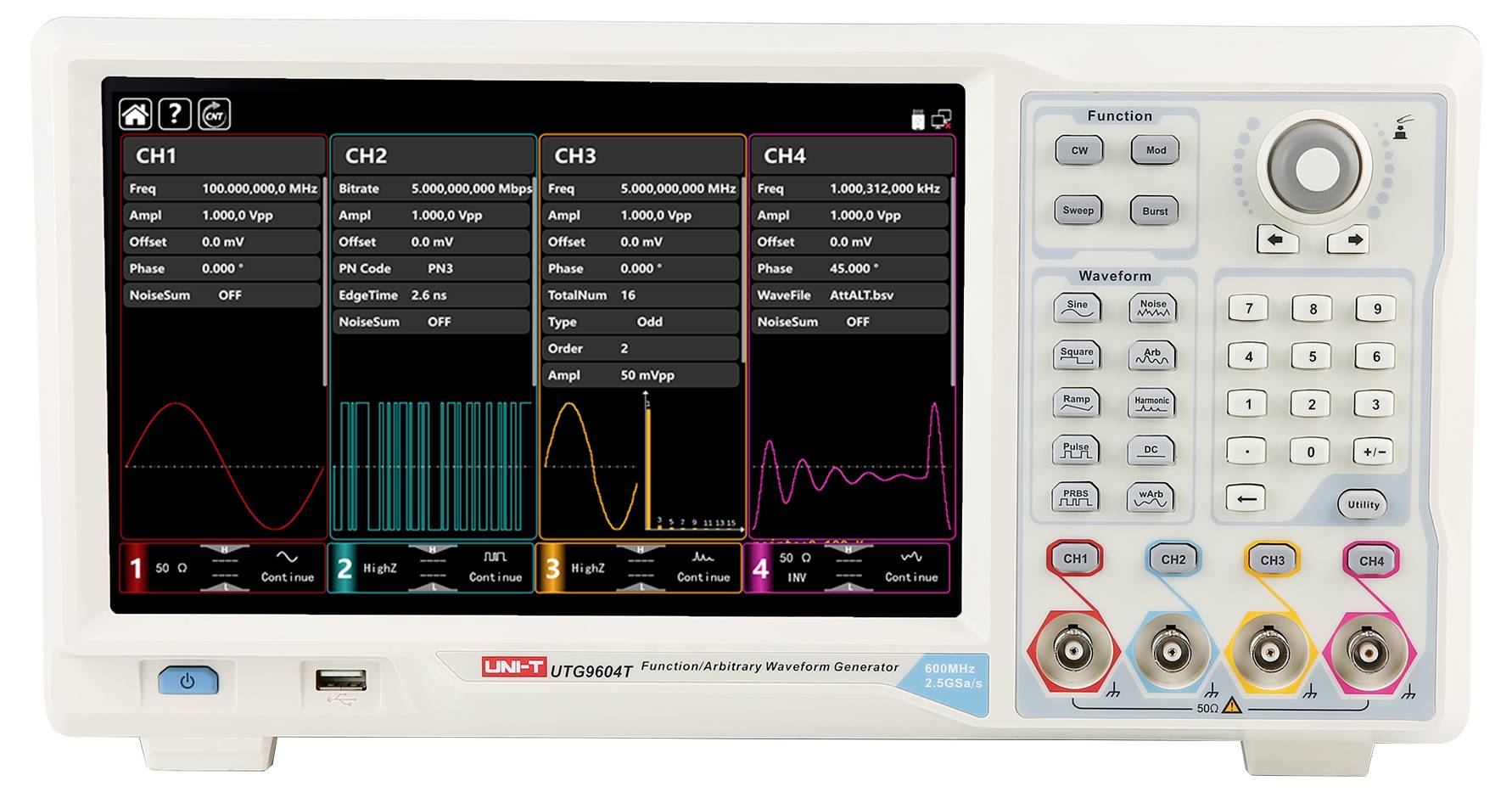

En funktionsgenerator viser fire kanaler med forskellige bølgeformer og indstillinger på en digital skærm.

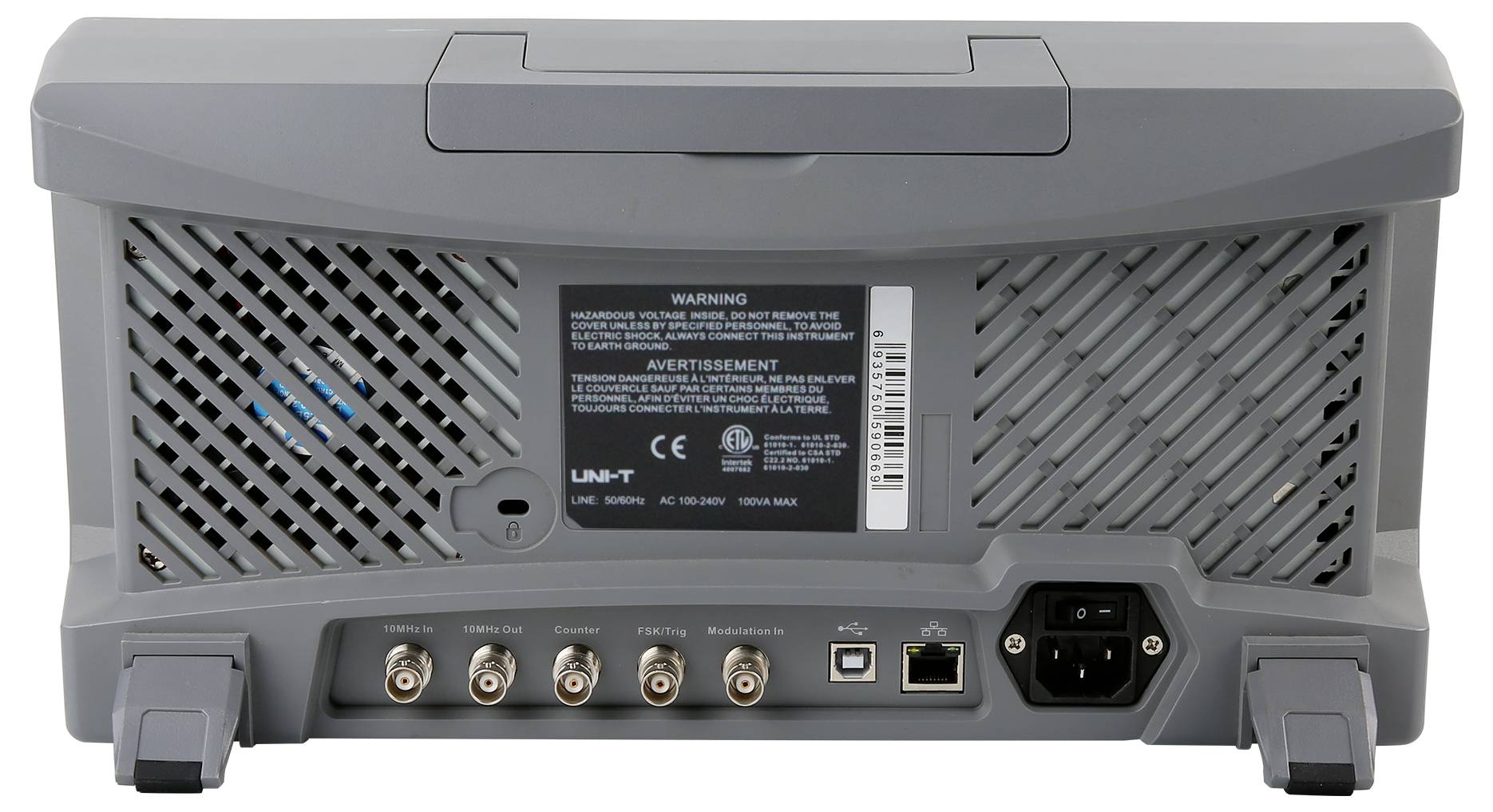

Billedet viser bagsiden af en grå elektronisk enhed med flere tilslutninger og en strømforsyningsenhed.

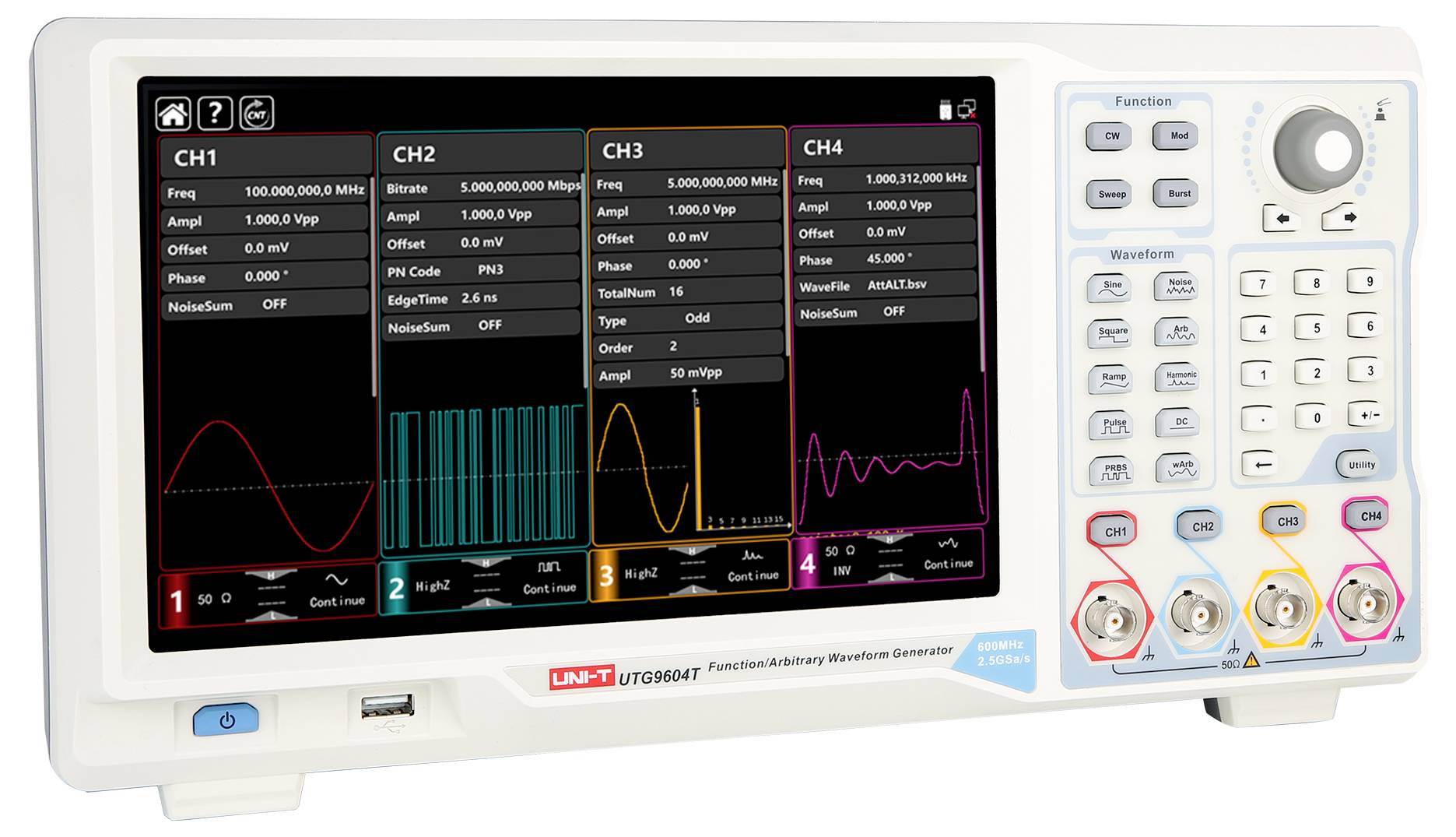

En funktionsgenerator med digitalt display viser bølgeformer på tre kanaler. Knapper og tilslutninger er placeret til højre.

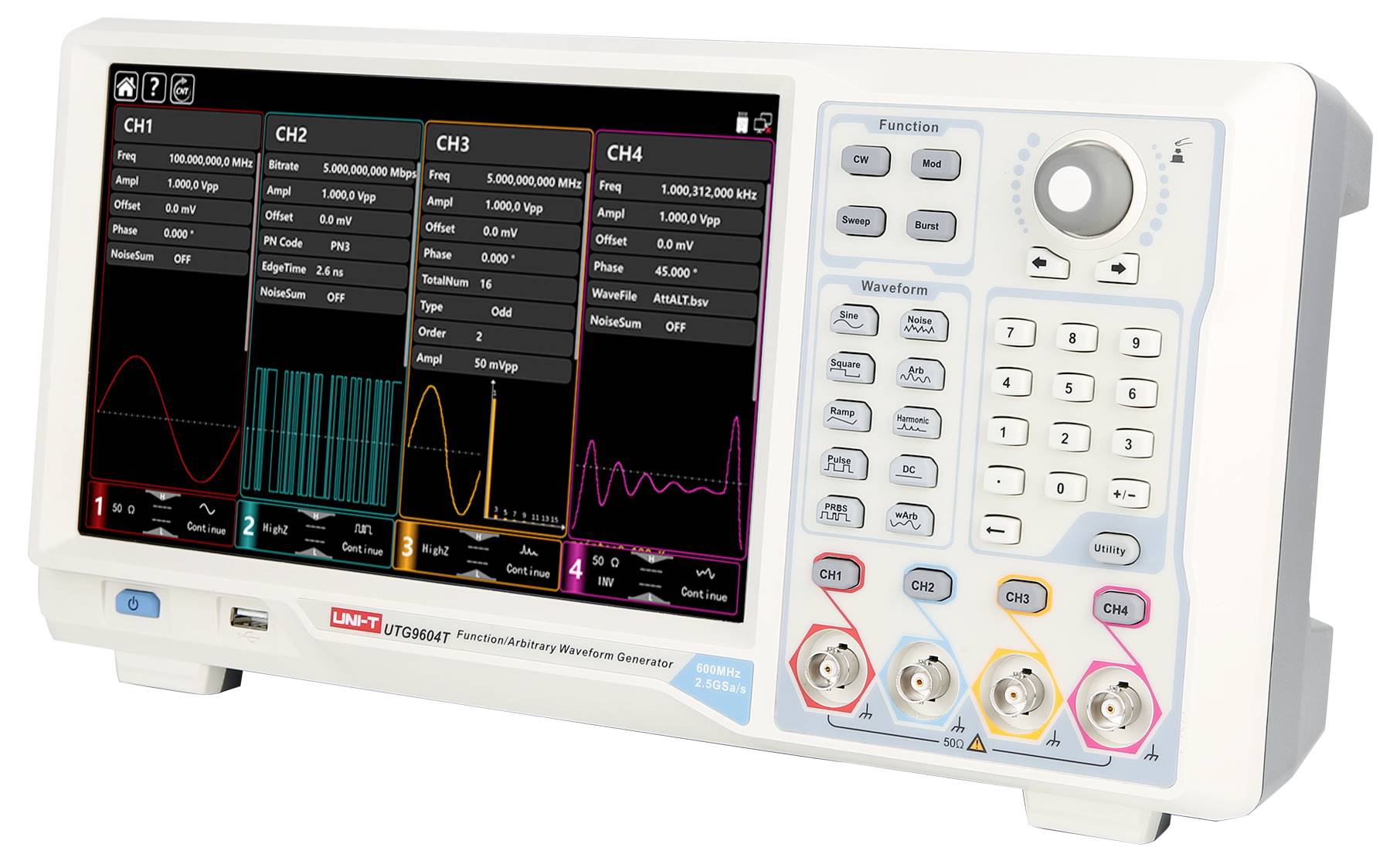

Et elektronisk testapparat med fire kanaler viser bølgeformer og måledata på en farvedisplay. Betjeningstasterne er placeret til højre.

1/5

Datablad (PDF)

Udgået

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Funktionsgeneratorer

- Maks. Udgangsfrekvens: 600 MHz
Afsøgningshastighed 2,5 GSa/s
- Vertikal opløsning 16 bit
- Kanaler: 4
- Arbitrær bølgeformlængde 64 Mpts
Display: 10,1" TFT LCD

Tekniske specifikationer

Produkttype: Funktionsgenerator netdrevet

Frekvensområde: 600 MHz (max)

Signal-udgangsformer: Arbitrær
Firkant
Puls
Rampe
Støj
Sinus

Visning: Touchscreen

Frekvensområde ARB: 600 MHz

: Fabriksstandard

Dim.: (B x H) 220 mm x 350 mm

Vægt: 5 kg

Antal kanaler: 4-kanals

Frekvens (max.): 600 MHz

Specifikationer: inkl. frekvenstæller

Bredde: 220 mm

H: 350 mm

Interfaces: SPI™

Spænding strømforsyning: Netdrevet

Type: UTG9604T

Dokumenter og downloads

Datablad

Datablad 3403917 Uni-T UTG9604T Funktionsgenerator netdrevet 600 MHz (max) 4-kanals Arbitrær , Firkant , Puls, Rampe, Støj , Sinus

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3403917 Uni-T UTG9604T Funktionsgenerator netdrevet 600 MHz (max) 4-kanals Arbitrær , Firkant , Puls, Rampe, Støj , Sinus

Beskrivelse

UTG9604T er en 4-kanals bølgegenerator, der tilbyder avancerede funktioner såsom støjgenerering og PRBS. Med en maksimal udgangsfrekvens på 600 MHz og en afsøgningshastighed på op til 2,5 GSa/s sikrer den en præcis og stabil signalgenerering takket være Direct Digital Synthesizer (DDS)-teknologi. UTG9604T imponerer med høj ydeevne, alsidige funktioner og en ultra fin opløsning på 1 μHz, ideal til krævende applikationer. Touchscreen-displayet med en høj opløsning på 10,1 tommer og det ergonomiske design forbedrer brugerkomforten og øger effektiviteten til en intuitiv og effektiv betjening.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

Version

- 10,1 tommer touchscreen: UTG9604T har en kapacitiv 10,1 tommer touchscreen med 1280×800 opløsning og et nyt UI-design, der giver en intuitiv betjening og en forbedret brugeroplevelse.
- 4-kanals udgang & 4 sweep-tilstande: Standardmæssig 4-kanals udgang til samtidig generering af forskellige signaler. Ud over lineære og logaritmiske sweep-tilstande giver UTG9604T to nye tilstande:
Step-tilstand: Præcis, trinvis tilpasning
List-tilstand: Definerede værdier eller punkter til præcis styring af signalgenerering
- 8-cifret frekvenstæller: Måler frekvenser fra 100 MHz til 800 MHz med høj præcision og analyserer parametre som frekvens, periode, tastforhold samt positive og negative impulsbredder.
- Alsidige modulationstilstande & arbitrærbølgeformer: Understøtter AM, FM, PM, DSB-AM, QAM, ASK, FSK, PSK, PWM og mere til test af undervisnings- og kommunikationssystemssystemer. Indeholder over 200 foruddefinerede arbitrærbølgeformer til anvendelse inden for teknik, biomedicin, standarder og matematik.
Protokoludgave: Understøtter SPI, I2C og UART, ideal til alsidige digitale interface-tests.
- PRBS- og SNR-funktion:
- PRBS-generator til bitfejltolerant test i højhastigheds-dataoverførsel
- SNR-funktion til overlapning af husstøj til vurdering af apparaters støjimmunitet

Inkluderet i leveringen

- UTG9604T (4CH, 600MHz)
- Strømkabel × 1
- USB-datakabel × 1
- BNC-BNC-kabel × 4
- Flersprogede sikkerhedsanvisninger
Kort vejledning
- Kalibreringscertifikat

Tip

Yderligere modeller

- UTG9354T: Bølgeformgenerator, 350 MHz udgangsfrekvens, 2,5 GSa/s optagelseshastighed, 16-bit/14-bit vertikal opløsning, 4 kanaler, 64 Mpts arbitrærbølgelængde, 10,1-tommer TFT-LCD-touchscreen.

- UTG9504T: Bølgeformgenerator, 500 MHz udgangsfrekvens, 2,5 GSa/s optagelseshastighed, 16-bit/14-bit vertikal opløsning, 4 kanaler, 64 Mpts arbitrærbølgelængde, 10,1-tommer TFT-LCD-touchscreen.
