Name: Uni-T UTG9504T Funktionsgenerator netdrevet 500 MHz (max) 4-kanals Arbitrær , Rampe, Puls, Sinus , Støj , Firkant
Brand: Uni-T
SKU: 3400012

Elektronisk enhed med en skærm, der viser forskellige bølgesignaler i realtid. Den har flere tilslutninger og betjeningsorganer.

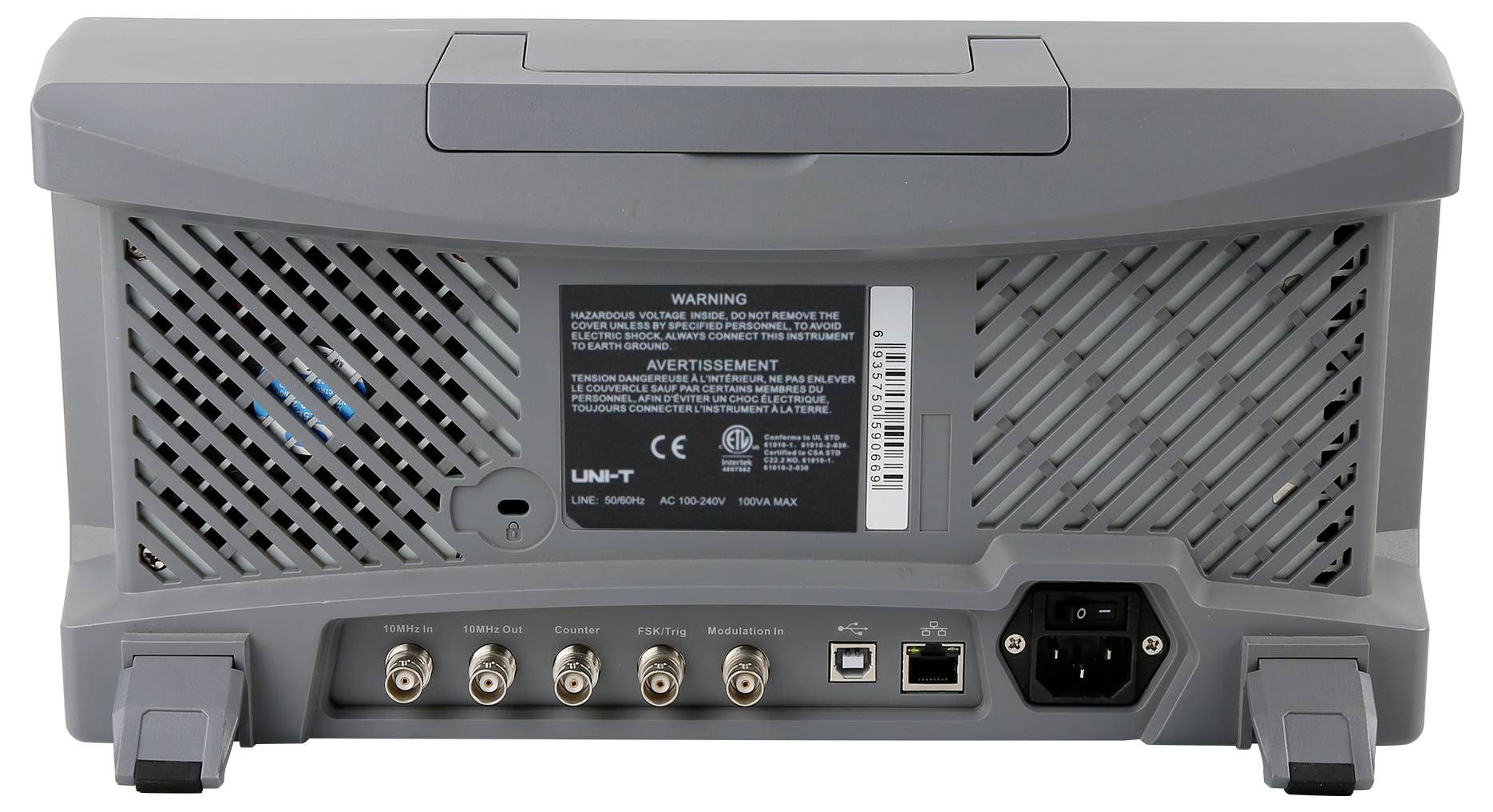

Billedet viser bagsiden af en elektronisk enhed med flere tilslutningsmuligheder og et ventilationsgitter.

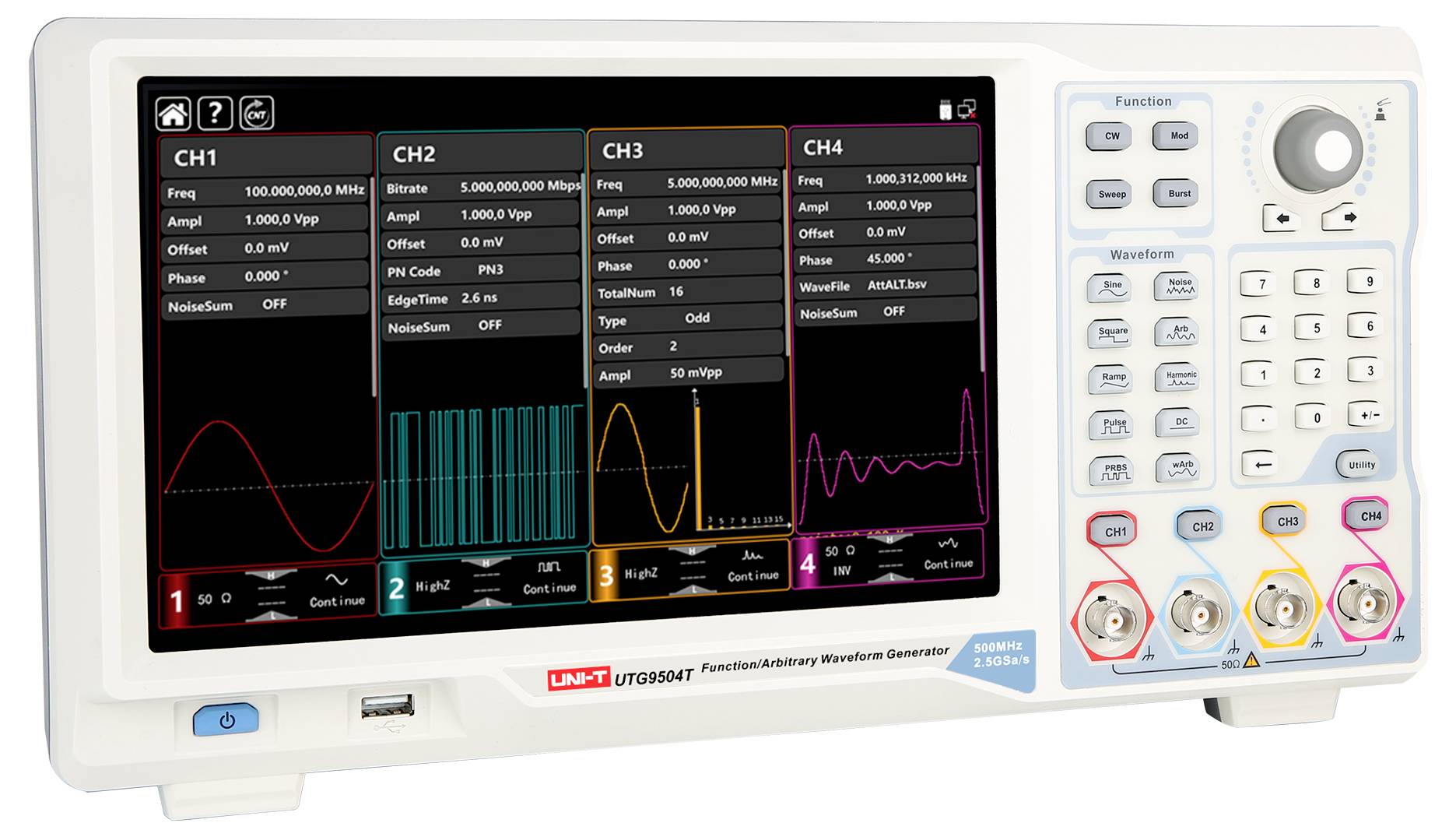

Funktionsgenerator med display. Viser tre kanaler med indstillinger for frekvens, amplitude og bølgeform. Betjeningsknapper på højre side.

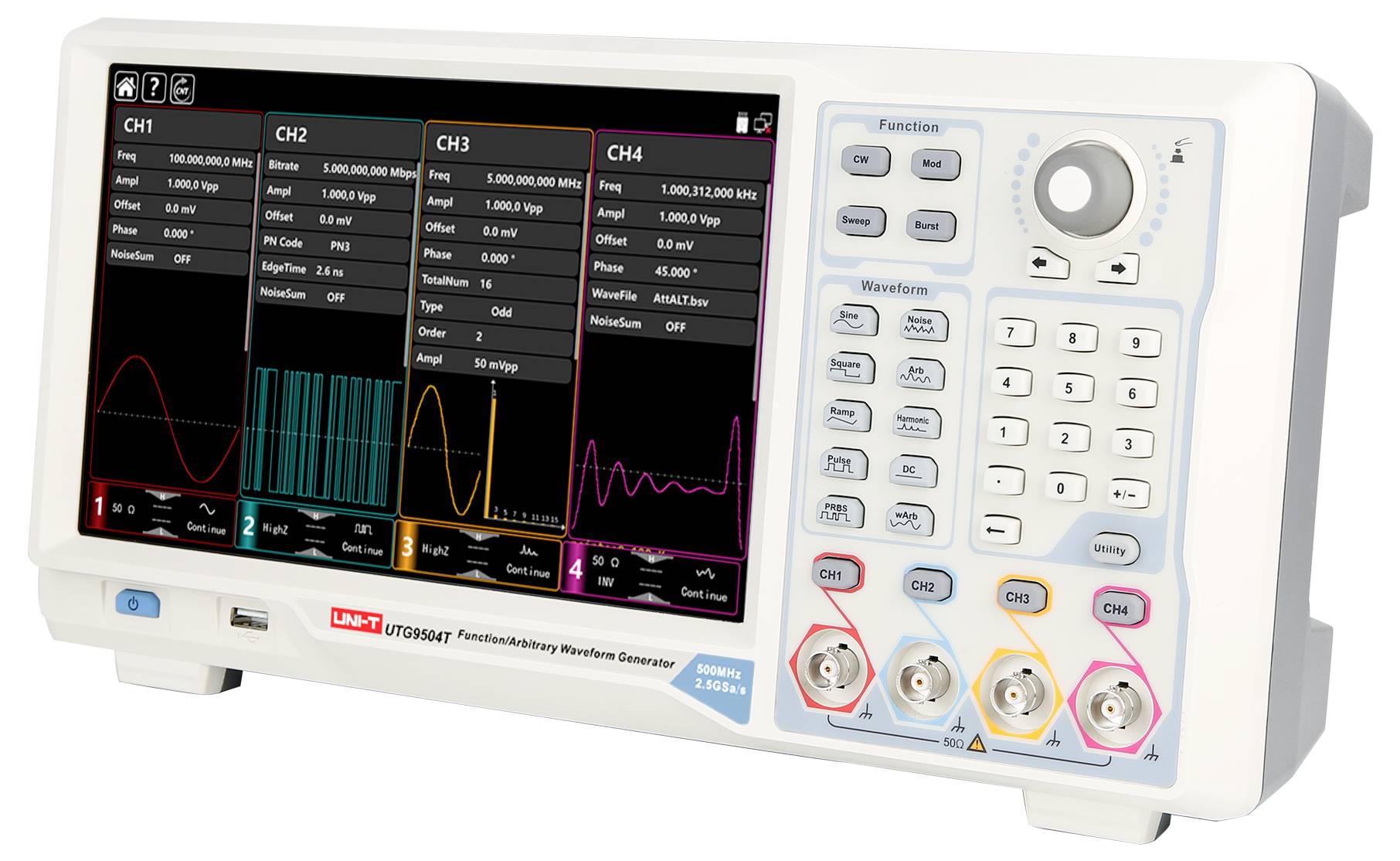

Elektronisk måleapparat med farvedisplay viser bølgeformer på fire kanaler. Talrige betjeningstaster og tilslutninger til højre.

1/4

Datablad (PDF)

Udgået

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Funktionsgeneratorer

- Maks. Udgangsfrekvens: 500 MHz
Afsøgningshastighed 2,5 GSa/s
- Vertikal opløsning: CH3 & CH4: 16-bit, CH1 & CH2: 14-bit
- Kanaler: 4
- Arbitrær bølgeformlængde 64 Mpts
Display: 10,1" TFT LCD

Tekniske specifikationer

Produkttype: Funktionsgenerator netdrevet

Frekvensområde: 500 MHz (max)

Signal-udgangsformer: Arbitrær
Rampe
Puls
Sinus
Støj
Firkant

Visning: Touchscreen

: Fabriksstandard

Dim.: (B x H) 220 mm x 350 mm

Vægt: 5 kg

Antal kanaler: 4-kanals

Frekvens (max.): 500 MHz

Specifikationer: inkl. frekvenstæller
Modulation

Bredde: 220 mm

H: 350 mm

Interfaces: UART
I²C

Spænding strømforsyning: Netdrevet

Type: UTG9504T

Dokumenter og downloads

Datablad

Datablad 3400012 Uni-T UTG9504T Funktionsgenerator netdrevet 500 MHz (max) 4-kanals Arbitrær , Rampe, Puls, Sinus , Støj , Firkant

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3400012 Uni-T UTG9504T Funktionsgenerator netdrevet 500 MHz (max) 4-kanals Arbitrær , Rampe, Puls, Sinus , Støj , Firkant

Beskrivelse

UTG9504T er en 4-kanals bølgegenerator med en maksimal udgangsfrekvens på 500 MHz og en afsøgningshastighed på op til 2,5 GSa/s. Den har en 16-bit/14-bit vertikal opløsning og en 64 Mpts arbitrærbølgelængde, hvilket sikrer was en præcis og stabil signalgenerering. Udstyret med en 10,1" TFT LCD-touchscreen giver UTG9504T en intuitiv brugergrænseflade og et ergonomisk design, der forbedrer brugeroplevelsen og arbejdseffektiviteten.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

Version

- 10,1 tommer touchscreen: UTG9504T har en kapacitiv 10,1 tommer touchscreen med 1280×800 opløsning og et nyt UI-design, der giver en intuitiv betjening og en forbedret brugeroplevelse.
- 4-kanals udgang & 4 sweep-tilstande: Standardmæssig 4-kanals udgang til samtidig generering af forskellige signaler. Foruden lineære og logaritmiske sweep-tilstande giver UTG9504T to nye tilstande:
Step-tilstand: Præcis, trinvis tilpasning
List-tilstand: Definerede værdier eller punkter til præcis styring af signalgenerering
- 8-cifret frekvenstæller: Måler frekvenser fra 100 MHz til 800 MHz med høj præcision og analyserer parametre som frekvens, periode, tastforhold samt positive og negative impulsbredder.
- Alsidige modulationstilstande & arbitrærbølgeformer: Understøtter AM, FM, PM, DSB-AM, QAM, ASK, FSK, PSK, PWM og mere til test af undervisnings- og kommunikationssystemssystemer. Indeholder over 200 foruddefinerede arbitrærbølgeformer til anvendelse inden for teknik, biomedicin, standarder og matematik.
Protokoludgave: Understøtter SPI, I2C og UART, ideal til alsidige digitale interface-tests.
- PRBS- og SNR-funktion:
- PRBS-generator til bitfejltolerant test i højhastigheds-dataoverførsel
- SNR-funktion til overlapning af husstøj til vurdering af apparaters støjimmunitet

Inkluderet i leveringen

- UTG9504T (4CH, 500 MHz)
- Strømkabel × 1
- USB-datakabel × 1
- BNC-BNC-kabel × 4
- Flersprogede sikkerhedsanvisninger
Kort vejledning
- Kalibreringscertifikat

Tip

Yderligere modeller

- UTG9604T: Bølgeformgenerator, 600 MHz udgangsfrekvens, 2,5 GSa/s optagelseshastighed, 16-bit vertikal opløsning, 4 kanaler, 64 Mpts arbitrærbølgelængde, 10,1-tommer TFT-LCD-touchscreen.

- UTG9354T: Bølgeformgenerator, 350 MHz udgangsfrekvens, 2,5 GSa/s optagelseshastighed, 16-bit/14-bit vertikal opløsning, 4 kanaler, 64 Mpts arbitrærbølgelængde, 10,1-tommer TFT-LCD-touchscreen.
